ハンターストーブ ASPECT5
取扱説明書

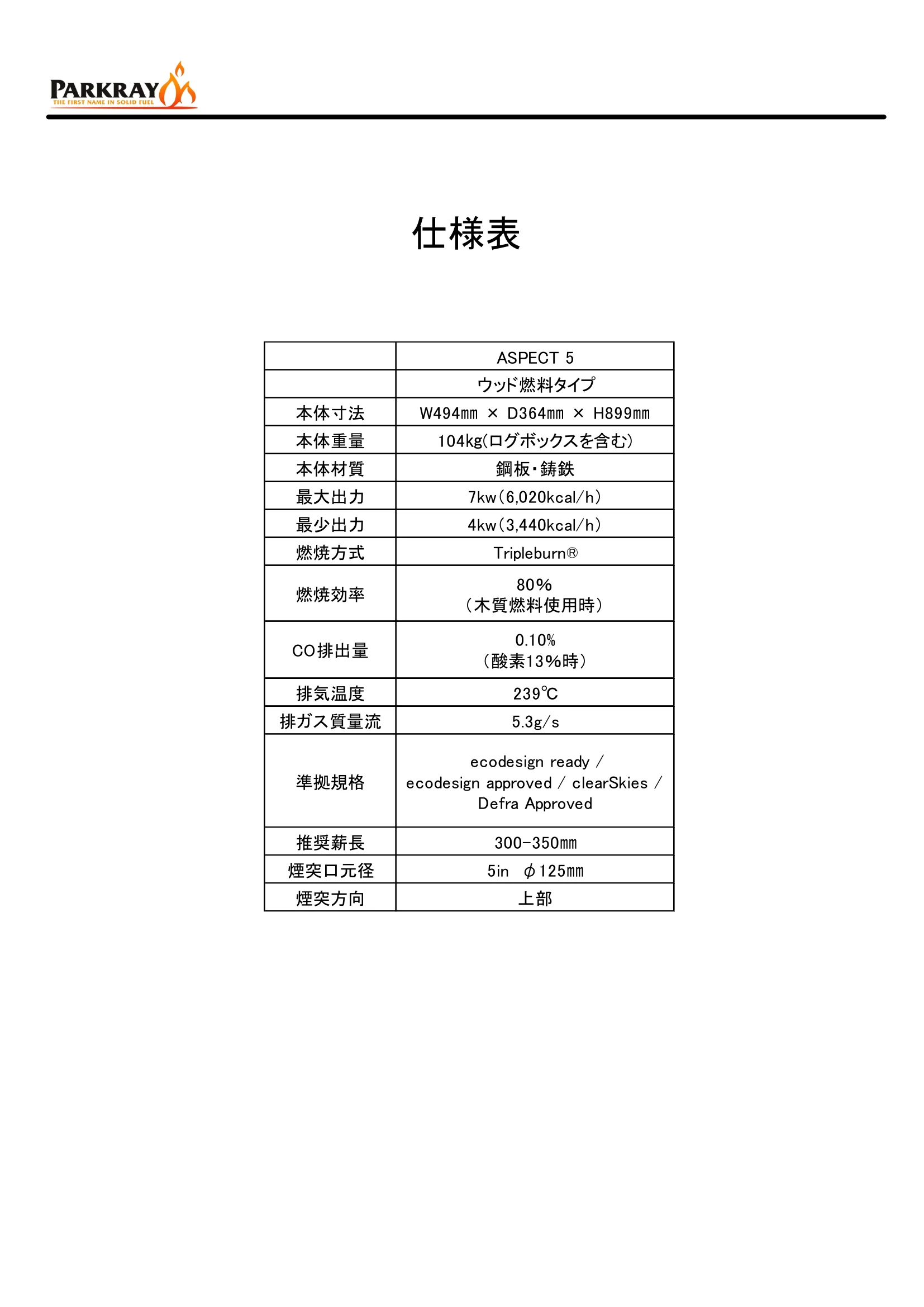

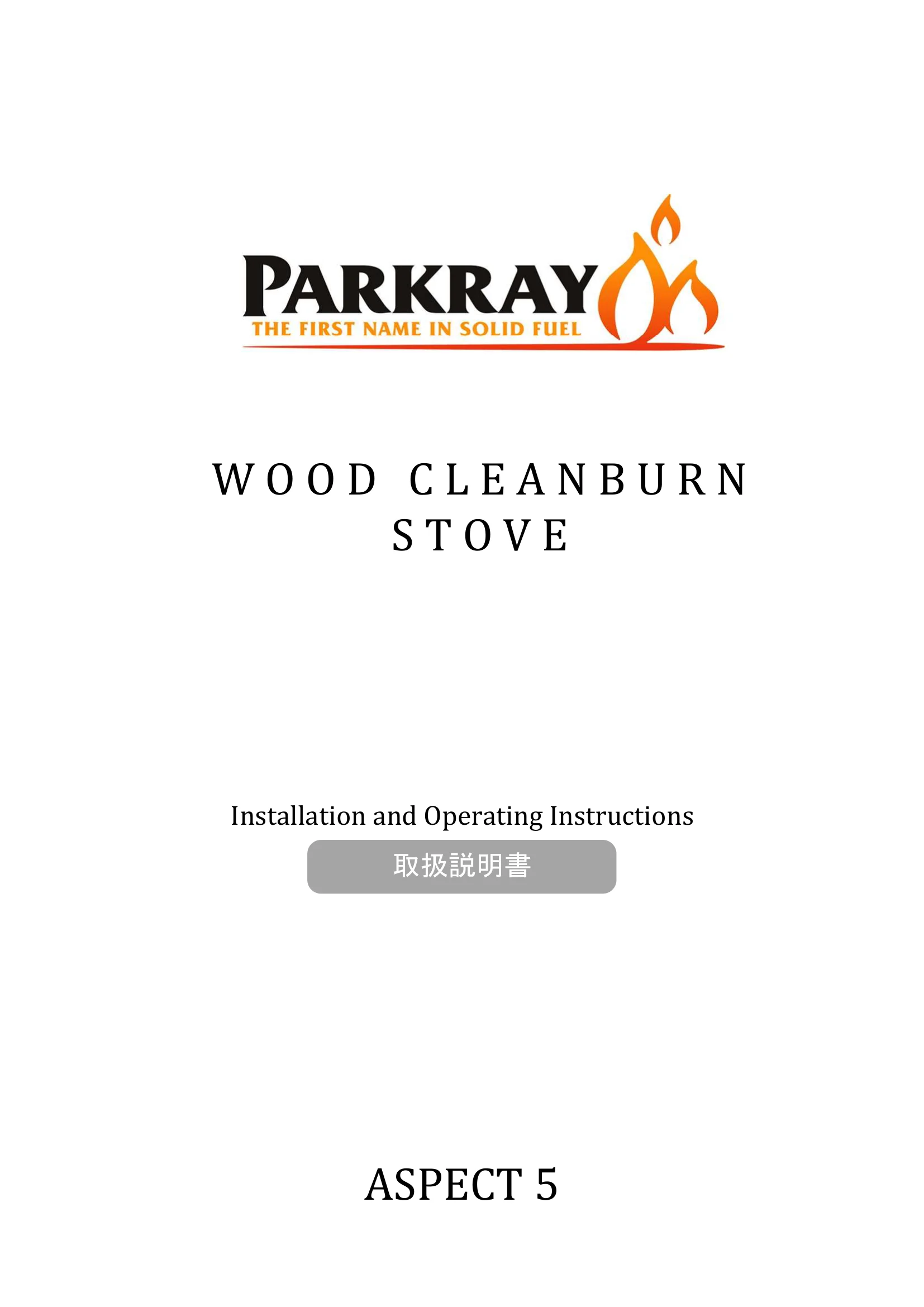

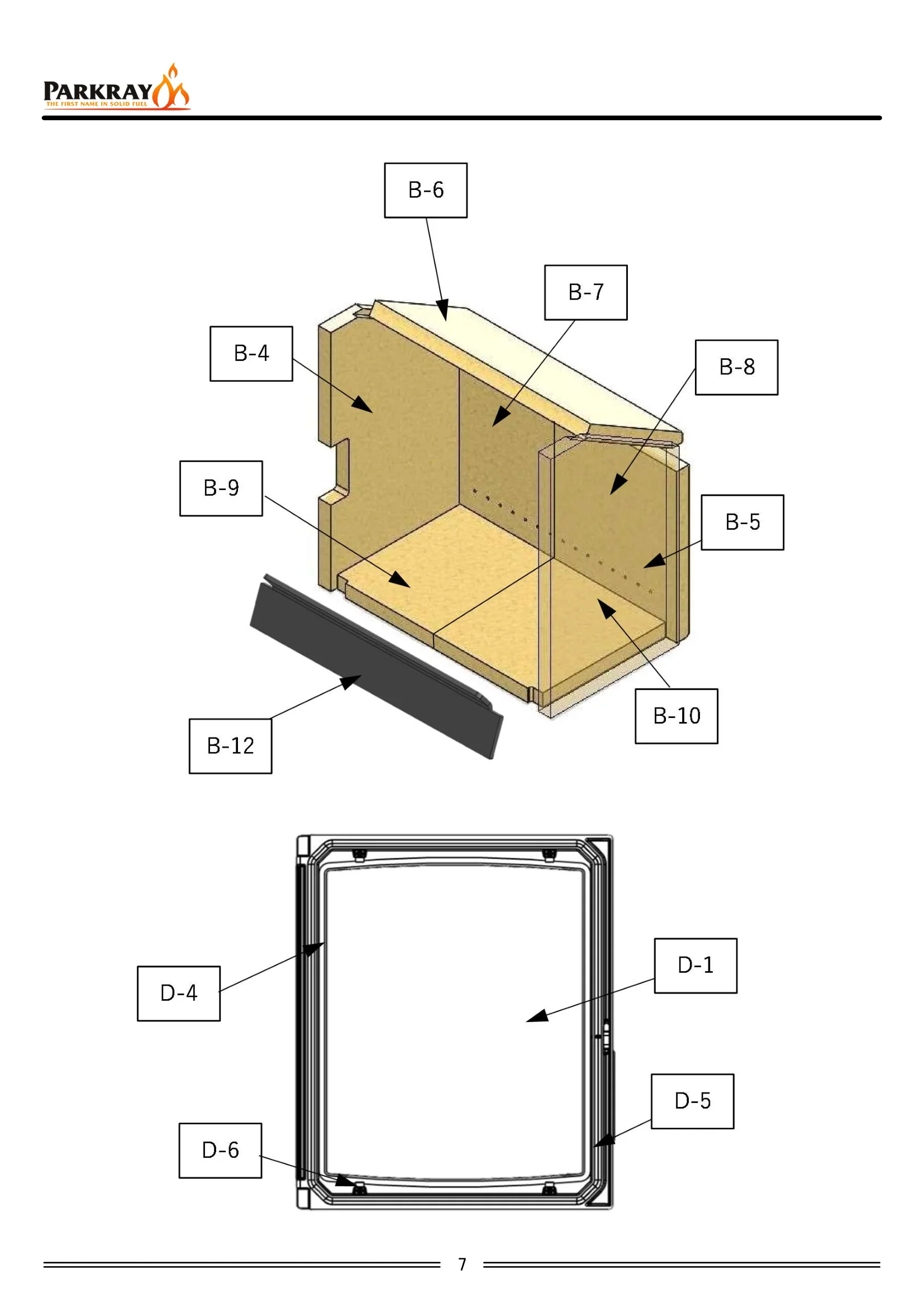

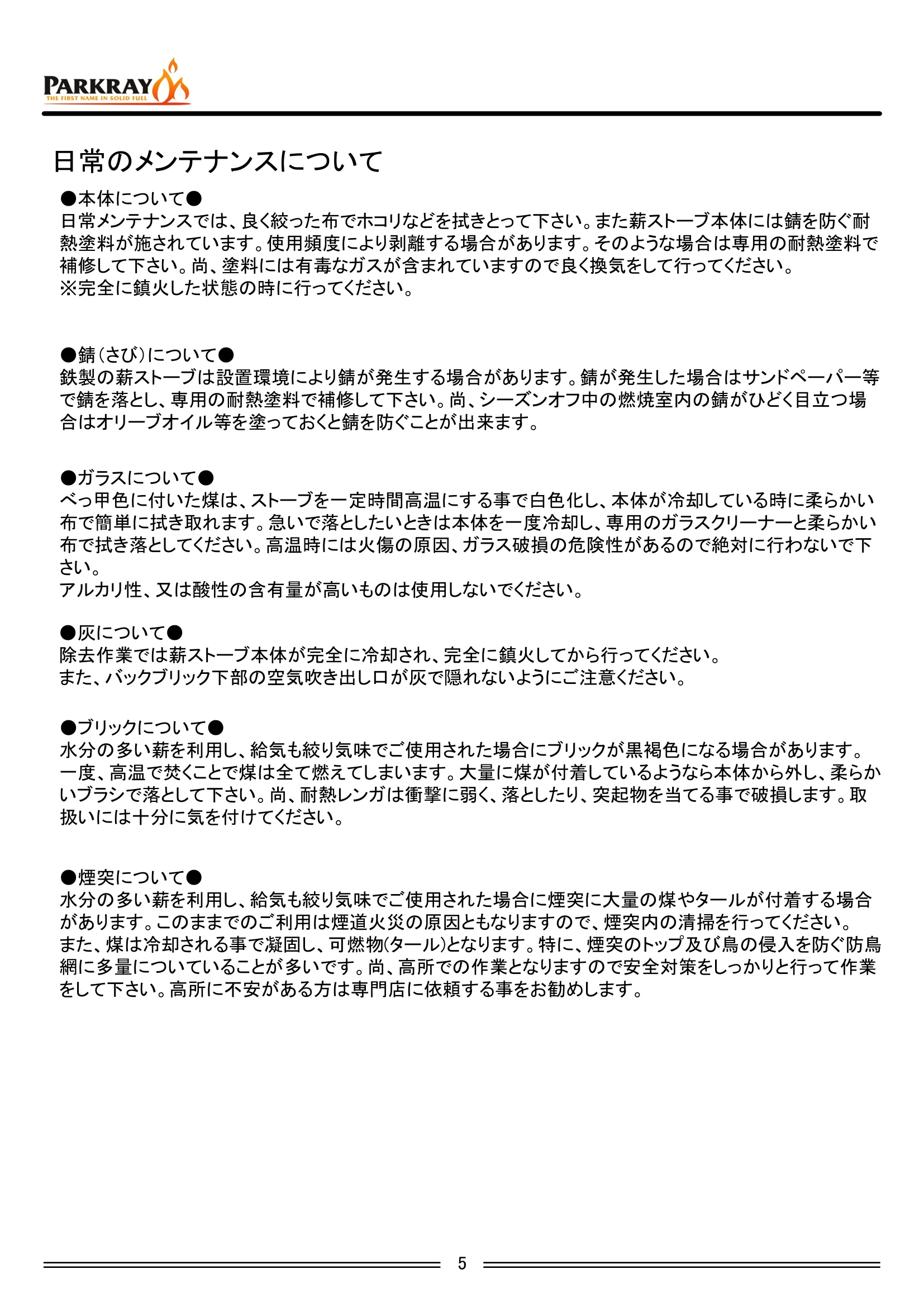

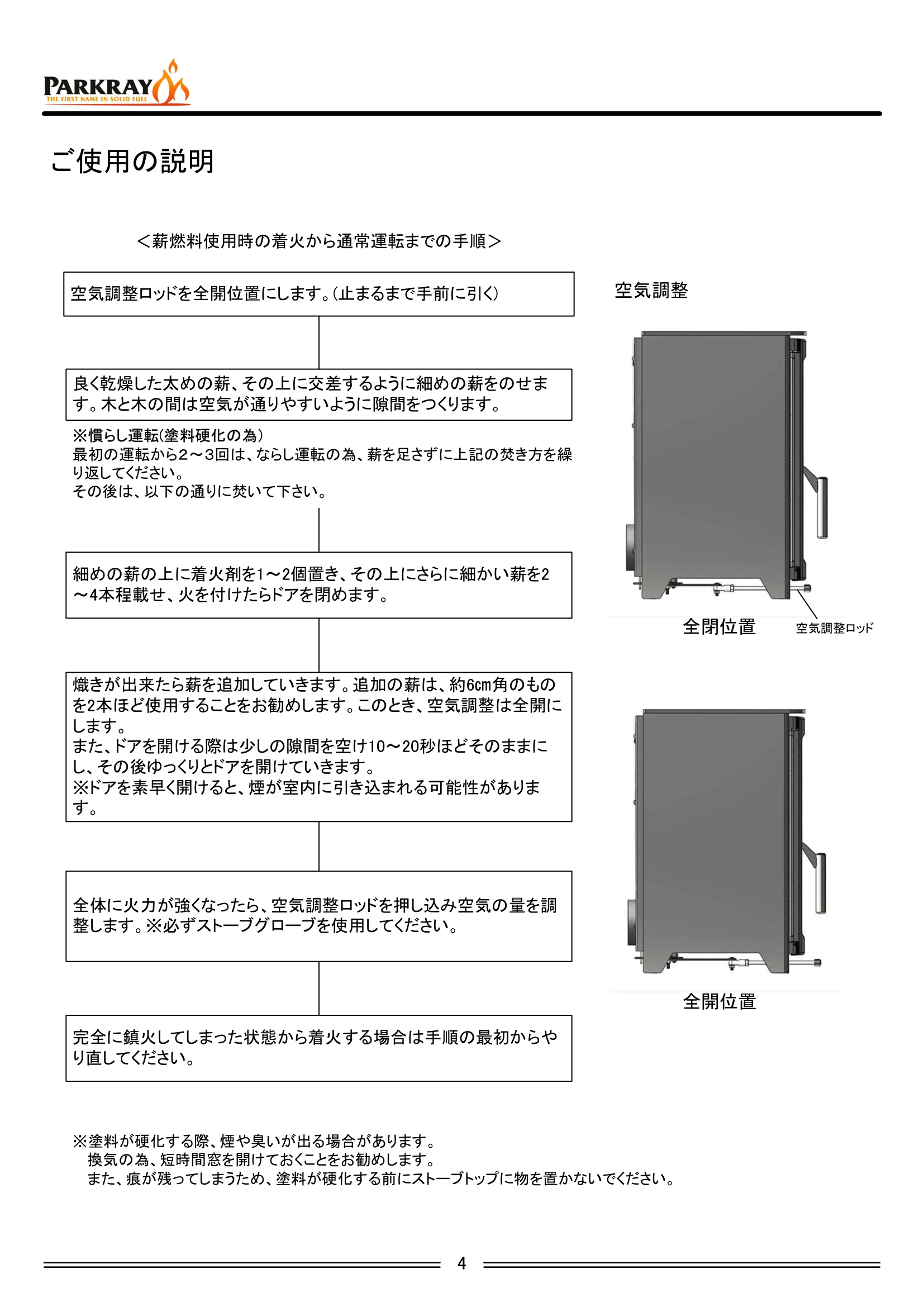

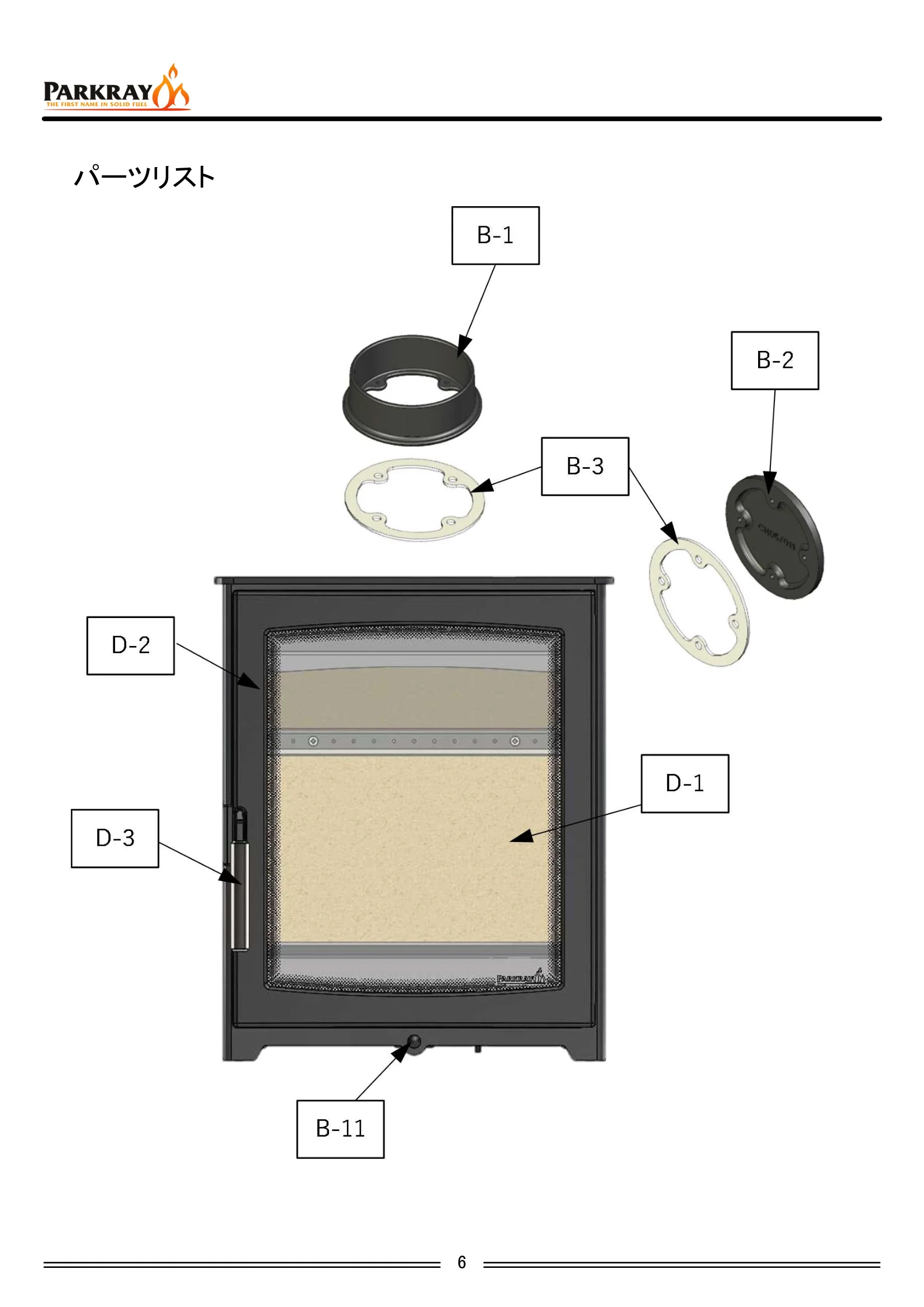

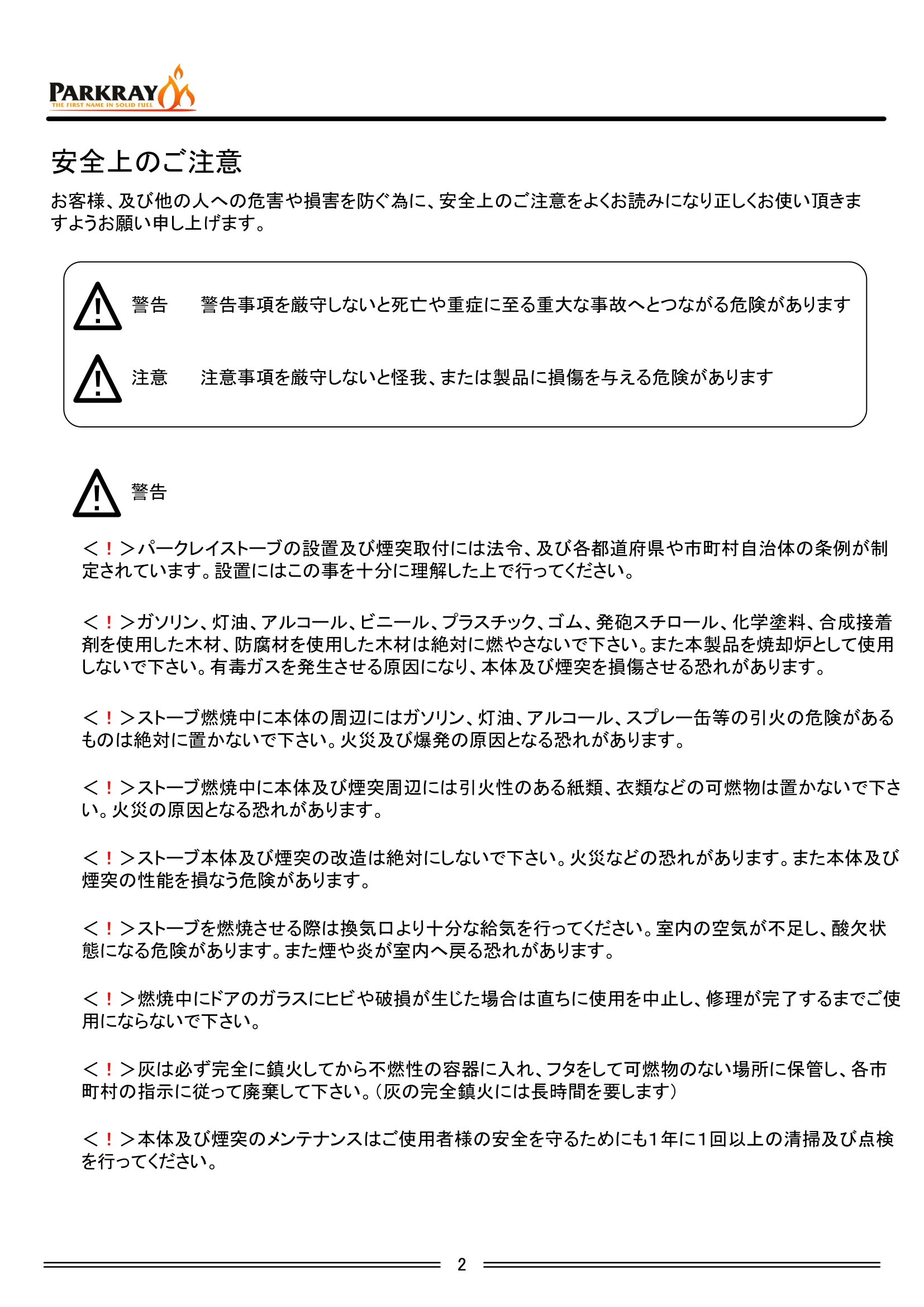

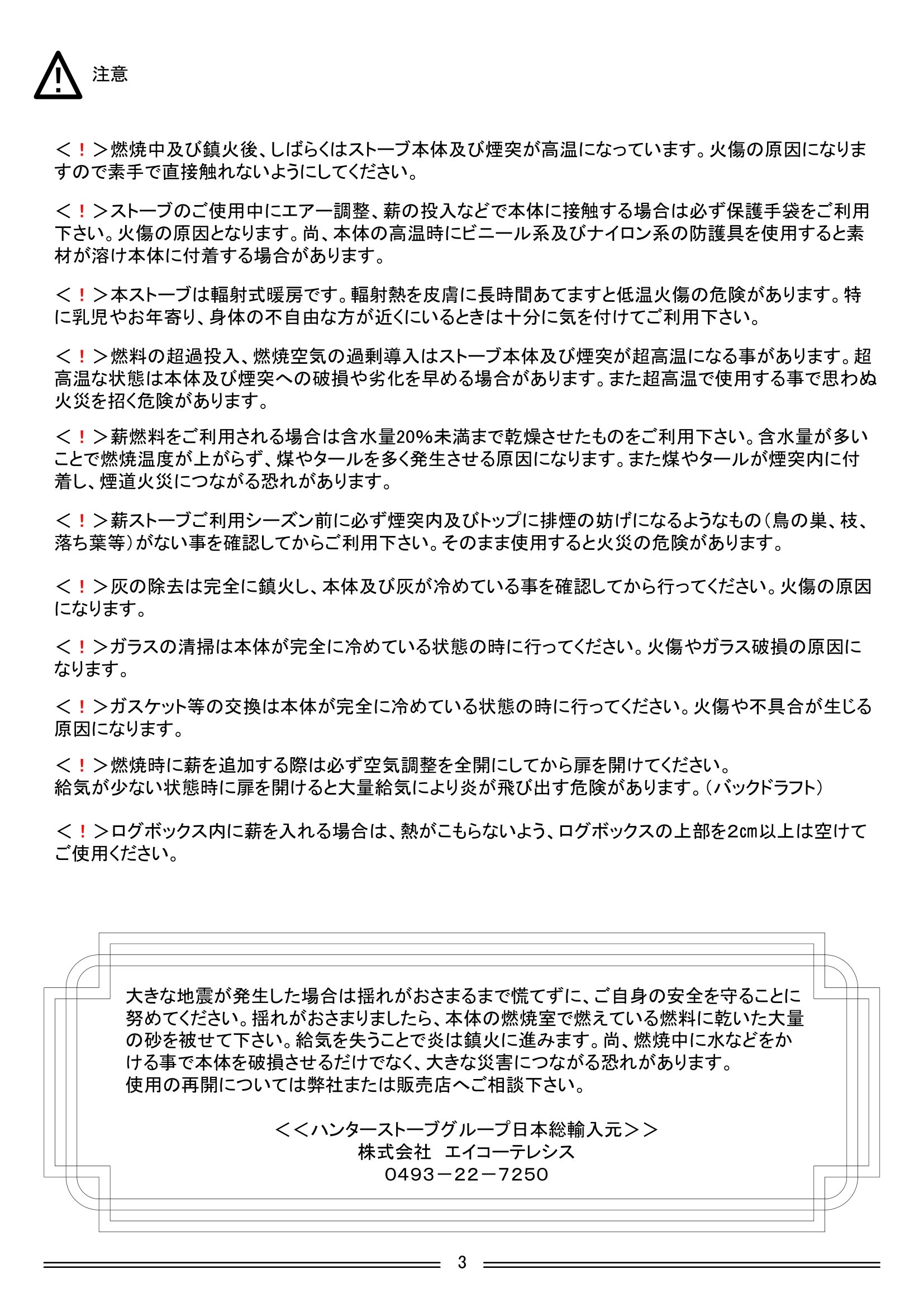

W O O D C L E A N B U R N S T O V E Installation and Operating Instructions 取扱説明書 ASPECT 5 仕様表 ASPECT 5 ウッド燃料タイプ 本体寸法 W494㎜ × D364㎜ × H899㎜ 本体重量 104㎏(ログボックスを含む) 本体材質 鋼板・鋳鉄 最大出力 7kw（6,020kcal/h） 最少出力 4kw（3,440kcal/h） 燃焼方式 Tripleburn® 燃焼効率 80％ （木質燃料使用時） CO排出量 0.10% （酸素13％時） 排気温度 239℃ 排ガス質量流 5.3g/s 準拠規格 ecodesign ready / ecodesign approved / clearSkies / Defra Approved 推奨薪長 300-350㎜ 煙突口元径 5in　φ125㎜ 煙突方向 上部 はじめに この度は、ハンターストーブ製品をお買い上げ頂き、誠にありがとうございます。 この取扱説明書では「アスペクト 5」に関する使用方法とご使用上の注意事項が記載されています。本機 の機能を十分に発揮させる為、またお客様に安全にご使用いただく為にもご使用前に良くお読み下さい。 尚、本取扱説明書は大切に保管下さいますようお願い申し上げます。 目次 1 はじめに ・・・・・・・・・・・・・・・・・・・・・・・・・・１ 目　　次 ・・・・・・・・・・・・・・・・・・・・・・・・・・１ 安全上のご注意 ・・・・・・・・・・・・・・・・・・・２～３ ４ ・・・・・・・・・・・・・・・・・・・・・ ご使用の説明 ５ ・・・・・・・・・・・・・・・・・ 日常のメンテナンス ６～８ ・・・・・・・・・・・・・・・・・・・・・・・ パーツリスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・９ MEMO 安全上のご注意 お客様、及び他の人への危害や損害を防ぐ為に、安全上のご注意をよくお読みになり正しくお使い頂きま すようお願い申し上げます。 2 ！警告 ！注意 警告事項を厳守しないと死亡や重症に至る重大な事故へとつながる危険があります 注意事項を厳守しないと怪我、または製品に損傷を与える危険があります ！警告 ＜！＞ガソリン、灯油、アルコール、ビニール、プラスチック、ゴム、発砲スチロール、化学塗料、合成接着 剤を使用した木材、防腐材を使用した木材は絶対に燃やさないで下さい。また本製品を焼却炉として使用 しないで下さい。有毒ガスを発生させる原因になり、本体及び煙突を損傷させる恐れがあります。 ＜！＞ストーブ燃焼中に本体の周辺にはガソリン、灯油、アルコール、スプレー缶等の引火の危険がある ものは絶対に置かないで下さい。火災及び爆発の原因となる恐れがあります。 ＜！＞ストーブ燃焼中に本体及び煙突周辺には引火性のある紙類、衣類などの可燃物は置かないで下さ い。火災の原因となる恐れがあります。 ＜！＞ストーブ本体及び煙突の改造は絶対にしないで下さい。火災などの恐れがあります。また本体及び 煙突の性能を損なう危険があります。 ＜！＞ストーブを燃焼させる際は換気口より十分な給気を行ってください。室内の空気が不足し、酸欠状 態になる危険があります。また煙や炎が室内へ戻る恐れがあります。 ＜！＞燃焼中にドアのガラスにヒビや破損が生じた場合は直ちに使用を中止し、修理が完了するまでご使 用にならないで下さい。 ＜！＞灰は必ず完全に鎮火してから不燃性の容器に入れ、フタをして可燃物のない場所に保管し、各市 町村の指示に従って廃棄して下さい。（灰の完全鎮火には長時間を要します） ＜！＞本体及び煙突のメンテナンスはご使用者様の安全を守るためにも１年に１回以上の清掃及び点検 を行ってください。 ＜！＞パークレイストーブの設置及び煙突取付には法令、及び各都道府県や市町村自治体の条例が制 定されています。設置にはこの事を十分に理解した上で行ってください。 ！注意 ＜！＞燃焼中及び鎮火後、しばらくはストーブ本体及び煙突が高温になっています。火傷の原因になりま すので素手で直接触れないようにしてください。 ＜！＞ストーブのご使用中にエアー調整、薪の投入などで本体に接触する場合は必ず保護手袋をご利用 下さい。火傷の原因となります。尚、本体の高温時にビニール系及びナイロン系の防護具を使用すると素 材が溶け本体に付着する場合があります。 ＜！＞本ストーブは輻射式暖房です。輻射熱を皮膚に長時間あてますと低温火傷の危険があります。特 に乳児やお年寄り、身体の不自由な方が近くにいるときは十分に気を付けてご利用下さい。 ＜！＞燃料の超過投入、燃焼空気の過剰導入はストーブ本体及び煙突が超高温になる事があります。超 高温な状態は本体及び煙突への破損や劣化を早める場合があります。また超高温で使用する事で思わぬ 火災を招く危険があります。 ＜！＞薪燃料をご利用される場合は含水量20％未満まで乾燥させたものをご利用下さい。含水量が多い ことで燃焼温度が上がらず、煤やタールを多く発生させる原因になります。また煤やタールが煙突内に付 着し、煙道火災につながる恐れがあります。 ＜！＞薪ストーブご利用シーズン前に必ず煙突内及びトップに排煙の妨げになるようなもの（鳥の巣、枝、 落ち葉等）がない事を確認してからご利用下さい。そのまま使用すると火災の危険があります。 ＜！＞灰の除去は完全に鎮火し、本体及び灰が冷めている事を確認してから行ってください。火傷の原因 になります。 ＜！＞ガラスの清掃は本体が完全に冷めている状態の時に行ってください。火傷やガラス破損の原因に なります。 ＜！＞ガスケット等の交換は本体が完全に冷めている状態の時に行ってください。火傷や不具合が生じる 原因になります。 ＜！＞燃焼時に薪を追加する際は必ず空気調整を全開にしてから扉を開けてください。 給気が少ない状態時に扉を開けると大量給気により炎が飛び出す危険があります。（バックドラフト） 3 大きな地震が発生した場合は揺れがおさまるまで慌てずに、ご自身の安全を守ることに 努めてください。揺れがおさまりましたら、本体の燃焼室で燃えている燃料に乾いた大量 の砂を被せて下さい。給気を失うことで炎は鎮火に進みます。尚、燃焼中に水などをか ける事で本体を破損させるだけでなく、大きな災害につながる恐れがあります。 使用の再開については弊社または販売店へご相談下さい。 ＜＜ハンターストーブグループ日本総輸入元＞＞ 株式会社　エイコーテレシス ０４９３－２２－７２５０ ＜！＞ログボックス内に薪を入れる場合は、熱がこもらないよう、ログボックスの上部を２㎝以上は空けて ご使用ください。 4 ご使用の説明 ＜薪燃料使用時の着火から通常運転までの手順＞ 空気調整ロッドを全開位置にします。(止まるまで手前に引く) 良く乾燥した太めの薪、その上に交差するように細めの薪をのせま す。木と木の間は空気が通りやすいように隙間をつくります。 細めの薪の上に着火剤を1～2個置き、その上にさらに細かい薪を2 ～4本程載せ、火を付けたらドアを閉めます。 熾きが出来たら薪を追加していきます。追加の薪は、約6㎝角のもの を2本ほど使用することをお勧めします。このとき、空気調整は全開に します。 また、ドアを開ける際は少しの隙間を空け10～20秒ほどそのままに し、その後ゆっくりとドアを開けていきます。 ※ドアを素早く開けると、煙が室内に引き込まれる可能性がありま す。 全体に火力が強くなったら、空気調整ロッドを押し込み空気の量を調 整します。※必ずストーブグローブを使用してください。 完全に鎮火してしまった状態から着火する場合は手順の最初からや り直してください。 空気調整 全閉位置 全開位置 ※慣らし運転(塗料硬化の為） 最初の運転から２～３回は、ならし運転の為、薪を足さずに上記の焚き方を繰 り返してください。 その後は、以下の通りに焚いて下さい。 ※塗料が硬化する際、煙や臭いが出る場合があります。 換気の為、短時間窓を開けておくことをお勧めします。 また、痕が残ってしまうため、塗料が硬化する前にストーブトップに物を置かないでください。 空気調整ロッド 5 日常のメンテナンスについて ●ガラスについて● べっ甲色に付いた煤は、ストーブを一定時間高温にする事で白色化し、本体が冷却している時に柔らかい 布で簡単に拭き取れます。急いで落としたいときは本体を一度冷却し、専用のガラスクリーナーと柔らかい 布で拭き落としてください。高温時には火傷の原因、ガラス破損の危険性があるので絶対に行わないで下 さい。 アルカリ性、又は酸性の含有量が高いものは使用しないでください。 ●ブリックについて● 水分の多い薪を利用し、給気も絞り気味でご使用された場合にブリックが黒褐色になる場合があります。 一度、高温で焚くことで煤は全て燃えてしまいます。大量に煤が付着しているようなら本体から外し、柔らか いブラシで落として下さい。尚、耐熱レンガは衝撃に弱く、落としたり、突起物を当てる事で破損します。取 扱いには十分に気を付けてください。 ●煙突について● 水分の多い薪を利用し、給気も絞り気味でご使用された場合に煙突に大量の煤やタールが付着する場合 があります。このままでのご利用は煙道火災の原因ともなりますので、煙突内の清掃を行ってください。 また、煤は冷却される事で凝固し、可燃物(タール)となります。特に、煙突のトップ及び鳥の侵入を防ぐ防鳥 網に多量についていることが多いです。尚、高所での作業となりますので安全対策をしっかりと行って作業 をして下さい。高所に不安がある方は専門店に依頼する事をお勧めします。 ●本体について● 日常メンテナンスでは、良く絞った布でホコリなどを拭きとって下さい。また薪ストーブ本体には錆を防ぐ耐 熱塗料が施されています。使用頻度により剥離する場合があります。そのような場合は専用の耐熱塗料で 補修して下さい。尚、塗料には有毒なガスが含まれていますので良く換気をして行ってください。 ※完全に鎮火した状態の時に行ってください。 ●錆（さび）について● 鉄製の薪ストーブは設置環境により錆が発生する場合があります。錆が発生した場合はサンドペーパー等 で錆を落とし、専用の耐熱塗料で補修して下さい。尚、シーズンオフ中の燃焼室内の錆がひどく目立つ場 合はオリーブオイル等を塗っておくと錆を防ぐことが出来ます。 ●灰について● 除去作業では薪ストーブ本体が完全に冷却され、完全に鎮火してから行ってください。 また、バックブリック下部の空気吹き出し口が灰で隠れないようにご注意ください。 6 パーツリスト 7 8 ※スペアパーツの交換は必ずハンターストーブ純正部品をお使い下さい。 純正部品以外でのご利用で本体に破損が生じた場合、一切の責任は負いかねます。 詳しくは弊社または販売店にお問合せ下さい。 ※1 純正品はφ12㎜ですが交換の際はφ15.9㎜のものをご使用ください。 詳しくは弊社または販売店までお問い合わせ下さい。 ASPECT 5 部位 製品No 製品コード 製品名 単位 D-1 ECIC05004 ASPECT5用ドアガラス 1/枚 D-2 ECIC05001 ASPECT5用ドア 1/個 D-3 ECIC04ARRT005 ハンドル 1/個 D-4 ECIC05002 ガラスガスケットテープ 1/本 D-5 ECIC05001 ドアガスケットロープφ15.9㎜×1,900㎜ 1/本 D-6 HHR08164S ガラスクリップ&スクリュー 1/台 B-1 HCE06062 フルーカラー 1/個 B-2 CH05011 フル―カバー 1/個 B-3 CH05042 フルーカラー ガスケット 1/枚 B-4 ECIR05023 ASPECT5用サイドブリック 左 1/枚 B-5 ECIR05024 ASPECT5用サイドブリック 右 1/枚 B-6 ECIR05006 ASPECT5用バッフルブリック 1/枚 B-7 ECIC05022L ASPECT5用リアブリック 左 1/枚 B-8 ECIC05022R ASPECT6用リアブリック 右 1/枚 B-9 ECIR050025L ASPECT5用炉床ブリック 左 1/枚 B-10 ECIR050025R ASPECT6用炉床ブリック 右 1/枚 B-11 HCE06059MB エアスライダーノブ 1/個 B-12 ECIC05072 ウッドリテーナー 1/個 O-1 HCSDDFA－1 口元異径アダプタータイプ１（段付き） 1/個 O-2 HCSDDFA－2 口元異径アダプタータイプ２（ストレートタイプ） 1/個 O-3 HT-605SBA ハンターストーブ共通耐熱塗料 1/個 ※仕様等の変更に伴い販売価格は予告なしに変更する場合があります。 ドアコンポーネント 本体 オプション・その他 9 MEMO ハンターストーブグループ　日本総輸入元 株式会社エイコーテレシス 〒355-0073　埼玉県東松山市上野本1871-3 TEL　0493-22-7250　　FAX　0493-22-7277 https://hunterstoves.jp
