石村工業 CW2
離隔距離

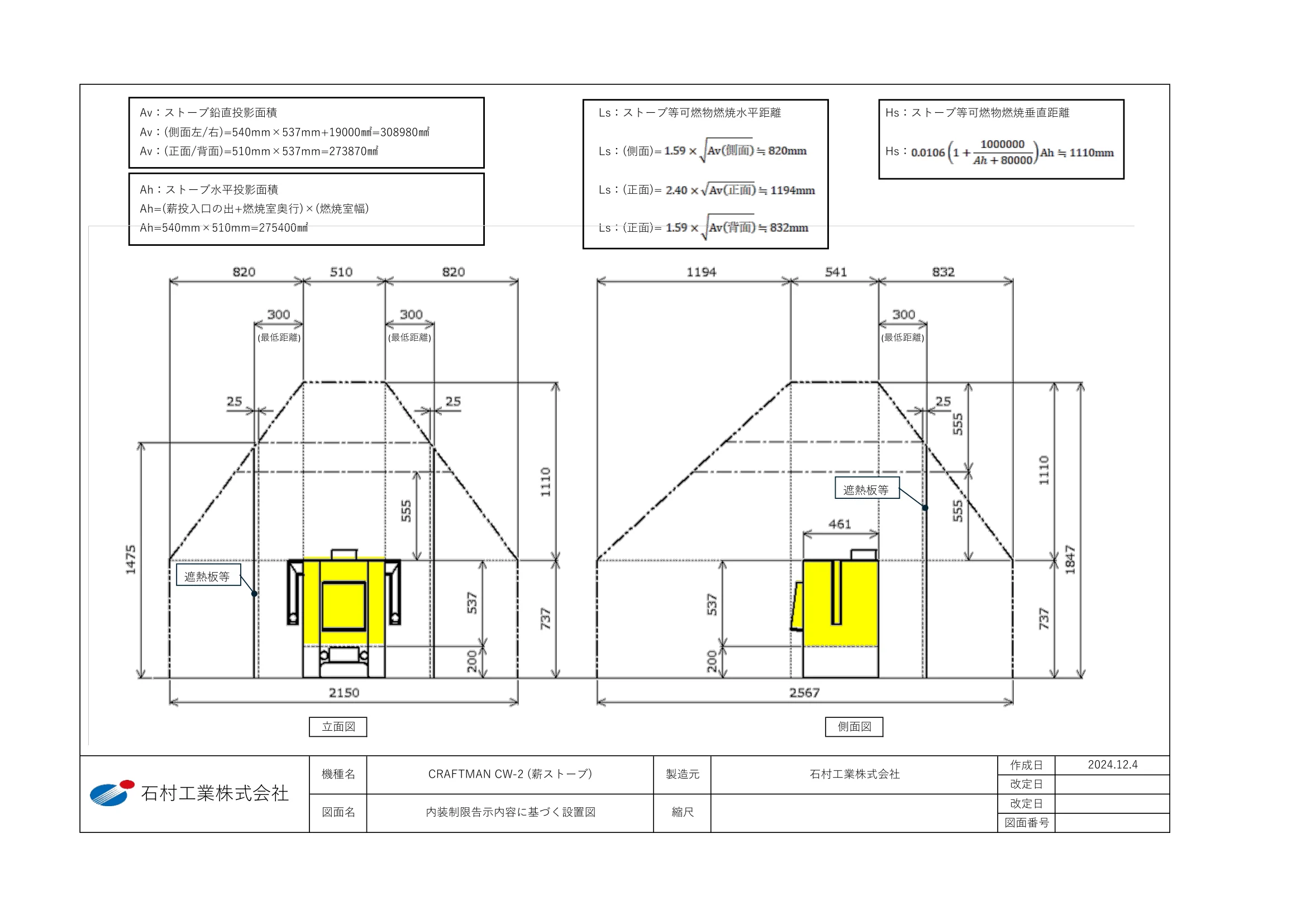

Av：ストーブ鉛直投影面積 Ls：ストーブ等可燃物燃焼水平距離 Hs：ストーブ等可燃物燃焼垂直距離 Av：(側面左/右)=540mm×537mm+19000㎟=308980㎟ Av：(正面/背面)=510mm×537mm=273870㎟ Ls：(側面)= Hs： Ah：ストーブ水平投影面積 Ls：(正面)= Ah=(薪投入口の出+燃焼室奥行)×(燃焼室幅) Ah=540mm×510mm=275400㎟ Ls：(正面)= 立面図 側面図 作成日 改定日 改定日 図面番号 2024.12.4 石村工業株式会社 石村工業株式会社 機種名 図面名 CRAFTMAN CW-2 (薪ストーブ) 内装制限告示内容に基づく設置図 製造元 縮尺 遮熱板等 遮熱板等 (最低距離) (最低距離) (最低距離) ◇本体から設置へ期までの離隔寸法 (mm) ※ 遮熱板とストーブ等可燃物燃焼部分の壁との距離は25mm以上とること 平面図 作成日 改定日 改定日 図面番号 2024.12.4 機種名 CRAFTMAN CW-2 (薪ストーブ) 製造元 石村工業株式会社 石村工業株式会社 図面名 内装制限告示内容に基づく設置図 縮尺 AB 内装制限告示で定めた 可燃物燃焼水平距離 300 300 CDE 300 544 555 遮熱板等 遮熱板等 ストーブ等可燃物燃焼水平距離ライン 本体から設置壁までの離隔距離寸法 ストーブ等可燃物燃焼水平距離ライン 本体から設置壁までの離隔距離寸法 (B) (B) (B) (B) (C) (E)
