ヨツール F100（2018年版）

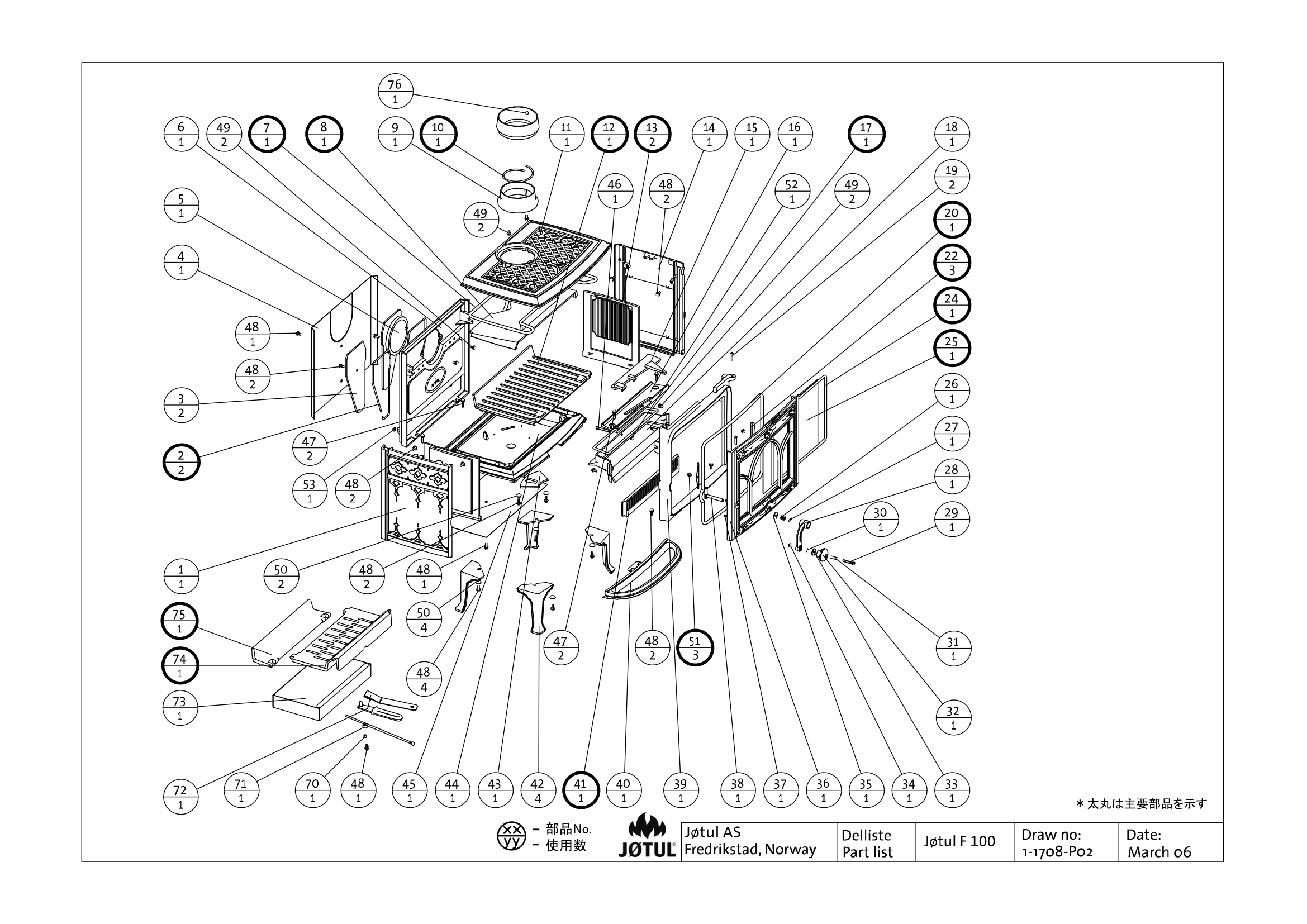

パーツリスト

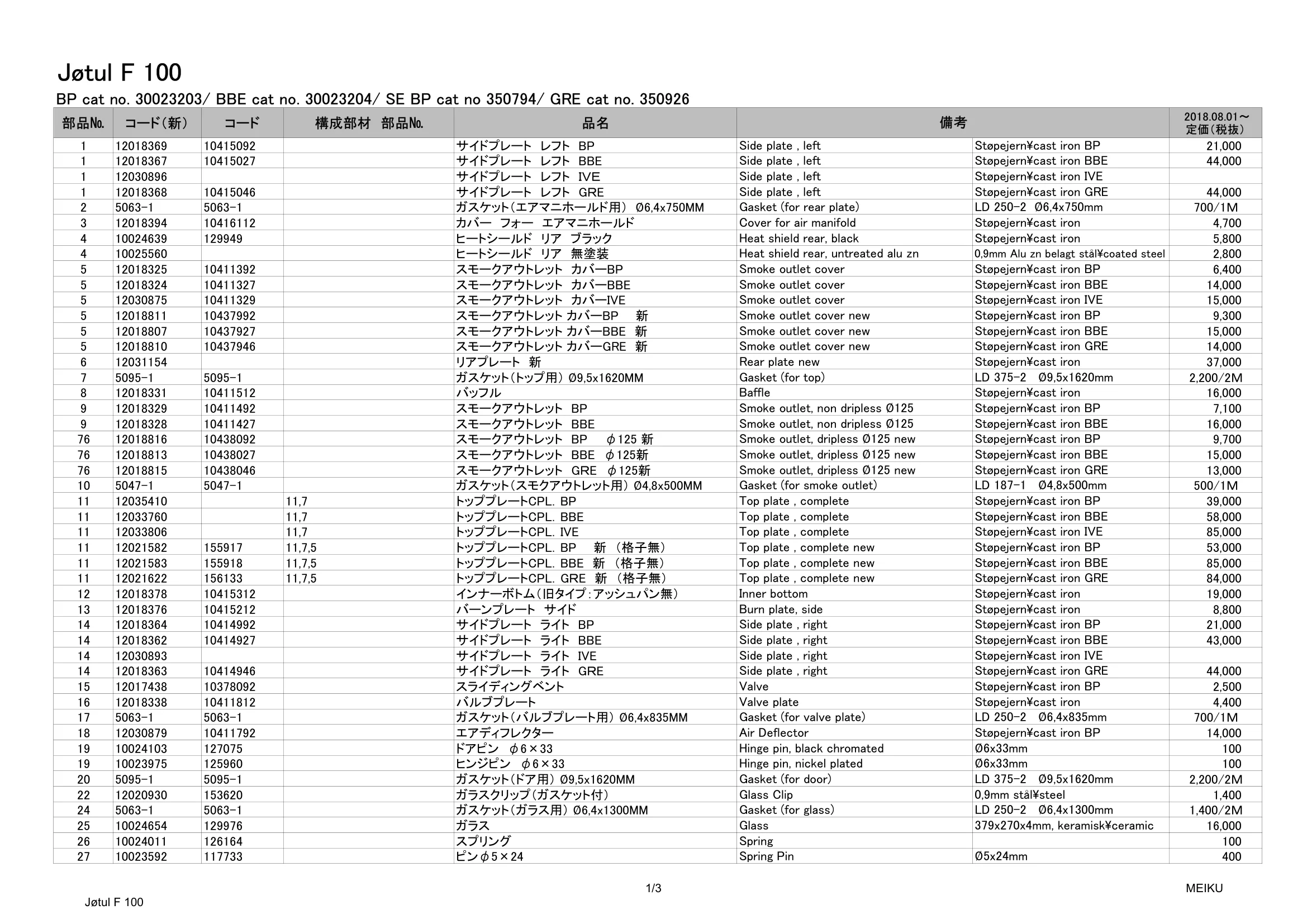

＊太丸は主要部品を示す 部品No. 使用数 Jøtul F 100 BP cat no. 30023203/ BBE cat no. 30023204/ SE BP cat no 350794/ GRE cat no. 350926 部品№ コード（新） コード 構成部材　部品№ 品名 2018.08.01～ 定価（税抜） 1 12018369 10415092 サイドプレート　レフト　BP Side plate , left Støpejern\cast iron BP 21,000 1 12018367 10415027 サイドプレート　レフト　BBE Side plate , left Støpejern\cast iron BBE 44,000 1 12030896 サイドプレート　レフト　ＩＶＥ Side plate , left Støpejern\cast iron IVE 1 12018368 10415046 サイドプレート　レフト　GＲE Side plate , left Støpejern\cast iron GRE 44,000 2 5063-1 5063-1 ガスケット（エアマニホールド用） Ø6,4x750MM Gasket (for rear plate) LD 250-2 Ø6,4x750mm 700/1Ｍ 3 12018394 10416112 カバー　フォー　エアマニホールド Cover for air manifold Støpejern\cast iron 4,700 4 10024639 129949 ヒートシールド　リア　ブラック Heat shield rear, black Støpejern\cast iron 5,800 4 10025560 ヒートシールド　リア　無塗装 Heat shield rear, untreated alu zn 0,9mm Alu zn belagt stål\coated steel 2,800 5 12018325 10411392 スモークアウトレット　カバーBP Smoke outlet cover Støpejern\cast iron BP 6,400 5 12018324 10411327 スモークアウトレット　カバーBBE Smoke outlet cover Støpejern\cast iron BBE 14,000 5 12030875 10411329 スモークアウトレット　カバーIVE Smoke outlet cover Støpejern\cast iron IVE 15,000 5 12018811 10437992 スモークアウトレット カバーBP　　新 Smoke outlet cover new Støpejern\cast iron BP 9,300 5 12018807 10437927 スモークアウトレット カバーBBE　新 Smoke outlet cover new Støpejern\cast iron BBE 15,000 5 12018810 10437946 スモークアウトレット カバーGRE　新 Smoke outlet cover new Støpejern\cast iron GRE 14,000 6 12031154 リアプレート　新 Rear plate new Støpejern\cast iron 37,000 7 5095-1 5095-1 ガスケット（トップ用） Ø9,5x1620MM Gasket (for top) LD 375-2 Ø9,5x1620mm 2,200/2Ｍ 8 12018331 10411512 バッフル Baffle Støpejern\cast iron 16,000 9 12018329 10411492 スモークアウトレット　BP Smoke outlet, non dripless Ø125 Støpejern\cast iron BP 7,100 9 12018328 10411427 スモークアウトレット　BBE Smoke outlet, non dripless Ø125 Støpejern\cast iron BBE 16,000 76 12018816 10438092 スモークアウトレット　BP　　φ125 新 Smoke outlet, dripless Ø125 new Støpejern\cast iron BP 9,700 76 12018813 10438027 スモークアウトレット　BBE　φ125新 Smoke outlet, dripless Ø125 new Støpejern\cast iron BBE 15,000 76 12018815 10438046 スモークアウトレット　GＲE　φ125新 Smoke outlet, dripless Ø125 new Støpejern\cast iron GRE 13,000 10 5047-1 5047-1 ガスケット（スモクアウトレット用） Ø4,8x500MM Gasket (for smoke outlet) LD 187-1 Ø4,8x500mm 500/1Ｍ 11 12035410 11,7 トッププレートCPL．BP Top plate , complete Støpejern\cast iron BP 39,000 11 12033760 11,7 トッププレートCPL．BBE Top plate , complete Støpejern\cast iron BBE 58,000 11 12033806 11,7 トッププレートCPL．IVE Top plate , complete Støpejern\cast iron IVE 85,000 11 12021582 155917 11,7,5 トッププレートCPL．BP　　新　（格子無） Top plate , complete new Støpejern\cast iron BP 53,000 11 12021583 155918 11,7,5 トッププレートCPL．BBE　新　（格子無） Top plate , complete new Støpejern\cast iron BBE 85,000 11 12021622 156133 11,7,5 トッププレートCPL．GＲE　新　（格子無） Top plate , complete new Støpejern\cast iron GRE 84,000 12 12018378 10415312 インナーボトム（旧タイプ：アッシュパン無） Inner bottom Støpejern\cast iron 19,000 13 12018376 10415212 バーンプレート　サイド Burn plate, side Støpejern\cast iron 8,800 14 12018364 10414992 サイドプレート　ライト　BP Side plate , right Støpejern\cast iron BP 21,000 14 12018362 10414927 サイドプレート　ライト　BBE Side plate , right Støpejern\cast iron BBE 43,000 14 12030893 サイドプレート　ライト　IVE Side plate , right Støpejern\cast iron IVE 14 12018363 10414946 サイドプレート　ライト　GＲE Side plate , right Støpejern\cast iron GRE 44,000 15 12017438 10378092 スライディングベント Valve Støpejern\cast iron BP 2,500 16 12018338 10411812 バルブプレート Valve plate Støpejern\cast iron 4,400 17 5063-1 5063-1 ガスケット（バルブプレート用） Ø6,4x835MM Gasket (for valve plate) LD 250-2 Ø6,4x835mm 700/1Ｍ 18 12030879 10411792 エアディフレクター Air Deflector Støpejern\cast iron BP 14,000 19 10024103 127075 ドアピン　φ6×33 Hinge pin, black chromated Ø6x33mm 100 19 10023975 125960 ヒンジピン　φ6×33 Hinge pin, nickel plated Ø6x33mm 100 20 5095-1 5095-1 ガスケット（ドア用） Ø9,5x1620MM Gasket (for door) LD 375-2 Ø9,5x1620mm 2,200/2Ｍ 22 12020930 153620 ガラスクリップ（ガスケット付） Glass Clip 0,9mm stål\steel 1,400 24 5063-1 5063-1 ガスケット（ガラス用） Ø6,4x1300MM Gasket (for glass) LD 250-2 Ø6,4x1300mm 1,400/2Ｍ 25 10024654 129976 ガラス Glass 379x270x4mm, keramisk\ceramic 16,000 26 10024011 126164 スプリング Spring 100 27 10023592 117733 ピンφ5×24 Spring Pin Ø5x24mm 400 備考 Jøtul F 100 1/3 MEIKU 部品№ コード（新） コード 構成部材　部品№ 品名 2018.08.01～ 定価（税抜） 備考 27 10023684 118070 ロッキングピンNEW　スクリュー M6×25 Spring Pin Ø5x24mm 200 28 12017311 10371292 ラッチ　ブラック Latch, black painted Støpejern\cast iron 5,300 28 12020110 128760 ラッチ　ニッケル Latch, nickel-plated Støpejern\cast iron 6,300 28 12021450 155461 フロントドアラッチ　CPL．　ブラック Latch complete, black painted 11,000 28 12021451 155462 フロントドアラッチ　CPL．　ニッケル Latch complete, nickel-plated 12,000 29 10023611 117796 M6×40 Screw, machine pan head pozidrive M6x40, DIN 7985 100 30 10023464 110904 ワッシャー Washer Ø6,4xØ12,5x1,6, St8,8, DIN 125 100 31 10024023 126229 スリーブ　φ8×3　L=27.5 Sleeve Ø8xØ6xL27,5mm 200 32 10024025 126244 ウッドノブ Wooden knob hardved\hard wood 1,700 33 10023919 124853 ハンドルワッシャー Washer, insulating Special 200 34 10023475 116832 ナット　M6 Nut hexagon M6, St8,8, DIN 934 100 35 10023578 117587 ワッシャー　φ25×φ10.5×1.5 Washer, black-chromated, special Ø10,5x25x1,5 100 36 12021376 155079 ドアCPL．ガラス無し　BP Door , complete excl/glass BP 56,000 36 12021377 155080 ドアCPL．ガラス無し　BBE Door , complete excl/glass BBE 88,000 36 12033804 155288 ドアCPL．ガラス無し　IVE Door , complete excl/glass IVE 88,000 36 12021620 156131 ドアCPL．ガラス無し　GＲE Door , complete excl/glass GRE 83,000 36 12021599 155961 ドアCPL．ガラス無し　BP Door , complete excl/glass F100 SE BP 58,000 37 410762-1 410762-1 ガスケット（ドア用）LD V-125 FLAt 8x30MM Gasket (for door) LD V-125 Flat 8x30mm 1,600/1M 38 10024515 129208 ラッチ　ボルト Latch bolt st 37 2,700 39 12018374 10415192 フロントプレート　BP Front plate Støpejern\cast iron BP 29,000 39 12018372 10415127 フロントプレート　BBE Front plate Støpejern\cast iron BBE 39 12030900 10415129 フロント　IVE Front plate Støpejern\cast iron IVE 39 12018373 10415146 フロント　GＲE Front plate Støpejern\cast iron GRE 50,000 40 12021379 155085 アッシュリップ　BP Ash lip packed Støpejern\cast iron BP 13,000 40 12021380 155086 アッシュリップ　BBE Ash lip packed Støpejern\cast iron BBE 22,000 40 12021428 155289 アッシュリップ　IVE Ash lip packed Støpejern\cast iron IVE 28,000 40 12021621 156132 アッシュリップ　GＲE Ash lip packed Støpejern\cast iron GRE 21,000 41 12030902 アッシュリテイナー　BP Log/Ash retainer Støpejern\cast iron BP 42 12015095 10195292 レッグ　155MM　BP Leg 155mm Støpejern\cast iron BP 3,000 42 12015093 10195227 レッグ　155MM　BBE Leg 155mm Støpejern\cast iron BBE 9,400 42 12028848 レッグ　155ｍｍ　IVE Leg 155mm Støpejern\cast iron IVE 42 12015094 10195246 レッグ　155MM　GRE Leg 155mm Støpejern\cast iron GRE 8,900 43 12018340 10412112 バリュー　カバープレート Valve/cover plate Støpejern\cast iron 1,600 44 12018345 10413992 ボトムプレート　BP Bottom plate Støpejern\cast iron BP 45,000 44 12018343 10413927 ボトムプレート BBE Bottom plate Støpejern\cast iron BBE 72,000 44 12030881 10413929 ボトムプレート　IVE Bottom plate Støpejern\cast iron IVE 76,000 44 12018344 10413946 ボトムプレート　GＲE Bottom plate Støpejern\cast iron GRE 70,000 45 10024640 129950 ヒートシールド　ボトム Heat shield, under AluZn belagt stål\coated steel 2,500 46 10023535 117097 スクリュー Screw, hexagon cap M6x50, St8.8, DIN 933 100 47 10023536 117099 スクリュー　M6×25 Screw, hexagon cap flange M6x25, St8.8 100 48 10023541 117118 スクリュー　M6×16 Screw, hexagon cap flange M6x16, St8.8 100 49 10023545 117130 スクリュー　M6×12 Screw, hexagon cap flange M6x12, St8.8 100 50 10023559 117452 ワッシャー Washer Ø8,4xØ20x1,5, St8,8, DIN 522 50 51 10023561 117505 スクリュー　M6×8 Screw, machine pan head pozidrive M6x8, DIN 7985 100 52 10023666 117880 ナット　M6 Nut, cap flange M6, St8,8, DIN 6923 50 53 410762-1 410762-1 ガスケット（リアプレート用）LD V-125 FLAt 8x30MM Gasket (for rear plate) LD V-125 Flat 8x30mm 1,600/1M 70 10024413 128934 スリーブ Sleeve Ø6,2xØ10xL10mm 100 71 10024638 129946 ハンドル Handle ø6mm stål\steel 3,600 72 12020081 128345 アッシュハンドル Loose handle nickel plated cast iron Støpejern\cast iron 1,800 72 10026011 221807 アッシュハンドル loose handle flat 2mm steel 3,400 26,27,28,29,30,31,32,33,34,35,3 8, 19,20,22,24,26,27,28,29,30,31,3 2,33,34,35,36,37,38,51 Jøtul F 100 2/3 MEIKU 部品№ コード（新） コード 構成部材　部品№ 品名 2018.08.01～ 定価（税抜） 備考 73 10024642 129955 アッシュパン（新） Ash pan 1mm Alu dip stål\steel 8,500 74 12018384 10415612 グレート（新） Grate, (for multifuel) Støpejern\cast iron BP 19,000 75 12018386 10415712 インナーボトム　リア（新） Inner bottom, rear, (for multifuel) Støpejern\cast iron 12,000 76 51012033 スモークアウトレット　ＢＰ　φ125 Smoke outlet, dripless Ø125 UK Støpejern\cast iron BP 76 51012034 スモークアウトレット　ＢＢＥ　φ125 Smoke outlet, dripless Ø125 UK Støpejern\cast iron BBE 76 12033805 155290 スモークアウトレット　IVE　　φ125 Smoke outlet, dripless Ø125 UK Støpejern\cast iron IVE 76 12021624 156138 スモークアウトレット　GＲE　φ125 Smoke outlet, dripless Ø125 UK Støpejern\cast iron GRE 76 12021463 155483 スモークアウトレット　BP　　φ6 Smoke outlet, dripless Ø6" USA Støpejern\cast iron BP 21,000 76 12021464 155484 スモークアウトレット　BBE　φ6 Smoke outlet, dripless Ø6" USA Støpejern\cast iron BBE 22,000 76 12021623 156137 スモークアウトレット　GＲE　φ6 Smoke outlet, dripless Ø6" USA Støpejern\cast iron GRE 21,000 12020634 151991 29,30,31,32,33,34 ウッドノブCPL. Wooden knob and small parts 2,400 51012191 フロアプレート　ＢＢＥ Floor plate Støpejern\cast iron BBE 51012193 フロアプレート　ＩＶＥ Floor plate Støpejern\cast iron IVE 51012177 レッグ　155mm　BP（4pcs） Leg 155mm (4pcs) Støpejern\cast iron BP 51012178 レッグ　155mm　BBE（4pcs） Leg 155mm (4pcs) Støpejern\cast iron BBE 51012179 レッグ　155mm　IVE（4pcs） Leg 155mm (4pcs) Støpejern\cast iron IVE 51012223 レッグ　215mm　BP（4pcs） Leg 215 mm (4pcs) Støpejern\cast iron BP 51012224 レッグ　215mm　BP（4pcs） Leg 215 mm (4pcs) Støpejern\cast iron BBE 51012227 350755 レッグ 215MM　IVE(4PCs) Leg 215 mm (4pcs) Støpejern\cast iron IVE 53,000 51012236 レッグ　215mm　GRE（4pcs） Leg 215 mm (4pcs) Støpejern\cast iron GRE 12015042 10192592 レッグ 215MM　BP Leg 215mm (1pcs) Støpejern\cast iron BP 4,000 12015034 10192527 レッグ　215MM　BBE Leg 215mm (1pcs) Støpejern\cast iron BBE 11,000 12015035 10192529 レッグ 215MM　IVE Leg 215mm (1pcs) Støpejern\cast iron IVE 12,000 12015038 10192546 レッグ 215MM　GＲE Leg 215mm (1pcs) Støpejern\cast iron GRE 10,000 12021209 154615 セルフクロージングCPL Spring for self closing door 18,000 51012219 マルチフューエルキット Multifuel Kit 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数（Ｍ単位）あたりの価格です。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2018.06 Jøtul F 100 3/3 MEIKU
