ヨツール F105（2026年版）
パーツリスト

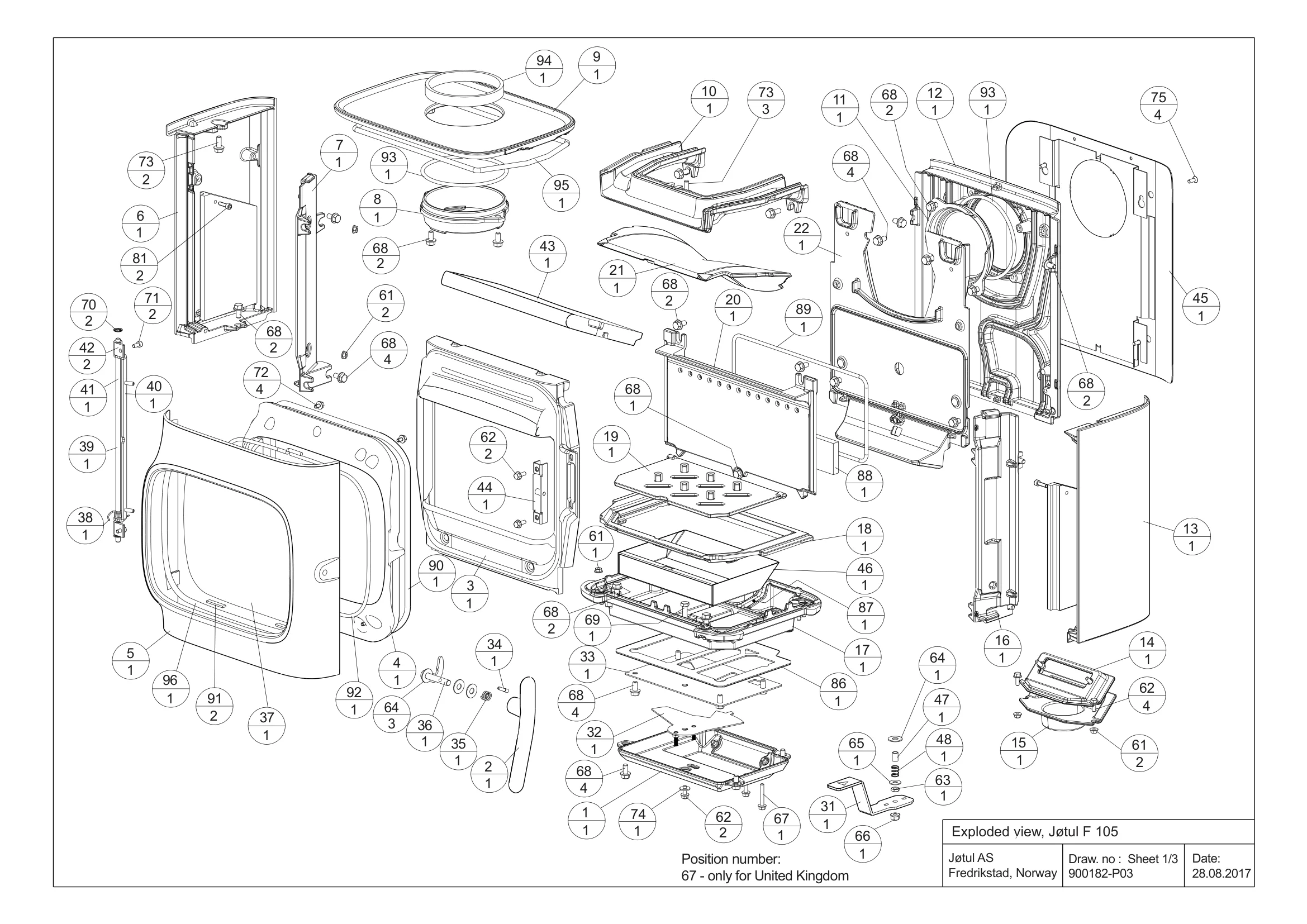

Exploded view, Jøtul F 105 Jøtul AS Fredrikstad, Norway Draw. no : Sheet 1/3 900182-P03 Date: 28.08.2017 Position number: 67 - only for United Kingdom 73 2 6 1 81 2 71 2 70 2 42 2 41 1 40 1 39 1 38 1 68 2 72 4 61 2 68 4 92 1 4 1 64 3 5 1 96 1 91 2 37 1 36 1 2 1 35 1 34 1 3 1 90 1 68 2 69 1 33 1 68 4 32 1 68 4 68 1 19 1 61 1 88 1 18 1 46 1 17 1 87 1 86 1 65 1 62 2 67 1 31 1 66 1 63 1 48 1 64 1 47 1 1 1 74 1 15 1 61 2 62 4 14 1 13 1 45 1 75 4 93 1 11 1 68 2 12 1 68 4 73 3 10 1 95 1 43 1 21 1 20 1 68 2 89 1 22 1 68 2 8 1 93 1 7 1 94 1 9 1 16 1 68 2 62 2 44 1 23 1 77 4 24 1 24 1 23 1 50 1 25 1 26 2 27 1 51 4 108 1 78 4 80 2 79 2 50 1 107 1 105 2 104 1 76 4 49 4 28 1 77 4 29 1 29 1 28 1 103 1 102 1 101 1 Pos. 100 (51049066) Pos. 106 (51049065) Pos. 109 (51047509) Pos. 110 (51049070) Exploded view, Jøtul F 105 Jøtul AS, Fredrikstad, Norway Draw.no: Sheet 2/3 900182-P03 Date: 28.08.2017 76 4 49 4 Jotul F 105 F 105 LL BP 30048969 - F 105 LL WHE 30048970.F 105 B BP 30046850 - F 105 B WHE 30047345 BP＝Sort lakk/Black Paint, UP＝Ulakkert/Unpainted，BE＝Black Enamel 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12049053 ボトムカバー BP Cover Bottom Plate BP 20,000 27,000 2 12048044 ドアハンドル BP Handle Door BP 12,000 16,000 2 12048672 ドアハンドル WHE Handle Door WHE 13,000 18,000 3 12049023 フロントパネル BP Front Plate BP 44,000 60,000 4 12049021 ガラスホルダー BP Glass Holder Incl.2 Gaskets BP 38,000 51,000 5 12049032 5,91(2pcs),92 ドア BP Door Incl. Gaskets BP 48,000 66,000 5 12049628 5,91(2pcs),92 ドア WHE Door Incl. Gaskets WHE 81,000 112,000 6 12049014 サイドプレートレフト BP Side Plate Left BP 32,000 44,000 6 12049526 サイドプレートレフト WHE Side Plate Left WHE 67,000 92,000 7 12049025 フロントリアレフトパネル BP Front Rear Left BP 27,000 37,000 8 12049012 スモークアウトレット Smoke Outlet UP 6,000 8,300 9 12049010 トッププレート BP Top Plate BP 42,000 57,000 9 12049525 トッププレート WHE Top Plate WHE 70,000 96,000 10 12049011 エアマニホールド Air Manifold Top UP 16,000 22,000 11 12049040 スモークアウトレットカバー BP Cover For Smoke Outlet BP 9,600 14,000 11 12049532 スモークアウトレットカバー WHE Cover For Smoke Outlet WHE 17,000 24,000 12 12049019 リアプレート BP Rear Plate BP 64,000 87,000 12 12049529 リアプレート WHE Rear Plate WHE 18,000 25,000 13 12049016 サイドプレートライト BP Side Plate Right BP 14,000 18,000 13 12049527 サイドプレートライト WHE Side Plate Right WHE 67,000 92,000 14 12049524 外気導入スペーサー Spacer Part Inlet Air Ø80 BP 15,000 20,000 15 12049523 外気導入口 Φ80 Air Connection Inlet Air Ø80 BP 15,000 21,000 16 12049027 フロントリアライトパネル BP Front Rear Right BP 27,000 37,000 17 12049058 85,86,87 ボトムプレート BP Bottom Plate W/Gaskets BP 60,000 82,000 17 12049692 85,86,87 ボトムプレート WHE Bottom Plate W/Gaskets WHE 57,000 78,000 18 12049530 インナーボトム BP Bottom Inner BP 14,000 19,000 19 12049028 グレート Fire Grate BP 12,000 16,000 20 12049035 バーンプレートリア BP Burn Plate Rear incl. Gasket BP 42,000 58,000 21 12049030 エアディフレクター Air Deflector UP 24,000 33,000 22 12049017 リアプレートインナー Rear Plate Inner UP 39,000 54,000 23 12049042 レッグ（左前、右後） BP Leg L Front R Back LL BP 17,000 24,000 23 12049533 レッグ（左前、右後） WHE Leg L Front R Back LL WHE 34,000 46,000 24 12049044 レッグ（右前、左後） BP Ben H framme V Bak LL BP 18,000 24,000 24 12049534 レッグ（右前、左後） WHE Ben H framme V Bak LL WHE 34,000 46,000 25 12049046 ベースフロントプレート BP Base Front Plate BP 49,000 67,000 25 12049535 ベースフロントプレート WHE Base Front Plate WHE 82,000 112,000 26 12049051 ベースサイドプレート（レフト、ライト） BP Base L/R Side Plate BP 30,000 41,000 26 12049537 ベースサイドプレート（レフト、ライト） WHE Base L/R Side Plate WHE 62,000 86,000 27 12049048 ベースリアプレート BP Base Rear Plate BP 39,000 53,000 27 12049536 ベースリアプレート WHE Base Rear Plate WHE 65,000 90,000 31 10045797 エアハンドル Hendel air Steel 5,900 8,100 32 10047136 エアバルブ Air Valve Steel 3,700 5,100 33 10047144 バルブプレート Valveplate Steel 3,700 5,100 34 10023576 スクリュー ソケット M6×25 Screw Socket Set with Cup point M6x25 Steel 300 300 35 10024011 スプリング（ラッチ） Spring For Latch Spring Steel 300 300 備考 2026.05.01～定価（税抜） Jøtul F 105 1/2 MEIKU 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 36 10047057 ドアロッキングバー Hook inclusive Bar Steel 4,100 5,600 37 10047087 ガラス Glas Door Ceramic glass 4mm thick 18,000 24,000 39 10049232 38,40,41,42(2pcs),70 ドアヒンジ CPL. Hinge Complete with Spring Steel 15,000 21,000 43 21050740 3 parts + 71(2pcs) バッフル/バーンプレートサイドセット Vermiculite parts, Baffle And Side Burn Plates Vermiculite 600Kg/m³ 16,100 21,700 44 10047074 ロックブラケット Lock Bracket Steel 4,000 5,400 45 51049941 コンベクションパネル BP Convection Shield Rear BP Steel 78,000 78,000 45 51049942 コンベクションパネル WHE Convection Shield Rear WHE Steel 80,000 109,000 46 10045798 アッシュパン Ash Pan Steel 9,300 13,000 47 10037359 スリーブ（エアハンドル）Φ10×Φ8×15 Sleeve Ø10xØ8x15 Steel 1,800 2,400 48 10026565 スプリング（エアハンドル） Spring For Valves Stainless Spring Steel 300 300 49 10026268 プロテクションキャップ M8 Protection Cap M8 Hex Black Polypropylene 200 200 50 10047250 レッグアッシュリップカバー Cover Legs/Ashlip Steel 3,700 5,100 51 10038419 アジャスタブルスクリュー M8×30 Hight Adjustment Screw M8x30 Steel 1,600 2,100 61 10023666 ナット M6 Nut Hexagon Cap Flange M6 DIN 6923 St8.8 / ANSI B18.2 200 200 62 10023541 スクリュー HEX M6×16 Screw Hex Cap Flange M6x16 DIN 6921 St8.8 / ANSI B18.2 200 200 63 10023517 ナット M8 Nut Hexagonal Low M8 DIN 439B Steel 100 100 64 10023578 ワッシャー M10 Φ10.5×Φ25×1.5 Washer M10 Black, Special Ø10,5xØ25x1,5 Steel 300 300 65 10023559 ワッシャー M8 Φ8.4×Φ20×1.5 Washer M8 Ø8.4xØ20x1.5 DIN 522 St8.8 / ANSI B18.2 200 200 66 10038500 ロックナット M8 Lock Nut M8 Collar Steel 300 300 67 10023574 スクリュー HEX M6×40 Hex Fl Bolt DIN 6921-M6x40- 8.8 Steel 300 300 68 10023661 スクリュー HEX M8×16 Screw Hex Cap Flange M8x16 DIN 6921 St8.8 / ANSI B18.2 200 200 69 10023550 スクリュー HEX M8×50 Screw Hexagon M8x50 Elzn DIN 933 St8.8 / ANSI B18.2 300 300 71 10023590 スクリュー HEX M6×20 Screw Cylinder Head Int Hexagon M6x20 DIN 912 St8.8 / ANSI B18.2 200 200 72 10023544 スクリュー HEX M6×10 Screw Hex Cap Flange M6x10 DIN 6921 St8.8 / ANSI B18.2 200 200 73 10023662 スクリュー HEX M8×20 Screw Hex Cap Flange M8x20 DIN 6921 St8.8 / ANSI B18.2 300 300 74 10023780 ワッシャー　Φ6.4×Φ18×1.6 Washer Ø6,4xØ18x1,6 Elzn DIN9021 Steel 100 100 75 10023556 スクリュー M6×16 Screw Countersunk Flat Head Int Hex M6x16 DIN 7991 St8.8 / ANSI B18.2 200 200 76 10023469 スクリュー HEX M8×20 Screw Hexagon M8x20 Elzn DIN 933 St8.8 / ANSI B18.2 200 200 77 10023663 スクリュー HEX M8×25 Screw Hex Cap Flange M8x25 DIN 6921 St8.8 / ANSI B18.2 500 600 78 10023664 スクリュー HEX M8×30 Screw Hex Cap Flange M8x30 DIN 6921 St8.8 / ANSI B18.2 300 300 79 10023579 ワッシャー　Φ6×Φ12×0.5 Washer Ø6xØ12xØx0.5 -8.8 Elzn St8,8 ELZN 100 100 80 10023580 スクリュー HEX M6×16 Screw, Cylinderh. int. hex, lowh. M6x16 DIN 7984 St8.8 / ANSI B18.2 300 300 86 10049974 ガスケットフラット　SW 266x205x2mm Gasket flat bottom F 105 SW 266x205x2mm 2,600 3,500 87 5063-1 ガスケット（ボトム/リアプレートインナー用）Φ6.4×650 Gasket Between Bottom And Rear Plate Inner LD 250-2 graph Ø6,4x650mm 1,000/1M 1,000/1M 88 10049008 インシュブランケットリア Insulating Blanket Rear Fibre 2,300 3,100 89 5063-1 ガスケット（バーンプレートリア/リアプレートインナー用）Φ6.4×980 Gasket Between Burn Plate Rear And Rear Plate Inner LD 250-2 graph Ø6,4x980mm 1,000/1M 1,000/1M 90 5095-1 ガスケット（ドア用）Φ9.5×1350 Gasket Between Glass Holder And Front LD 375-2 Ø9,5x1350mm 3,200/2M 3,200/2M 91 410762-1 ガスケット（ガラス受け用）V-125×40 Gasket Under Glass V-125x40mm graph W/A 2,000/1M 2,000/1M 92 5063-1 ガスケット（ガラス用）Φ6.4×1180 Gasket For Door Glass LD 250-2 graph Ø6,4x1180mm 2,000/2M 2,000/2M 93 5063-1 ガスケット（スモークアウトレットカバー用）Φ6.4×500 Gasket Smoke Outlet And Cover LD 250-2 graph Ø6,4x500mm 1,000/1M 1,000/1M 94 410919-1 ガスケット（煙突接続用）WT187×18.4×L660 Gasket For Flue Connection WT-187x18,4 graph.W/A 660mm 2,700/1M 2,700/1M 95 5095-1 ガスケット（トッププレート用）Φ9.5×1100 Gasket Top Plate LD 375-2 Ø9,5x1100mm 3,200/2M 3,200/2M 96 5095-1 ガスケット（ガラス外、ドア用）Φ9.5×1100 Gasket Between Glas And Door LD 375-2 Ø9,5x1180mm 3,200/2M 3,200/2M 106 51049065 50,107 アッシュリップ　BP Ash Lip LL BP 38,000 38,000 106 51049516 50,107 アッシュリップ　WHE Ash Lip LL WHE 40,000 46,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 105 2/2 MEIKU
