ヨツール F12（2024年版）
パーツリスト

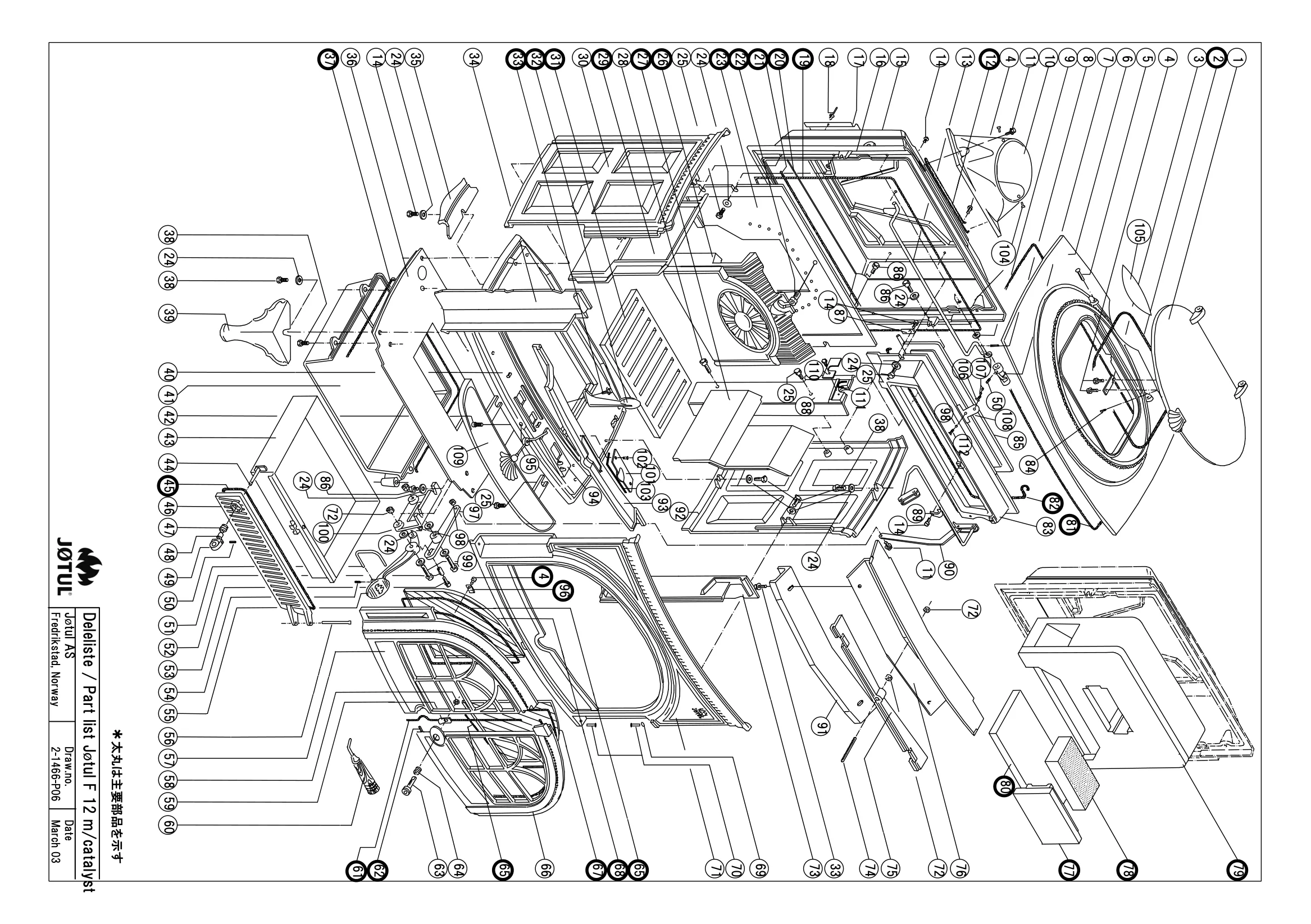

24 86 45 37 36 24 14 35 34 32 33 31 30 28 29 27 19 25 26 23 24 21 22 20 16 18 17 14 38 24 38 39 40 43 41 42 44 86 94 88 87 14 24 24 25 25 38 12 13 4 10 11 8 9 4 6 7 5 3 1 2 50 85 84 90 61 62 63 64 65 66 67 68 65 71 73 33 74 75 72 49 47 46 48 100 72 51 50 52 53 54 55 56 57 60 58 59 93 97 24 98 99 4 96 92 89 14 24 11 91 76 77 78 79 83 82 81 72 80 101 102 103 15 86 108 104 105 69 70 106 98 112 107 95 109 25 110 111 Deleliste / Part list Jøtul F 12 m/catalyst Jøtul AS Fredrikstad, Norway Draw.no. 2-1466-P06 Date March 03 ＊太丸は主要部品を示す Jøtul F 12 with catalyst BP cat.no. 350251, BBE cat.no. 350252, IVE cat.no. 350264　BE cat.no. 350265, OGE cat.no. 350290 部品№ コード（新） コード 構成部材　部品№ 品名 1 12016706 10331992 トップローディング　ＢＰ TOPLOAD DOOR NO 12 BP 1 12016702 10331927 トップローディング　ＢＢＥ TOP LOAD DOOR NO 12 BBE 1 12016703 10331929 トップローディング　ＩＶＥ TOP LOAD DOOR NO 12 IVE 1 12016704 10331932 トップローディング　ＯＧＥ TOPLOAD DOOR NO 12 OGE 2 5063-1 5063-1 ガスケットLD 250-2 Ø6.4x1150（トップロード用） GASKET LD 250-2 Ø6.4x1150 3 10024254 128402 リターナートップロードドア　 NO 12 RETAINER TOP LOAD DOOR NO 12 4 10023561 117505 スクリュー　Ｍ6×8 SCREW CYLH INTHEX M6X8 M6x8 5 10024103 127075 ドアピン　φ6×33 RIVET SYST 90 V NO 12 21 22PET Ø6x33 (for bp, gr) 5 10023975 125960 ヒンジピン　φ0.6×33 RIVET NICKEL.6x33 no 3 602gld Ø6x33 (for bbe,ie, ibe,oge) 6 12033389 154086 トッププレートＢＰ　　ＣＰＬ． TOP COMPL JØTUL 12 BP 6 12033388 154085 トッププレートＢＢＥ　ＣＰＬ． TOP COMPL JØTUL 12 BBE 6 12033390 154087 トッププレートＩＶＥ　　ＣＰＬ． TOP COMPL JØTUL 12 IVE 6 12033393 154090 トッププレートＯＧＥ　ＣＰＬ． TOP COMPL JØTUL 12 OGE 8 10023526 117059 ピン　Ø5x22 HANDEL PIN STEEL 5 X 22 DIN Ø5x22 9 10023601 117751 ワッシャー　Ø13x19x1,2 WASHER PASS 13 X 19 X 1,2 Ø13x19x1,2 10 12020966 153776 スモークアウトレット　ＢＰ SMOKE OUTLET 10 12020962 153772 スモークアウトレット　ＢＢＥ SMOKE OUTLET J12/F500/F400 BBE 10 12020963 153773 スモークアウトレット　ＩＶＥ SMOKE OUTLET J12/F500/F400 IVE 10 12020964 153774 スモークアウトレット　ＯＧＥ SMOKE OUTLET J12/F500/F400 OGE 11 10023540 117117 へックスボルト　Ｍ6×20 SCR HEXCAP FL M6X20 ST8.8 UNTR M6x20 12 5047-1 5047-1 ガスケットLD 187-1M/L Ø4.8x900（ｽﾓｰｸｱｳﾄﾚｯﾄ用） GASKET LD 187-1M/L Ø4.8x900 13 10024249 128396 ダンバーロッド DAMPER ROD NO 12 14 10023549 117147 スクリュｰ　M8×12 SCREW HEX M8X12 ST8,8 ELZN M8x12 15 12030115 10347292 バック BACK NO 12 15 12016976 10347227 バックパネル BACK PANEL NO 12 BLUEBLACK 15 12016977 10347229 バックパネル　ＩＶＥ BACKPANEL NO 12 IVORY 15 12016978 10347232 バック　OGE BACK NO 12 OCEANGREEN 16 12030119 10347392 バックフレーム BACK FRAME NO 12 16 12016982 10347327 フレームリアボックス　BBE FRAME REARBOX NO 12 BLUEBLACK 16 12016983 10347329 バックフレーム　IVE BACKFRAME NO 12 IVORY 16 12016984 10347332 バックフレーム　OGE BACKFRAME NO 12 OCEANGREEN 17 12020805 153289 スケッププレートブランケットCPL. 　NO 12 SCEP PLATE BRACKET COMPL NO 12 18 10023567 117519 リベット　Ø3x12 RIVET GES 3 X 12 Ø3x12 19 5063-1 5063-1 ガスケットLD 250-2 M/L Ø6.4X2000（ﾊﾞｯｸﾊﾟﾈﾙ用） GASKET LD 250-2 M/L Ø6.4X2000 20 5047-1 5047-1 ガスケットLD 187-1 M/L Ø4.8X1800（バック用） GASKET LD 187-1 M/L Ø4.8X1800 21 5063-1 5063-1 ガスケットLD 250-2 Ø6.4x660（バックプレート用） GASKET LD 250-2 Ø6.4x660 22 10023626 117815 インナーバックスクリュー（ﾊﾞﾝｰﾝﾌﾟﾚｰﾄﾊﾞｯｸ固定用） SCREW SYL H ALLANKEY 23 12016728 10333018 インナーバック INNERBACK NO 12 24 10023559 117452 ワッシャー WASHER Ø8,4XØ20X1,6 ST8,8 ELZN Ø20xØ8.4x1.5 25 10023661 117874 スクリュー　M8×16 SCR HEXCAP FL M8X16 ST8,8 UNTR M8x16 26 12016720 10332712 バーンプレートリア BURNPLATE REAR NO 12TDICA 27 12016753 10333712 バーンプレートライト BURNPLATE RIGHT NO 12 28 10023664 117877 スクリュー　M8×30 SCR HEXCAP FL M8X30 ST8,8 UNTR M8X30 29 12016751 10333612 バーンプレートレフト BURNPLATE LEFT NO 12 30 12023091 10331592 サイドプレート　レフト　ＢＰ SIDE PLATE LEFT GF600 BP 備考 Jøtul F 12（キャタリック） 1/4 MEIKU 部品№ コード（新） コード 構成部材　部品№ 品名 備考 30 12023085 10331527 サイドプレート　レフト　ＢＢＥ SIDE PLATE LEFT GF600 BBE 30 12023086 10331529 サイドプレート　レフト　ＩＶＥ SIDE PLATE LEFT GF600 IVE 30 12023414 10331532 サイドプレート　レフト　ＯＧＥ SIDE PLATE LEFT GF600 OGE 31 12016725 10332912 グレート GRATE NO 12/F500/600 33 10023545 117130 スクリュー　Ｍ6×12 SCR HEXCAP FL M6X12 ST8,8 UNTR M6x12 34 12016758 10333912 エアマニホールド　レフト AIRMANIFOLD LEFT J 12 35 12016772 10334292 デコレイティブカバーサイド　ＢＰ DECO PLATE 12/F600/GF600 BP 35 12016765 10334227 デコレイティブカバーサイド　ＢＢＥ DECO PLATE 12/F600/GF600 BBE 35 12016766 10334229 デコレイティブカバーサイド　ＩＶＥ DECO PLATE 12/F600/GF600 IVE 35 12016767 10334232 デコレイティブカバーサイド　ＯＧＥ DECO PLATE F12/600/GF600 OGE 36 12016717 10332518 ボトムアウトサイド BOTTOM OUTSIDE NO 12 SENO 37 5047-1 5047-1 ガスケットLD 187-1 Ø4.8X1200（アッシュハウス用） GASKET LD 187-1 Ø4.8X1200 38 10023663 117876 スクリュー　Ｍ8×25 SCR HEXCAP FL M8X25 ST8,8 UNTR M8x25 39 12016740 10333292 レッグ　ＢＰ LEG 12/F600/GF600 BP 39 12016733 10333227 レッグ　ＢＢＥ LEG 12/F600/GF600 BBE 39 12016734 10333229 レッグ　ＩＶＥ LEG 12/F600/GF600 IVE 39 12016735 10333232 レッグ　ＯＧＥ LEG 12/F600/GF600 OGE 40 10331792 ボトムプレート　ＢＰ BASEPLATE NO 12 BP 40 10331727 ボトムプレート　ＢＢＥ BASE PLATE NO 12 BBE 40 10331729 ボトムプレート　ＩＶＥ BASEPLATE NO 12 IVE 40 10331732 ボトムプレート　ＯＧＥ BOTTOMPLATE NO 12 OGE 41 12021528 155719 アッシュハウス　ＣＰＬ．　ＢＰ ASH HOU COMPL VER3 500-600 BP 41 12021529 155720 アッシュハウス　ＣＰＬ．　ＢＢＥ ASH HOU COMPL VER3 500-600 BBE 41 12021530 155721 アッシュハウス　ＣＰＬ．　ＯＧＥ ASH HOU COMPL VER3 500-600 OGE 41 12021531 155722 アッシュハウス　ＣＰＬ．　ＩＶＥ ASH HOU COMPL VER3 500-600 IVE 42 10023624 117812 スクリュー　M6x30 SCR CYLH INTHEX M6X30 ST8,8 M6x30 (until april-98) 42 10023618 117803 スクリュー　M8×30 SCR CYLH INTHEX M8X30 ST8,8 M8x30 (after april-98) 43 10024246 128362 アッシュパン ASH DRAWER 12/F500/600 44 10024249 128396 ダンバーロッド DAMPER ROD NO 12 45 5063-1 5063-1 ガスケットLD 250-2 Ø6.4x1100（アッシュドア用） GASKET LD 250-2 Ø6.4x1100 46 アッシュドア　ＢＰ ASH DOOR BP 46 アッシュドア　ＢＢＥ ASH DOOR BBE 46 アッシュドア　ＩＶＥ ASH DOOR IVE 46 アッシュドア　ＯＧＥ ASH DOOR OGE 47 10023959 125769 スプリング SPRING 48 10024251 128399 アッシュドア用スリーブ SLEEVE ASH DOOR 12/F500/600 49 12035178 127213 ハンドルスタッブ SHWITZ. NIC F3/8/12/500/600/80 50 117720 ロッキングスクリュー　Ｍ6×10 SCR SOCKETSET W/HALF DOG M6X10 M6x10 51 10024252 128400 カウンターペダル COUNTER PEDAL NO 12 52 10023998 126109 スリーブ　ø10xø6,2x15mm CASING DOORHANDLE SYS 80 ALPHA 53 10023624 117812 スクリュー　M6x30 SCR CYLH INTHEX M6X30 ST8,8 M6x30 54 10023582 117706 スクリュー　M6×6 SCREW ALLENKEY M6 X 6 M6x6 55 12020099 128473 ペダルアーム PEDALARM NICKELIZED NO 12 55 12020896 153549 ペダル　ＣＰＬ PEDAL J 12 COMPL PACK 56 10024257 128408 アッシュドア用ヒンジピン HINGE PIN FOR ASH DOOR 57 12020994 153934 ドアレフト　ＢＰ　ガラスなし DOOR L.COMP.WO/G 12/F600 BP 57 12020996 153936 ドアレフト　ＢＢＥ　ガラスなし DOOR L.COMP.WO/G 12/F600 BBE 57 12020998 153938 ドアレフト　ＩＶＥ　ガラスなし DOOR L.COMP.WO/G 12/F600 IVE Jøtul F 12（キャタリック） 2/4 MEIKU 部品№ コード（新） コード 構成部材　部品№ 品名 備考 57 12021002 153942 ドアレフト　ＯＧＥ　ガラスなし DOOR L.COMP.WO/G 12/F600 OGE 58 10023552 117177 ナット　M10 NUT HEX M10 ST8,8 ELZN M10 59 10024167 128011 ロッキングバー DOOR LATCH 60 12021245 154706 ドアハンドル HEX HANDLE F400/600 61 5047-1 5047-1 ガスケットLD 187-1 Ø4.8X430（フロントドアセンター用）GASKET LD 187-1 Ø4.8X430 62 5063-1 5063-1 ガスケットLD 250-2 Ø6.4X900（フロントドア用） GASKET LD 250-2 Ø6.4X900 63 10024243 128359 ラッチボルト LATCH BOLT CHROM 64 10024011 126164 スプリング SPRING F/LATCH 65 5047-1 5047-1 ガスケットLD 187-1 M/L Ø4.8x1070（ガラス用） GASKET LD 187-1 M/L Ø4.8x1070 66 12020993 153933 ドアライト　ＢＰ　ガラスなし DOOR R.COMP.WO/G 12/F600 BP 66 12020995 153935 ドアライト　ＢＢＥ　ガラスなし DOOR R.COMP.WO/G 12/F600 BBE 66 12020997 153937 ドアライト　ＩＶＥ　ガラスなし DOOR R.COMP.WO/G 12/F600 IVE 66 12021001 153941 ドアライト　ＯＧＥ　ガラスなし DOOR R.COMP.WO/G 12/F600 OGE 67 10024241 128357 ガラスライト GLAS RIGHT 12/F600 68 10024262 128419 ガラスレフト GLAS LEFT 12/F600 69 10024242 128358 ヒンジ HINGE NO 12 Ø6x15 70 10024103 127075 ドアピン　φ6×33 RIVET SYST 90 V NO 12 21 22PET Ø6x33 71 12016679 10331492 フロント　BP FRONT NO 12 BP 71 12016675 10331427 フロント　BBE FRONT NO 12 BBE 71 12016676 10331429 フロント　IVE FRONT NO 12 IVE 71 12016677 10331432 フロント　OGE FRONT NO 12 OGE 72 10023519 117004 ナット　Ｍ8 NUT HEX M8 ST8,8 UNTR M8 73 12016760 10334012 エアマニホールド　ライト AIRMANIFOLD RIGHT J 12 74 10023625 117813 スライドバー　Ｍ8×70 THREAD BAR M8x70 75 12016756 10333818 エアーダクト AIRDUCT NO 12 76 12016743 10333392 エアマニホールド　トップ AIRMANIFOLD TOP NO 12 BP 77 10024270 128455 カバーインシュレーションチャンバー COVER INSULATION CHAMBER NO 12 79 インシュレーションチャンバー INSULATION CHAMBER NO 12 80 10024271 128456 ボトムインシュチャンバー BOTTOM INSULATION CHAMBER N 12 LD-250-1x 2.1m 81 5063-1 5063-1 ガスケットLD 250-2 M/L Ø6.4x2200（トップ用） GASKET FOR TOP PLATE LD 250-2 M/L Ø6.4x2200 82 5063-1 5063-1 ガスケット　ø6.4x1200（ダンパーフレーム用） GASKET FOR DAMPER FRAME LD 250-2 Ø6.4x 1200 84 10023631 117822 スプリント SPLINE M6x6 86 10023662 117875 スクリュー　Ｍ6×20 SCR HEXCAP FL M8X20 ST8,8 UNTR M8x20 87 10024253 128401 クリップ SUPPORT AIRVENT HANDLE F/DAMPE 88 12030013 10334192 カバー（ダンパー用） COVER FOR DAMPER MECK NO 12 BP 89 10024255 128403 ブラケット BRACKETT "BEND" NO 12 PART 89 90 10025464 153258 リンクカップリング　ＣＰＬ PEDALMEC COMP JØTUL 12 91 12016746 10333492 エアディフレクター　ＢＰ AIRDEFLECTOR NO 12 BP 92 12016690 10331692 サイドプレート　ライト　ＢＰ SIDE PLATE RIGHT GF600 BP 92 12016683 10331627 サイドプレート　BBE SIDE PLATE JØTUL GF600 BBE 92 12016684 10331629 サイドプレート　ライト　ＩＶＥ SIDE PLATE RIGHT GF600 IVE 92 12016685 10331632 サイドプレート　ライト　ＯＧＥ SIDE PLATE RIGHT GF600 OGE 93 12016749 10333518 エアマニホールド　ボトム AIRMANIFOLD BOTTOM NO 12 SENO 94 12016777 10334412 ベント VENT NO 12 SENO 95 10024247 128363 エアベントハンドル HANDLE AIRSETTING 12/F500/F600 M8x30 (after april-98) 95 129545 バルブハンドルスレッド VALVE HANDLE J12 W\6MM THREAD M6x30 (until april-98) 96 10024245 128361 ガラスクリップ GLASSCLIPS （8個/台） 97 12020099 128473 ペダルアーム PEDALARM NICKELIZED NO 12 Jøtul F 12（キャタリック） 3/4 MEIKU 部品№ コード（新） コード 構成部材　部品№ 品名 備考 98 10023475 116832 ナット　Ｍ6 NUT HEX M6 ST8,8 UNTR M6 99 10023665 117879 スクリュー　M8×40 SCR HEXCAP FL M8X40 ST8,8 UNTR M8x40 100 12016785 10334792 ペダルブラケット PEDALBRACKET NO 12 BP, BBE, OGE 100 12030019 10334729 ペダルブラケット PEDALBRACKET NO 12 IVE 101 インスペクション（ドア） INSPECTION "DOOR" NO 12 102 10023605 117773 スクリュー　Ｍ6×12 SCREW MACHOVAL POZ M6X12 ELZN 103 5047-1 5047-1 ガスケットLD 187-1 Ø4.8X340（INSPカバー） GASKET LD 187 x 340 104 10023542 117120 スクリュー　Ｍ6×16 SCR HEX SELFTH M6X16 ST8,8ELZN M6x16 105 10356192 デコレートカバー　ＢＰ DECORATIV COVER TOP J 12 BP 105 10356127 デコレートカバー　ＢＢＥ DECORATIV COVER TOP J 12 BBE 105 12030129 10356129 デコレートカバー　ＩＶＥ DECORATIV COVER TOP J 12 IVE 105 10356132 カバートップリア　ＯＧＥ COVER TOP REAR NO 12 OCEANGREE 106 10023534 117096 スクリュー　Ｍ6×25 SCREW HEX M6X25 A/P UNTR M6x25 107 116997 ナット　Ｍ6 NUT 6K M6 DIN 934 A4 M6 108 12030241 10366192 ADJブリケット　バイパスダンパー ADJUSTABLEBRICKET BYPASSDAMPER 109 10379692 アッシュリップ　ＢＰ ASH LIP JØTUL 12 BP 109 12017478 10379627 アッシュリップ　ＢＢＥ ASHLIP JØTUL 12 BBE 109 12030426 10379629 アッシュリップ　ＩＶＥ ASHLIP JØTUL 12 IVE 109 10379632 アッシュリップ　ＯＧＥ ASHLIP JØTUL 12 OGE 110 カバー COVER 111 5086-1 5086-1 ガスケットØ8.7x90（ダンパーロッド） GASKET Ø8.7x90 112 10023550 117148 スクリュー　M6×20 SCREW M6x20 【注意】 ■価格・在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2024.04.01 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 Jøtul F 12（キャタリック） 4/4 MEIKU
