ヨツール F134 F135（2024年版）
取扱説明書

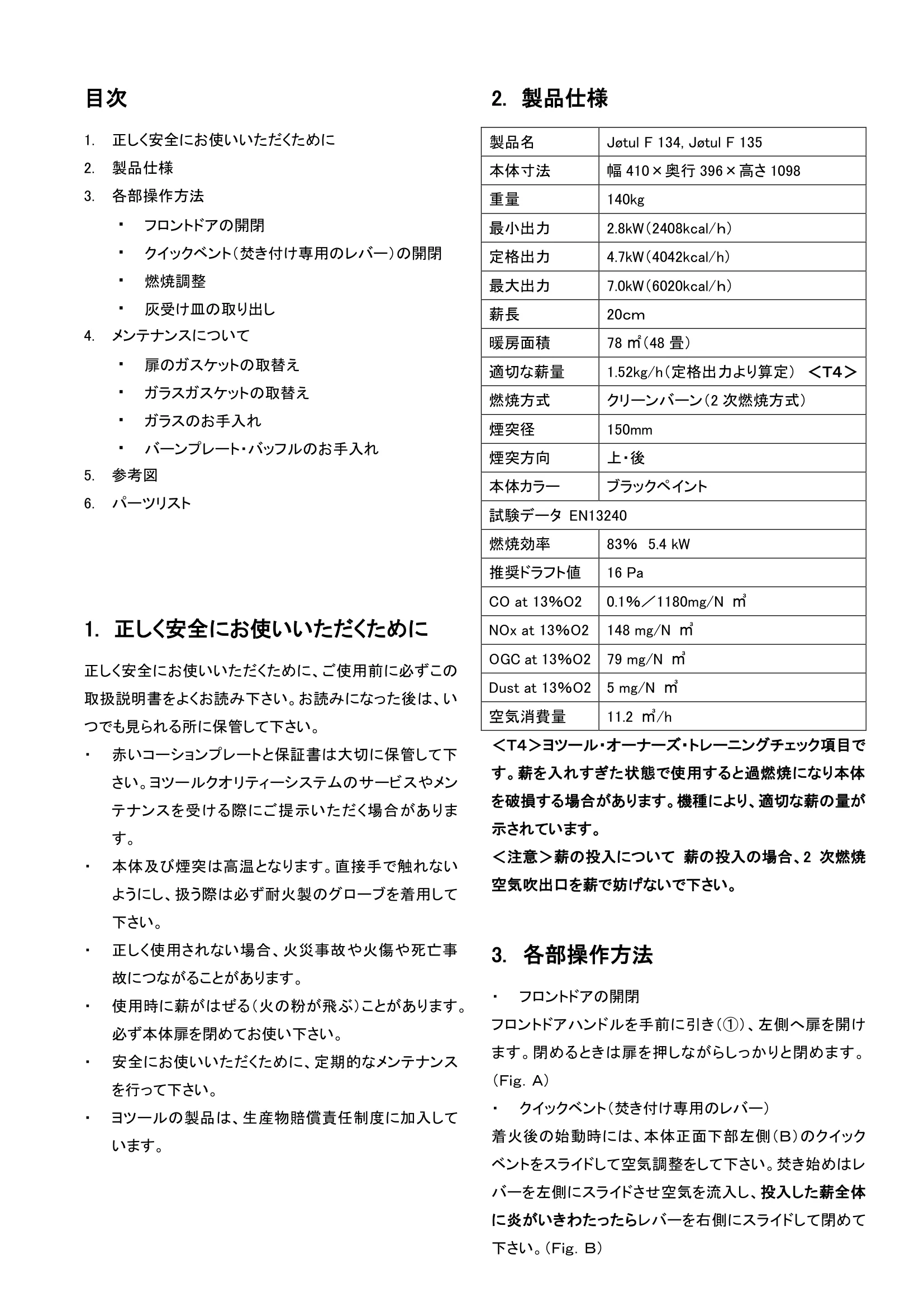

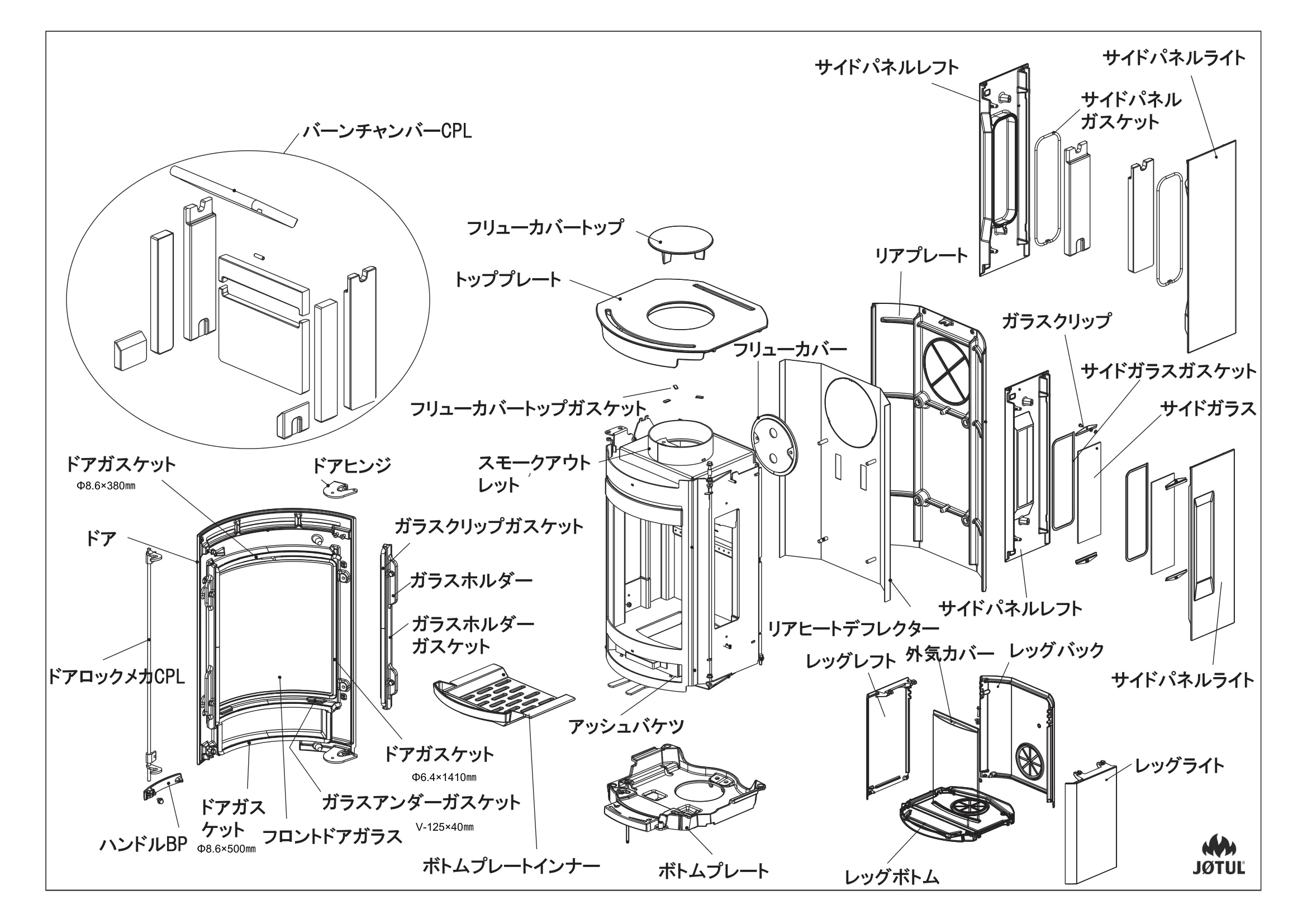

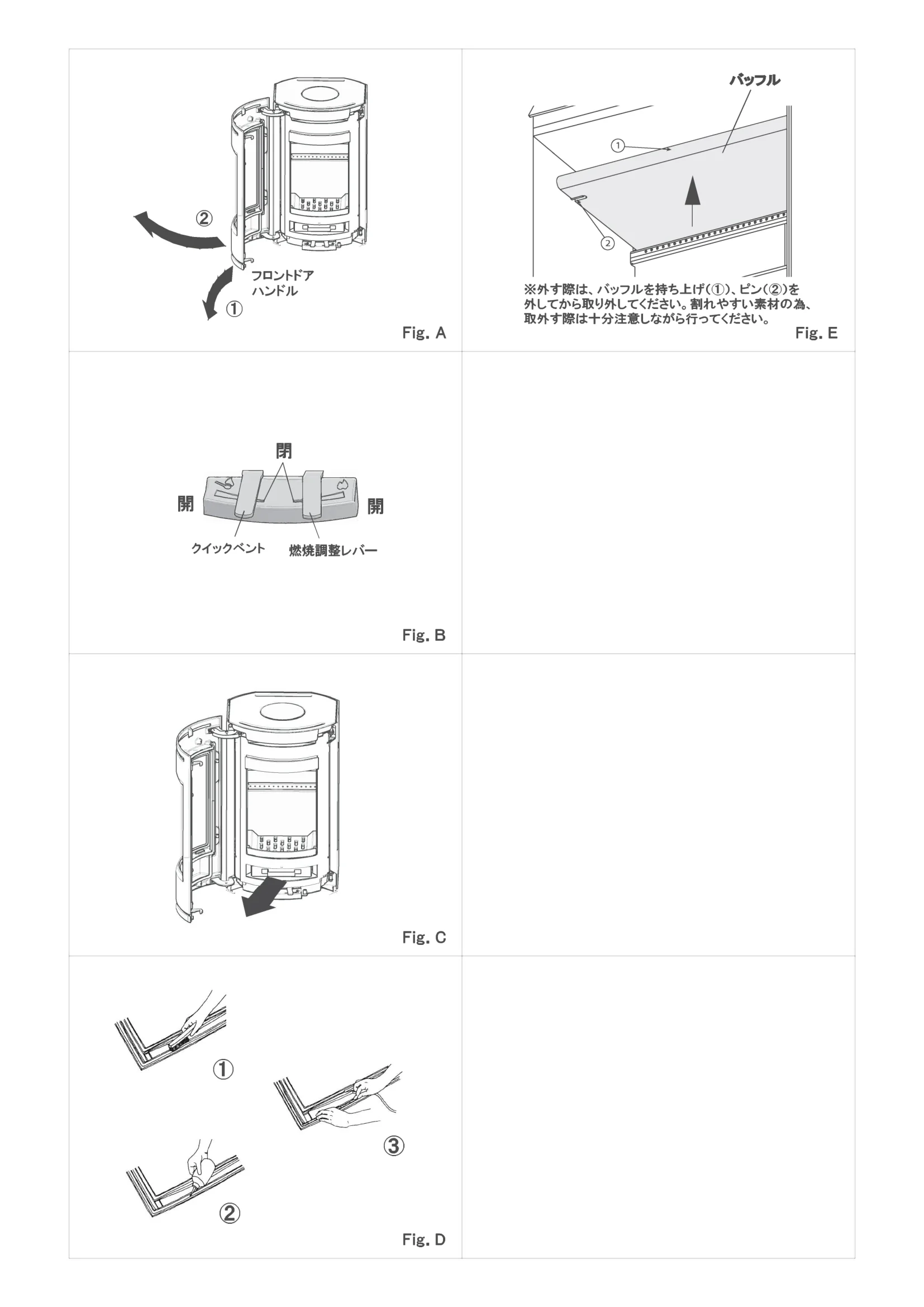

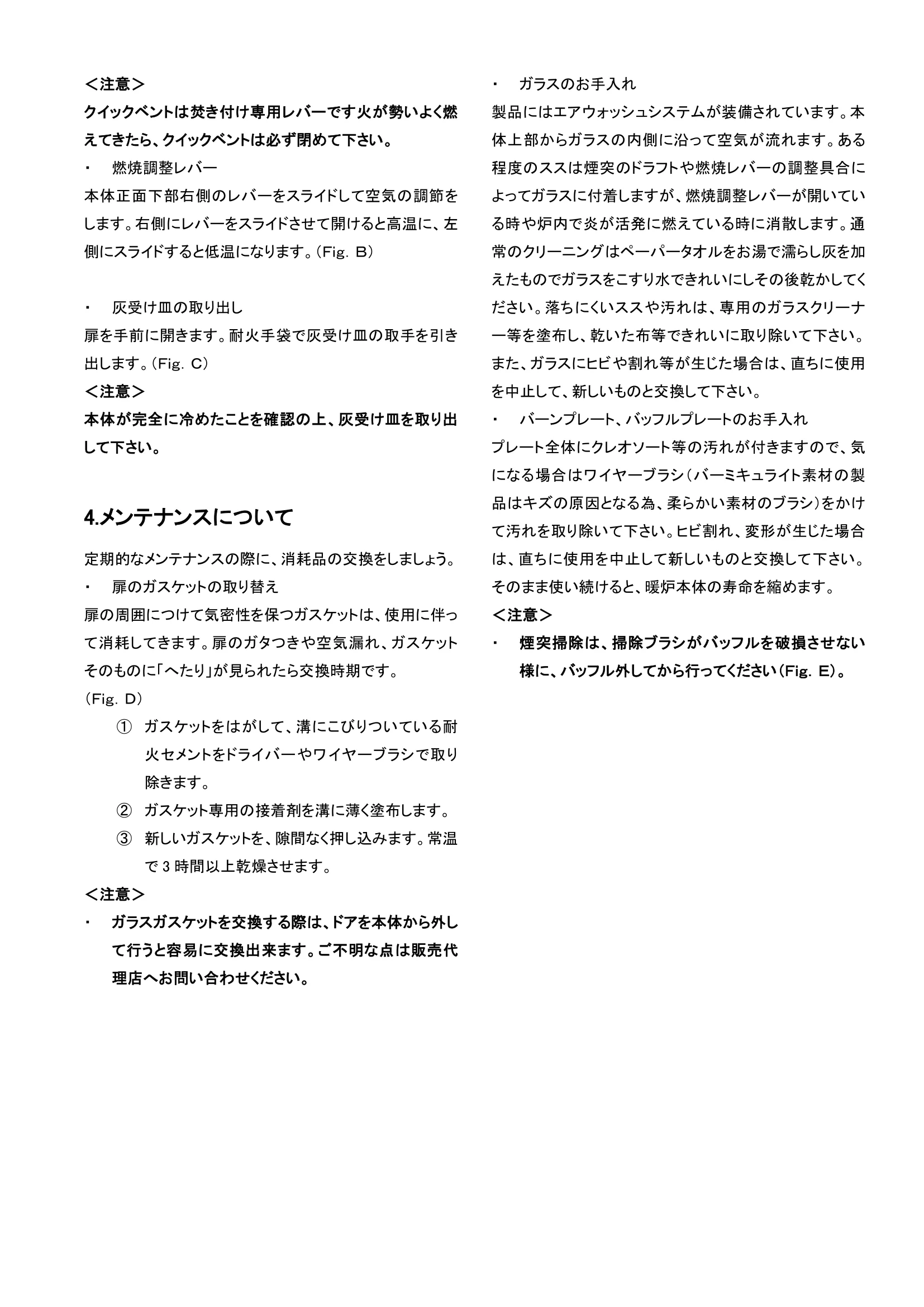

Jøtul F 134/Jøtul F 135 Jøtul F 134 Jøtul F 135 ヨツール機種別取扱説明書 Jøtul F 134 Jøtul F 135 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 各部操作方法 ・ フロントドアの開閉 ・ クイックベント（焚き付け専用のレバー）の開閉 ・ 燃焼調整 ・ 灰受け皿の取り出し 4. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 5. 参考図 6. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ 赤いコーションプレートと保証書は大切に保管して下 さい。ヨツールクオリティーシステムのサービスやメン テナンスを受ける際にご提示いただく場合がありま す。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、生産物賠償責任制度に加入して います。 2. 製品仕様 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目で す。薪を入れすぎた状態で使用すると過燃焼になり本体 を破損する場合があります。機種により、適切な薪の量が 示されています。 ＜注意＞薪の投入について 薪の投入の場合、2 次燃焼 空気吹出口を薪で妨げないで下さい。 3. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを手前に引き（①）、左側へ扉を開け ます。閉めるときは扉を押しながらしっかりと閉めます。 （Ｆｉｇ．Ａ） ・ クイックベント（焚き付け専用のレバー） 着火後の始動時には、本体正面下部左側（Ｂ）のクイック ベントをスライドして空気調整をして下さい。焚き始めはレ バーを左側にスライドさせ空気を流入し、投入した薪全体 に炎がいきわたったらレバーを右側にスライドして閉めて 下さい。（Ｆｉｇ．Ｂ） 製品名 Jøtul F 134, Jøtul F 135 本体寸法 幅410×奥行396×高さ1098 重量 140kg 最小出力 2.8kW（2408kcal/ｈ） 定格出力 4.7kW（4042kcal/h） 最大出力 7.0kW（6020kcal/ｈ） 薪長 20ｃｍ 暖房面積 78 ㎡（48 畳） 適切な薪量 1.52kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ブラックペイント 試験データ EN13240 燃焼効率 83％ 5.4 kW 推奨ドラフト値 16 Pa CO at 13％O2 0.1％／1180mg/N ㎥ NOx at 13％O2 148 mg/N ㎥ OGC at 13％O2 79 mg/N ㎥ Dust at 13％O2 5 mg/N ㎥ 空気消費量 11.2 ㎥/h ＜注意＞ クイックベントは焚き付け専用レバーです火が勢いよく燃 えてきたら、クイックベントは必ず閉めて下さい。 ・ 燃焼調整レバー 本体正面下部右側のレバーをスライドして空気の調節を します。右側にレバーをスライドさせて開けると高温に、左 側にスライドすると低温になります。（Ｆｉｇ．Ｂ） ・ 灰受け皿の取り出し 扉を手前に開きます。耐火手袋で灰受け皿の取手を引き 出します。（Ｆｉｇ．Ｃ） ＜注意＞ 本体が完全に冷めたことを確認の上、灰受け皿を取り出 して下さい。 4.メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケット そのものに「へたり」が見られたら交換時期です。 （Ｆｉｇ．Ｄ） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で3 時間以上乾燥させます。 ＜注意＞ ・ ガラスガスケットを交換する際は、ドアを本体から外し て行うと容易に交換出来ます。ご不明な点は販売代 理店へお問い合わせください。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本 体上部からガラスの内側に沿って空気が流れます。ある 程度のススは煙突のドラフトや燃焼レバーの調整具合に よってガラスに付着しますが、燃焼調整レバーが開いてい る時や炉内で炎が活発に燃えている時に消散します。通 常のクリーニングはペーパータオルをお湯で濡らし灰を加 えたものでガラスをこすり水できれいにしその後乾かしてく ださい。落ちにくいススや汚れは、専用のガラスクリーナ ー等を塗布し、乾いた布等できれいに取り除いて下さい。 また、ガラスにヒビや割れ等が生じた場合は、直ちに使用 を中止して、新しいものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はワイヤーブラシ（バーミキュライト素材の製 品はキズの原因となる為、柔らかい素材のブラシ）をかけ て汚れを取り除いて下さい。ヒビ割れ、変形が生じた場合 は、直ちに使用を中止して新しいものと交換して下さい。 そのまま使い続けると、暖炉本体の寿命を縮めます。 ＜注意＞ ・ 煙突掃除は、掃除ブラシがバッフルを破損させない 様に、バッフル外してから行ってください（Ｆｉｇ．Ｅ）。 バーンチャンバーCPL ドアヒンジ ドア ドアガスケット ドアロックメカCPL ハンドルBP ドアガス ケット フロントドアガラス ガラスアンダーガスケット ドアガスケット ガラスクリップガスケット ガラスホルダー ガラスホルダー ガスケット ボトムプレートインナー ボトムプレート アッシュバケツ スモークアウト レット フリューカバー トッププレート フリューカバートップガスケット フリューカバートップ リアプレート リアヒートデフレクター サイドパネルライト サイドパネルレフト サイドパネル ガスケット サイドパネルライト サイドパネルレフト ガラスクリップ サイドガラスガスケット サイドガラス レッグライト レッグレフト レッグバック 外気カバー レッグボトム Φ8.6×500㎜ Φ8.6×380㎜ V-125×40㎜ Φ6.4×1410㎜ 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長 保証 202409
