ヨツール F170（2026年版）
パーツリスト

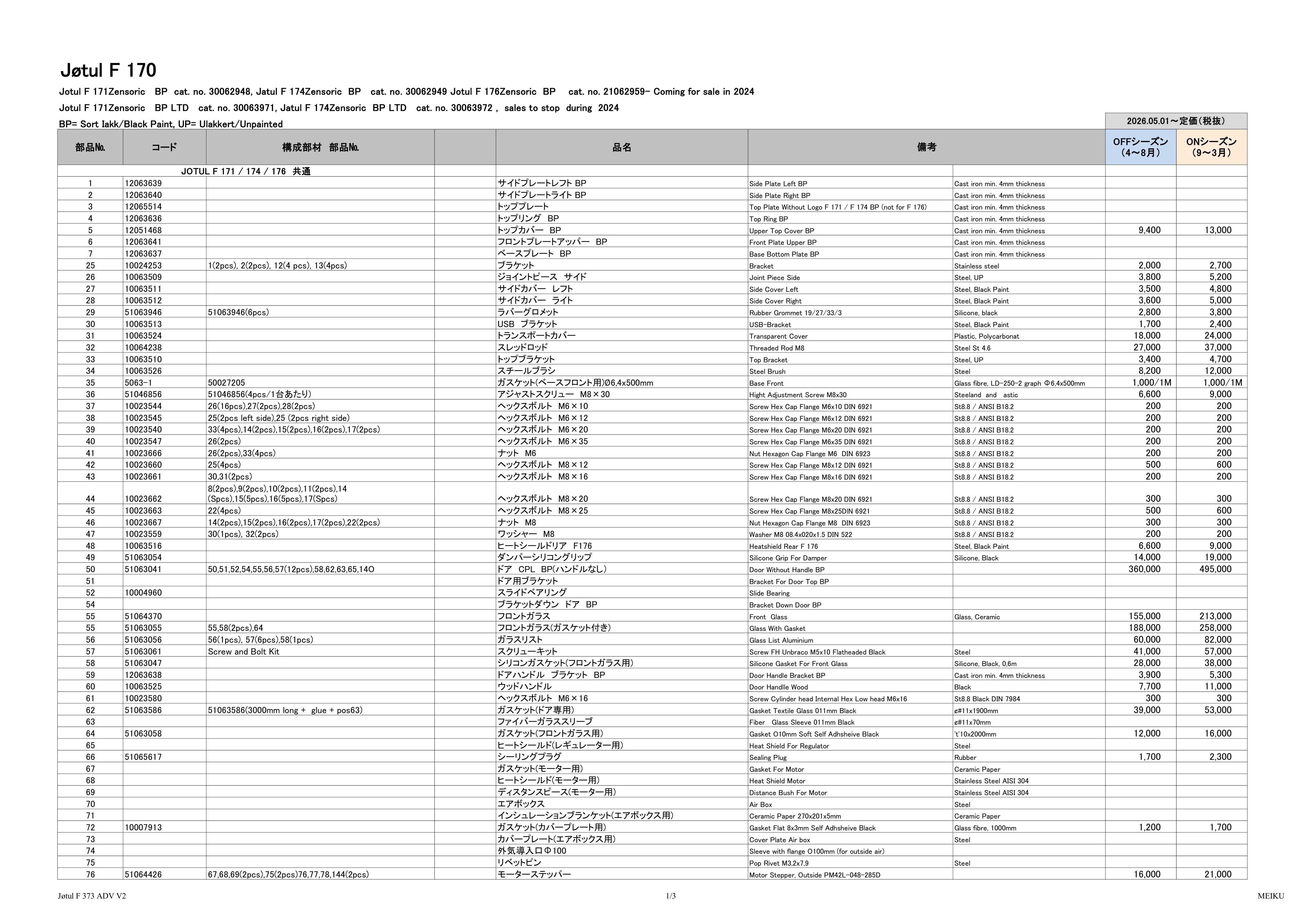

Jøtul F 170 Jotul F 171Zensoric BP cat. no. 30062948, Jatul F 174Zensoric BP cat. no. 30062949 Jotul F 176Zensoric BP cat. no. 21062959- Coming for sale in 2024 Jotul F 171Zensoric BP LTD cat. no. 30063971, Jatul F 174Zensoric BP LTD cat. no. 30063972 , sales to stop during 2024 BP= Sort Iakk/Black Paint, UP= Ulakkert/Unpainted 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） JOTUL F 171 / 174 / 176　共通 1 12063639 サイドプレートレフト BP Side Plate Left BP Cast iron min. 4mm thickness 2 12063640 サイドプレートライト BP Side Plate Right BP Cast iron min. 4mm thickness 3 12065514 トッププレート Top Plate Without Logo F 171 / F 174 BP (not for F 176) Cast iron min. 4mm thickness 4 12063636 トップリング　BP Top Ring BP Cast iron min. 4mm thickness 5 12051468 トップカバー　BP Upper Top Cover BP Cast iron min. 4mm thickness 9,400 13,000 6 12063641 フロントプレートアッパー　BP Front Plate Upper BP Cast iron min. 4mm thickness 7 12063637 ベースプレート　BP Base Bottom Plate BP Cast iron min. 4mm thickness 25 10024253 1(2pcs), 2(2pcs), 12(4 pcs), 13(4pcs) ブラケット Bracket Stainless steel 2,000 2,700 26 10063509 ジョイントピース　サイド Joint Piece Side Steel, UP 3,800 5,200 27 10063511 サイドカバー　レフト Side Cover Left Steel, Black Paint 3,500 4,800 28 10063512 サイドカバー　ライト Side Cover Right Steel, Black Paint 3,600 5,000 29 51063946 51063946(6pcs) ラバーグロメット Rubber Grommet 19/27/33/3 Silicone, black 2,800 3,800 30 10063513 USB　ブラケット USB-Bracket Steel, Black Paint 1,700 2,400 31 10063524 トランスポートカバー Transparent Cover Plastic, Polycarbonat 18,000 24,000 32 10064238 スレッドロッド Threaded Rod M8 Steel St 4.6 27,000 37,000 33 10063510 トップブラケット Top Bracket Steel, UP 3,400 4,700 34 10063526 スチールブラシ Steel Brush Steel 8,200 12,000 35 5063-1 50027205 ガスケット(ベースフロント用)Ø6,4x500mm Base Front Glass fibre, LD-250-2 graph Φ6,4x500mm 1,000/1M 1,000/1M 36 51046856 51046856(4pcs/1台あたり) アジャストスクリュー　M8×30 Hight Adjustment Screw M8x30 Steeland and astic 6,600 9,000 37 10023544 26(16pcs),27(2pcs),28(2pcs) ヘックスボルト　M6×10 Screw Hex Cap Flange M6x10 DIN 6921 St8.8 / ANSI B18.2 200 200 38 10023545 25(2pcs left side),25 (2pcs right side) ヘックスボルト　M6×12 Screw Hex Cap Flange M6x12 DIN 6921 St8.8 / ANSI B18.2 200 200 39 10023540 33(4pcs),14(2pcs),15(2pcs),16(2pcs),17(2pcs) ヘックスボルト　M6×20 Screw Hex Cap Flange M6x20 DIN 6921 St8.8 / ANSI B18.2 200 200 40 10023547 26(2pcs) ヘックスボルト　M6×35 Screw Hex Cap Flange M6x35 DIN 6921 St8.8 / ANSI B18.2 200 200 41 10023666 26(2pcs),33(4pcs) ナット　M6 Nut Hexagon Cap Flange M6 DIN 6923 St8.8 / ANSI B18.2 200 200 42 10023660 25(4pcs) ヘックスボルト　M8×12 Screw Hex Cap Flange M8x12 DIN 6921 St8.8 / ANSI B18.2 500 600 43 10023661 30,31(2pcs) ヘックスボルト　M8×16 Screw Hex Cap Flange M8x16 DIN 6921 St8.8 / ANSI B18.2 200 200 44 10023662 8(2pcs),9(2pcs),10(2pcs),11(2pcs),14 (Spcs),15(5pcs),16(5pcs),17(Spcs) ヘックスボルト　M8×20 Screw Hex Cap Flange M8x20 DIN 6921 St8.8 / ANSI B18.2 300 300 45 10023663 22(4pcs) ヘックスボルト　M8×25 Screw Hex Cap Flange M8x25DlN 6921 St8.8 / ANSI B18.2 500 600 46 10023667 14(2pcs),15(2pcs),16(2pcs),17(2pcs),22(2pcs) ナット　M8 Nut Hexagon Cap Flange M8 DIN 6923 St8.8 / ANSI B18.2 300 300 47 10023559 30(1pcs), 32(2pcs) ワッシャー　M8 Washer M8 08.4x020x1.5 DIN 522 St8.8 / ANSI B18.2 200 200 48 10063516 ヒートシールドリア　F176 Heatshield Rear F 176 Steel, Black Paint 6,600 9,000 49 51063054 ダンパーシリコングリップ Silicone Grip For Damper Silicone, Black 14,000 19,000 50 51063041 50,51,52,54,55,56,57(12pcs),58,62,63,65,14O ドア　CPL　BP(ハンドルなし） Door Without Handle BP 360,000 495,000 51 ドア用ブラケット Bracket For Door Top BP 52 10004960 スライドベアリング Slide Bearing 54 ブラケットダウン　ドア　BP Bracket Down Door BP 55 51064370 フロントガラス Front Glass Glass, Ceramic 155,000 213,000 55 51063055 55,58(2pcs),64 フロントガラス(ガスケット付き) Glass With Gasket 188,000 258,000 56 51063056 56(1pcs), 57(6pcs),58(1pcs) ガラスリスト Glass List Aluminium 60,000 82,000 57 51063061 Screw and Bolt Kit スクリューキット Screw FH Unbraco M5x10 Flatheaded Black Steel 41,000 57,000 58 51063047 シリコンガスケット(フロントガラス用) Silicone Gasket For Front Glass Silicone, Black, 0,6m 28,000 38,000 59 12063638 ドアハンドル　ブラケット　BP Door Handle Bracket BP Cast iron min. 4mm thickness 3,900 5,300 60 10063525 ウッドハンドル Door Handlle Wood Black 7,700 11,000 61 10023580 ヘックスボルト　M6×16 Screw Cylinder head Internal Hex Low head M6x16 St8.8 Black DIN 7984 300 300 62 51063586 51063586(3000mm long + glue + pos63) ガスケット(ドア専用) Gasket Textile Glass 011mm Black ¢#11x1900mm 39,000 53,000 63 ファイバーガラススリーブ Fiber Glass Sleeve 011mm Black ¢#11x70mm 64 51063058 ガスケット(フロントガラス用) Gasket O10mm Soft Self Adhsheive Black 't'10x2000mm 12,000 16,000 65 ヒートシールド(レギュレーター用) Heat Shield For Regulator Steel 66 51065617 シーリングプラグ Sealing Plug Rubber 1,700 2,300 67 ガスケット(モーター用) Gasket For Motor Ceramic Paper 68 ヒートシールド(モーター用) Heat Shield Motor Stainless Steel AISI 304 69 ディスタンスピース(モーター用) Distance Bush For Motor Stainless Steel AISI 304 70 エアボックス Air Box Steel 71 インシュレーションブランケット(エアボックス用) Ceramic Paper 270x201x5mm Ceramic Paper 72 10007913 ガスケット(カバープレート用) Gasket Flat 8x3mm Self Adhsheive Black Glass fibre, 1000mm 1,200 1,700 73 カバープレート(エアボックス用) Cover Plate Air box Steel 74 外気導入口Φ100 Sleeve with flange O100mm (for outside air) 75 リベットピン Pop Rivet M3,2x7,9 Steel 76 51064426 67,68,69(2pcs),75(2pcs)76,77,78,144(2pcs) モーターステッパー Motor Stepper, Outside PM42L-048-285D 16,000 21,000 2026.05.01～定価（税抜） 備考 Jøtul F 373 ADV V2 1/3 MEIKU BP= Sort Iakk/Black Paint, UP= Ulakkert/Unpainted 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 2026.05.01～定価（税抜） 備考 77 モーターギア Motor Giear 68,5mm Steel 78 ブラケット(モーター用) Bracket For Motor Steel 79 マウンティングブラケット ECC Mounting Bracket Steel, Galvanized 80 51063040 80.81 インナーボトム　BP Inner Bottom BP 58,000 80,000 81 ガスケット(インナーボトム用) Gasket For Inner Bottom Ceramic Paper 82 51063042 グレート　BP Grate BP Cast iron min. 4mm thickness 27,000 37,000 83 51062559 51062559(3pcs) バッフルピン Dowel Pin O6x40mm Steel, stainless 1,700 2,300 84 バッフルサポート Support For Baffle Plate Steel, stainless 85 10004953 51063061 Screw and Bolt Kit(10pcs) フランジナット　M5 Flange Nut with ripp EIZn M5 DIN 6923 Steel 200 200 86 10043926 ヒンジピン(ドア用) Hinge Pin For Door Steel, stainless 87 ブラケットダウン Bracket Down( Fastened on Burn Chamber) BP Steel 88 ヒートシールド　ステンレスロワ Heat Shield Stainless Lower Steel, stainless 89 ヒートシールド　ステンレストップ Heat Shield Stainless Top Steel, stainless 90 51063061 Use 10mm long from 51063061 Screw and Bolt Kit ヘックスボルト　シリンダーヘッド　M5×6 Screw Cylinder head Internal Hex M5x6 (door stop) Black, St8.8, ISO 4762 41,000 57,000 91 ヒンジ Hinge Bushing For Door Steel 92 トップブラケット Bracket Top( Fastened on Bum Chamber) BP Steel 93 10004826 51063061 Screw and Bolt Kit(5pcs) スクリューキット　M5×8 Screw Socket Set with Cup point M5x8 DIN 916 Black, St8.8, DIN 916/ISO 4029 200 200 94 10045489 セルフクロージングスプリング Spring For Self Closing Door Mechanism Sprig steel, O11,5xO2,25x79mm 1,400 1,800 94 51064847 93,94,96 セルフクロージングメカニズム Self Closing Door Mechanism 6,000 8,300 96 ヘックスボルト Bolt Hex Socket Head 06 Steel, length 140, without Thread 97 51063036 97,99,141(4pcs) スモークアウトレット　インサイド　CPL Exterior Smoke Outlet 0160 21,000 28,000 98 51037779 98,99,141(4pcs) スモークアウトレット　アウトサイド　CPL Interior Smoke Outlet 0150 24,000 33,000 99 410762-1 50027204 ガスケット(スモークアウトレット用) Gasket 8x3mm Self Adhsheive Black Glass fibre, 500mm 2,000/1M 2,000/1M 100 バーンチャンバー用プロテクション Protection Behind Burn Chamber Steel, stainless 101 スモークアウトレットカバー Smoke Exit Flange BP Steel 102 ブラケット（マグネット用） Bracket For Magnets BP Steel 103 51063061 51063061 Screw and Bolt Kit(5pcs) ヘックスボルト　シリンダーヘッド　M5×20 Screw Cylinder head Internal Hex M5x20 DIN 912 Black, St12.9, ISO 4762 41,000 57,000 104 51063061 51063061 Screw and Bolt Kit(5pcs) ナット　M5 Nut M5 EIZn DIN 934 41,000 57,000 105 セカンドエアーチャンネル Secondary Air Channel Steel 106 51063061 51063061 Screw and Bolt Kit(5pcs) ヘックスボルト　M5×30 Screw Round Head Flange Int Hex M5x30 Black, St10.9 41,000 57,000 107 51063045 107(1pcs),108(2pcs)109(2pcs) マグネットキット（マグネット、スクリュー、ナット） 1 pcs Magnet Sm2Co17 incl screws and nuts 16,000 21,000 108 ロックナット Lock Nut EIZn M4 Steel 109 51063061 51063061 Screw and Bolt Kit(5pcs) ボルト　シリンダーヘッド　M4×10 Screw Cylinder head Internal Hexagon M4x10 Black 41,000 57,000 110 スプリング Spring ESS 0,9x10x50 Steel, stainless 111 51063050 ドアセンサーマグネット Door Sensor Magnet 3,500 4,800 112 10062678 51063061 Screw and Bolt Kit(5pcs) ボルト　シリンダーヘッド　M3×12 Screw Cylinder head Internal Hexagon M3x12 Black 113 10062677 51063061 Screw and Bolt Kit(5pcs) ロックナット　M3 Lock Nut EIZn M3 Steel 114 51065619 110,111,112,113 + all other parts for œmpleting mechanism クロージングセンサーメカニズム Mechanism, Closing Sensor Com ete 14,000 18,000 115 12062669 ターシャリーボックス　BP Tertiary Box BP Steel 116 12062534 51063061 Screw and Bolt Kit(5pcs) ヘックスボルト　M5×20 Screw Internal Hex M5x20 Flatheaded special Black, Steel 117 プライマリーエアパーテーション Partition For Primary Air BP Steel 118 51063044 83 バッフル/バーンプレートサイド/リアキット Kit Vermiculite 63,000 87,000 119 51063043 アッシュパン Ash Tray BP Steel 23,000 32,000 120 ラバーグロメット Rubber Grommet 012 Silicone, black 121 10007642 51063061 Screw and Bolt Kit(5pcs) ロックナット　M5 Lock Nut EIZn M5 DIN 6925 Steel 122 エンジンホルダー Engine Holder Steel 123 51063053 モーターギア Motorgear Aluminium 124 10063523 コントロールボックスブラケット Control Box Bracket Steel 3,400 4,700 125 51063039 125,126, 127,128,143(2pcs) サーモカップル K-type Thermocouple Kit 30,000 42,000 126 ポップナット　M8 Pop Nut M8 3,0-5,5 Steel 127 センサープレート　BP Sensors Plate BP Steel 128 センサープレート　ボトム　BP Sensors Plate Bottom BP Steel 129 ガスケット(サーモカップル用) Gasket Heat resistent fibres 131 51063049 131,113(2pcs),132(2pcs) マグネットリードセンサーキット Magnetic Reed Sensor Kit 7,100 9,800 132 51063061 Screw and Bolt Kit(5pcs) ヘックスボルト　シリンダーヘッド　M3×10 Screw Cylinder head Internal Hex M3x10 DIN 912 Black, St8.8, ISO 4762 133 51063100 LEDライト RGB LED Common Anode Packed 6,600 9,000 135 51063101 135,112(2pcs) USB-C　プラグ USB-C Panel Mount 30,000 41,000 136 コントローラーボックス Controller Box Black Plastie 137 51063048 136,137,138(2pcs) センソリックコントロールボード Zensoric Control Board V1 41,000 57,000 138 51063061 51063061 Screw and Bolt Kit(2pcs) Screw Round Head Int Hex M3x5 Steel, ISO 7380 41,000 57,000 139 USB-C　接続ケーブル Charger Cable USB A-C, 1m Jøtul F 373 ADV V2 2/3 MEIKU BP= Sort Iakk/Black Paint, UP= Ulakkert/Unpainted 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 2026.05.01～定価（税抜） 備考 140 51063061 Screw and Bolt Kit(15pcs) ヘックスボルト（フランジ付き）M5×10 Screw Hex Cap Flange M5x10 DIN 6921 Serrated, Black, St8.8 / ANSI B18.2 141 51063061 Screw and Bolt Kit(5pcs) ヘックスボルト　M5×10 Screw Cylinder head Internal Hex M5x10 DIN 912 Black, St8.8, ISO 4762 142 51063061 Screw and Bolt Kit(5pcs) ヘックスボルト　M5×12 Screw Cylinder head Internal Hex M5x12 DIN 912 Black, St8.8, ISO 4762 143 51063061 Screw and Bolt Kit(15pcs) ヘックスボルト　M5×16 Screw Cylinder head Internal Hex M5x16 DIN 912 Black, St8.8, ISO 4762 144 ヘックスボルト　M5×20 Screw Roundhead W/Flange Internal Hexagon M5x20 St.10.9 145 10062576 ヒートストレージ(F176用：10pcs, 5 layers) Heat accumulating Stones(10pcs, 5 layers) 165,000 165,000 146 51012164 外気導入パイプ Outside Air connection ':0100 62,000 85,000 JOTUL F 171 8 12063643 171 ベース　サイドレフト　BP　171用 Base Low Side Left BP Cast iron min. 4mm thickness 9 12063644 171 ベース　サイドライト　BP　171用 Base Low Side Right BP Cast iron min. 4mm thickness 12 12063645 171 ベース　フロントパネル　BP　171用 Base Low Front BP Cast iron min. 4mm thickness 14 171 ベース　レッグアップ　レフト　171用 Base Low Leg Left UP Cast iron min. 4mm thickness 15 171 ベース　レッグアップ　ライト　171用 Base Low Leg Right UP Cast iron min. 4mm thickness 23 10063552 171 ヒートシールドリア　171用 Heat Shield Rear Complete F 171 Steel, Black Paint 59,000 81,000 JOTUL F 174 / 176 10 12063646 174/176 ベース　サイドレフト　BP　174/176用 Base High Side Left BP Cast iron min. 4mm thickness 11 12063647 174/176 ベース　サイドレフト　BP　174/176用 Base High Side Right BP Cast iron min. 4mm thickness 13 12063648 174/176 ベース　フロントパネル　BP　174/176用 Base High Front BP Cast iron min. 4mm thickness 16 174/176 ベース　レッグアップ　レフト　174/176用 Base High Leg Left UP Cast iron min. 4mm thickness 17 174/176 ベース　レッグアップ　ライト　174/176用 Base High Leg Right UP Cast iron min. 4mm thickness 18 12063649 176 ハイトップ　サイドレフト　BP High Top F 176 Side Left BP Cast iron min. 4mm thickness 19 12063650 176 ハイトップ　サイドライト　BP High Top F 176 Side Right BP Cast iron min. 4mm thickness 20 12063652 176 ハイトップ　トッププレート　BP High Top F 176 Top Plate BP Cast iron min. 4mm thickness 21 12063651 176 ハイトップ　フロントプレート　BP High Top F 176 Front Plate BP Cast iron min. 4mm thickness 22 12063635 176 ハイトップ　サイドブラケット　BP High Top F 176 Side Bracket UP Cast iron min. 4mm thickness 24 10063553 174 ヒートシールドリア　174用 Heat Shield Rear Complete F 174 Steel, Black Paint 64,000 88,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 373 ADV V2 3/3 MEIKU
