ヨツール F170（2024年版）
承認図

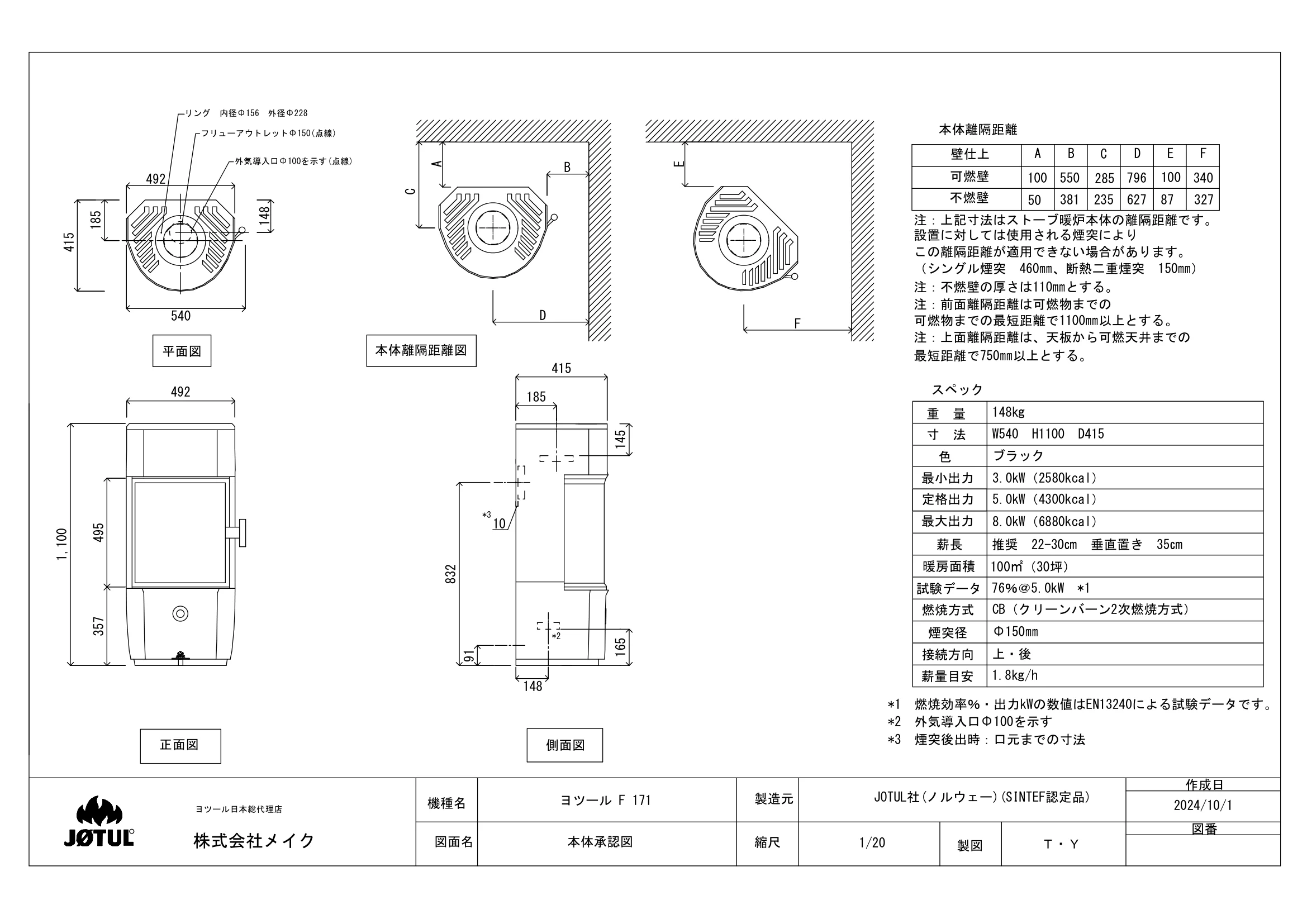

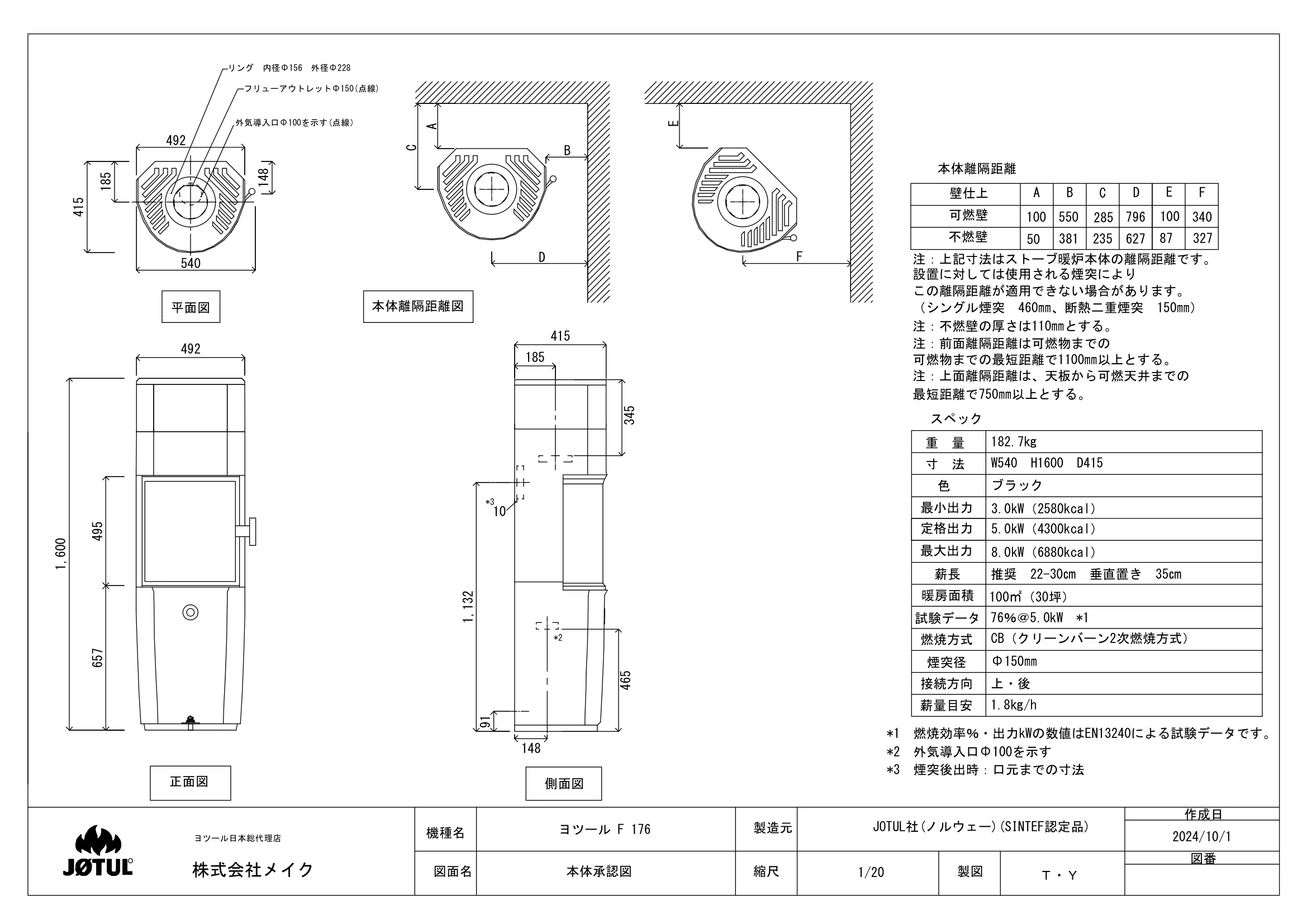

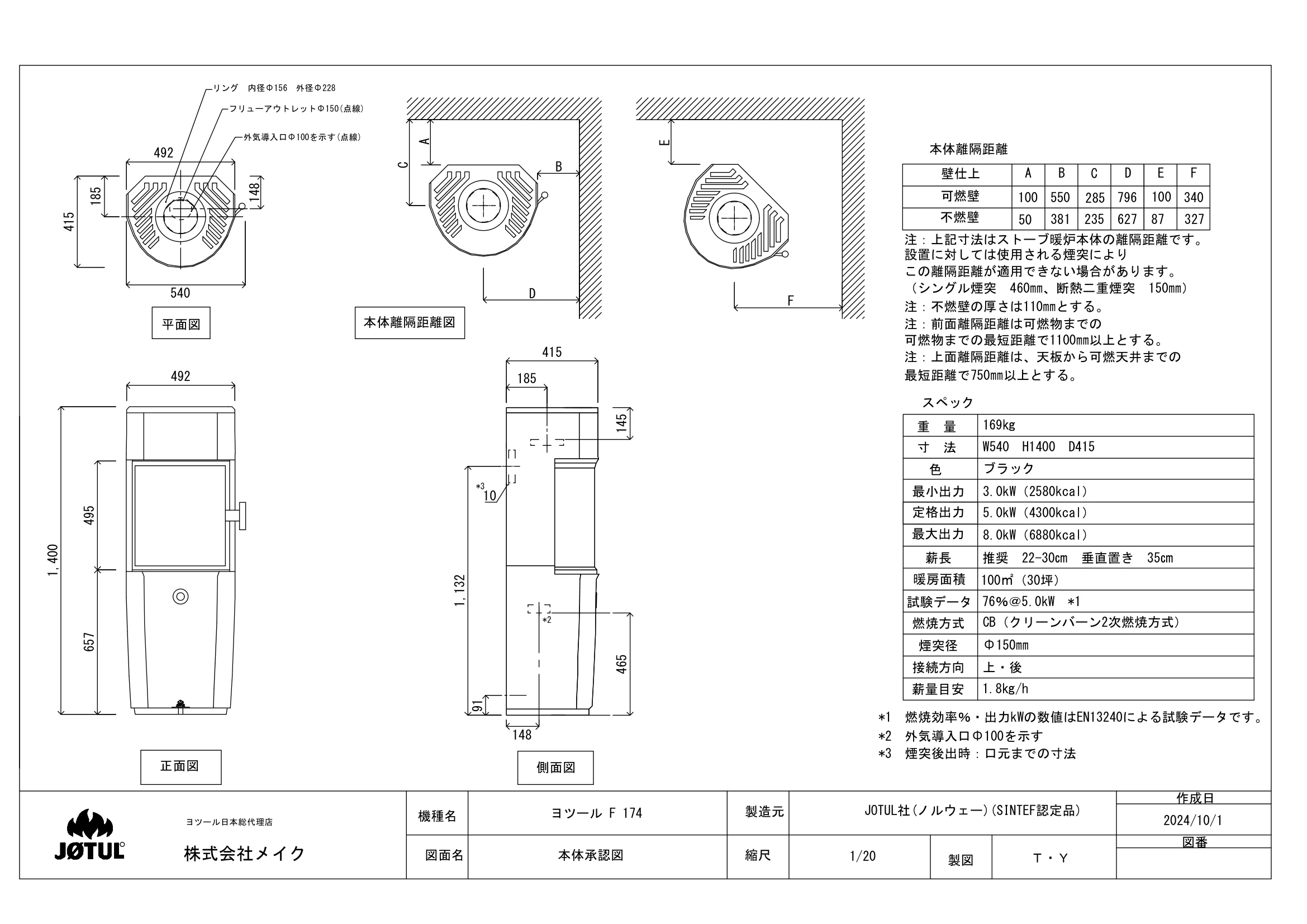

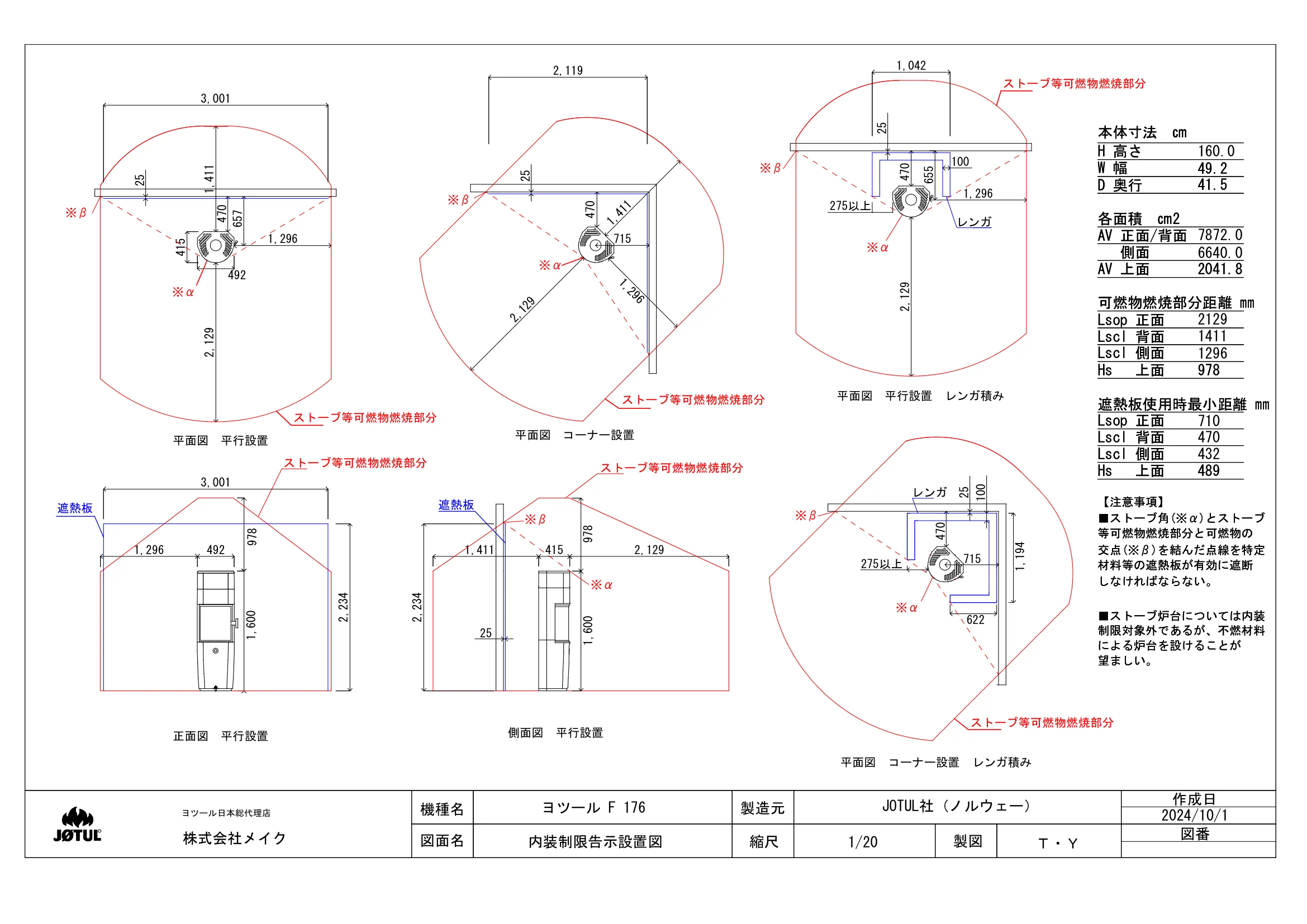

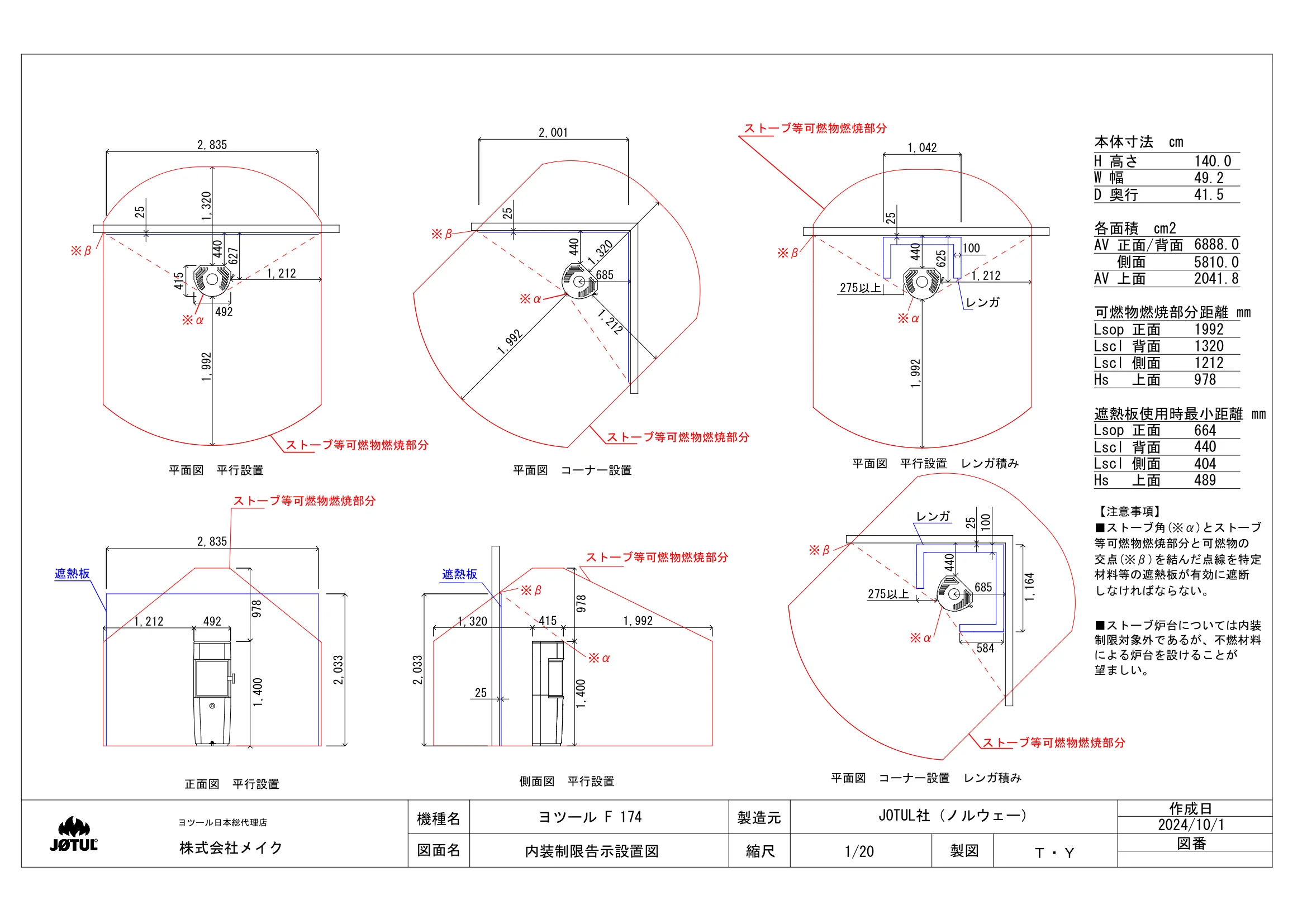

ヨツール日本総代理店 株式会社メイク 製造元 縮尺 1/20 JOTUL社(ノルウェー)(SINTEF認定品) 本体承認図 機種名 図面名 スペック 重　量 寸　法 色 ブラック 側面図 作成日 図番 ヨツール F 171 148㎏ 本体離隔距離 壁仕上 可燃壁 不燃壁 ABCDEF 注：上記寸法はストーブ暖炉本体の離隔距離です。 設置に対しては使用される煙突により この離隔距離が適用できない場合があります。 （シングル煙突　460㎜、断熱二重煙突　150㎜） 注：不燃壁の厚さは110㎜とする。 注：前面離隔距離は可燃物までの 可燃物までの最短距離で1100㎜以上とする。 注：上面離隔距離は、天板から可燃天井までの 最短距離で750㎜以上とする。 550 381 796 627 100 285 100 340 50 235 87 327 定格出力 最大出力 暖房面積 試験データ 燃焼方式 煙突径 接続方向 薪量目安 5.0kW（4300kcal） CB（クリーンバーン2次燃焼方式） Φ150㎜ 上・後 1.8㎏/h *1　燃焼効率％・出力kWの数値はEN13240による試験データです。 76％＠5.0kW　*1 *2　外気導入口Φ100を示す 最小出力 3.0kW（2580kcal） 8.0kW（6880kcal） 100㎡（30坪） Ｔ・Ｙ 製図 *2 W540 H1100 D415 フリューアウトレットΦ150(点線) 外気導入口Φ100を示す(点線) リング　内径Φ156　外径Φ228 正面図 推奨　22-30㎝　垂直置き　35㎝ 415 185 148 492 CABDEF 540 本体離隔距離図 1,100 357 495 492 415 185 145 165 91 832 10 148 薪長 *3 *3　煙突後出時：口元までの寸法 平面図 2024/10/1 ヨツール日本総代理店 株式会社メイク 製造元 縮尺 1/20 JOTUL社(ノルウェー)(SINTEF認定品) 本体承認図 機種名 図面名 スペック 169㎏ 重　量 寸　法 色 ブラック 作成日 図番 ヨツール F 174 W540 H1400 D415 本体離隔距離 壁仕上 可燃壁 不燃壁 ABCDEF 注：上記寸法はストーブ暖炉本体の離隔距離です。 設置に対しては使用される煙突により この離隔距離が適用できない場合があります。 （シングル煙突　460㎜、断熱二重煙突　150㎜） 注：不燃壁の厚さは110㎜とする。 注：前面離隔距離は可燃物までの 可燃物までの最短距離で1100㎜以上とする。 注：上面離隔距離は、天板から可燃天井までの 最短距離で750㎜以上とする。 550 381 796 627 100 285 100 340 50 235 87 327 定格出力 最大出力 暖房面積 試験データ 燃焼方式 煙突径 接続方向 薪量目安 5.0kW（4300kcal） CB（クリーンバーン2次燃焼方式） Φ150㎜ 上・後 1.8㎏/h *1　燃焼効率％・出力kWの数値はEN13240による試験データです。 76％＠5.0kW　*1 *2　外気導入口Φ100を示す 最小出力 3.0kW（2580kcal） 8.0kW（6880kcal） 100㎡（30坪） Ｔ・Ｙ 製図 推奨　22-30㎝　垂直置き　35㎝ 本体離隔距離図 フリューアウトレットΦ150(点線) リング　内径Φ156　外径Φ228 平面図 外気導入口Φ100を示す(点線) 185 415 540 148 ACBDEF *3　煙突後出時：口元までの寸法 薪長 492 *2 10 492 495 657 1,400 91 1,132 415 185 145 465 *3 側面図 正面図 148 2024/10/1 8.0kW（6880kcal） ヨツール日本総代理店 株式会社メイク 製造元 縮尺 1/20 JOTUL社(ノルウェー)(SINTEF認定品) 本体承認図 機種名 図面名 スペック 重　量 寸　法 色 ブラック 作成日 図番 ヨツール F 176 182.7㎏ W540 H1600　D415 本体離隔距離 壁仕上 可燃壁 不燃壁 ABCDEF 注：上記寸法はストーブ暖炉本体の離隔距離です。 設置に対しては使用される煙突により この離隔距離が適用できない場合があります。 （シングル煙突　460㎜、断熱二重煙突　150㎜） 注：不燃壁の厚さは110㎜とする。 注：前面離隔距離は可燃物までの 可燃物までの最短距離で1100㎜以上とする。 注：上面離隔距離は、天板から可燃天井までの 最短距離で750㎜以上とする。 550 381 796 627 100 285 100 340 50 235 87 327 定格出力 最大出力 暖房面積 試験データ 燃焼方式 煙突径 接続方向 薪量目安 5.0kW（4300kcal） CB（クリーンバーン2次燃焼方式） Φ150㎜ 上・後 1.8㎏/h *1　燃焼効率％・出力kWの数値はEN13240による試験データです。 76％＠5.0kW　*1 *2　外気導入口Φ100を示す 最小出力 3.0kW（2580kcal） 100㎡（30坪） Ｔ・Ｙ 製図 推奨　22-30㎝　垂直置き　35㎝ 薪長 本体離隔距離図 フリューアウトレットΦ150(点線) 外気導入口Φ100を示す(点線） リング　内径Φ156　外径Φ228 185 415 148 540 492 ACBDEF 平面図 *3　煙突後出時：口元までの寸法 10 *2 492 495 657 1,600 185 415 91 1,132 *3 側面図 正面図 148 2024/10/1 345 465 本体寸法　㎝ W 幅 D 奥行 各面積　㎝2 AV 正面/背面 側面 AV 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 【注意事項】 ■ストーブ角(※α)とストーブ 等可燃物燃焼部分と可燃物の 交点(※β)を結んだ点線を特定 材料等の遮熱板が有効に遮断 しなければならない。 ■ストーブ炉台については内装 制限対象外であるが、不燃材料 による炉台を設けることが 望ましい。 H 高さ 49.2 41.5 2041.8 978 可燃物燃焼部分距離 ㎜ 遮熱板使用時最小距離 ㎜ ヨツール日本総代理店 株式会社メイク 機種名 図面名 内装制限告示設置図 製造元 縮尺 JOTUL社（ノルウェー） 製図 1/20 Ｔ・Ｙ 作成日 図番 ヨツール F 171 110.0 5412.0 4565.0 1766 1170 1074 589 390 358 489 レンガ 正面図　平行設置 側面図　平行設置 平面図　コーナー設置　レンガ積み 平面図　平行設置 平面図　コーナー設置 平面図　平行設置　レンガ積み レンガ 2,562 415 1,170 1,074 492 440 1,812 1,766 275以上 1,042 390 575 1,766 100 685 1,074 2,562 1,074 492 1,732 1,732 415 1,766 1,170 978 1,100 ストーブ等可燃物燃焼部分 685 440 2024/10/1 1,766 538 275以上 100 25 1,164 390 1,074 577 1,170 25 25 25 25 978 1,100 遮熱板 遮熱板 ※β ※α ※α ※β ※β ※α ※β ※α ストーブ等可燃物燃焼部分 ※β ※α ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ヨツール日本総代理店 株式会社メイク 機種名 図面名 ヨツール F 174 内装制限告示設置図 製造元 縮尺 JOTUL社（ノルウェー） 製図 1/20 Ｔ・Ｙ 本体寸法　㎝ W 幅 D 奥行 各面積　㎝2 AV 正面/背面 側面 AV 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 【注意事項】 ■ストーブ角(※α)とストーブ 等可燃物燃焼部分と可燃物の 交点(※β)を結んだ点線を特定 材料等の遮熱板が有効に遮断 しなければならない。 ■ストーブ炉台については内装 制限対象外であるが、不燃材料 による炉台を設けることが 望ましい。 H 高さ 140.0 49.2 41.5 5810.0 2041.8 1992 1320 1212 978 664 440 404 489 可燃物燃焼部分距離 ㎜ 遮熱板使用時最小距離 ㎜ 6888.0 正面図　平行設置 側面図　平行設置 レンガ 平面図　コーナー設置　レンガ積み 平面図　平行設置 平面図　コーナー設置 平面図　平行設置　レンガ積み 作成日 図番 275以上 レンガ 2,835 415 1,320 1,212 1,992 492 2,001 440 685 1,992 1,042 440 1,212 1,992 625 100 2,835 1,212 492 2,033 415 1,992 2,033 978 1,400 1,320 440 685 2024/10/1 275以上 100 25 584 1,164 440 627 1,212 1,320 25 25 25 25 1,400 978 遮熱板 遮熱板 ※β ※α ※α ※β ※β ※α ストーブ等可燃物燃焼部分 ※α ストーブ等可燃物燃焼部分 ※β ※β ※α ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 本体寸法　㎝ W 幅 D 奥行 各面積　㎝2 AV 正面/背面 側面 AV 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 【注意事項】 ■ストーブ角(※α)とストーブ 等可燃物燃焼部分と可燃物の 交点(※β)を結んだ点線を特定 材料等の遮熱板が有効に遮断 しなければならない。 ■ストーブ炉台については内装 制限対象外であるが、不燃材料 による炉台を設けることが 望ましい。 H 高さ 49.2 41.5 2041.8 可燃物燃焼部分距離 ㎜ 遮熱板使用時最小距離 ㎜ 本体寸法　㎝ W 幅 D 奥行 各面積　㎝2 AV 正面/背面 側面 AV 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 Lsop 正面 Lscl 背面 Lscl 側面 Hs 上面 【注意事項】 ■ストーブ角(※α)とストーブ 等可燃物燃焼部分と可燃物の 交点(※β)を結んだ点線を特定 材料等の遮熱板が有効に遮断 しなければならない。 ■ストーブ炉台については内装 制限対象外であるが、不燃材料 による炉台を設けることが 望ましい。 H 高さ 49.2 41.5 2041.8 978 489 可燃物燃焼部分距離 ㎜ 遮熱板使用時最小距離 ㎜ ヨツール日本総代理店 株式会社メイク 機種名 図面名 内装制限告示設置図 製造元 縮尺 JOTUL社（ノルウェー） 製図 1/20 Ｔ・Ｙ 作成日 図番 ヨツール F 176 160.0 7872.0 6640.0 1411 2129 1296 978 710 470 432 489 正面図　平行設置 側面図　平行設置 レンガ 平面図　平行設置 レンガ 平面図　平行設置　レンガ積み 平面図　コーナー設置　レンガ積み 275以上 3,001 1,296 415 492 2,129 1,411 1,042 1,296 2,129 470 655 100 2,234 1,296 492 3,001 415 2,129 2,234 978 1,600 1,411 470 715 2024/10/1 275以上 25 100 2,119 470 715 2,129 平面図　コーナー設置 1,194 622 657 470 1,296 1,411 25 25 25 1,600 978 25 遮熱板 遮熱板 ※β ※α ※β ※α ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ※α ※β ※β ※α ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ※β ※α ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分
