ヨツール F200 F205（2026年版）
パーツリスト

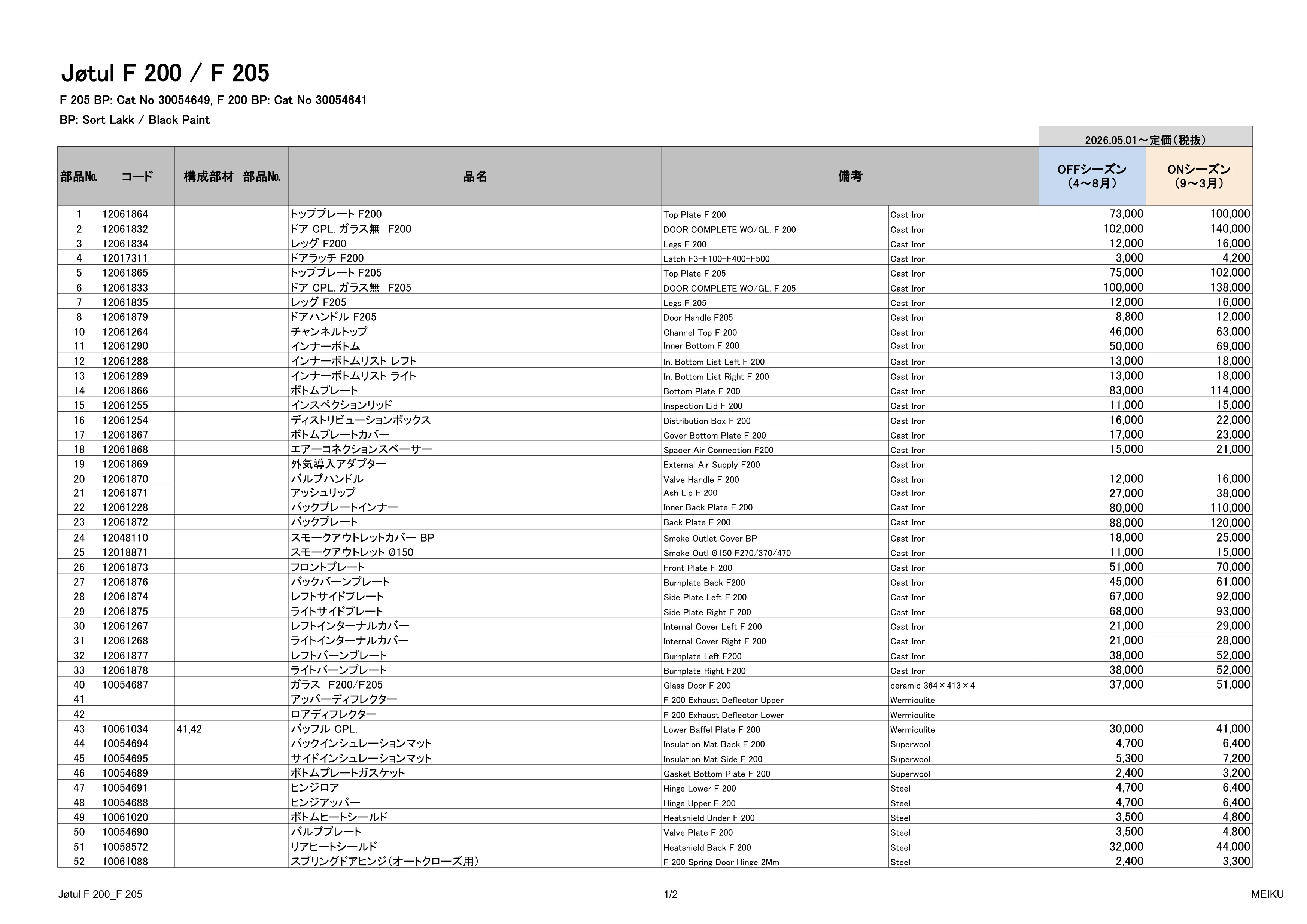

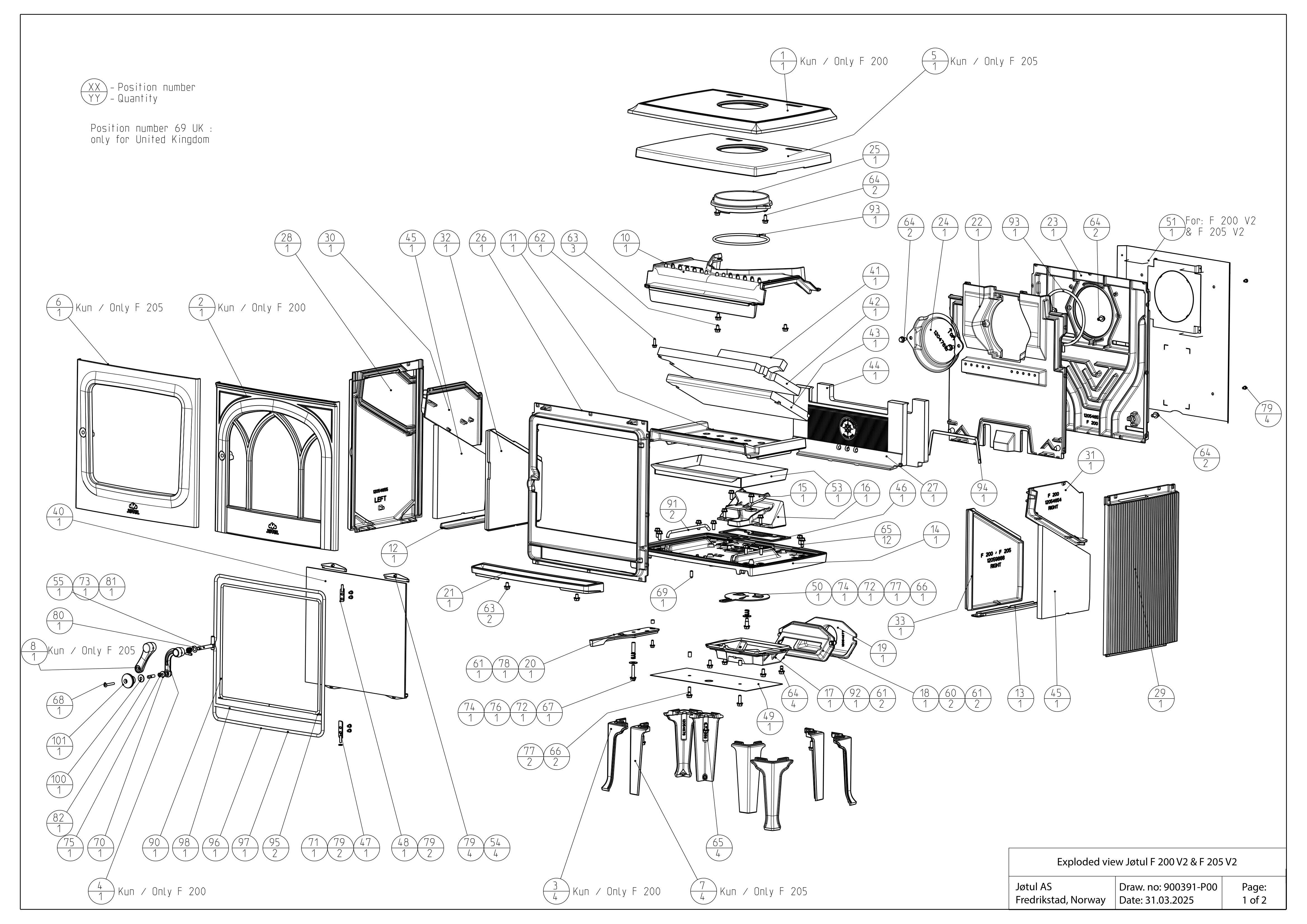

Exploded view Jøtul F 200 V2 & F 205 V2 Jøtul AS Fredrikstad, Norway Draw. no: 900391-P00 Date: 31.03.2025 Page: 1 of 2 Jøtul F 200 / F 205 F 205 BP: Cat No 30054649, F 200 BP: Cat No 30054641 BP: Sort Lakk / Black Paint 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12061864 トッププレート F200 Top Plate F 200 Cast Iron 73,000 100,000 2 12061832 ドア CPL. ガラス無　F200 DOOR COMPLETE WO/GL. F 200 Cast Iron 102,000 140,000 3 12061834 レッグ F200 Legs F 200 Cast Iron 12,000 16,000 4 12017311 ドアラッチ F200 Latch F3-F100-F400-F500 Cast Iron 3,000 4,200 5 12061865 トッププレート F205 Top Plate F 205 Cast Iron 75,000 102,000 6 12061833 ドア CPL. ガラス無　F205 DOOR COMPLETE WO/GL. F 205 Cast Iron 100,000 138,000 7 12061835 レッグ F205 Legs F 205 Cast Iron 12,000 16,000 8 12061879 ドアハンドル F205 Door Handle F205 Cast Iron 8,800 12,000 10 12061264 チャンネルトップ Channel Top F 200 Cast Iron 46,000 63,000 11 12061290 インナーボトム Inner Bottom F 200 Cast Iron 50,000 69,000 12 12061288 インナーボトムリスト レフト In. Bottom List Left F 200 Cast Iron 13,000 18,000 13 12061289 インナーボトムリスト ライト In. Bottom List Right F 200 Cast Iron 13,000 18,000 14 12061866 ボトムプレート Bottom Plate F 200 Cast Iron 83,000 114,000 15 12061255 インスペクションリッド Inspection Lid F 200 Cast Iron 11,000 15,000 16 12061254 ディストリビューションボックス Distribution Box F 200 Cast Iron 16,000 22,000 17 12061867 ボトムプレートカバー Cover Bottom Plate F 200 Cast Iron 17,000 23,000 18 12061868 エアーコネクションスペーサー Spacer Air Connection F200 Cast Iron 15,000 21,000 19 12061869 外気導入アダプター External Air Supply F200 Cast Iron 20 12061870 バルブハンドル Valve Handle F 200 Cast Iron 12,000 16,000 21 12061871 アッシュリップ Ash Lip F 200 Cast Iron 27,000 38,000 22 12061228 バックプレートインナー Inner Back Plate F 200 Cast Iron 80,000 110,000 23 12061872 バックプレート Back Plate F 200 Cast Iron 88,000 120,000 24 12048110 スモークアウトレットカバー BP Smoke Outlet Cover BP Cast Iron 18,000 25,000 25 12018871 スモークアウトレット Ø150 Smoke Outl Ø150 F270/370/470 Cast Iron 11,000 15,000 26 12061873 フロントプレート Front Plate F 200 Cast Iron 51,000 70,000 27 12061876 バックバーンプレート Burnplate Back F200 Cast Iron 45,000 61,000 28 12061874 レフトサイドプレート Side Plate Left F 200 Cast Iron 67,000 92,000 29 12061875 ライトサイドプレート Side Plate Right F 200 Cast Iron 68,000 93,000 30 12061267 レフトインターナルカバー Internal Cover Left F 200 Cast Iron 21,000 29,000 31 12061268 ライトインターナルカバー Internal Cover Right F 200 Cast Iron 21,000 28,000 32 12061877 レフトバーンプレート Burnplate Left F200 Cast Iron 38,000 52,000 33 12061878 ライトバーンプレート Burnplate Right F200 Cast Iron 38,000 52,000 40 10054687 ガラス　Ｆ200/Ｆ205 Glass Door F 200 ceramic 364×413×4 37,000 51,000 41 アッパーディフレクター F 200 Exhaust Deflector Upper Wermiculite 42 ロアディフレクター F 200 Exhaust Deflector Lower Wermiculite 43 10061034 41,42 バッフル CPL. Lower Baffel Plate F 200 Wermiculite 30,000 41,000 44 10054694 バックインシュレーションマット Insulation Mat Back F 200 Superwool 4,700 6,400 45 10054695 サイドインシュレーションマット Insulation Mat Side F 200 Superwool 5,300 7,200 46 10054689 ボトムプレートガスケット Gasket Bottom Plate F 200 Superwool 2,400 3,200 47 10054691 ヒンジロア Hinge Lower F 200 Steel 4,700 6,400 48 10054688 ヒンジアッパー Hinge Upper F 200 Steel 4,700 6,400 49 10061020 ボトムヒートシールド Heatshield Under F 200 Steel 3,500 4,800 50 10054690 バルブプレート Valve Plate F 200 Steel 3,500 4,800 51 10058572 リアヒートシールド Heatshield Back F 200 Steel 32,000 44,000 52 10061088 スプリングドアヒンジ（オートクローズ用） F 200 Spring Door Hinge 2Mm Steel 2,400 3,300 備考 2026.05.01～定価（税抜） Jøtul F 200_F 205 1/2 MEIKU 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 53 10047095 アッシュパン Ash Pan Steel 15,000 21,000 54 12020930 ガラスクリップ Glassclip For No 3/8/100/500 Steel 1,100 1,500 55 10024515 ラッチボルト Latch Bolt Frontdoor F500/100 Steel 2,000 2,700 60 10023666 ナット M6 NUT HEX CAP FL M6 ST8.8 PHOS Steel 200 200 61 10023541 スクリュー M6×16 SCR HEXCAP FL M6X16 ST8,8 PHOS Steel 200 200 62 10023540 スクリュー M6×20 SCR HEXCAP FL M6X20 ST8.8 UNTR Steel 200 200 63 10023660 スクリュー M8×12 SCR HEX FL M8X12 ST8,8 FOSFAT Steel 500 600 64 10023661 スクリュー M8×16 SCR HEXCAP FL M8X16 ST8,8 PHOS Steel 200 200 65 10023662 スクリュー M8×20 SCR HEXCAP FL M8X20 ST8,8 PHOS Steel 300 300 66 10023663 スクリュー M8×25 SCR HEXCAP FL M8X25 ST8,8 PHOS Steel 500 600 67 10023665 スクリュー M8×40 SCR HEXCAP FL M8X40 ST8,8 UNTR Steel 500 600 68 10023611 スクリュー M6×40 SCREW MACH PANH POZ M6X40 ELZN Steel 100 100 69 10023711 スレッドピン M8×20 THREADPIN M8X20 DIN 916 Steel 300 300 70 10023780 ワッシャー Ø6,4×Ø18×1,6 WASHER Ø6,4XØ18X1,6 ST8,8 UNTR Steel 100 100 71 10024339 ワッシャー Ø12.0×Ø6.2×1.8 WASHER BRASS Ø12,0XØ6,2X1,8 Steel 500 600 72 10023578 ワッシャー Ø10.5×Ø25×1.5 WASHER Ø10,5XØ25X1,5 STEEL BLA Steel 300 300 73 10024011 スプリング SPRING F/LATCH Steel 300 300 74 10026565 バルブ用スプリング SPRING FOR VALVES Steel 300 300 75 10023475 ナット M6 NUT HEX M6 ST8,8 UNTR Steel 200 200 76 10025839 スペーサーチューブ Ø10×Ø8,1×31 SPACER TUBE Ø10XØ8,1X31 Steel 700 900 77 10037359 スリーブ Ø10×Ø8×15 SLEEVE Ø10XØ8X15 Steel 1,800 2,400 78 10024413 スリーブ Ø10×Ø6.2×10 SLEEVE Ø10XØ6,2X10 Steel 500 600 79 10023561 スクリュー M6×8 SCR CYLH INTHEX M6X8 LOWH M6X8 Steel 200 200 80 10023672 ワッシャー Ø10.1×Ø19.4×0.9 WASHER Ø10,1XØ19,4X0,9 STEEL B Steel 700 900 81 10023684 スクリュー M6×25 SCREW SOC LONG D POINT M6X25 Steel 500 600 82 10024023 スリーブ Ø8×6 L＝27.5 DISTANCELOCK NO 3TD 8X6 27,5 Steel 300 300 90 5063-1 ガスケット Ø6.4×1600 （ガラス用） Gasket Door Glass LD-250-2 graph Ø6,4x1600mm 2,000/2M 2,000/2M 91 5063-1 ガスケット Ø6.4×210 （ボトムプレート＆アッシュパン用） Gasket Bottom Plate & Ash Pan LD-250-2 graph Ø6,4x210mm 1,000/1M 1,000/1M 92 5063-1 ガスケット Ø6.4×210 （ボトムプレートカバー＆ボトムプレート用） Gasket Cover Bottom Plate & Bottomplate LD-250-2 graph Ø6,4x1000mm 1,000/1M 1,000/1M 93 5063-1 ガスケット Ø6.4×600 （スモークアウトレット＆カバー用） Gasket Smoke Outlet And Cover LD-250-2 graph Ø6,4x600mm 1,000/1M 1,000/1M 94 410762-1 ガスケット V-125×250 （バックプレートインナー＆ディストリビューションボックス用）Gasket Inner Back Plate & Distrubution Box V-125x250mm 2,000/1M 2,000/1M 95 410762-1 ガスケット V-125×30 （ガラスアンダー用） Gasket Under Glass V-125x30mm 2,000/1M 2,000/1M 96 10051974 ロープコネクションチューブ Rope Connection Tube 500 600 97 5095-1 ガスケット Ø9.5×2000 （ドア用） Gasket Between Door And Front LD 375-2 Ø9,5x2000mm 3,200/2M 3,200/2M 98 5095-1 ガスケット Ø9.5×500 （ドアフロント用） Gasket Between Door And Front LD 375-2 Ø9,5x500mm 1,600/1M 1,600/1M 100 10023919 インシュレーションワッシャー INSUL.WASHER FOR WOODEN KNOB 500 600 101 10024025 ウッドノブ Wood Handle Wood 1,800 2,400 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 200_F 205 2/2 MEIKU
