ヨツール F373ADV（2026年版）
パーツリスト

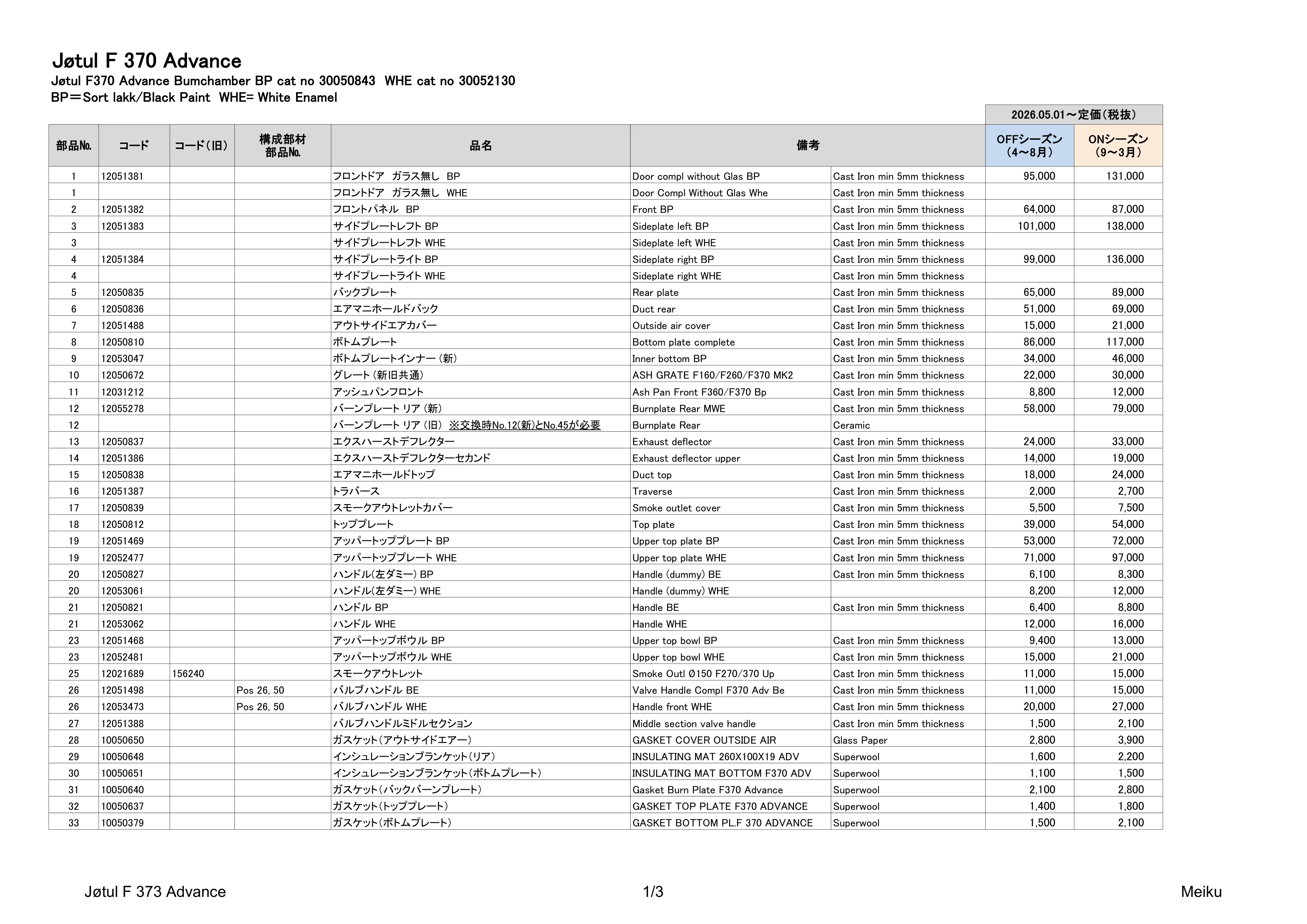

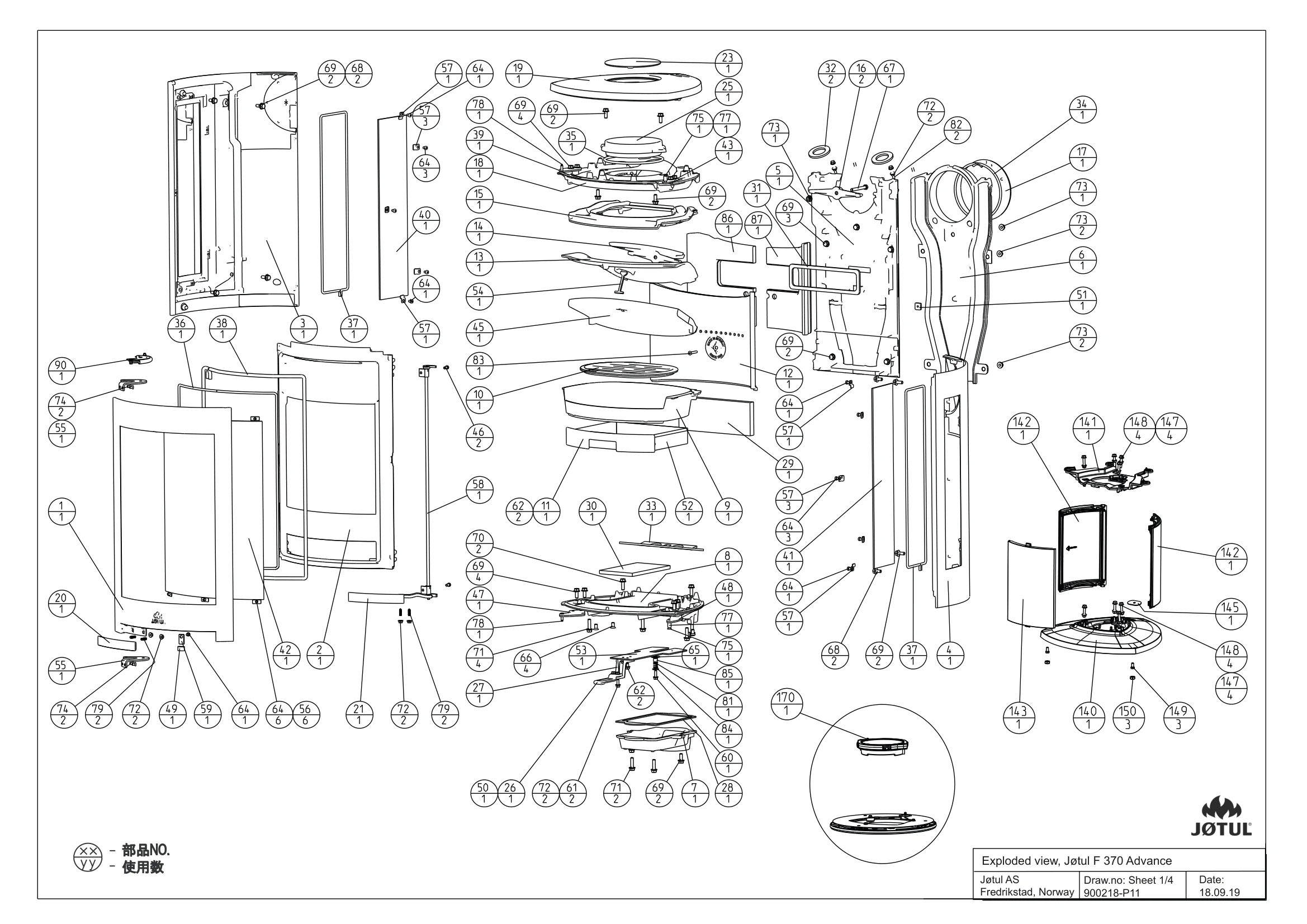

Exploded view, Jøtul F 370 Advance Jøtul AS Fredrikstad, Norway Draw.no: Sheet 1/4 900218-P11 Date: 18.09.19 Jøtul F 370 Advance Jøtul F370 Advance Bumchamber BP cat no 30050843　WHE cat no 30052130 BP＝Sort lakk/Black Paint WHE= White Enamel 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12051381 フロントドア　ガラス無し　BP Door compl without Glas BP Cast Iron min 5mm thickness 95,000 131,000 1 フロントドア　ガラス無し　WHE Door Compl Without Glas Whe Cast Iron min 5mm thickness 2 12051382 フロントパネル BP Front BP Cast Iron min 5mm thickness 64,000 87,000 3 12051383 サイドプレートレフト BP Sideplate left BP Cast Iron min 5mm thickness 101,000 138,000 3 サイドプレートレフト WHE Sideplate left WHE Cast Iron min 5mm thickness 4 12051384 サイドプレートライト BP Sideplate right BP Cast Iron min 5mm thickness 99,000 136,000 4 サイドプレートライト WHE Sideplate right WHE Cast Iron min 5mm thickness 5 12050835 バックプレート Rear plate Cast Iron min 5mm thickness 65,000 89,000 6 12050836 エアマニホールドバック Duct rear Cast Iron min 5mm thickness 51,000 69,000 7 12051488 アウトサイドエアカバー Outside air cover Cast Iron min 5mm thickness 15,000 21,000 8 12050810 ボトムプレート Bottom plate complete Cast Iron min 5mm thickness 86,000 117,000 9 12053047 ボトムプレートインナー (新) Inner bottom BP Cast Iron min 5mm thickness 34,000 46,000 10 12050672 グレート (新旧共通) ASH GRATE F160/F260/F370 MK2 Cast Iron min 5mm thickness 22,000 30,000 11 12031212 アッシュパンフロント Ash Pan Front F360/F370 Bp Cast Iron min 5mm thickness 8,800 12,000 12 12055278 バーンプレート リア (新) Burnplate Rear MWE Cast Iron min 5mm thickness 58,000 79,000 12 バーンプレート リア (旧)　※交換時No.12(新)とNo.45が必要 Burnplate Rear Ceramic 13 12050837 エクスハーストデフレクター Exhaust deflector Cast Iron min 5mm thickness 24,000 33,000 14 12051386 エクスハーストデフレクターセカンド Exhaust deflector upper Cast Iron min 5mm thickness 14,000 19,000 15 12050838 エアマニホールドトップ Duct top Cast Iron min 5mm thickness 18,000 24,000 16 12051387 トラバース Traverse Cast Iron min 5mm thickness 2,000 2,700 17 12050839 スモークアウトレットカバー Smoke outlet cover Cast Iron min 5mm thickness 5,500 7,500 18 12050812 トッププレート Top plate Cast Iron min 5mm thickness 39,000 54,000 19 12051469 アッパートッププレート BP Upper top plate BP Cast Iron min 5mm thickness 53,000 72,000 19 12052477 アッパートッププレート WHE Upper top plate WHE Cast Iron min 5mm thickness 71,000 97,000 20 12050827 ハンドル(左ダミー) BP Handle (dummy) BE Cast Iron min 5mm thickness 6,100 8,300 20 12053061 ハンドル(左ダミー) WHE Handle (dummy) WHE 8,200 12,000 21 12050821 ハンドル BP Handle BE Cast Iron min 5mm thickness 6,400 8,800 21 12053062 ハンドル WHE Handle WHE 12,000 16,000 23 12051468 アッパートップボウル BP Upper top bowl BP Cast Iron min 5mm thickness 9,400 13,000 23 12052481 アッパートップボウル WHE Upper top bowl WHE Cast Iron min 5mm thickness 15,000 21,000 25 12021689 156240 スモークアウトレット Smoke Outl Ø150 F270/370 Up Cast Iron min 5mm thickness 11,000 15,000 26 12051498 Pos 26, 50 バルブハンドル BE Valve Handle Compl F370 Adv Be Cast Iron min 5mm thickness 11,000 15,000 26 12053473 Pos 26, 50 バルブハンドル WHE Handle front WHE Cast Iron min 5mm thickness 20,000 27,000 27 12051388 バルブハンドルミドルセクション Middle section valve handle Cast Iron min 5mm thickness 1,500 2,100 28 10050650 ガスケット（アウトサイドエアー） GASKET COVER OUTSIDE AIR Glass Paper 2,800 3,900 29 10050648 インシュレーションブランケット（リア） INSULATING MAT 260X100X19 ADV Superwool 1,600 2,200 30 10050651 インシュレーションブランケット（ボトムプレート） INSULATING MAT BOTTOM F370 ADV Superwool 1,100 1,500 31 10050640 ガスケット（バックバーンプレート） Gasket Burn Plate F370 Advance Superwool 2,100 2,800 32 10050637 ガスケット（トッププレート） GASKET TOP PLATE F370 ADVANCE Superwool 1,400 1,800 33 10050379 ガスケット（ボトムプレート） GASKET BOTTOM PL.F 370 ADVANCE Superwool 1,500 2,100 備考 2026.05.01～定価（税抜） Jøtul F 373 Advance 1/3 Meiku 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 34 5063-1 ガスケットΦ6.4×600mm（スモークアウトレットカバー用） Gasket Smoke Outlet Cover 1,000/1M 1,000/1M 35 5063-1 ガスケットΦ6.4×600mm（スモークアウトレット用） Gasket Smoke Outlet 1,000/1M 1,000/1M 36 5063-1 ガスケットΦ6.4×2100mm（ドアガラス用） Gasket Door glas 3,000/3M 3,000/3M 37 5063-1 ガスケットΦ6.4×1500mm（サイドガラス用） Gasket Side Glas 2,000/2M 2,000/2M 38 5086-1 ガスケットΦ8.4×2400mm（ドア用） Gasket Between Door and Front 4,500/3M 4,500/3M 39 12019114 10449818 ヒンジドアアッパー Hinge/Lock F360/F370/F470 Cast Iron min 5mm thickness 3,300 4,500 40 10050513 サイドガラスレフト GLAS SIDE LEFT F370 ADVANCE IR coated Ceramic glass with Paint area 30,000 42,000 41 10050629 サイドガラスライト GLASS SIDE RIGHT F370 ADV IR coated Ceramic glass with Paint area 30,000 42,000 42 10050051 フロントガラス Glass door Ceramic 356×537×4 66,000 91,000 43 12044103 ヒンジドアロックアッパー HINGE/DOOR LOCK STANDARD UP Cast Iron min 5mm thickness 1,800 2,400 45 10059780 Pos 45,86,87 バッフル＆インシュレーションバックバーンプレートLRセット BAFFLE+INSUL. PL. F360/F370ADV Vermiculite 21,000 28,000 46 10051080 スクリューM6×12mm SCREW CYLH INT HEX M6x12 LOW M6x12 200 200 47 12051504 ドアヒンジボトム Hinge Bracket Lower F370 Adv Cast Iron min 5mm thickness 4,100 5,600 48 12051508 ドアロックヒンジボトム Hinge door lock lower Cast Iron min 5mm thickness 4,700 6,500 49 10026076 221897 ドアハンドル受け(シリコン) Damper Door Handle F370/470 Silicone 2mm 1,100 1,500 50 10050647 バルブハンドルプレート PLATE FOR HANDLE AIRVALVE F370 Stainless 4,000 5,500 51 10050867 アタッチメントブラケット LOCK BRICK F370 ADVANCE Stainless 1,800 2,400 52 10050636 アッシュパン ASH PAN F 370 ADV Aludip 12,000 16,000 53 10050316 バルブプレート Valve plate Steel 3,600 5,000 54 10038553 バッフルロック Baffle Lock Steel 1,100 1,500 55 10025980 221662 ドアヒンジ Hinge Door F360/F370 Steel 8,000 11,000 56 10026601 223567 ガラスクリップ25×18mm Glass Clip I 570 25X20 Steel 700 700 57 10023957 125753 ガラスクリップ Clips For Glass For No.8-17-18 Steel 200 200 58 10050248 ドアメカニズムロッキングCPL Lock. Mech Door Compl F370 Adv Steel 23,000 32,000 59 10024253 128401 ダンパーブラケット Supp Piece Airv. Han. F/Damper Steel 2,000 2,700 60 10023540 117117 スクリュー HEX M6×20mm Scr Hexcap Fl M6X20 St8.8 Untr Steel 200 200 61 10023541 117118 スクリュー HEX M6×16mm Scr Hexcap Fl M6X16 St8,8 Phos Steel 200 200 62 10023544 117129 スクリュー HEX M6×10mm Scr Hexcap Fl M6X10 St8.8 Ubeh Steel 200 200 63 10023545 117130 スクリュー HEX M6×12mm Scr Hex Fl M6X12 St8,8 Fosfat Steel 200 200 64 10023561 117505 スクリュー HEX M6×8mm Scr Cylh Inthex M6X8 Lowh M6X8 Steel 200 200 65 10023578 117587 ワッシャー M10 Φ10.5×Φ25×1.5mm Washer Ø10,5Xø25X1,5 Steel Bla Steel 300 300 66 10023595 117739 フラットソケット M8×16mm Screw Flat Inthex M8X16 St8,8 Steel 300 300 67 10023654 117866 スクリュー HEX M8×70mm Screw Hex M8X70 St8,8 Elzn Steel 300 300 68 10023661 117874 スクリュー HEX M8×16mm Scr Hexcap Fl M8X16 St8,8 Phos Steel 200 200 69 10023662 117875 スクリュー HEX M8×20mm Scr Hexcap Fl M8X20 St8,8 Phos Steel 300 300 70 10023663 117876 スクリュー HEX M8×25mm Scr Hexcap Fl M8X25 St8,8 Phos Steel 500 600 71 10023664 117877 スクリュー HEX M8×30mm Scr Hex Fl M8X30 St8,8 Fosfat Steel 300 300 72 10023666 117880 ナット HEX M8ナット Nut Hex Cap Fl M6 St8.8 Phos Steel 200 200 73 10023667 117881 ナット HEX M8ナット Nut Hex Cap Fl M8 St8,8 Untr Steel 300 300 74 10023707 118136 フラットソケット M6×10mm Screw Fl Inthex M6X10 Din7991 Steel 200 200 75 10023725 118160 スクリュー/スリーブ M6×25mm/6mm Scr Inth M6X25 Part Thread 6Mm Stanless 500 600 77 10023998 126109 スリーブ Φ10×Φ6.2×15mm Sleeve Ø10Xø6,2X15 Steel 500 600 78 10024104 127076 ヒンジピン Hinge Pin 06 X 24 Blackcrom Steel 300 300 Jøtul F 373 Advance 2/3 Meiku 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 79 10023639 117835 スクリュー M6×20 Scr Socketset W/Cone M6X20 Steel 200 200 81 10026565 223471 スプリング Spring For Valves Stanless 300 300 82 10023547 117139 スクリュー M6×35 Scr Hexcap Fl M6X35 St8.8 Untr Steel 200 200 83 10055900 スクリュー M6×35 Screw Counters 6Hex M6X35 A4 Stanless 1,000 1,000 84 10023780 120004 ワッシャー Φ6.4×Φ18×1.6mm Washer Ø6,4Xø18X1,6 St8,8 Untr Steel 100 100 85 10024197 128112 スリーブ Φ12/82×10mm Sleeve f/door bolt Steel 1,600 2,100 86 45参照 インシュレーションバックバーンプレートL Vermiculite 87 45参照 インシュレーションバックバーンプレートR Vermiculite 88 10023475 116832 ナット HEX M6ナット Nut Hex M6 St8,8 Untr Steel 200 200 140 12051392 ペデスタルボトムプレート BP Pedestal bottom BP Cast Iron min 5mm thickness 67,000 92,000 140 12052111 ペデスタルボトムプレート WHE PEDESTAL BOTTOMPL F370ADV WHE Cast Iron min 5mm thickness 88,000 120,000 141 12050925 ペデスタルトッププレート Pedestal top Cast Iron min 5mm thickness 18,000 24,000 142 12051393 ペデスタルサイドプレート BP Pedestal side BP Cast Iron min 5mm thickness 27,000 37,000 142 12052112 ペデスタルサイドプレート WHE PEDESTAL SIDE F370 ADV WHE Cast Iron min 5mm thickness 38,000 52,000 143 12051394 ペデスタルフロントプレート BP Pedestal front BP Cast Iron min 5mm thickness 25,000 34,000 143 12052113 ペデスタルフロントプレート WHE PEDESTAL FRONT F370 ADV WHE Cast Iron min 5mm thickness 36,000 49,000 145 10050622 ペデスタルカバーWP COVER PEDESTAL F 370 WP Steel 2,100 2,800 145 10050736 ペデスタルカバーBP Pedestal cover BP Steel 2,100 2,900 147 10023667 117881 ナット HEX M8ナット NUT HEX CAP FL M8 ST8,8 UNTR Steel 300 300 148 10023665 117879 スクリュー HEX M8×40mm SCR HEXCAP FL M8X40 ST8,8 UNTR Steel 500 600 149 10023465 116650 スクリューキャップ HEX M8×16mm SCREW HEX M8X16 ST8,8 ELZN Steel 300 300 150 10026268 222664 プロテクションキャップ M8 BP PROTECTION CAP M8 HEX BLACK Polypropylene 200 200 170 51050989 ターンプレート REVOLVING KIT F373 ADV Oppdatert dreistuss inkl kulelager 140,000 140,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 373 Advance 3/3 Meiku
