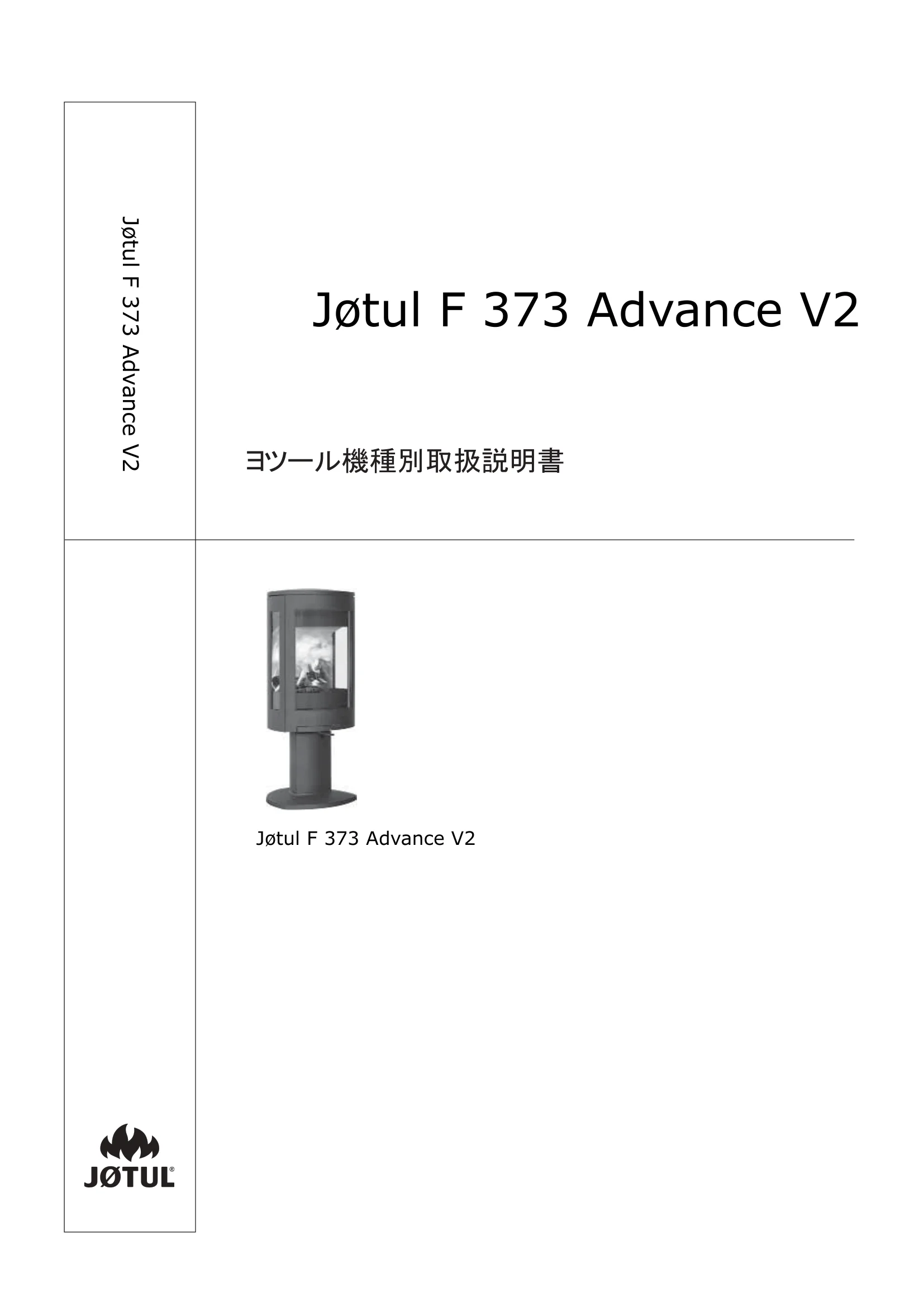

ヨツール F373V2ADV（2023年版）
取扱説明書

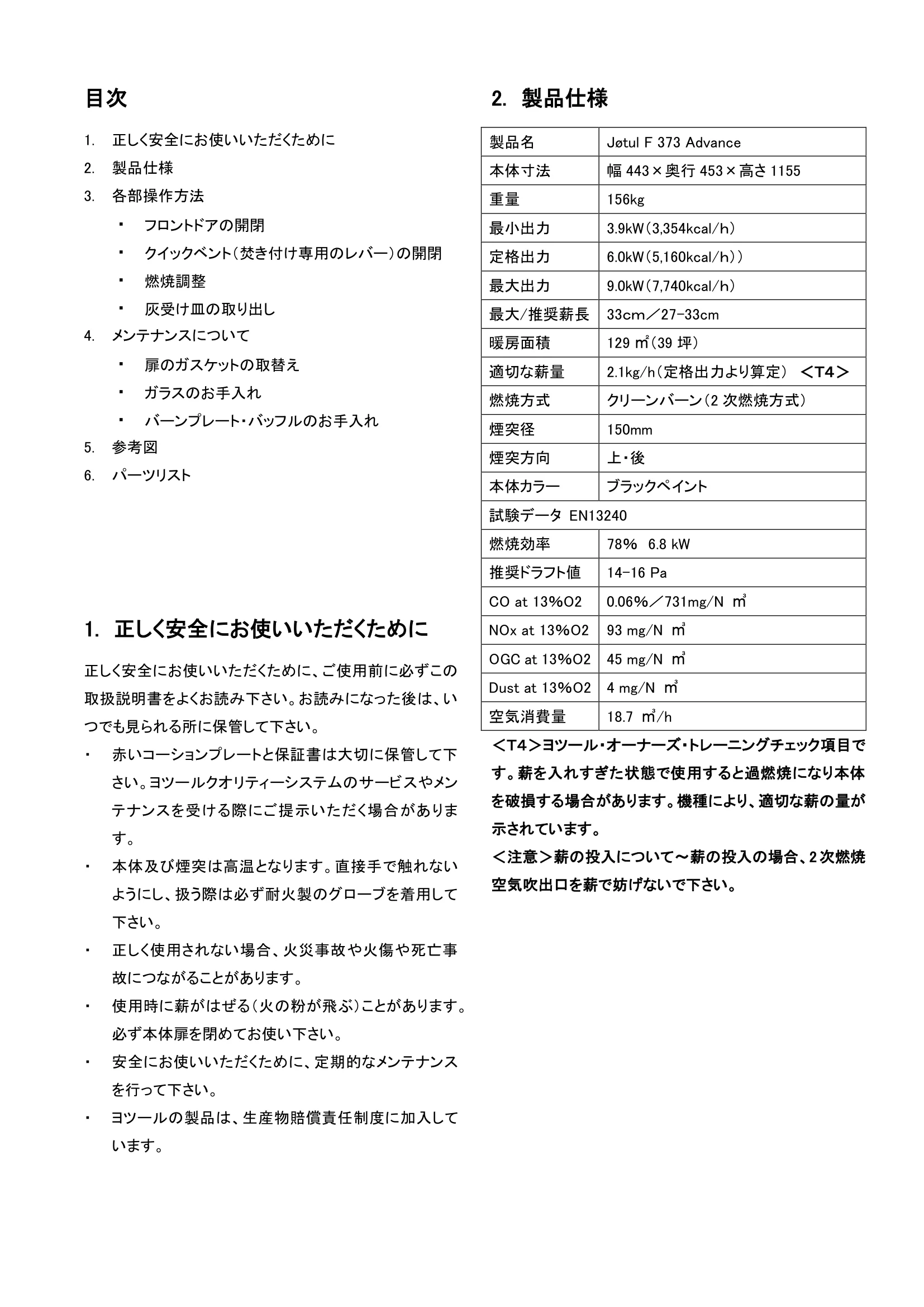

ヨツール機種別取扱説明書 Jøtul F 373 Advance V2 Jøtul F 373 Advance V2 Jøtul F 373 Advance V2 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 各部操作方法 ・ フロントドアの開閉 ・ クイックベント（焚き付け専用のレバー）の開閉 ・ 燃焼調整 ・ 灰受け皿の取り出し 4. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 5. 参考図 6. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ 赤いコーションプレートと保証書は大切に保管して下 さい。ヨツールクオリティーシステムのサービスやメン テナンスを受ける際にご提示いただく場合がありま す。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、生産物賠償責任制度に加入して います。 2. 製品仕様 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目で す。薪を入れすぎた状態で使用すると過燃焼になり本体 を破損する場合があります。機種により、適切な薪の量が 示されています。 ＜注意＞薪の投入について～薪の投入の場合、2 次燃焼 空気吹出口を薪で妨げないで下さい。 製品名 Jøtul F 373 Advance 本体寸法 幅443×奥行453×高さ1155 重量 156kg 最小出力 3.9kW（3,354kcal/ｈ） 定格出力 6.0kW（5,160kcal/ｈ）） 最大出力 9.0kW（7,740kcal/ｈ） 最大/推奨薪長 33ｃｍ／27-33cm 暖房面積 129 ㎡（39 坪） 適切な薪量 2.1kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ブラックペイント 試験データ EN13240 燃焼効率 78％ 6.8 kW 推奨ドラフト値 14-16 Pa CO at 13％O2 0.06％／731mg/N ㎥ NOx at 13％O2 93 mg/N ㎥ OGC at 13％O2 45 mg/N ㎥ Dust at 13％O2 4 mg/N ㎥ 空気消費量 18.7 ㎥/h 3. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを90 度回転させ（①）、左側へ扉を開 けます。（Ｆｉｇ．Ａ） 閉めるときはマグネットドアロックが機能するよう、扉を本 体へしっかりと押し込みます。（Ｆｉｇ．B） ・ 燃焼調整レバー（兼焚き付け専用レバー） 焚き始めは、本体正面下部中央の燃焼調整レバーを全 開にして空気を流入して下さい（Fig．C）。投入した薪全体 に炎がいきわたったらレバーを押し運転して下さい。手前 にレバーをスライド（燃焼全開位置）させて開けると高温に、 奥へ押す（燃焼全閉位置）と低温になります。（Ｆｉｇ．C） ＜注意＞ 燃焼調整レバーを全開（WARNING START POSITION が 見える位置）で焚き続けないで下さい。レバーを全開で焚 き続けると過燃焼となり本体を傷める原因になります。 ・ 灰受け皿の取り出し 扉を手前に開きます。耐火手袋で灰受け皿の取手を引き 出します。（Ｆｉｇ．D） ＜注意＞ 本体が完全に冷めたことを確認の上、灰受け皿を取り出 して下さい。 4.メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケット そのものに「へたり」が見られたら交換時期です。 （Ｆｉｇ．E） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で24 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています（サ イドガラスを除く）。本体上部からガラスの内側に沿って空 気が流れます。ある程度のススは煙突のドラフトや燃焼レ バーの調整具合によってガラスに付着しますが燃焼調整 レバーが開いている時や炉内で炎が活発に燃えている時 に消散します。通常のクリーニングはペーパータオルをお 湯で濡らし灰を加えたものでガラスをこすり水できれいに しその後乾かしてください。落ちにくいススや汚れは、専用 のガラスクリーナー等を塗布し、乾いた布等できれいに取 り除いて下さい。また、ガラスにヒビや割れ等が生じた場 合は、直ちに使用を中止して、新しいものと交換して下さ い。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はワイヤーブラシ（バーミキュライト素材の製 品はキズの原因となる為、柔らかい素材のブラシ）をかけ て汚れを取り除いて下さい。ヒビ割れ、変形が生じた場合 は、直ちに使用を中止して新しいものと交換して下さい。 そのまま使い続けると、暖炉本体の寿命を縮めます。 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長
