ヨツール F400ECO（2026年版）

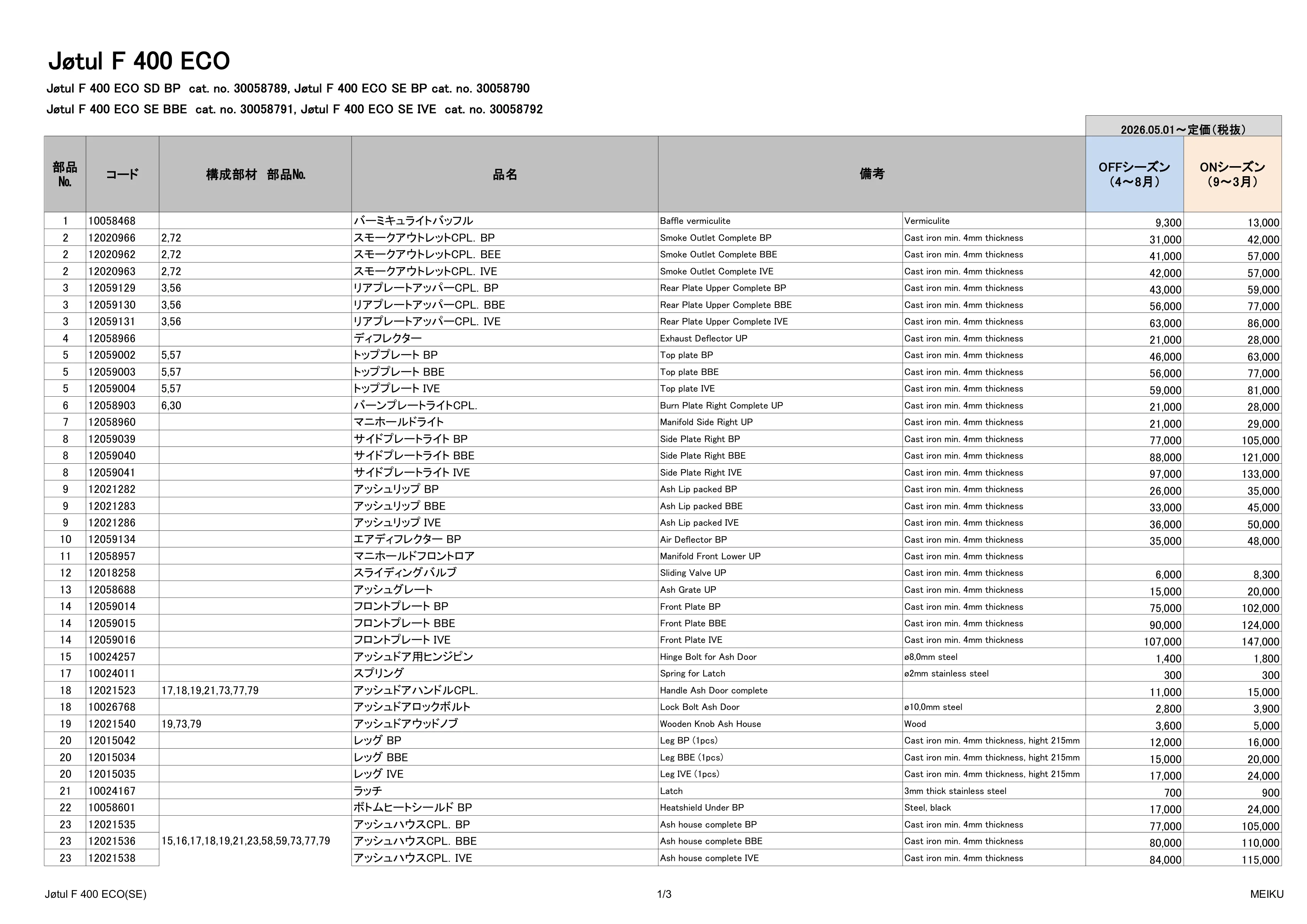

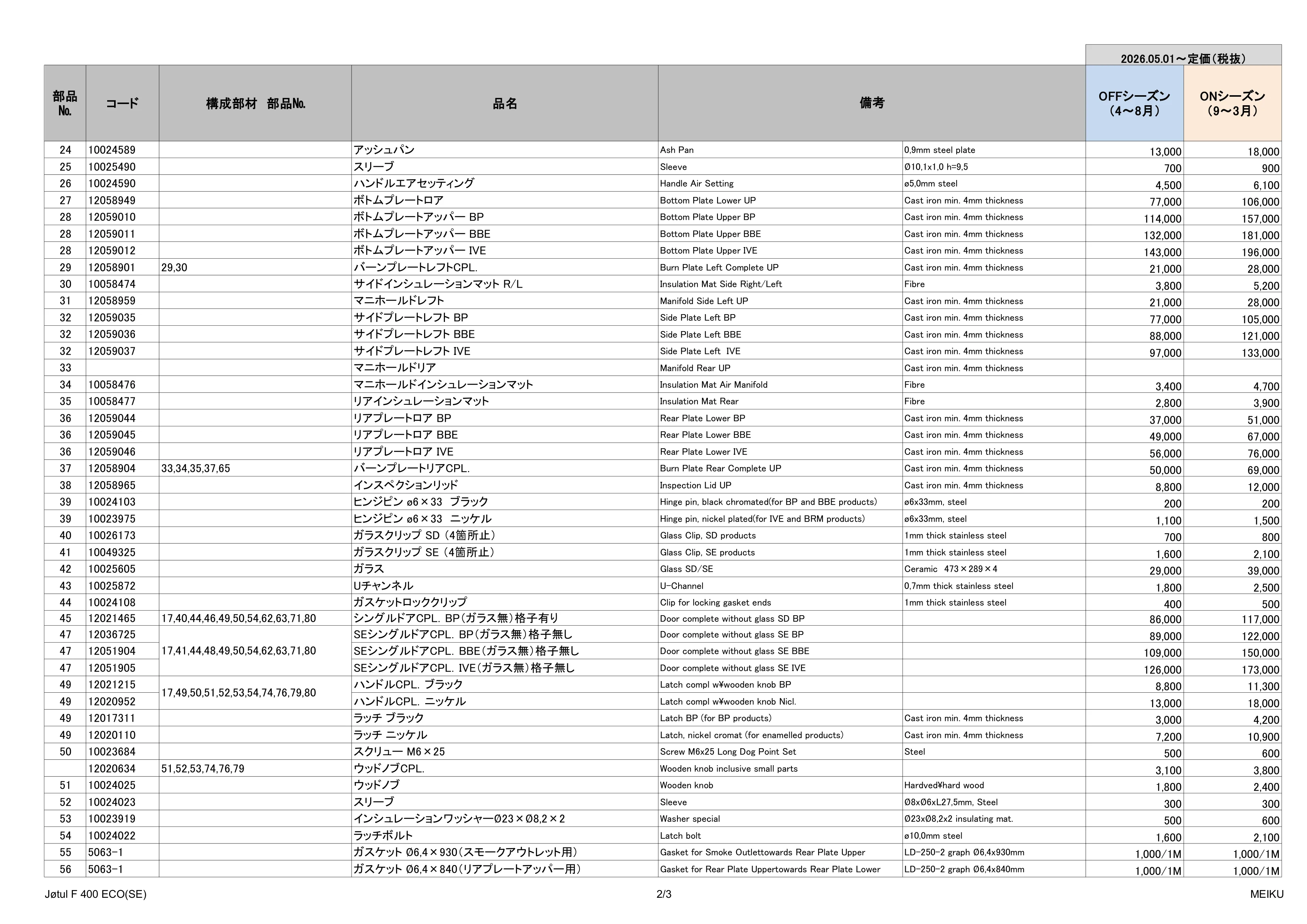

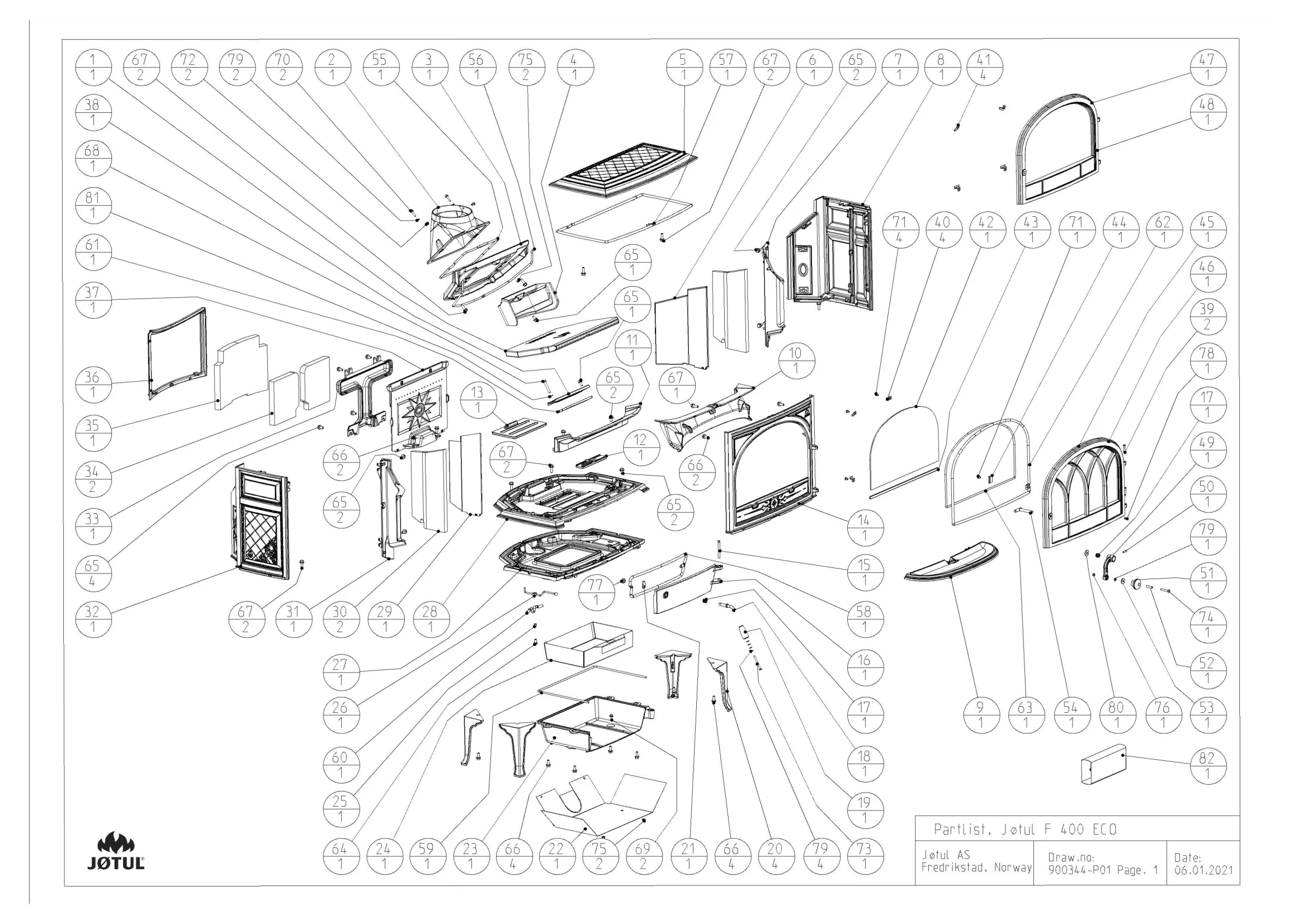

パーツリスト

Jøtul F 400 ECO Jøtul F 400 ECO SD BP cat. no. 30058789, Jøtul F 400 ECO SE BP cat. no. 30058790 Jøtul F 400 ECO SE BBE cat. no. 30058791, Jøtul F 400 ECO SE IVE cat. no. 30058792 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 10058468 バーミキュライトバッフル Baffle vermiculite Vermiculite 9,300 13,000 2 12020966 2,72 スモークアウトレットCPL．BP Smoke Outlet Complete BP Cast iron min. 4mm thickness 31,000 42,000 2 12020962 2,72 スモークアウトレットCPL．BEE Smoke Outlet Complete BBE Cast iron min. 4mm thickness 41,000 57,000 2 12020963 2,72 スモークアウトレットCPL．IVE Smoke Outlet Complete IVE Cast iron min. 4mm thickness 42,000 57,000 3 12059129 3,56 リアプレートアッパーCPL．BP Rear Plate Upper Complete BP Cast iron min. 4mm thickness 43,000 59,000 3 12059130 3,56 リアプレートアッパーCPL．BBE Rear Plate Upper Complete BBE Cast iron min. 4mm thickness 56,000 77,000 3 12059131 3,56 リアプレートアッパーCPL．IVE Rear Plate Upper Complete IVE Cast iron min. 4mm thickness 63,000 86,000 4 12058966 ディフレクター Exhaust Deflector UP Cast iron min. 4mm thickness 21,000 28,000 5 12059002 5,57 トッププレート BP Top plate BP Cast iron min. 4mm thickness 46,000 63,000 5 12059003 5,57 トッププレート BBE Top plate BBE Cast iron min. 4mm thickness 56,000 77,000 5 12059004 5,57 トッププレート IVE Top plate IVE Cast iron min. 4mm thickness 59,000 81,000 6 12058903 6,30 バーンプレートライトCPL． Burn Plate Right Complete UP Cast iron min. 4mm thickness 21,000 28,000 7 12058960 マニホールドライト Manifold Side Right UP Cast iron min. 4mm thickness 21,000 29,000 8 12059039 サイドプレートライト BP Side Plate Right BP Cast iron min. 4mm thickness 77,000 105,000 8 12059040 サイドプレートライト BBE Side Plate Right BBE Cast iron min. 4mm thickness 88,000 121,000 8 12059041 サイドプレートライト IVE Side Plate Right IVE Cast iron min. 4mm thickness 97,000 133,000 9 12021282 アッシュリップ BP Ash Lip packed BP Cast iron min. 4mm thickness 26,000 35,000 9 12021283 アッシュリップ BBE Ash Lip packed BBE Cast iron min. 4mm thickness 33,000 45,000 9 12021286 アッシュリップ IVE Ash Lip packed IVE Cast iron min. 4mm thickness 36,000 50,000 10 12059134 エアディフレクター BP Air Deflector BP Cast iron min. 4mm thickness 35,000 48,000 11 12058957 マニホールドフロントロア Manifold Front Lower UP Cast iron min. 4mm thickness 12 12018258 スライディングバルブ Sliding Valve UP Cast iron min. 4mm thickness 6,000 8,300 13 12058688 アッシュグレート Ash Grate UP Cast iron min. 4mm thickness 15,000 20,000 14 12059014 フロントプレート BP Front Plate BP Cast iron min. 4mm thickness 75,000 102,000 14 12059015 フロントプレート BBE Front Plate BBE Cast iron min. 4mm thickness 90,000 124,000 14 12059016 フロントプレート IVE Front Plate IVE Cast iron min. 4mm thickness 107,000 147,000 15 10024257 アッシュドア用ヒンジピン Hinge Bolt for Ash Door ø8,0mm steel 1,400 1,800 17 10024011 スプリング Spring for Latch ø2mm stainless steel 300 300 18 12021523 17,18,19,21,73,77,79 アッシュドアハンドルCPL． Handle Ash Door complete 11,000 15,000 18 10026768 アッシュドアロックボルト Lock Bolt Ash Door ø10,0mm steel 2,800 3,900 19 12021540 19,73,79 アッシュドアウッドノブ Wooden Knob Ash House Wood 3,600 5,000 20 12015042 レッグ BP Leg BP (1pcs) Cast iron min. 4mm thickness, hight 215mm 12,000 16,000 20 12015034 レッグ BBE Leg BBE (1pcs) Cast iron min. 4mm thickness, hight 215mm 15,000 20,000 20 12015035 レッグ IVE Leg IVE (1pcs) Cast iron min. 4mm thickness, hight 215mm 17,000 24,000 21 10024167 ラッチ Latch 3mm thick stainless steel 700 900 22 10058601 ボトムヒートシールド BP Heatshield Under BP Steel, black 17,000 24,000 23 12021535 アッシュハウスCPL．BP Ash house complete BP Cast iron min. 4mm thickness 77,000 105,000 23 12021536 アッシュハウスCPL．BBE Ash house complete BBE Cast iron min. 4mm thickness 80,000 110,000 23 12021538 アッシュハウスCPL．IVE Ash house complete IVE Cast iron min. 4mm thickness 84,000 115,000 備考 15,16,17,18,19,21,23,58,59,73,77,79 2026.05.01～定価（税抜） Jøtul F 400 ECO(SE) 1/3 MEIKU 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 24 10024589 アッシュパン Ash Pan 0,9mm steel plate 13,000 18,000 25 10025490 スリーブ Sleeve Ø10,1x1,0 h=9,5 700 900 26 10024590 ハンドルエアセッティング Handle Air Setting ø5,0mm steel 4,500 6,100 27 12058949 ボトムプレートロア Bottom Plate Lower UP Cast iron min. 4mm thickness 77,000 106,000 28 12059010 ボトムプレートアッパー BP Bottom Plate Upper BP Cast iron min. 4mm thickness 114,000 157,000 28 12059011 ボトムプレートアッパー BBE Bottom Plate Upper BBE Cast iron min. 4mm thickness 132,000 181,000 28 12059012 ボトムプレートアッパー IVE Bottom Plate Upper IVE Cast iron min. 4mm thickness 143,000 196,000 29 12058901 29,30 バーンプレートレフトCPL． Burn Plate Left Complete UP Cast iron min. 4mm thickness 21,000 28,000 30 10058474 サイドインシュレーションマット R/L Insulation Mat Side Right/Left Fibre 3,800 5,200 31 12058959 マニホールドレフト Manifold Side Left UP Cast iron min. 4mm thickness 21,000 28,000 32 12059035 サイドプレートレフト BP Side Plate Left BP Cast iron min. 4mm thickness 77,000 105,000 32 12059036 サイドプレートレフト BBE Side Plate Left BBE Cast iron min. 4mm thickness 88,000 121,000 32 12059037 サイドプレートレフト IVE Side Plate Left IVE Cast iron min. 4mm thickness 97,000 133,000 33 マニホールドリア Manifold Rear UP Cast iron min. 4mm thickness 34 10058476 マニホールドインシュレーションマット Insulation Mat Air Manifold Fibre 3,400 4,700 35 10058477 リアインシュレーションマット Insulation Mat Rear Fibre 2,800 3,900 36 12059044 リアプレートロア BP Rear Plate Lower BP Cast iron min. 4mm thickness 37,000 51,000 36 12059045 リアプレートロア BBE Rear Plate Lower BBE Cast iron min. 4mm thickness 49,000 67,000 36 12059046 リアプレートロア IVE Rear Plate Lower IVE Cast iron min. 4mm thickness 56,000 76,000 37 12058904 33,34,35,37,65 バーンプレートリアCPL． Burn Plate Rear Complete UP Cast iron min. 4mm thickness 50,000 69,000 38 12058965 インスペクションリッド Inspection Lid UP Cast iron min. 4mm thickness 8,800 12,000 39 10024103 ヒンジピン ø6×33　ブラック Hinge pin, black chromated (for BP and BBE products) ø6x33mm, steel 200 200 39 10023975 ヒンジピン ø6×33　ニッケル Hinge pin, nickel plated (for IVE and BRM products) ø6x33mm, steel 1,100 1,500 40 10026173 ガラスクリップ SD （4箇所止） Glass Clip, SD products 1mm thick stainless steel 700 800 41 10049325 ガラスクリップ SE （4箇所止） Glass Clip, SE products 1mm thick stainless steel 1,600 2,100 42 10025605 ガラス Glass SD/SE Ceramic　473×289×4 29,000 39,000 43 10025872 Uチャンネル U-Channel 0,7mm thick stainless steel 1,800 2,500 44 10024108 ガスケットロッククリップ Clip for locking gasket ends 1mm thick stainless steel 400 500 45 12021465 17,40,44,46,49,50,54,62,63,71,80 シングルドアCPL．BP（ガラス無）格子有り Door complete without glass SD BP 86,000 117,000 47 12036725 SEシングルドアCPL．BP（ガラス無）格子無し Door complete without glass SE BP 89,000 122,000 47 12051904 SEシングルドアCPL．BBE（ガラス無）格子無し Door complete without glass SE BBE 109,000 150,000 47 12051905 SEシングルドアCPL．IVE（ガラス無）格子無し Door complete without glass SE IVE 126,000 173,000 49 12021215 ハンドルCPL．ブラック Latch compl w\wooden knob BP 8,800 11,300 49 12020952 ハンドルCPL．ニッケル Latch compl w\wooden knob Nicl. 13,000 18,000 49 12017311 ラッチ ブラック Latch BP (for BP products) Cast iron min. 4mm thickness 3,000 4,200 49 12020110 ラッチ ニッケル Latch, nickel cromat (for enamelled products) Cast iron min. 4mm thickness 7,200 10,900 50 10023684 スクリュー M6×25 Screw M6x25 Long Dog Point Set Steel 500 600 12020634 51,52,53,74,76,79 ウッドノブCPL． Wooden knob inclusive small parts 3,100 3,800 51 10024025 ウッドノブ Wooden knob Hardved\hard wood 1,800 2,400 52 10024023 スリーブ Sleeve Ø8xØ6xL27,5mm, Steel 300 300 53 10023919 インシュレーションワッシャーØ23×Ø8,2×2 Washer special Ø23xØ8,2x2 insulating mat. 500 600 54 10024022 ラッチボルト Latch bolt ø10,0mm steel 1,600 2,100 55 5063-1 ガスケット Ø6,4×930（スモークアウトレット用） Gasket for Smoke Outlet towards Rear Plate Upper LD-250-2 graph Ø6,4x930mm 1,000/1M 1,000/1M 56 5063-1 ガスケット Ø6,4×840（リアプレートアッパー用） Gasket for Rear Plate Upper towards Rear Plate Lower LD-250-2 graph Ø6,4x840mm 1,000/1M 1,000/1M 17,49,50,51,52,53,54,74,76,79,80 17,41,44,48,49,50,54,62,63,71,80 Jøtul F 400 ECO(SE) 2/3 MEIKU 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 57 5095-1 ガスケット Ø9.5×1840（トッププレート用） Gasket for Top Plate LD 375-2 Ø9,5x1840mm 3,200/2M 3,200/2M 58 5095-1 ガスケット Ø9.5×1020（アッシュドア用） Gasket for Ash Door LD 375-2 Ø9,5x1020mm 3,200/2M 3,200/2M 59 5063-1 ガスケット Ø6.4×940（アッシュハウス用） Gasket for Ash House towards Bottom Plate Lower LD-250-2 graph Ø6,4x940mm 1,000/1M 1,000/1M 60 5095-1 ガスケット Ø9.5×140（ハンドルエアセッティング用） Gasket for Handle Air Setting LD 375-2 Ø9,5x140mm 1,600/1M 1,600/1M 61 5063-1 ガスケット Ø6.4×500（インスペクションリッド用） Gasket for Inspection Lid LD-250-2 graph Ø6,4x500mm 1,000/1M 1,000/1M 62 5063-1 ガスケット Ø6.4×1450（ガラス用） Gasket for Glass LD-250-2 graph Ø6,4x1450mm 2,000/2M 2,000/2M 63 5095-1 ガスケット Ø9.5×1750（フロントドア用） Gasket for Door towards Front Plate LD 375-2 Ø9,5x1750mm 3,200/2M 3,200/2M 64 10023465 スクリュー M8×16 Screw Hexagon Cap M8x16 DIN 933 St8.8 / ANSI B18.2 300 300 65 10023661 スクリュー M8×16 Screw Hex Cap Flange M8x16 DIN 6921 St8.8 / ANSI B18.2 200 200 66 10023662 スクリュー M8×20 Screw Hex Cap Flange M8x20 DIN 6921 St8.8 / ANSI B18.2 300 300 67 10023663 スクリュー M8×25 Screw Hex Cap Flange M8x25DIN 6921 St8.8 / ANSI B18.2 500 600 68 10023550 スクリュー M8×50 Screw Hexagon Cap M8x50 DIN 933 St8.8 / ANSI B18.2 300 300 69 10023541 スクリュー M6×16 Screw Hex Cap Flange M6x16 DIN 6921 St8.8 / ANSI B18.2 200 200 70 10023536 スクリュー M6×25 Screw Hex Cap Flange M6x25 DIN 6921 St8.8 / ANSI B18.2 200 200 71 10023561 スクリュー M6×8 Screw cylinder head int.hex. low head M6x8 DIN 7984 200 200 72 10023588 スクリュー M6×12 Screw cylinder head int.hex M6x12 DIN 912 St8.8 / ANSI B18.2, phosphate 100 100 73 10023689 スクリュー M6×60 Screw machine M6x60 ElZn DIN 7985 Pan head pozidrive, steel 300 300 74 10023611 スクリュー M6×40 Screw machine M6x40 ElZn DIN 7985 Pan head pozidrive, steel 100 100 75 10023666 ナット M6 Nut Hexagon Cap Flange M6 DIN 6923 St8.8 / ANSI B18.2 200 200 76 10023475 ナット M6 Nut Hexagon M6 DIN 934 St8.8 / ANSI B18.2 200 200 77 10023552 ナット M10 Nut Hexagon M10 DIN 934 St8.8 / ANSI B18.2 100 100 78 10024339 ワッシャー Ø6,2×Ø12×1,8 Washer M6 Brass Ø6,2xØ12x1,8, steel 500 600 79 10023464 ワッシャー Ø6,4×Ø12,5×1,6 Washer M6 ELZn Ø6,4xØ12,5x1,6 steel 200 200 80 10023578 ワッシャー Ø10,5×Ø25×1,5 Washer M10 Black, Special (for BP products) Ø10,5xØ25x1,5 Steel 300 300 80 10023571 ワッシャー Ø10,5×Ø25×1,5 Washer M10 Nickel plated, Special (for enamelled products) Ø10,5xØ25x1,5 Steel 700 900 81 10023568 ワッシャーØ8,4×Ø17×1,6 Washer M8 ElZn Ø8,4xØ17x1,6, steel 200 200 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.06.22 Jøtul F 400 ECO(SE) 3/3 MEIKU
