ヨツール F470（2026年版）
パーツリスト

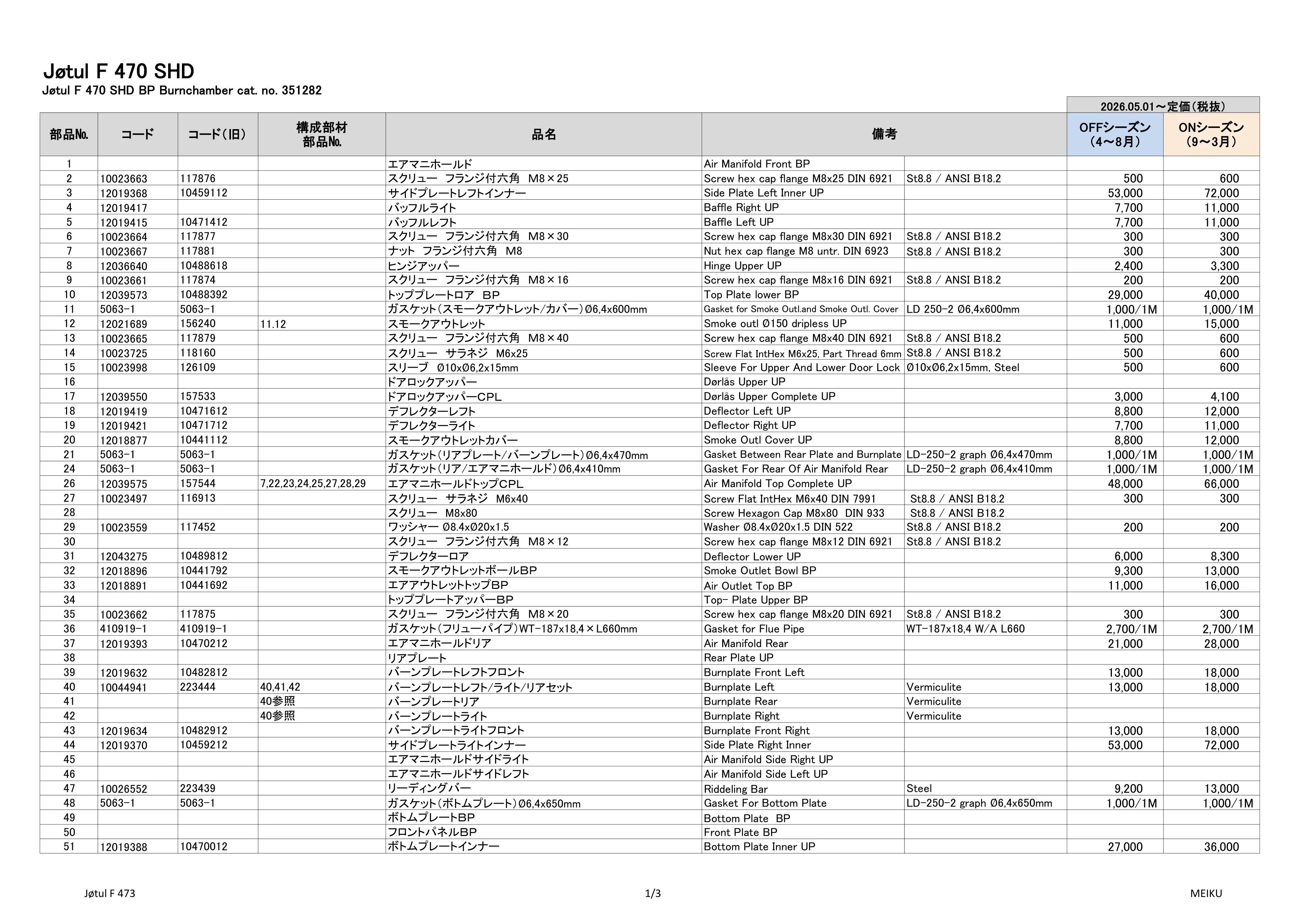

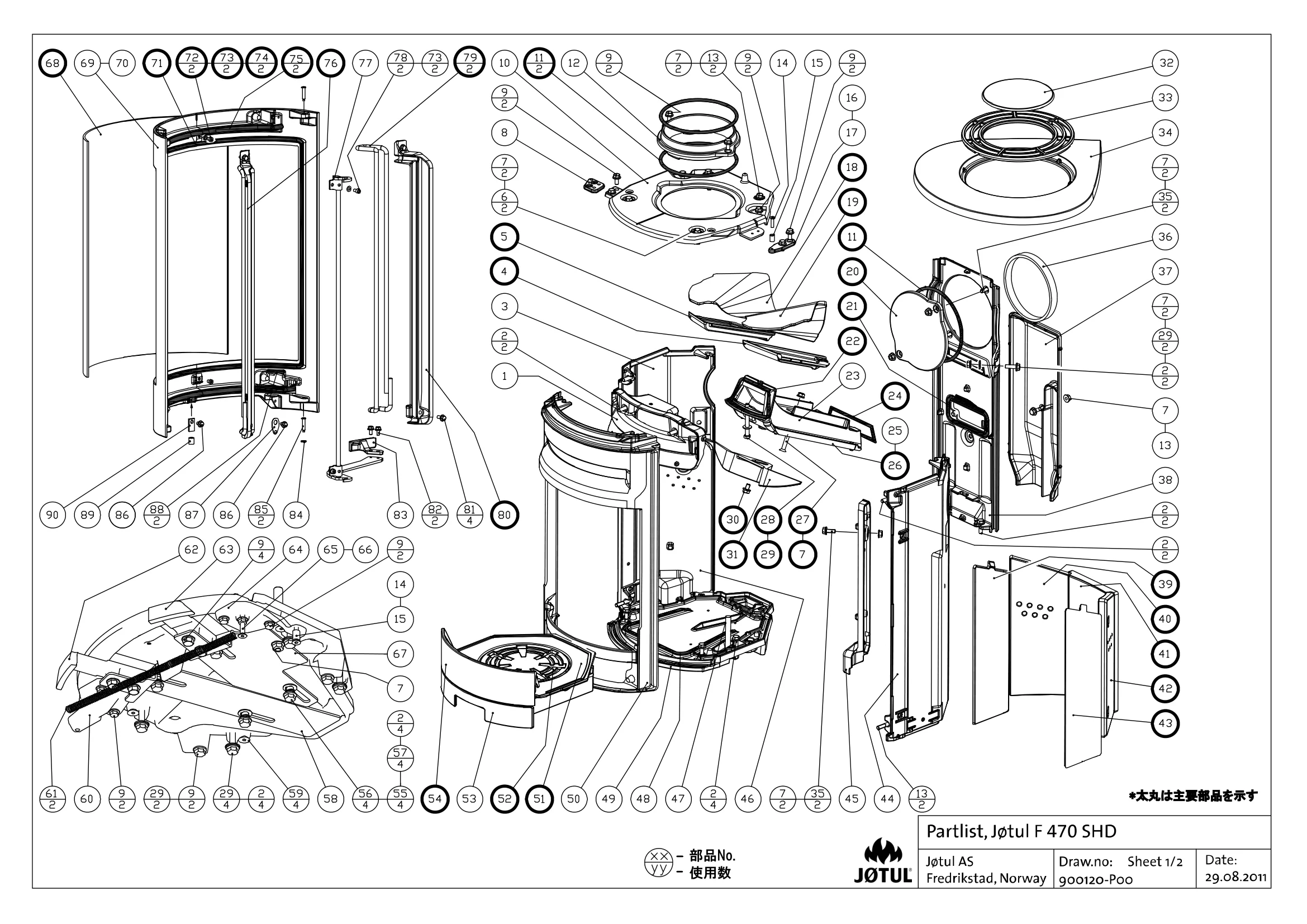

*太丸は主要部品を示す 部品No. 使用数 部品No. 使用数 Jøtul F 470 SHD Jøtul F 470 SHD BP Burnchamber cat. no. 351282 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 エアマニホールド Air Manifold Front BP 2 10023663 117876 スクリュー　フランジ付六角　Ｍ8×25 Screw hex cap flange M8x25 DIN 6921 St8.8 / ANSI B18.2 500 600 3 12019368 10459112 サイドプレートレフトインナー Side Plate Left Inner UP 53,000 72,000 4 12019417 バッフルライト Baffle Right UP 7,700 11,000 5 12019415 10471412 バッフルレフト Baffle Left UP 7,700 11,000 6 10023664 117877 スクリュー　フランジ付六角　Ｍ8×30 Screw hex cap flange M8x30 DIN 6921 St8.8 / ANSI B18.2 300 300 7 10023667 117881 ナット　フランジ付六角　Ｍ8 Nut hex cap flange M8 untr. DIN 6923 St8.8 / ANSI B18.2 300 300 8 12036640 10488618 ヒンジアッパー Hinge Upper UP 2,400 3,300 9 10023661 117874 スクリュー　フランジ付六角　Ｍ8×16 Screw hex cap flange M8x16 DIN 6921 St8.8 / ANSI B18.2 200 200 10 12039573 10488392 トッププレートロア　ＢＰ Top Plate lower BP 29,000 40,000 11 5063-1 5063-1 ガスケット（スモークアウトレット/カバー）Ø6,4x600mm Gasket for Smoke Outl.and Smoke Outl. Cover LD 250-2 Ø6,4x600mm 1,000/1M 1,000/1M 12 12021689 156240 11.12 スモークアウトレット Smoke outl Ø150 dripless UP 11,000 15,000 13 10023665 117879 スクリュー　フランジ付六角　Ｍ8×40 Screw hex cap flange M8x40 DIN 6921 St8.8 / ANSI B18.2 500 600 14 10023725 118160 スクリュー　サラネジ　M6x25 Screw Flat IntHex M6x25, Part Thread 6mm St8.8 / ANSI B18.2 500 600 15 10023998 126109 スリーブ　Ø10xØ6,2x15mm Sleeve For Upper And Lower Door Lock Ø10xØ6,2x15mm, Steel 500 600 16 ドアロックアッパー Dørlås Upper UP 17 12039550 157533 ドアロックアッパーＣＰＬ Dørlås Upper Complete UP 3,000 4,100 18 12019419 10471612 デフレクターレフト Deflector Left UP 8,800 12,000 19 12019421 10471712 デフレクターライト Deflector Right UP 7,700 11,000 20 12018877 10441112 スモークアウトレットカバー Smoke Outl Cover UP 8,800 12,000 21 5063-1 5063-1 ガスケット（リアプレート/バーンプレート）Ø6,4x470mm Gasket Between Rear Plate and Burnplate LD-250-2 graph Ø6,4x470mm 1,000/1M 1,000/1M 24 5063-1 5063-1 ガスケット（リア/エアマニホールド）Ø6,4x410mm Gasket For Rear Of Air Manifold Rear LD-250-2 graph Ø6,4x410mm 1,000/1M 1,000/1M 26 12039575 157544 7,22,23,24,25,27,28,29 エアマニホールドトップＣＰＬ Air Manifold Top Complete UP 48,000 66,000 27 10023497 116913 スクリュー　サラネジ　M6x40 Screw Flat IntHex M6x40 DIN 7991 St8.8 / ANSI B18.2 300 300 28 スクリュー　M8x80 Screw Hexagon Cap M8x80 DIN 933 St8.8 / ANSI B18.2 29 10023559 117452 ワッシャー Ø8.4xØ20x1.5 Washer Ø8.4xØ20x1.5 DIN 522 St8.8 / ANSI B18.2 200 200 30 スクリュー　フランジ付六角　Ｍ8×12 Screw hex cap flange M8x12 DIN 6921 St8.8 / ANSI B18.2 31 12043275 10489812 デフレクターロア Deflector Lower UP 6,000 8,300 32 12018896 10441792 スモークアウトレットボールＢＰ Smoke Outlet Bowl BP 9,300 13,000 33 12018891 10441692 エアアウトレットトップＢＰ Air Outlet Top BP 11,000 16,000 34 トッププレートアッパーＢＰ Top- Plate Upper BP 35 10023662 117875 スクリュー　フランジ付六角　Ｍ8×20 Screw hex cap flange M8x20 DIN 6921 St8.8 / ANSI B18.2 300 300 36 410919-1 410919-1 ガスケット（フリューパイプ）WT-187x18,4×L660mm Gasket for Flue Pipe WT-187x18,4 W/A L660 2,700/1M 2,700/1M 37 12019393 10470212 エアマニホールドリア Air Manifold Rear 21,000 28,000 38 リアプレート Rear Plate UP 39 12019632 10482812 バーンプレートレフトフロント Burnplate Front Left 13,000 18,000 40 10044941 223444 40,41,42 バーンプレートレフト/ライト/リアセット Burnplate Left Vermiculite 13,000 18,000 41 40参照 バーンプレートリア Burnplate Rear Vermiculite 42 40参照 バーンプレートライト Burnplate Right Vermiculite 43 12019634 10482912 バーンプレートライトフロント Burnplate Front Right 13,000 18,000 44 12019370 10459212 サイドプレートライトインナー Side Plate Right Inner 53,000 72,000 45 エアマニホールドサイドライト Air Manifold Side Right UP 46 エアマニホールドサイドレフト Air Manifold Side Left UP 47 10026552 223439 リーディングバー Riddeling Bar Steel 9,200 13,000 48 5063-1 5063-1 ガスケット（ボトムプレート）Ø6,4x650mm Gasket For Bottom Plate LD-250-2 graph Ø6,4x650mm 1,000/1M 1,000/1M 49 ボトムプレートＢＰ Bottom Plate BP 50 フロントパネルＢＰ Front Plate BP 51 12019388 10470012 ボトムプレートインナー Bottom Plate Inner UP 27,000 36,000 備考 2026.05.01～定価（税抜） Jøtul F 473 1/3 MEIKU 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 52 12019402 10470812 リーディンググレート Riddeling Grate UP 12,000 16,000 53 12021929 156933 アッシュパンＣＰＬＢＰ Ash Pan Complete BP Cast Iron / Steel 30,000 42,000 54 12019626 10482092 アッシュリテイナーＢＰ Ash Retainer BP 12,000 17,000 55 10037359 スリーブ　Ø10xØ8x15mm Sleeve For Valve Plates Ø10xØ8x15mm, Steel 1,800 2,400 56 10026565 223471 スプリングバルブ Spring For Valves Stainless spring steel 300 300 57 10023672 117892 ワッシャー M10 Ø10,1xØ19,4x0,9 Skive M10 Ø10,1xØ19,4x0,9 Spesial Steel Black chromated Special 700 900 58 10026483 223144 プライマリエアバルブ Valve Plate Primary Air Steel 4,400 6,000 59 10023595 117739 スクリュー　M8x16 Screw Countersunk Cap Internal Hex. M8x16 St8.8 / ANSI B18.2 Black DIN 7991 300 300 60 12036634 10488418 ヒンジロア Hinge Lower UP 3,000 4,100 61 10026081 スプリング（セルフクロージング用） Spring For Self Closing Door Stainless Steel Ø9xL114xT1 1,900 2,500 62 12039547 10471940 プライマリエアハンドル Valve Handle Primary Air BE 6,600 9,000 63 12039548 10472040 イグニションエアハンドル Valve Handle Ignition BE 6,600 9,000 64 12036637 10488518 ドアロックロア Dørlås Lower UP 2,600 3,500 65 10023491 116898 スクリュー　M6x35 Screw Countersunk Cap Internal Hex. M6x35 St8.8 / ANSI B18.2 Black DIN 7991 300 300 66 ナット　フランジ付六角　M6 Nut hex cap flange M6 untr. DIN 6923 St8.8 / ANSI B18.2 67 10026484 223145 イグニションエアバルブプレート Valve Plate Ignition Steel 5,400 7,400 68 10026482 223143 ドアガラス Glass Door 555x421x128 Ceramic glass 4mm thick 128,000 176,000 70 12039576 157545 69,71-90 ドアＣＰＬ　ＢＰ Door Complete Excl/Glass BP 191,000 263,000 71 5063-1 5063-1 ガスケット（ドアガラス）Ø6,4x2100mm Gasket for Door Glass LD-250-2 graph Ø6,4x2100mm 3,000/3M 3,000/3M 72 10023561 117505 スクリュー　M6x8 Screw Cylh InthexLowh M6x8 DIN 7984 St8.8 / ANSI B18.2 200 200 73 10023464 110904 ワッシャー　Ø6.4xØ12.5x1.6 Washer Ø6.4xØ12.5x1.6 ElZn. DIN 125 St8.8 / ANSI B18.2 200 200 74 10024245 128361 ガラスクリップ Glass clip 1mm Stainless steel 300 300 75 5095-1 5095-1 ガスケット（ドア横-上下）Ø9,5x450mm Door Gasket Towards Front Plate LD 375-2 Ø9,5x450mm 1,600/1M 1,600/1M 76 ガラスホルダーライトＢＰ Glass Holder Right Incl/Gasket BP 77 ロッキングメカＣＰＬ Locking Mechanism Complete 78 10023588 117726 スクリュー　M6x12 Scr Cylh Inthex M6x12 DIN 912 St8.8 / ANSI B18.2 100 100 79 5095-1 5095-1 ガスケット（ドア縦-左右）Ø9,5x1500mm Gasket Between Glass Holder And Door LD 375-2 Ø9,5x1500mm 3,200/2M 3,200/2M 80 ガラスホルダーレフトＢＰ Glass Holder Left Incl/Gasket BP 81 10023541 117118 スクリュー　フランジ付六角　M6x16 Screw hex cap flange frame M6x16 DIN 6921 St8.8 / ANSI B18.2 200 200 82 10023545 117130 スクリュー　フランジ付六角　M6x12 Screw hex cap flange frame M6x12 DIN 6921 St8.8 / ANSI B18.2 200 200 83 ドアハンドル Handle Door BE 84 10024339 128632 ワッシャー　Ø6.2x12x1.8 Washer Ø6.2x12x1.8 Brass Brass 500 600 85 10024103 127075 ヒンジピン　Ø6x33mm　ＢＰ Hinge Pin Ø6x33mm Black-Chromated Steel 200 200 86 10023544 117129 スクリュー　フランジ付六角　M6x10 Screw hex cap flange frame M6x10 DIN 6921 St8.8 / ANSI B18.2 200 200 87 10026078 221899 ブラケット（セルフクロージング用） Bracket For Self Closing Door Steel 2,000 2,800 88 410762-1 410762-1 ガスケット（ガラス下）V-125x40mm Gasket under Glass V-125x40mm graph W/A 2,000/1M 2,000/1M 89 10026076 221897 ドアハンドルダンパー Damper For Door Handle Silicone 1,100 1,500 90 10024253 128401 ブラケットクリップ Bracket For Damper Stainless Steel 2,000 2,700 101 5095-1 5095-1 ガスケット（レッグトップ）Ø9,5x950mm Gasket For Top Off Base LD 375-2 Ø9,5x950mm 1,600/1M 1,600/1M 102 10026563 223469 プラグラバーØ 25mm Body Plug Rubber Ø 25mm, Rubber 500 600 107 10026268 222664 ナット　M8 Protection cap M8 Hexagon black Polypropylene 200 200 111 ペデスタルトップ Pedestal Top Plate UP 112 410919-1 410919-1 ガスケット（レッグトップ外気導入）WT-187x18,4×L300mm Gasket For Outside Air Connection WT-187x18,4 W/A L300mm 2,700/1M 2,700/1M 113 12019434 10472792 ペデスタルフロントＢＰ Pedestal Front Plate BP 60,000 82,000 114 12019576 10479292 ペデスタルボトムＢＰ Pedestal Bottom Plate BP 107,000 147,000 115 12019432 10472692 ペデスタルリアＢＰ Pedestal Rear Plate BP 57,000 78,000 116 12019237 10453692 ブレーキカバーＢＰ Brake Cover BP 4,800 6,500 117 10023707 118136 スクリュー　M6x10 Screw Countersunk Cap Internal Hex. M6x10 St8.8 / ANSI B18.2 DIN 7991 200 200 118 10023465 116650 スクリュー　フランジ付六角　M8x16 Screw Hexagon Cap M8x16 DIN 933 St8.8 / ANSI B18.2 DIN933 300 300 129 12019362 10458992 サイドプレートレフトアウターＢＰ Side Plate Left Outer BP 139,000 191,000 130 12019366 10459092 サイドプレートライトアウターＢＰ Side Plate Right Outer BP 139,000 191,000 Jøtul F 473 2/3 MEIKU 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 136 ブラケット（レフトアッパー/ライトロア） Bracket Left Upperr/Right Lower Aluminium, Anodized 137 アルミニウムサイドレフト Aluminium side Left Aluminium, Anodized 138 410762-1 410762-1 ガスケット（アルミニウムサイド）V-125x1000mm Gasket behind Al. Sides placed into Brackets V-125x1000mm graph W/A 2,000/1M 2,000/1M 139 ブラケット（レフトロア/ライトアッパー） Bracket Left Lower/Right Upper Aluminium, Anodized 140 アルミニウムサイドライト Aluminium side Right Aluminium, Anodized 51012254 350997 F273 / F363 / F373 / F473ターンプレート F273 / F363 / F373 / F473 rotating kit 102,000 140,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 473 3/3 MEIKU
