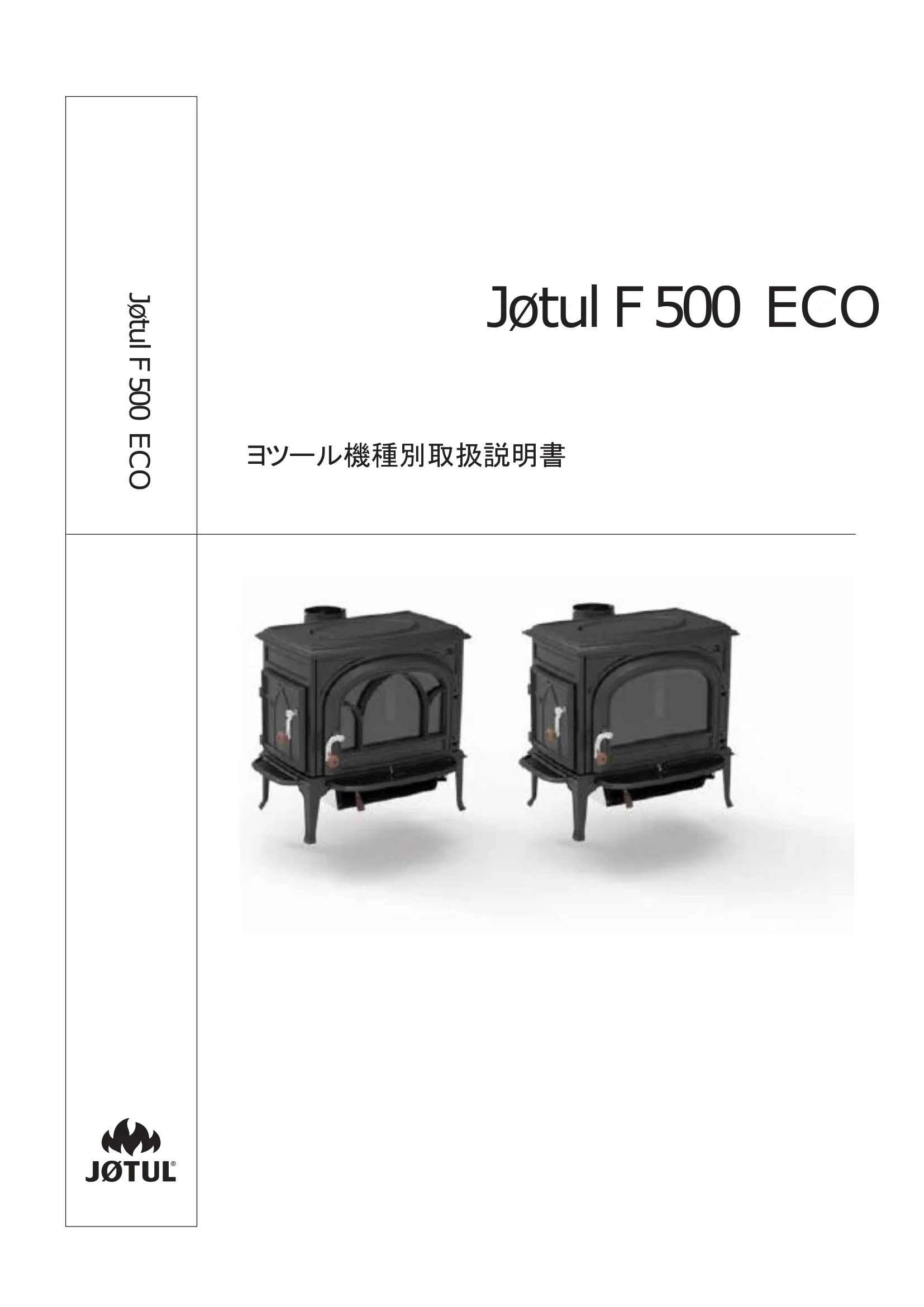

ヨツール F500ECO（2026年版）
取扱説明書

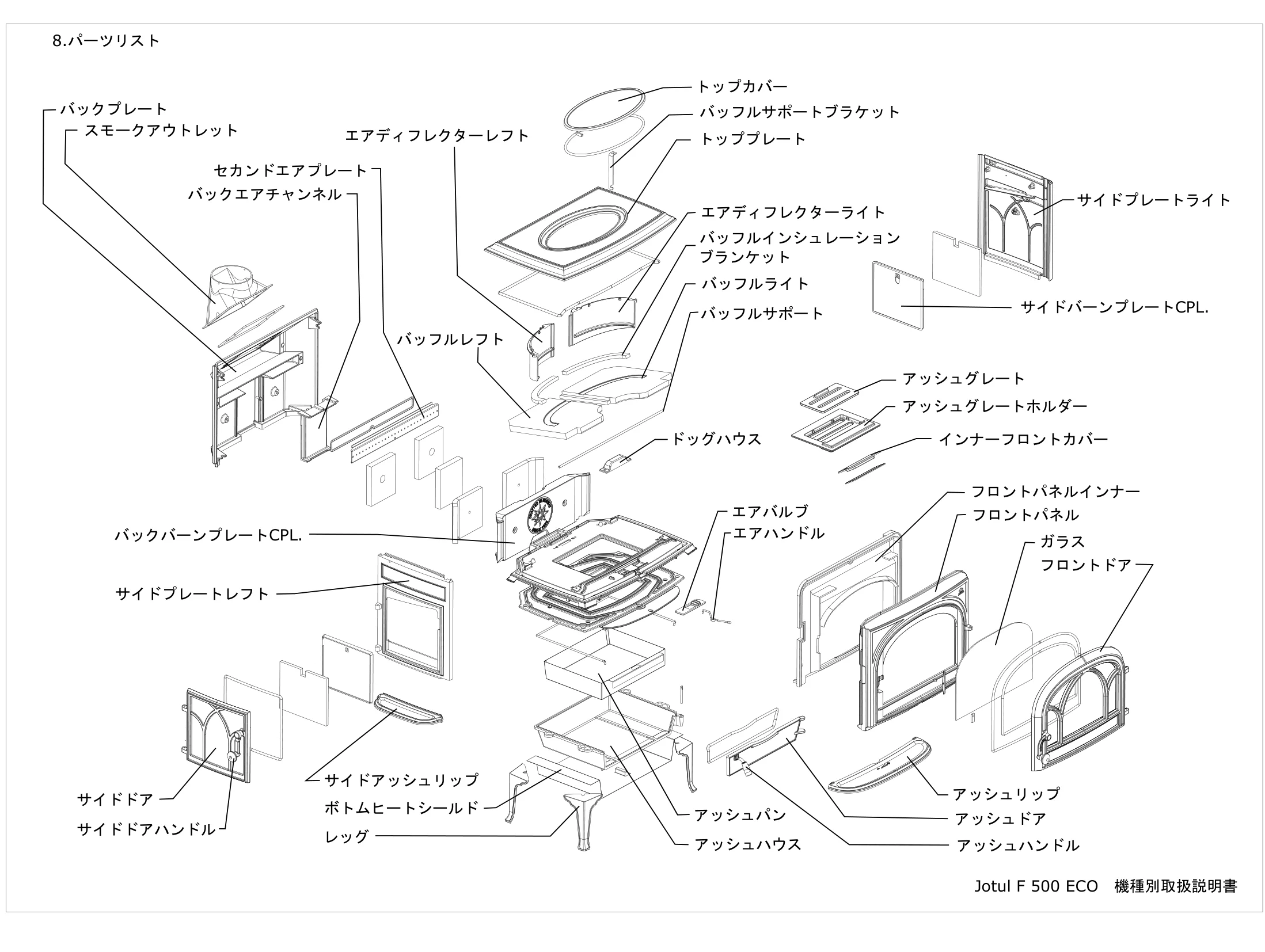

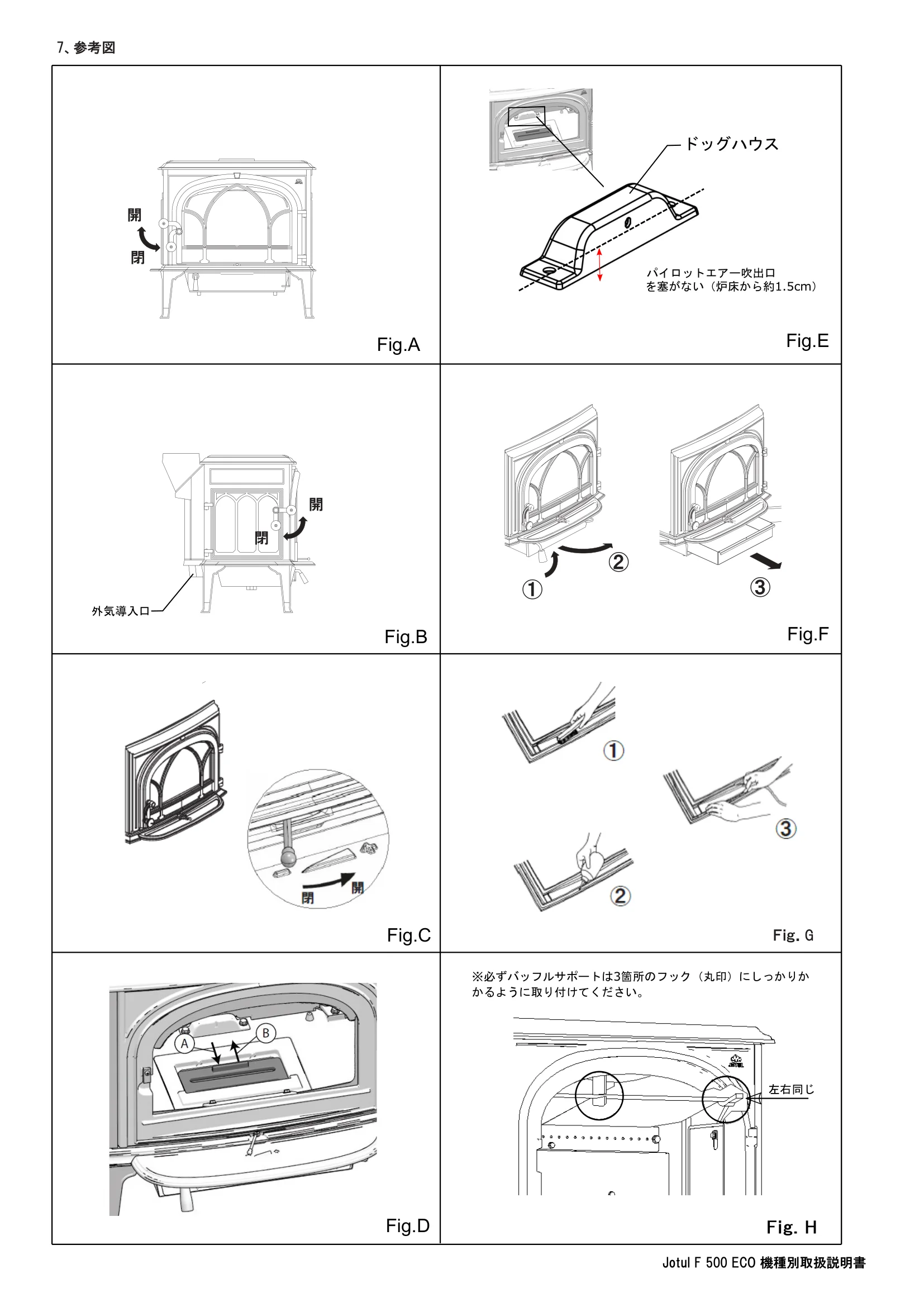

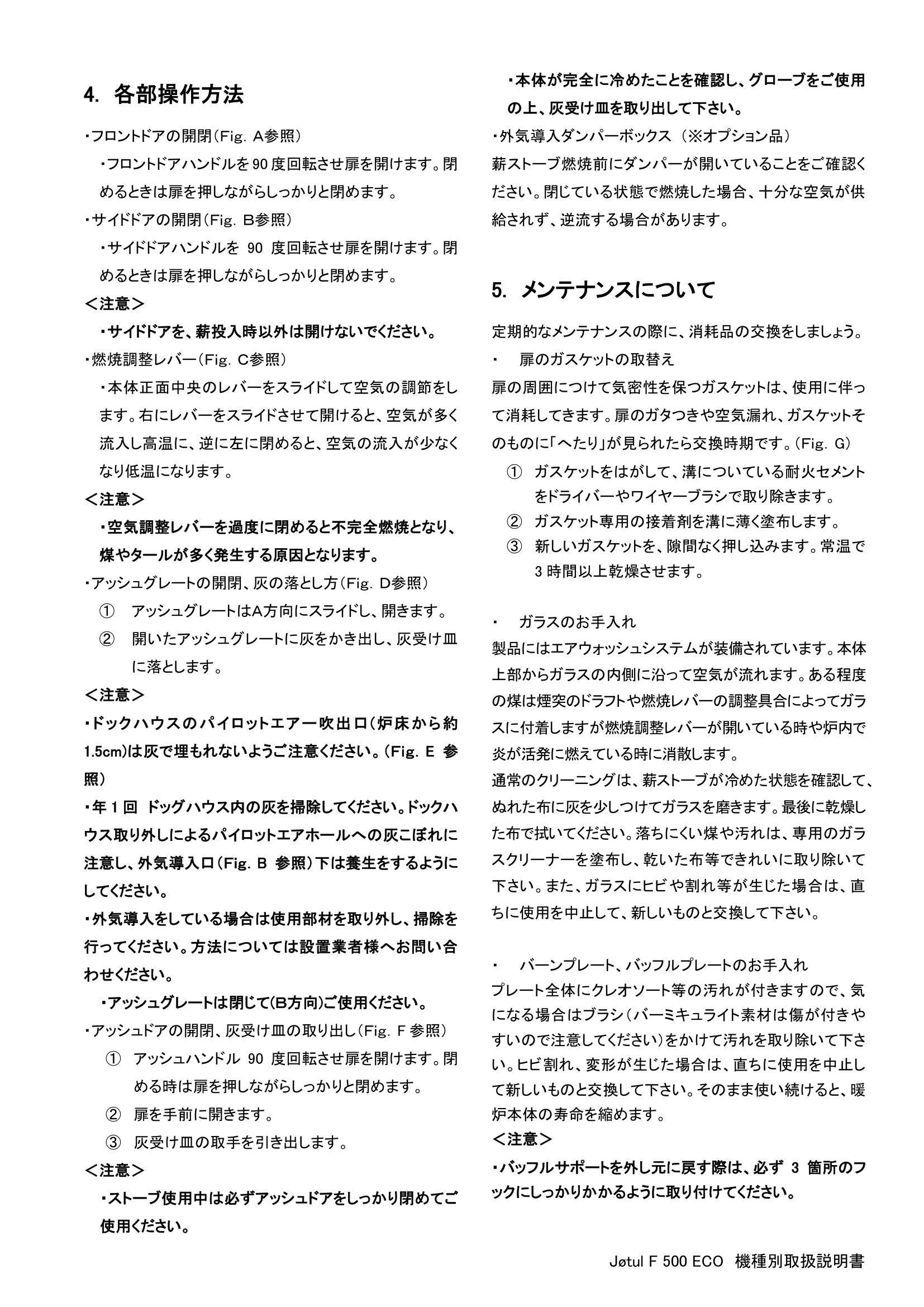

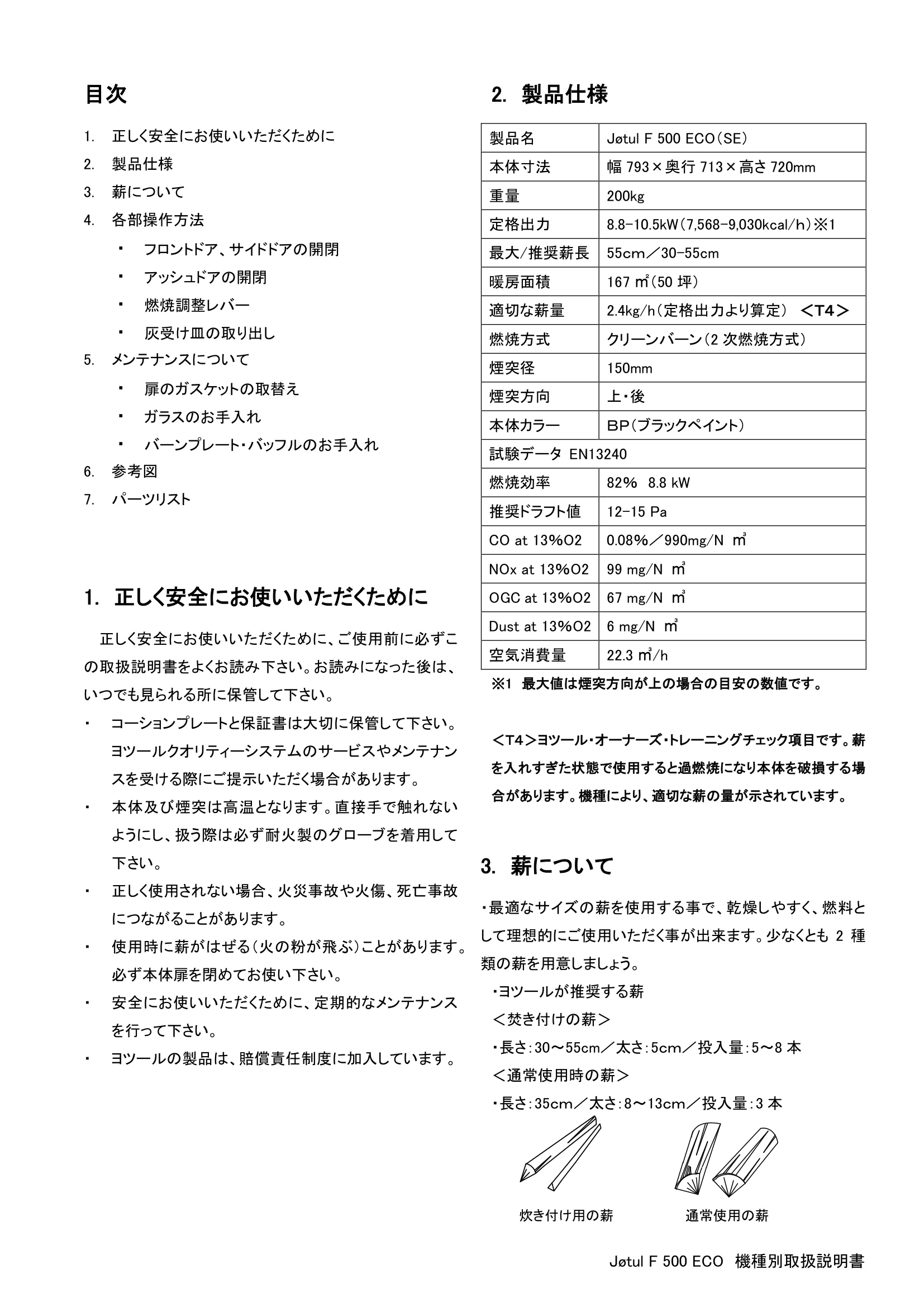

Jøtul F 500 ECO Jøtul F 500 ECO ヨツール機種別取扱説明書 Jøtul F 500 ECO 機種別取扱説明書 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 薪について 4. 各部操作方法 ・ フロントドア、サイドドアの開閉 ・ アッシュドアの開閉 ・ 燃焼調整レバー ・ 灰受け皿の取り出し 5. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 6. 参考図 7. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこ の取扱説明書をよくお読み下さい。お読みになった後は、 いつでも見られる所に保管して下さい。 ・ コーションプレートと保証書は大切に保管して下さい。 ヨツールクオリティーシステムのサービスやメンテナン スを受ける際にご提示いただく場合があります。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷、死亡事故 につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、賠償責任制度に加入しています。 2. 製品仕様 ※1 最大値は煙突方向が上の場合の目安の数値です。 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目です。薪 を入れすぎた状態で使用すると過燃焼になり本体を破損する場 合があります。機種により、適切な薪の量が示されています。 3. 薪について ・最適なサイズの薪を使用する事で、乾燥しやすく、燃料と して理想的にご使用いただく事が出来ます。少なくとも2 種 類の薪を用意しましょう。 ・ヨツールが推奨する薪 ＜焚き付けの薪＞ ・長さ：30～55cm／太さ：5ｃｍ／投入量：5～8 本 ＜通常使用時の薪＞ ・長さ：35ｃｍ／太さ：8～13ｃｍ／投入量：3 本 製品名 Jøtul F 500 ECO（SE） 本体寸法 幅793×奥行713×高さ720mm 重量 200kg 定格出力 8.8-10.5kW（7,568-9,030kcal/ｈ）※1 最大/推奨薪長 55ｃｍ／30-55cm 暖房面積 167 ㎡（50 坪） 適切な薪量 2.4kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ＢＰ（ブラックペイント） 試験データ EN13240 燃焼効率 82％ 8.8 kW 推奨ドラフト値 12-15 Pa CO at 13％O2 0.08％／990mg/N ㎥ NOx at 13％O2 99 mg/N ㎥ OGC at 13％O2 67 mg/N ㎥ Dust at 13％O2 6 mg/N ㎥ 空気消費量 22.3 ㎥/h 炊き付け用の薪 通常使用の薪 Jøtul F 500 ECO 機種別取扱説明書 4. 各部操作方法 ・フロントドアの開閉（Ｆｉｇ．Ａ参照） ・フロントドアハンドルを90 度回転させ扉を開けます。閉 めるときは扉を押しながらしっかりと閉めます。 ・サイドドアの開閉（Ｆｉｇ．Ｂ参照） ・サイドドアハンドルを90 度回転させ扉を開けます。閉 めるときは扉を押しながらしっかりと閉めます。 ＜注意＞ ・サイドドアを、薪投入時以外は開けないでください。 ・燃焼調整レバー（Ｆｉｇ．Ｃ参照） ・本体正面中央のレバーをスライドして空気の調節をし ます。右にレバーをスライドさせて開けると、空気が多く 流入し高温に、逆に左に閉めると、空気の流入が少なく なり低温になります。 ＜注意＞ ・空気調整レバーを過度に閉めると不完全燃焼となり、 煤やタールが多く発生する原因となります。 ・アッシュグレートの開閉、灰の落とし方（Ｆｉｇ．Ｄ参照） ① アッシュグレートはＡ方向にスライドし、開きます。 ② 開いたアッシュグレートに灰をかき出し、灰受け皿 に落とします。 ＜注意＞ ・ドックハウスのパイロットエアー吹出口(炉床から約 1.5cm)は灰で埋もれないようご注意ください。（Ｆｉｇ．E 参 照） ・年1 回 ドッグハウス内の灰を掃除してください。ドックハ ウス取り外しによるパイロットエアホールへの灰こぼれに 注意し、外気導入口（Ｆｉｇ．B 参照）下は養生をするように してください。 ・外気導入をしている場合は使用部材を取り外し、掃除を 行ってください。方法については設置業者様へお問い合 わせください。 ・アッシュグレートは閉じて(Ｂ方向)ご使用ください。 ・アッシュドアの開閉、灰受け皿の取り出し（Ｆｉｇ．F 参照） ① アッシュハンドル90 度回転させ扉を開けます。閉 める時は扉を押しながらしっかりと閉めます。 ② 扉を手前に開きます。 ③ 灰受け皿の取手を引き出します。 ＜注意＞ ・ストーブ使用中は必ずアッシュドアをしっかり閉めてご 使用ください。 ・本体が完全に冷めたことを確認し、グローブをご使用 の上、灰受け皿を取り出して下さい。 ・外気導入ダンパーボックス （※オプション品） 薪ストーブ燃焼前にダンパーが開いていることをご確認く ださい。閉じている状態で燃焼した場合、十分な空気が供 給されず、逆流する場合があります。 5. メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケットそ のものに「へたり」が見られたら交換時期です。（Ｆｉｇ．G） ① ガスケットをはがして、溝についている耐火セメント をドライバーやワイヤーブラシで取り除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温で 3 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本体 上部からガラスの内側に沿って空気が流れます。ある程度 の煤は煙突のドラフトや燃焼レバーの調整具合によってガラ スに付着しますが燃焼調整レバーが開いている時や炉内で 炎が活発に燃えている時に消散します。 通常のクリーニングは、薪ストーブが冷めた状態を確認して、 ぬれた布に灰を少しつけてガラスを磨きます。最後に乾燥し た布で拭いてください。落ちにくい煤や汚れは、専用のガラ スクリーナーを塗布し、乾いた布等できれいに取り除いて 下さい。また、ガラスにヒビや割れ等が生じた場合は、直 ちに使用を中止して、新しいものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はブラシ（バーミキュライト素材は傷が付きや すいので注意してください）をかけて汚れを取り除いて下さ い。ヒビ割れ、変形が生じた場合は、直ちに使用を中止し て新しいものと交換して下さい。そのまま使い続けると、暖 炉本体の寿命を縮めます。 ＜注意＞ ・バッフルサポートを外し元に戻す際は、必ず3 箇所のフ ックにしっかりかかるように取り付けてください。 閉 Ｆｉｇ．G ① ② ③ 開閉開 7、参考図 Fig. H Jotul F 500 ECO 機種別取扱説明書 パイロットエアー吹出口 を塞がない（炉床から約1.5cm） ドッグハウス 外気導入口 ※必ずバッフルサポートは3箇所のフック（丸印）にしっかりか かるように取り付けてください。 左右同じ Fig.A Fig.B Fig.C Fig.D Fig.E Fig.F トップカバー バッフルサポートブラケット トッププレート 8.パーツリスト Jotul F 500 ECO CPL. CPL. バッフルレフト バックエアチャンネル セカンドエアプレート エアディフレクターレフト スモークアウトレット バックプレート 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長 202603
