ヨツール F500ECO（2026年版）
パーツリスト

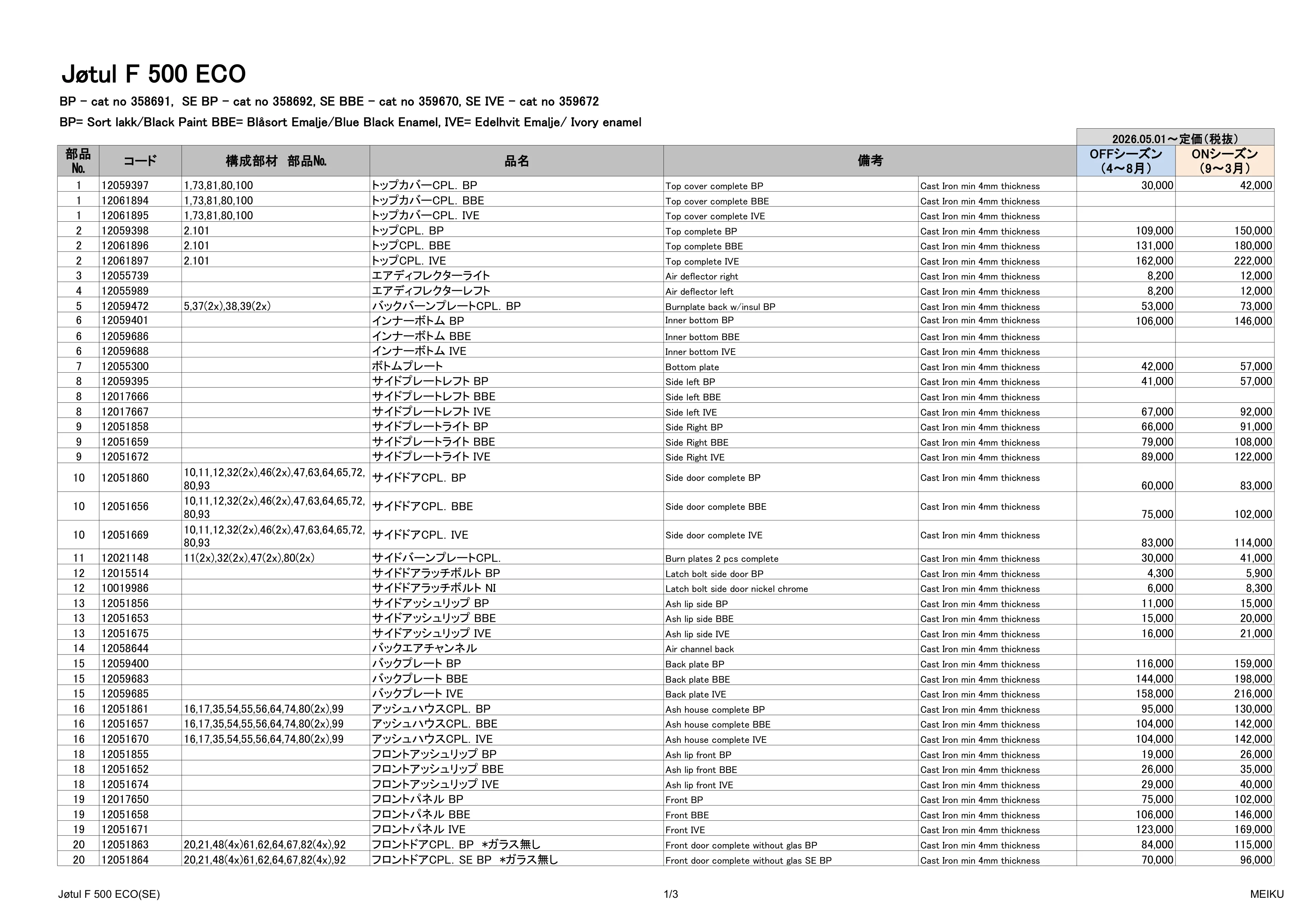

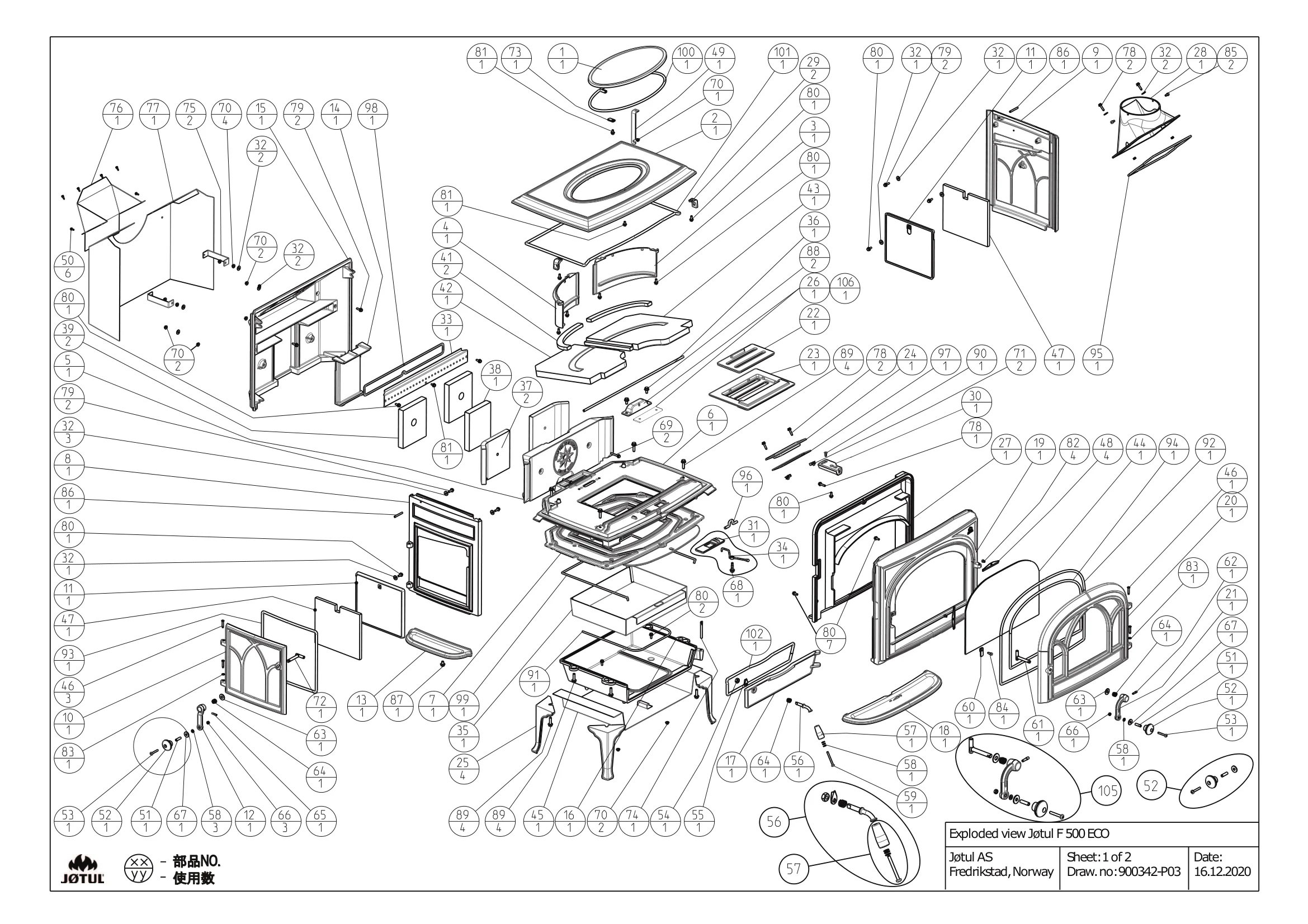

Exploded view Jøtul F 500 ECO Jøtul AS Fredrikstad, Norway Sheet: 1 of 2 Draw. no: 900342-P03 Date: 16.12.2020 Jøtul F 500 ECO BP - cat no 358691, SE BP - cat no 358692, SE BBE - cat no 359670, SE IVE - cat no 359672 BP= Sort lakk/Black Paint BBE= Blåsort Emalje/Blue Black Enamel, IVE= Edelhvit Emalje/ Ivory enamel 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12059397 1,73,81,80,100 トップカバーCPL．BP Top cover complete BP Cast Iron min 4mm thickness 30,000 42,000 1 12061894 1,73,81,80,100 トップカバーCPL．BBE Top cover complete BBE Cast Iron min 4mm thickness 1 12061895 1,73,81,80,100 トップカバーCPL．IVE Top cover complete IVE Cast Iron min 4mm thickness 2 12059398 2.101 トップCPL．BP Top complete BP Cast Iron min 4mm thickness 109,000 150,000 2 12061896 2.101 トップCPL．BBE Top complete BBE Cast Iron min 4mm thickness 131,000 180,000 2 12061897 2.101 トップCPL．IVE Top complete IVE Cast Iron min 4mm thickness 162,000 222,000 3 12055739 エアディフレクターライト Air deflector right Cast Iron min 4mm thickness 8,200 12,000 4 12055989 エアディフレクターレフト Air deflector left Cast Iron min 4mm thickness 8,200 12,000 5 12059472 5,37(2x),38,39(2x) バックバーンプレートCPL．BP Burnplate back w/insul BP Cast Iron min 4mm thickness 53,000 73,000 6 12059401 インナーボトム BP Inner bottom BP Cast Iron min 4mm thickness 106,000 146,000 6 12059686 インナーボトム BBE Inner bottom BBE Cast Iron min 4mm thickness 6 12059688 インナーボトム IVE Inner bottom IVE Cast Iron min 4mm thickness 7 12055300 ボトムプレート Bottom plate Cast Iron min 4mm thickness 42,000 57,000 8 12059395 サイドプレートレフト BP Side left BP Cast Iron min 4mm thickness 41,000 57,000 8 12017666 サイドプレートレフト BBE Side left BBE Cast Iron min 4mm thickness 8 12017667 サイドプレートレフト IVE Side left IVE Cast Iron min 4mm thickness 67,000 92,000 9 12051858 サイドプレートライト BP Side Right BP Cast Iron min 4mm thickness 66,000 91,000 9 12051659 サイドプレートライト BBE Side Right BBE Cast Iron min 4mm thickness 79,000 108,000 9 12051672 サイドプレートライト IVE Side Right IVE Cast Iron min 4mm thickness 89,000 122,000 10 12051860 10,11,12,32(2x),46(2x),47,63,64,65,72, 80,93 サイドドアCPL．BP Side door complete BP Cast Iron min 4mm thickness 60,000 83,000 10 12051656 10,11,12,32(2x),46(2x),47,63,64,65,72, 80,93 サイドドアCPL．BBE Side door complete BBE Cast Iron min 4mm thickness 75,000 102,000 10 12051669 10,11,12,32(2x),46(2x),47,63,64,65,72, 80,93 サイドドアCPL．IVE Side door complete IVE Cast Iron min 4mm thickness 83,000 114,000 11 12021148 11(2x),32(2x),47(2x),80(2x) サイドバーンプレートCPL． Burn plates 2 pcs complete Cast Iron min 4mm thickness 30,000 41,000 12 12015514 サイドドアラッチボルト BP Latch bolt side door BP Cast Iron min 4mm thickness 4,300 5,900 12 10019986 サイドドアラッチボルト NI Latch bolt side door nickel chrome Cast Iron min 4mm thickness 6,000 8,300 13 12051856 サイドアッシュリップ BP Ash lip side BP Cast Iron min 4mm thickness 11,000 15,000 13 12051653 サイドアッシュリップ BBE Ash lip side BBE Cast Iron min 4mm thickness 15,000 20,000 13 12051675 サイドアッシュリップ IVE Ash lip side IVE Cast Iron min 4mm thickness 16,000 21,000 14 12058644 バックエアチャンネル Air channel back Cast Iron min 4mm thickness 15 12059400 バックプレート BP Back plate BP Cast Iron min 4mm thickness 116,000 159,000 15 12059683 バックプレート BBE Back plate BBE Cast Iron min 4mm thickness 144,000 198,000 15 12059685 バックプレート IVE Back plate IVE Cast Iron min 4mm thickness 158,000 216,000 16 12051861 16,17,35,54,55,56,64,74,80(2x),99 アッシュハウスCPL．BP Ash house complete BP Cast Iron min 4mm thickness 95,000 130,000 16 12051657 16,17,35,54,55,56,64,74,80(2x),99 アッシュハウスCPL．BBE Ash house complete BBE Cast Iron min 4mm thickness 104,000 142,000 16 12051670 16,17,35,54,55,56,64,74,80(2x),99 アッシュハウスCPL．IVE Ash house complete IVE Cast Iron min 4mm thickness 104,000 142,000 18 12051855 フロントアッシュリップ BP Ash lip front BP Cast Iron min 4mm thickness 19,000 26,000 18 12051652 フロントアッシュリップ BBE Ash lip front BBE Cast Iron min 4mm thickness 26,000 35,000 18 12051674 フロントアッシュリップ IVE Ash lip front IVE Cast Iron min 4mm thickness 29,000 40,000 19 12017650 フロントパネル BP Front BP Cast Iron min 4mm thickness 75,000 102,000 19 12051658 フロントパネル BBE Front BBE Cast Iron min 4mm thickness 106,000 146,000 19 12051671 フロントパネル IVE Front IVE Cast Iron min 4mm thickness 123,000 169,000 20 12051863 20,21,48(4x)61,62,64,67,82(4x),92 フロントドアCPL．BP　*ガラス無し Front door complete without glas BP Cast Iron min 4mm thickness 84,000 115,000 20 12051864 20,21,48(4x)61,62,64,67,82(4x),92 フロントドアCPL．SE BP　*ガラス無し Front door complete without glas SE BP Cast Iron min 4mm thickness 70,000 96,000 備考 2026.05.01～定価（税抜） Jøtul F 500 ECO(SE) 1/3 MEIKU 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 20 12051661 20,21,48(4x)61,62,64,67,82(4x),92 フロントドアCPL．SE BBE　*ガラス無し Front door complete without glas SE BBE Cast Iron min 4mm thickness 111,000 152,000 20 12051676 20,21,48(4x)61,62,64,67,82(4x),92 フロントドアCPL．SE IVE　*ガラス無し Front door complete without glas SE IVE Cast Iron min 4mm thickness 137,000 189,000 21 12017311 ドアラッチ BP Latch /door BP Cast Iron min 4mm thickness 3,000 4,200 21 12021451 ドアラッチ NI Latch /door nickel chrome Cast Iron min 4mm thickness 13,400 18,600 22 12058688 アッシュグレート Ash grate Cast Iron min 4mm thickness 15,000 20,000 23 12058689 アッシュグレートホルダー Ash grate holder Cast Iron min 4mm thickness 21,000 29,000 24 12059471 24.97 フロントインナーカバー BP *ガスケット付き Cover inner front w/gasket BP Cast Iron min 4mm thickness 12,000 17,000 25 12015042 レッグ BP Leg 215 mm BP Cast Iron min 4mm thickness 12,000 16,000 25 51012223 25(4x) レッグ BP *4本セット Legs 215 mm 4 pcs BP Cast Iron min 4mm thickness 41,000 57,000 25 51012224 25(4x) レッグ BBE *4本セット Legs 215 mm 4 pcs BBE Cast Iron min 4mm thickness 61,000 84,000 25 51012227 25(4x) レッグ IVE *4本セット Legs 215 mm 4 pcs IVE Cast Iron min 4mm thickness 71,000 97,000 26 12058650 ドッグハウス Dog house Cast Iron min 4mm thickness 3,000 4,200 27 12021510 27, 71(2x) インナーフロントCPL． Inner front complete Cast Iron min 4mm thickness 79,000 108,000 28 12020966 28,85(2x) スモークアウトレットCPL．BP Smoke outlet complete BP Cast Iron min 4mm thickness 31,000 42,000 28 12020962 28,85(2x) スモークアウトレットCPL．BBE Smoke outlet complete BBE Cast Iron min 4mm thickness 41,000 57,000 28 12020963 28,85(2x) スモークアウトレットCPL．IVE Smoke outlet complete IVE Cast Iron min 4mm thickness 42,000 57,000 29 12017313 トップブラケット Bracket for top Cast Iron min 4mm thickness 1,000 1,000 30 51061517 49.70.78.90 フロントブラケット+バッフルサポートブラケットCセット Bracket top/front 6,600 9,000 31 12046986 31,34,68 エアバルブ+エアハンドルセット　E Valve handle + valve complete 6,900 9,500 32 10023780 ワッシャー Φ6.4×Φ18×1.6 Washer Ø6,4XØ18X1,6 Steel 100 100 33 12059402 33.98 セカンドエアプレート *ガスケット付き Sec. Air plate with gasket Steel 12,000 16,000 35 10024246 アッシュパン Ash pan Steel 17,000 24,000 36 K537 バッフルサポート Φ8　SUS310S Ros Ø8 Baffle support Stainless Steel 4,500 4,500 37 10058364 バックバーンプレートインシュレーションブランケットL/R Insul blanket NO 1 L/R burnplate back Super wool 38 10058363 ミドルインシュレーションブランケット Insul blanket middle Super wool 39 10058365 バックインシュレーションブランケットL/R Insul blanket NO 2 L/R back Super wool 41 10058389 バッフルインシュレーションブランケット Insul blanket baffle Super wool 3,900 5,400 42 10055823 バッフルレフト Baffle left Vermiculite 16,000 21,000 43 10055824 バッフルライト Baffle right Vermiculite 16,000 21,000 44 10024461 ガラス Glas Ceramic 475×299×4 19,000 26,000 45 10024513 ボトムヒートシールド Heat shield bottom Steel 15,000 21,000 46 10024103 ヒンジピン Φ6×33 BP Hinge pin Ø6 X 33 black Black chrom 200 200 46 10023975 ヒンジピン Φ6×33 NI Hinge pin Ø6 X 33 nickle chrome Black chrom 1,100 1,500 47 10058361 サイドバーンプレートインシュレーションブランケット Burn plate insul. L/R Super wool 2,000 2,700 48 12020930 ガラスクリップ Glass clip Steel 1,100 1,500 49 10058501 バッフルサポートブラケットC Baffle support bracket Stainless Steel 3,400 4,600 50 10023680 スクリュー 4.2×13 Screw tap hex flange 4,2X13 FOSFAT 200 200 51 10024023 スリーブ Φ8×6 L＝27.5 Distancelock 8X6 L= 27,5 Steel 300 300 52 10024025 ウッドノブ Wooden knob Wood 1,800 2,400 52 12020634 51,52,53,58,66,67 ウッドノブCPL． Wooden knob + small parts Wood, Steel 3,100 3,800 53 10023611 スクリュー M6×40 Screw mach panh poz M6X40 Steel ELZN 100 100 54 10023552 ナット M10 Nut M10 Steel ELZN 100 100 55 10024167 ラッチボルト Latch bolt Steel 700 900 56 12021523 55, 56, 57, 58(4x),59 アッシュドア用ハンドル CPL Handle complete ash door Steel 11,000 15,000 57 12021540 57,58,59 アッシュドア用ウッドノブ CPL Wooden handle in bag Wood, Steel 3,600 5,000 58 10023464 ワッシャー Φ6.4×Φ12.5×1.6 Washer Ø6,4X12,5X1,6 Steel ELZ 200 200 59 10023689 スクリュー M6×60 Screw mach panh poz M6x60 Steel, ElZn, 300 300 60 10024462 ドアキャッチ Catch Black chrom 1,600 2,100 61 10024515 フロントドア ラッチボルト Latch bolt front door Steel 2,000 2,700 62 10023684 スクリュー M6×25 Screw socket set long D point M6X25 Steel 500 600 63 10023578 ワッシャー Φ10.5×Φ25×1.5 Washer Ø10,5XØ25X1,5 steel black spes 300 300 Jøtul F 500 ECO(SE) 2/3 MEIKU 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 64 10024011 スプリング Spring/latch Stainless Steel 300 300 65 10023592 スプリングピン M5×24 Pin spirol 5 X 24 MBT Steel 300 300 66 10023475 ナット M6 Nut M6 ST8,8 UBEH 200 200 67 10023919 インシュレーションワッシャー Insul. Washer for wooden knob Fabric 500 600 69 10023574 スクリュー M6×40 Screw hex flange M6X40 ST8.8 FOSFAT 300 300 70 10023666 ナット M6 Nut hex cap flange M6 ST8,8 FOSFAT 200 200 71 10023715 ラグナット Lug nut M6 ST8.8 FOSFAT 1,400 1,800 72 10024022 サイドドア ラッチボルト Latch bolt Steel 1,600 2,100 73 10024253 サポートピース Support piece Stainless Steel 2,000 2,700 74 10024257 アッシュドア用ヒンジピン Hinge pin for ash door Steel 1,400 1,800 78 10023536 スクリュー M6×25 Screw hex flange M6X25 ST8.8 FOSFAT 200 200 79 10023540 スクリュー M6×20 ScrewLhex flange M6X20 ST8.8 FOSFAT 200 200 80 10023541 スクリュー M6×16 Screw hex flange M6X16 ST8,8 FOSFAT 200 200 81 10023545 スクリュー M6×12 Screw hex flange M6X12 ST8,8 FOSFAT 200 200 82 10023561 スクリュー M6×8 Screw cylh inthex M6X8 low ST8,8 FOSFAT 200 200 83 10023579 ワッシャー Φ6×Φ12×0.5 Washer Ø6XØ12XØX0.5 ST8,8 ELZN 100 100 84 10023580 スクリュー M6×16 Screw cylh inthex M6X16 low ST8,8 FOSFAT 300 300 85 10023588 スクリュー M6×12 Screw cylh inthex M6X12 low ST8,8 FOSFAT 100 100 86 10023650 スクリュー M6×50 Screw socket set M6X50 ST8,8 DIN916 500 500 87 10023660 スクリュー M8×12 Screw hex flange M8X12 ST8,8 FOSFAT 500 600 88 10023661 スクリュー M8×16 Screw hex flange M8X16 ST8,8 FOSFAT 200 200 89 10023664 スクリュー M8×30 Screw hex flange M8X30 ST8,8 FOSFAT 300 300 90 10023556 スクリュー M6×16 Screw Flat Int Hex M6x16 ST8,8 FOSFAT 200 200 91 5063-1 ガスケット Φ6.4×800 （アッシュハウスインナー用） Rope gasket ash pan ash houseing LD-250 Ø6,35 X 5 M graph 1,000/1M 1,000/1M 92 5095-1 ガスケット Φ9.5×1800 （フロントドア用） Rope gasket front door LD-360 Ø9.5X5 M. graph 3,200/2M 3,200/2M 93 5095-1 ガスケット Φ9.5×1300 （サイドドア用） Rope gasket side door LD-360 Ø9.5X5 M. graph 3,200/2M 3,200/2M 94 5086-1 ガスケット Φ8.6×1500 （ガラス用） Rope gasket door glas LD-360 Ø8,6X5 M. graph 3,000/2M 3,000/2M 95 5063-1 ガスケット Φ6.4×930 （スモークアウトレット用） Rope gasket Between smokeoutlet and back plate LD-250 Ø6,35 X 5 M. graph 1,000/1M 1,000/1M 96 5086-1 ガスケット Φ8.6×150 （エアハンドル用） Rope gasket above valve handle LD-360 Ø8,6X5 M. 6 graph 1,500/1M 1,500/1M 97 410762-1 ガスケット V-125×500 （インナーフロントカバー用） Flat gasket on cover inner front V125 FLAT 8MM X 5 ML graph 2,000/1M 2,000/1M 98 410762-1 ガスケット V-125×1200 （セカンドエアプレート用） Flat gasket sec air plate V125 FLAT 8MM X 5 ML graph 4,000/2M 4,000/2M 99 5063-1 ガスケット Φ6.4×1100 （アッシュハウス用） Rope gasket Between Ashhousening and bottom plate LD-250 Ø6,35 X 5 M graph 2,000/2M 2,000/2M 100 5086-1 ガスケット Φ8.6×1050 （トップカバー用） Rope gasket on top cover LD-360 Ø8,6X5 M. graph 3,000/2M 3,000/2M 101 5095-1 ガスケット Φ9.5×2100 （トップ用） Rope gasket on Top LD-375 Ø9,5X5 M. graph 4,800/3M 4,800/3M 102 5095-1 ガスケット Φ9.5×1300 （アッシュドア用） Rope gasket on ash door LD-375 Ø9,5X5 M. graph 3,200/2M 3,200/2M 105 12021450 21,51,52,53,58,61,62,63,64,66,67 フロントドア ハンドルCPL．黒 Latch compl (front door) Black 9,200 11,900 105 12021451 21,51,52,53,58,61,62,63,64,66,67 フロントドア ハンドルCPL．ニッケル Latch compl (front door) NICKL 13,400 18,600 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 500 ECO(SE) 3/3 MEIKU
