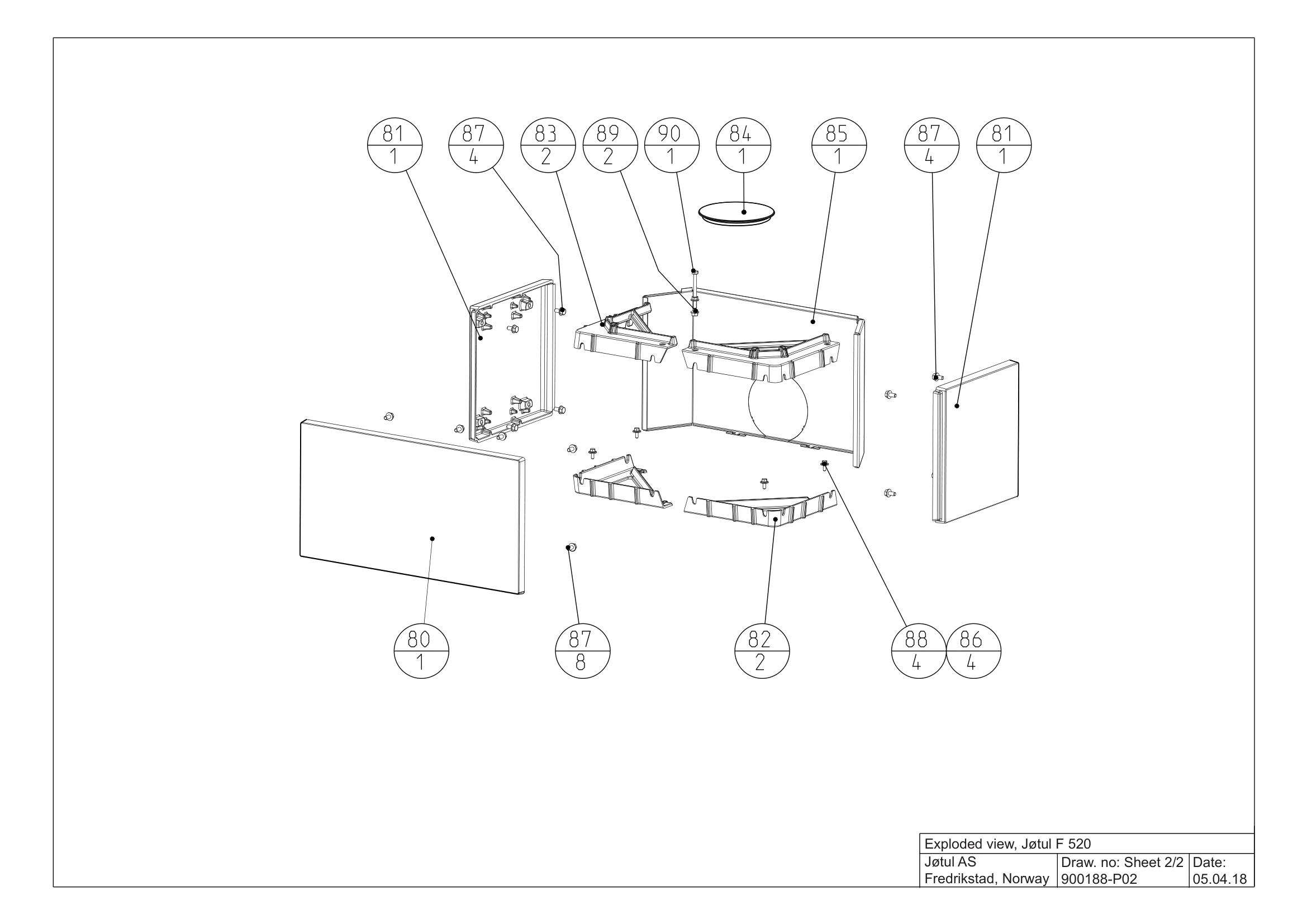

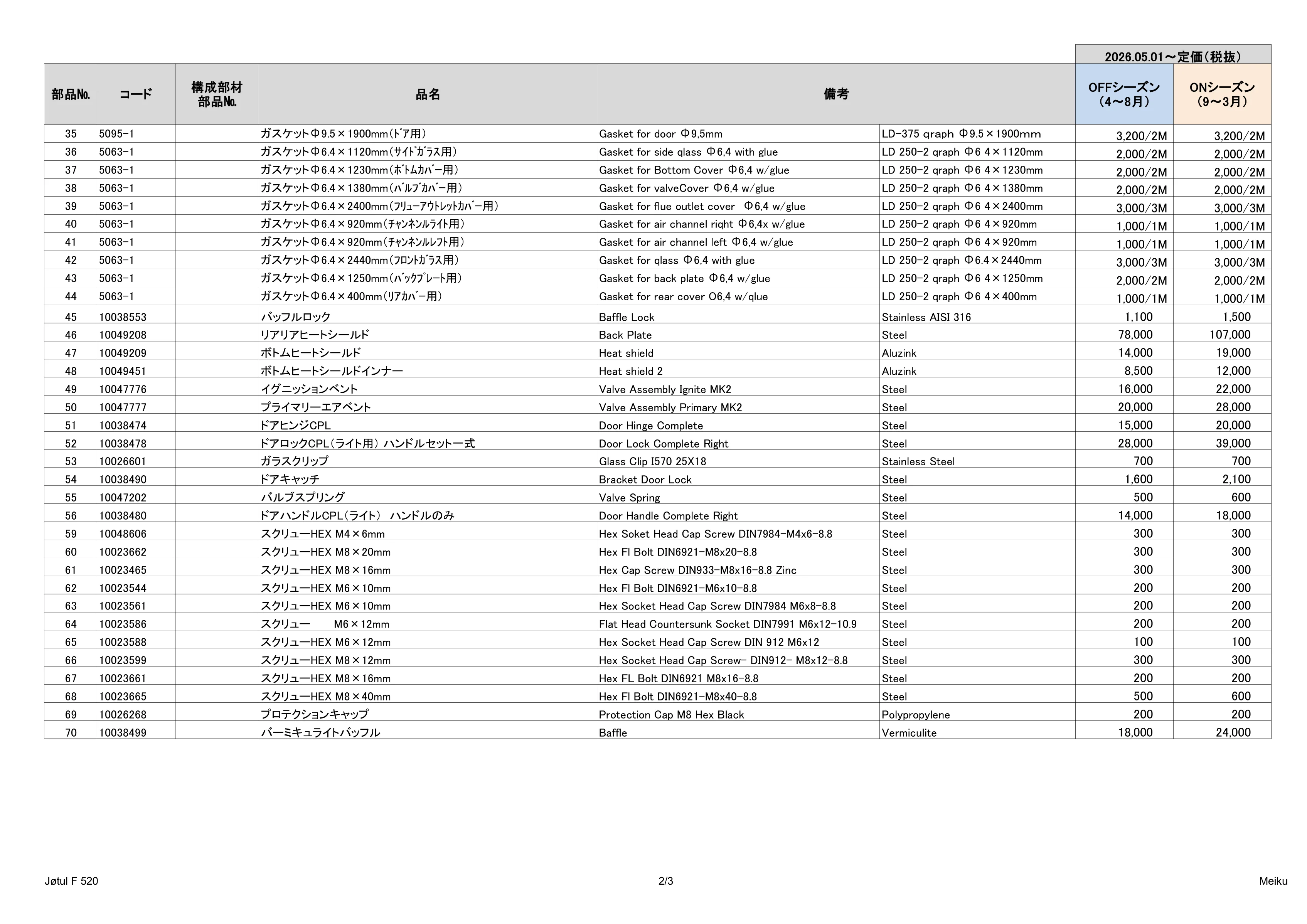

Exploded view, Jøtul F 520 Jøtul AS Fredrikstad, Norway Date: 05.04.18 Draw. no: Sheet 1/2 900188-P02 27 28 Exploded view, Jøtul F 520 Jøtul AS Fredrikstad, Norway Date: 05.04.18 Draw. no: Sheet 2/2 900188-P02 Jøtul F 520 Jøtul F520 BP cat no 30049347 BP＝Sort lakk/Black Paint 部品№ コード 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12049802 トッププレートアッパー The upper Top 93,000 127,000 2 12044965 フリューアウトレット Flue Outlet 40,000 54,000 3 12049782 トッププレートロワ Top Plate 52,000 71,000 4 12044959 エアデフレクターアッパー Flushing Brim 27,000 36,000 5 12044975 エアディストリビューターボトム Air Distributor Bottom 5,000 6,900 6 12044963 エアデフレクターロワ Deflector 45,000 62,000 7 12049781 リアプレート Rear Plate 78,000 108,000 8 12044967 リアカバー（外気導入） Rear Cover 11,000 15,000 9 12044970 エアチャンネルレフト Air Channel Left 9,900 14,000 10 12044969 エアチャンネルライト Air Channel Right 9,900 14,000 11 12044960 バーンプレートリア Burn Plate Rear 40,000 54,000 12 12044974 ログリテイナー Log Retainer 5,500 7,500 13 12044964 インナーボトム Inner Bottom 63,000 87,000 14 ボトムプレート Bottom Plate MK2 15 バルブカバー Valve Cover Int. MK2 16 ボトムカバー Bottom Cover MK2 17 12049805 ベースボトムプレート Base Bottom Plate 65,000 89,000 18 12044980 サイドプレート Side Plate 46,000 63,000 19 12049804 ベースサイドプレート Base Side Plate 57,000 78,000 20 12052819 ブラケット（ﾍﾞｰｽｻｲﾄﾞﾌﾟﾚｰﾄ用） Bracket for Base Side Plate 1,500 2,100 21 12049803 ベースプレートフロント Base Front 64,000 87,000 22 12044981 ドアコンプリート Door Complete 137,000 188,000 23 12044968 ドアリスト Door List 5,300 7,300 24 12049806 アッシュリップ Ash lip 24,000 33,000 25 12044855 外気導入カバー Lid Air Ø80/100 3,200 4,400 26 外気導入口元 Inlet Air Ø80/100 27 12066078 トップフレーム　BP Cast Iron min 4mm thickness 28 12066080 トッププレート　BP Cast Iron min 4mm thickness 30 10038464 サイドガラス Glass side Ceramic 222×341×4 19,000 26,000 31 10038463 フロントガラス Glas Door Ceramic 507×341×4 22,000 31,000 32 10048199 インシュレーションブランケット（ﾍﾞｰｽﾌﾟﾚｰﾄ用） Insulation Mid Blanket Base Plate Superwool 3,500 4,800 33 10048198 インシュレーションブランケット（ﾍﾞｰｽｻｲﾄﾞ用） Insulation Blanket Base Plate Side Superwool 3,200 4,400 34 10038561 インシュレーションブランケット（ﾘｱ用） Insul. Blanket Rear Superwool 1,100 1,500 備考 2026.05.01～定価（税抜） Jøtul F 520 1/3 Meiku 部品№ コード 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 35 5095-1 ガスケットΦ9.5×1900mm（ﾄﾞｱ用） Gasket for door Φ9,5mm LD-375 ｑｒａpｈ Φ9.5×1900ｍｍ 3,200/2M 3,200/2M 36 5063-1 ガスケットΦ6.4×1120mm（ｻｲﾄﾞｶﾞﾗｽ用） Gasket for side qlass Φ6,4 with glue LD 250-2 qraph Φ6 4×1120mm 2,000/2M 2,000/2M 37 5063-1 ガスケットΦ6.4×1230mm（ﾎﾞﾄﾑｶﾊﾞｰ用） Gasket for Bottom Cover Φ6,4 w/glue LD 250-2 qraph Φ6 4×1230mm 2,000/2M 2,000/2M 38 5063-1 ガスケットΦ6.4×1380mm（ﾊﾞﾙﾌﾞｶﾊﾞｰ用） Gasket for valveCover Φ6,4 w/glue LD 250-2 qraph Φ6 4×1380mm 2,000/2M 2,000/2M 39 5063-1 ガスケットΦ6.4×2400mm（ﾌﾘｭｰｱｳﾄﾚｯﾄｶﾊﾞｰ用） Gasket for flue outlet cover　Φ6,4 w/glue LD 250-2 qraph Φ6 4×2400mm 3,000/3M 3,000/3M 40 5063-1 ガスケットΦ6.4×920mm（ﾁｬﾝﾈﾝﾙﾗｲﾄ用） Gasket for air channel riqht Φ6,4x w/glue LD 250-2 qraph Φ6 4×920mm 1,000/1M 1,000/1M 41 5063-1 ガスケットΦ6.4×920mm（ﾁｬﾝﾈﾝﾙﾚﾌﾄ用） Gasket for air channel left Φ6,4 w/glue LD 250-2 qraph Φ6 4×920mm 1,000/1M 1,000/1M 42 5063-1 ガスケットΦ6.4×2440mm（ﾌﾛﾝﾄｶﾞﾗｽ用） Gasket for qlass Φ6,4 with glue LD 250-2 qraph Φ6.4×2440mm 3,000/3M 3,000/3M 43 5063-1 ガスケットΦ6.4×1250mm（ﾊﾞｯｸﾌﾟﾚｰﾄ用） Gasket for back plate Φ6,4 w/glue LD 250-2 qraph Φ6 4×1250mm 2,000/2M 2,000/2M 44 5063-1 ガスケットΦ6.4×400mm（ﾘｱｶﾊﾞｰ用） Gasket for rear cover O6,4 w/qlue LD 250-2 qraph Φ6 4×400mm 1,000/1M 1,000/1M 45 10038553 バッフルロック Baffle Lock Stainless AISI 316 1,100 1,500 46 10049208 リアリアヒートシールド Back Plate Steel 78,000 107,000 47 10049209 ボトムヒートシールド Heat shield Aluzink 14,000 19,000 48 10049451 ボトムヒートシールドインナー Heat shield 2 Aluzink 8,500 12,000 49 10047776 イグニッションベント Valve Assembly Ignite MK2 Steel 16,000 22,000 50 10047777 プライマリーエアベント Valve Assembly Primary MK2 Steel 20,000 28,000 51 10038474 ドアヒンジCPL Door Hinge Complete Steel 15,000 20,000 52 10038478 ドアロックCPL（ライト用） ハンドルセット一式 Door Lock Complete Right Steel 28,000 39,000 53 10026601 ガラスクリップ Glass Clip I570 25X18 Stainless Steel 700 700 54 10038490 ドアキャッチ Bracket Door Lock Steel 1,600 2,100 55 10047202 バルブスプリング Valve Spring Steel 500 600 56 10038480 ドアハンドルCPL（ライト）　ハンドルのみ Door Handle Complete Right Steel 14,000 18,000 59 10048606 スクリューHEX M4×6mm Hex Soket Head Cap Screw DIN7984-M4x6-8.8 Steel 300 300 60 10023662 スクリューHEX M8×20mm Hex Fl Bolt DIN6921-M8x20-8.8 Steel 300 300 61 10023465 スクリューHEX M8×16mm Hex Cap Screw DIN933-M8x16-8.8 Zinc Steel 300 300 62 10023544 スクリューHEX M6×10mm Hex Fl Bolt DIN6921-M6x10-8.8 Steel 200 200 63 10023561 スクリューHEX M6×10mm Hex Socket Head Cap Screw DIN7984 M6x8-8.8 Steel 200 200 64 10023586 スクリュー　　　M6×12mm Flat Head Countersunk Socket DIN7991 M6x12-10.9 Steel 200 200 65 10023588 スクリューHEX M6×12mm Hex Socket Head Cap Screw DIN 912 M6x12 Steel 100 100 66 10023599 スクリューHEX M8×12mm Hex Socket Head Cap Screw- DIN912- M8x12-8.8 Steel 300 300 67 10023661 スクリューHEX M8×16mm Hex FL Bolt DIN6921 M8x16-8.8 Steel 200 200 68 10023665 スクリューHEX M8×40mm Hex Fl Bolt DIN6921-M8x40-8.8 Steel 500 600 69 10026268 プロテクションキャップ Protection Cap M8 Hex Black Polypropylene 200 200 70 10038499 バーミキュライトバッフル Baffle Vermiculite 18,000 24,000 Jøtul F 520 2/3 Meiku 部品№ コード 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 77 10023660 スクリューM8 x 12mm Steel 500 600 80 12053764 フロントプレート ハイトップ Front plate high top Cast Iron min 4mm thickness 68,000 93,000 81 サイドプレート ハイトップ Side plate high top Cast Iron min 4mm thickness 82 フロントブラケット サイドロア Front brakett /side lower Cast Iron min 4mm thickness 83 フロントブラケット サイドアッパー Front brakett /side upper Cast Iron min 4mm thickness 84 12053766 トッププレート カバー（ガスケット付き） Side Plate Incl/Gask I520 Bp Cast Iron min 4mm thickness 12,000 16,000 85 10053149 バックプレート ハイトップ Back plate high top Steel 20,000 27,000 86 10023780 ワッシャー Φ6.4×Φ18×1.6mm Washer Ø6,4Xø18X1,6 St8,8 Untr Steel 100 100 87 10023661 スクリュー　　　M8×16mm Scr Hexcap Fl M8X16 St8,8 Phos Steel 200 200 88 10023541 スクリュー　　　M6×16mm Scr Hexcap Fl M6X16 St8,8 Phos Steel 200 200 89 10023667 ナット M8 Nut Hex Cap Fl M8 St8,8 Untr 300 300 90 10038283 スクリュー　　　M8×80mm Screw M8X80 ST8.8 Elzn 300 300 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul F 520 3/3 Meiku
