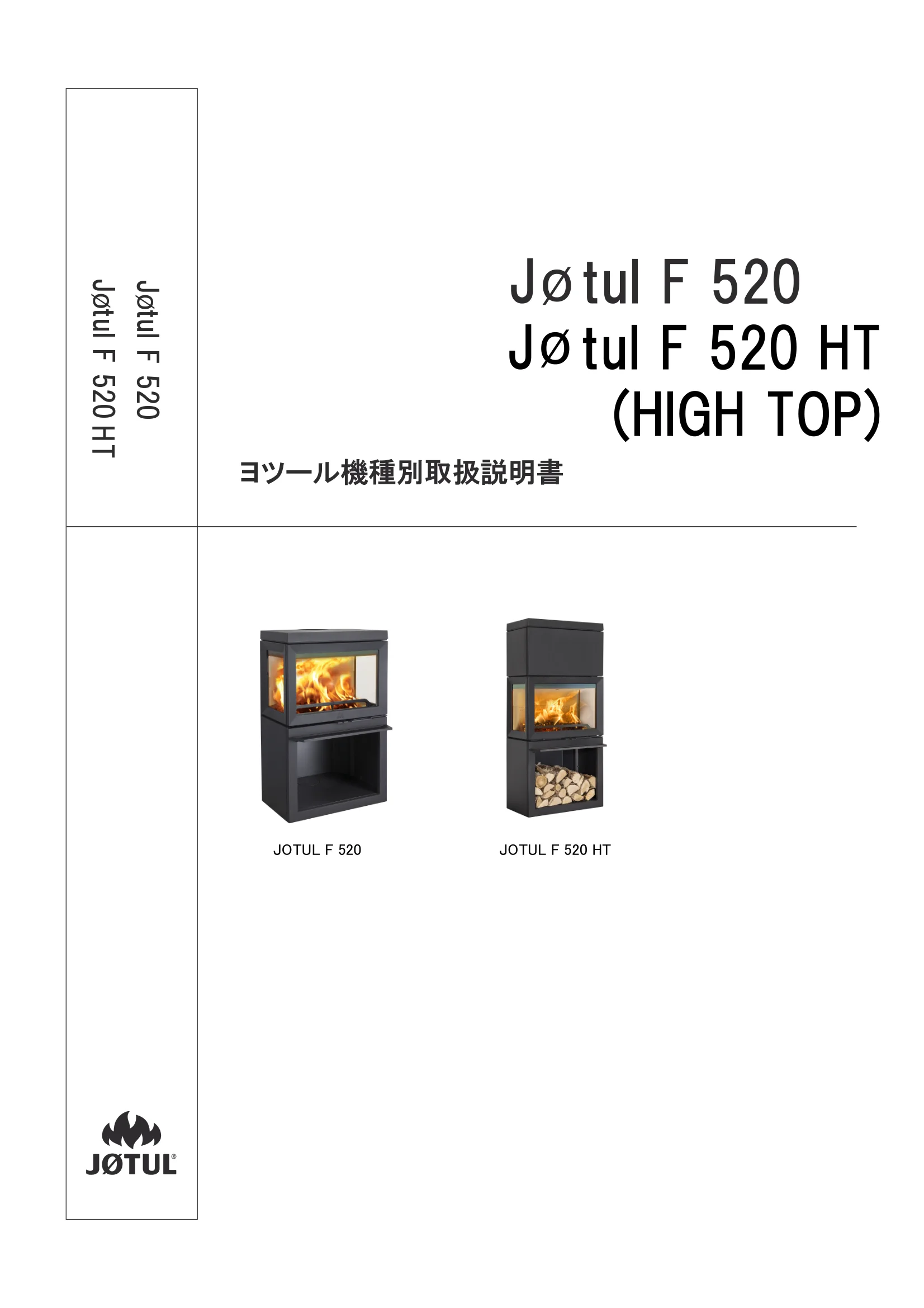

ヨツール F520HT（2024年版）
取扱説明書

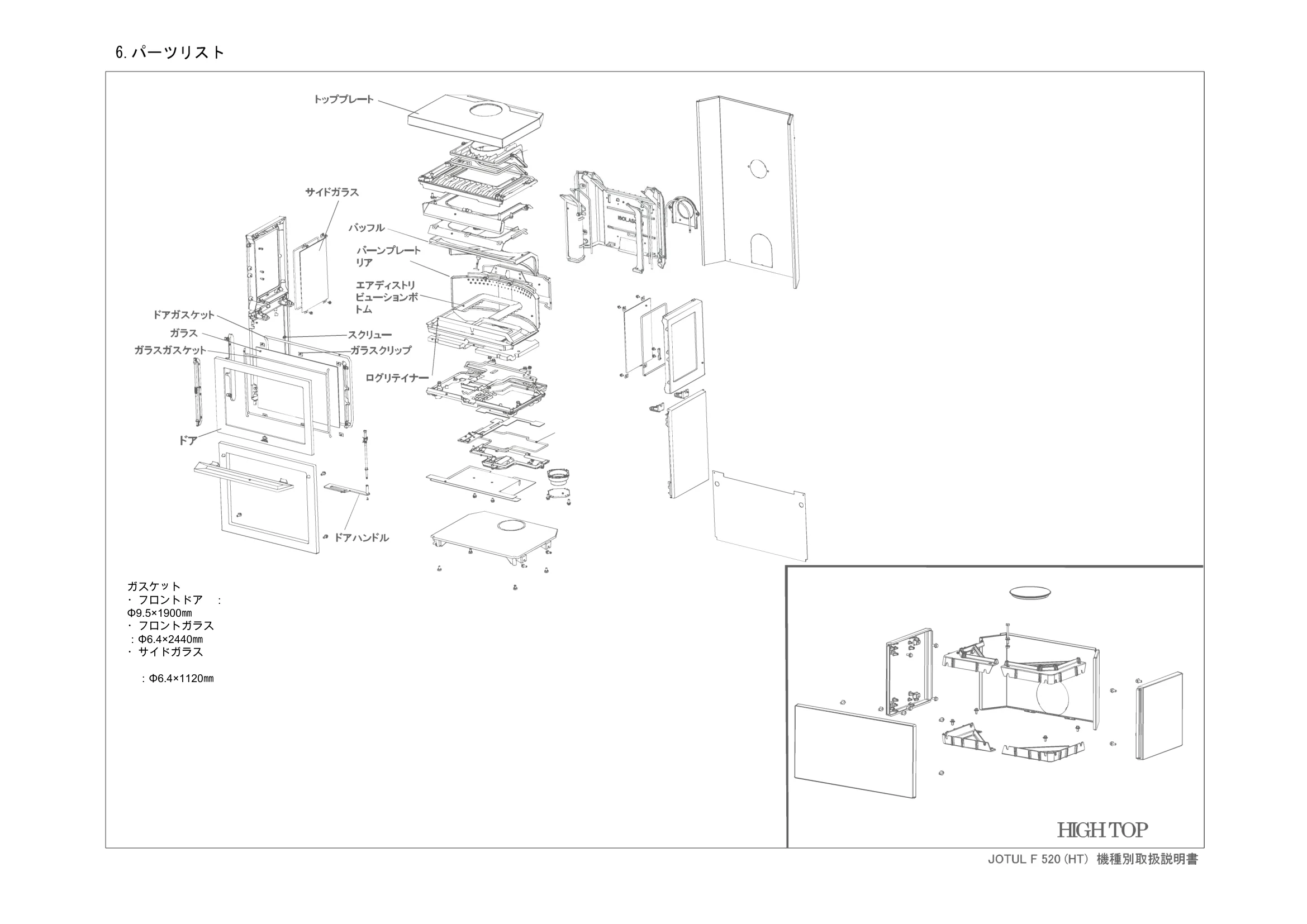

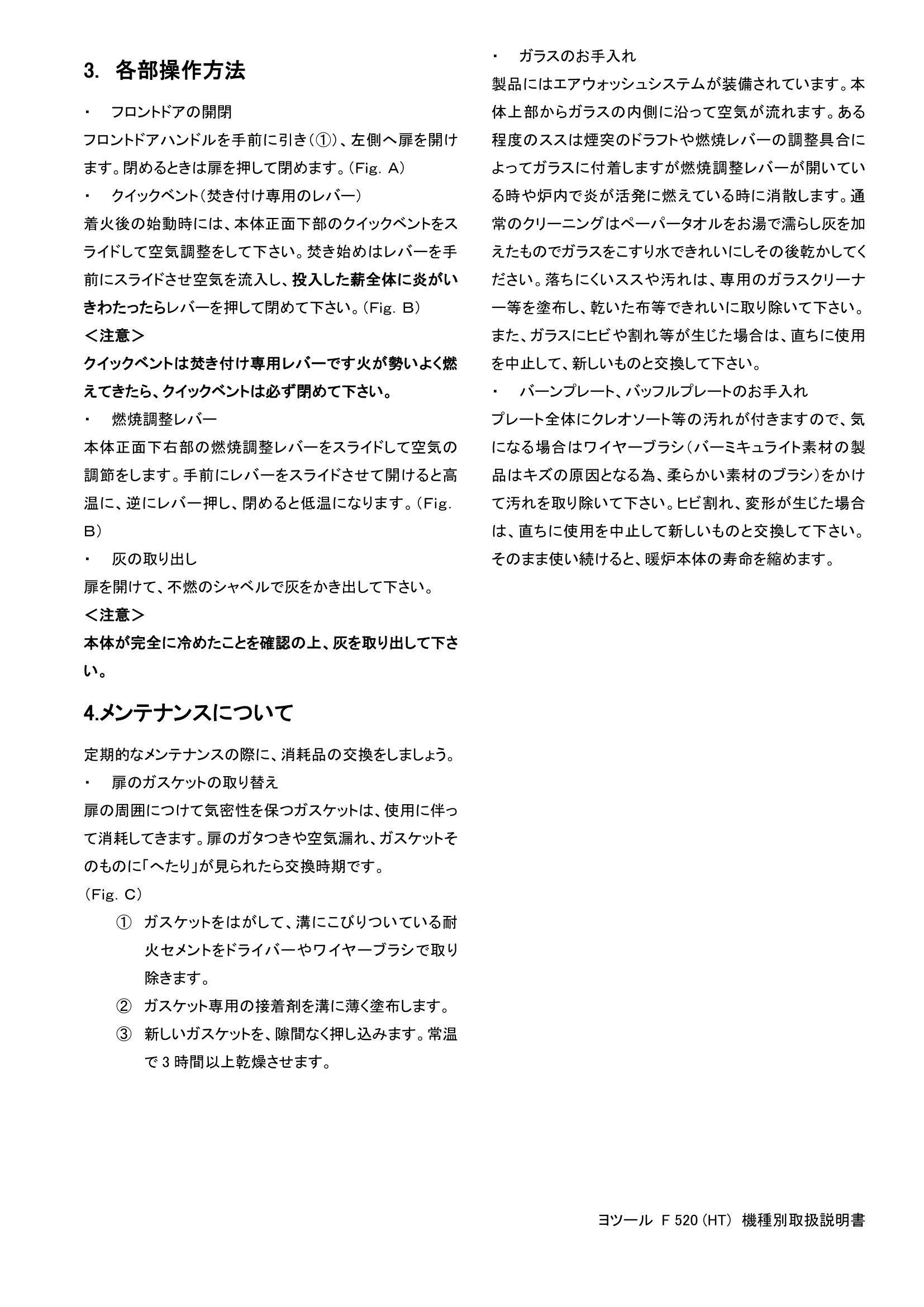

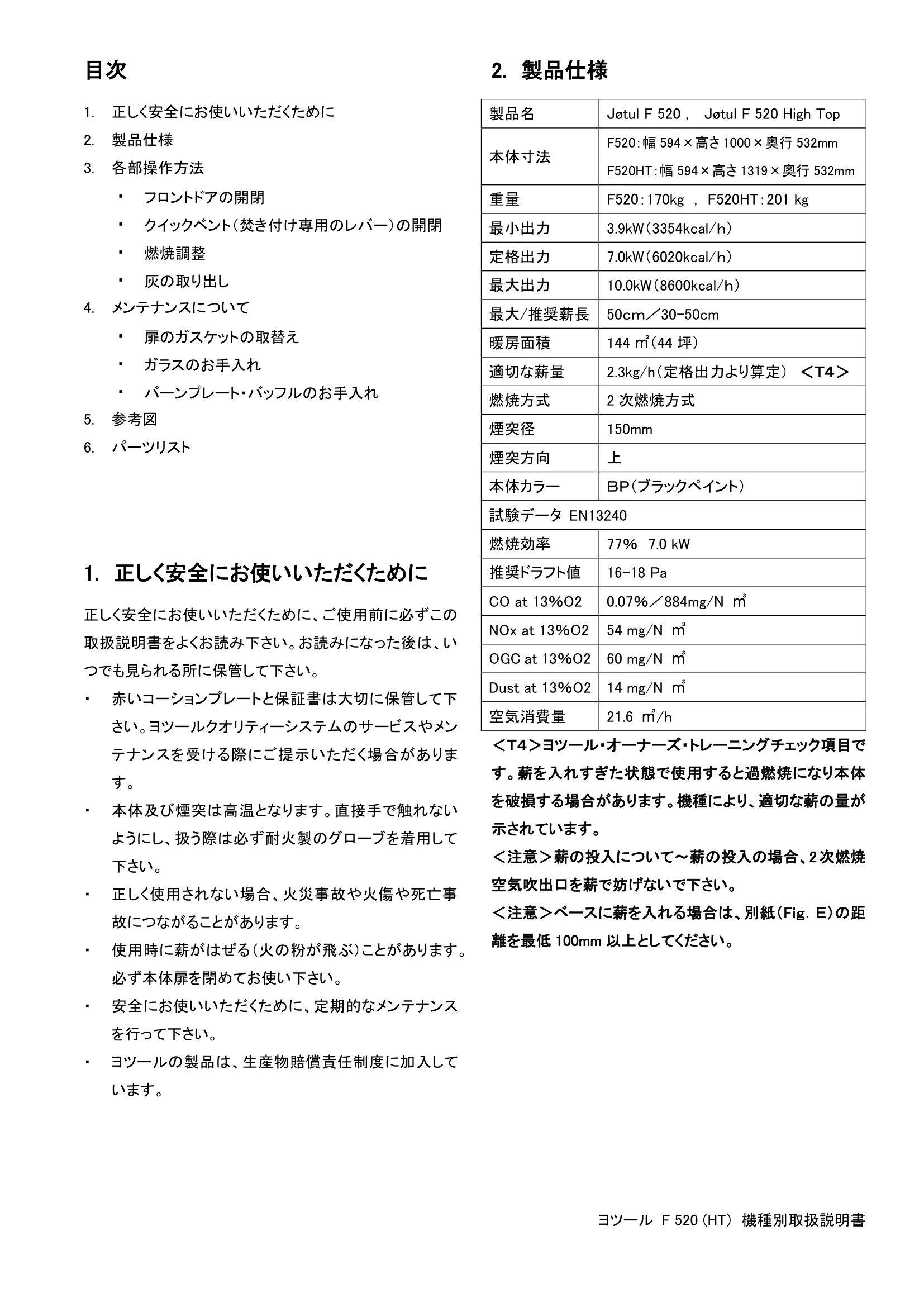

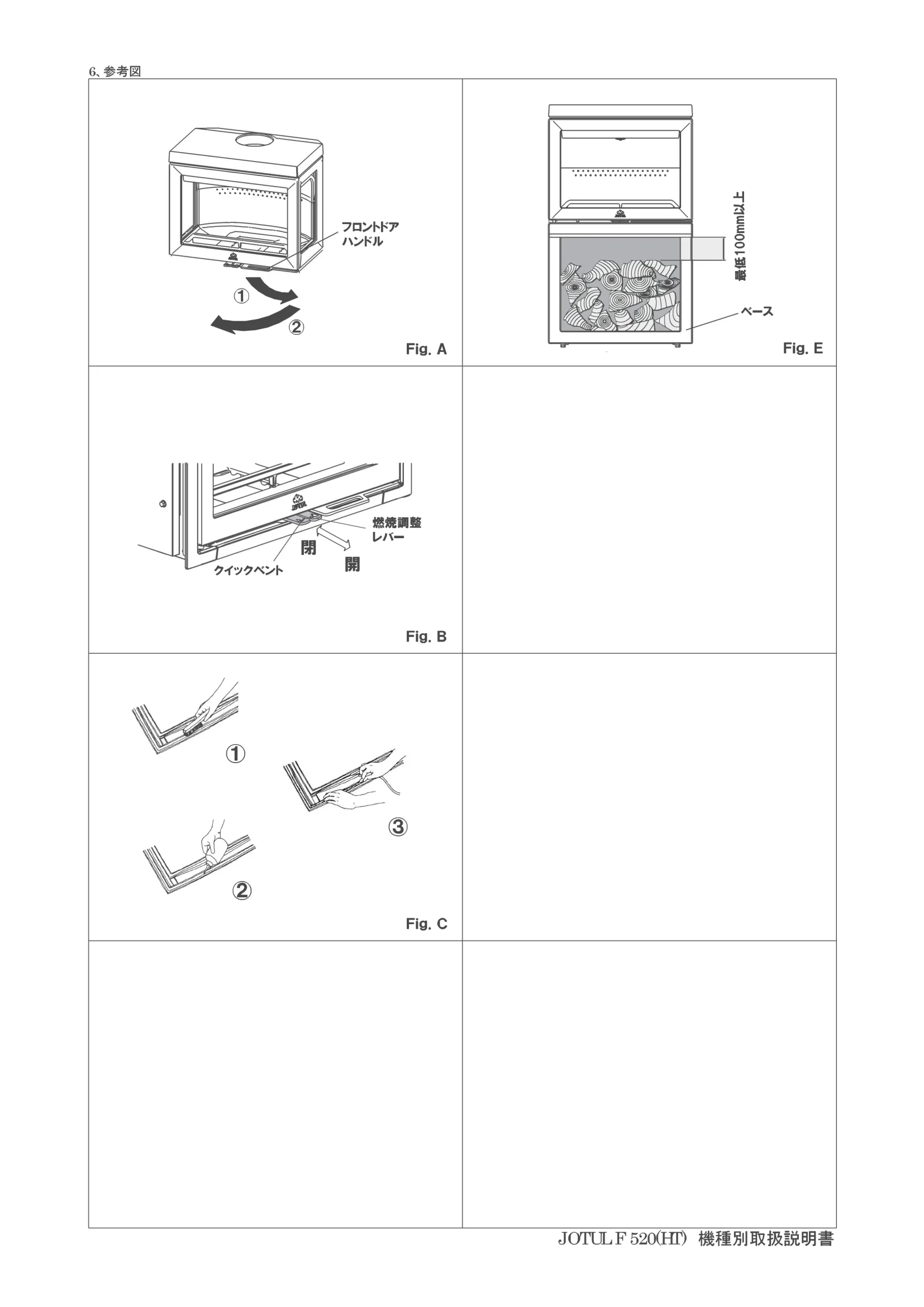

Jøtul F 520 ヨツール機種別取扱説明書 Jøtul F 520 øJ tul F 520 HT (HIGH TOP) JOTUL F 520 JOTUL F 520 HT Jøtul F 520 H T ヨツール F 520 (HT) 機種別取扱説明書 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 各部操作方法 ・ フロントドアの開閉 ・ クイックベント（焚き付け専用のレバー）の開閉 ・ 燃焼調整 ・ 灰の取り出し 4. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 5. 参考図 6. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ 赤いコーションプレートと保証書は大切に保管して下 さい。ヨツールクオリティーシステムのサービスやメン テナンスを受ける際にご提示いただく場合がありま す。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、生産物賠償責任制度に加入して います。 2. 製品仕様 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目で す。薪を入れすぎた状態で使用すると過燃焼になり本体 を破損する場合があります。機種により、適切な薪の量が 示されています。 ＜注意＞薪の投入について～薪の投入の場合、2 次燃焼 空気吹出口を薪で妨げないで下さい。 ＜注意＞ベースに薪を入れる場合は、別紙（Fｉｇ．Ｅ）の距 離を最低100mm 以上としてください。 製品名 Jøtul F 520 , Jøtul F 520 High Top 本体寸法 F520：幅594×高さ1000×奥行532mm F520HT：幅594×高さ1319×奥行532mm 重量 F520：170kg , F520HT：201 kg 最小出力 3.9kW（3354kcal/ｈ） 定格出力 7.0kW（6020kcal/ｈ） 最大出力 10.0kW（8600kcal/ｈ） 最大/推奨薪長 50ｃｍ／30-50cm 暖房面積 144 ㎡（44 坪） 適切な薪量 2.3kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 2 次燃焼方式 煙突径 150mm 煙突方向 上 本体カラー ＢＰ（ブラックペイント） 試験データ EN13240 燃焼効率 77％ 7.0 kW 推奨ドラフト値 16-18 Pa CO at 13％O2 0.07％／884mg/N ㎥ NOx at 13％O2 54 mg/N ㎥ OGC at 13％O2 60 mg/N ㎥ Dust at 13％O2 14 mg/N ㎥ 空気消費量 21.6 ㎥/h ヨツール F 520 (HT) 機種別取扱説明書 3. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを手前に引き（①）、左側へ扉を開け ます。閉めるときは扉を押して閉めます。（Ｆｉｇ．Ａ） ・ クイックベント（焚き付け専用のレバー） 着火後の始動時には、本体正面下部のクイックベントをス ライドして空気調整をして下さい。焚き始めはレバーを手 前にスライドさせ空気を流入し、投入した薪全体に炎がい きわたったらレバーを押して閉めて下さい。（Ｆｉｇ．Ｂ） ＜注意＞ クイックベントは焚き付け専用レバーです火が勢いよく燃 えてきたら、クイックベントは必ず閉めて下さい。 ・ 燃焼調整レバー 本体正面下右部の燃焼調整レバーをスライドして空気の 調節をします。手前にレバーをスライドさせて開けると高 温に、逆にレバー押し、閉めると低温になります。（Ｆｉｇ． Ｂ） ・ 灰の取り出し 扉を開けて、不燃のシャベルで灰をかき出して下さい。 ＜注意＞ 本体が完全に冷めたことを確認の上、灰を取り出して下さ い。 4.メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケットそ のものに「へたり」が見られたら交換時期です。 （Ｆｉｇ．Ｃ） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で3 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本 体上部からガラスの内側に沿って空気が流れます。ある 程度のススは煙突のドラフトや燃焼レバーの調整具合に よってガラスに付着しますが燃焼調整レバーが開いてい る時や炉内で炎が活発に燃えている時に消散します。通 常のクリーニングはペーパータオルをお湯で濡らし灰を加 えたものでガラスをこすり水できれいにしその後乾かしてく ださい。落ちにくいススや汚れは、専用のガラスクリーナ ー等を塗布し、乾いた布等できれいに取り除いて下さい。 また、ガラスにヒビや割れ等が生じた場合は、直ちに使用 を中止して、新しいものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はワイヤーブラシ（バーミキュライト素材の製 品はキズの原因となる為、柔らかい素材のブラシ）をかけ て汚れを取り除いて下さい。ヒビ割れ、変形が生じた場合 は、直ちに使用を中止して新しいものと交換して下さい。 そのまま使い続けると、暖炉本体の寿命を縮めます。 ガスケット ・フロントドア　： Φ9.5×1900㎜ ・フロントガラス ：Φ6.4×2440㎜ ・サイドガラス ：Φ6.4×1120㎜ 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長 保証 202409
