ヨツール F602CB（2022年版）
パーツリスト

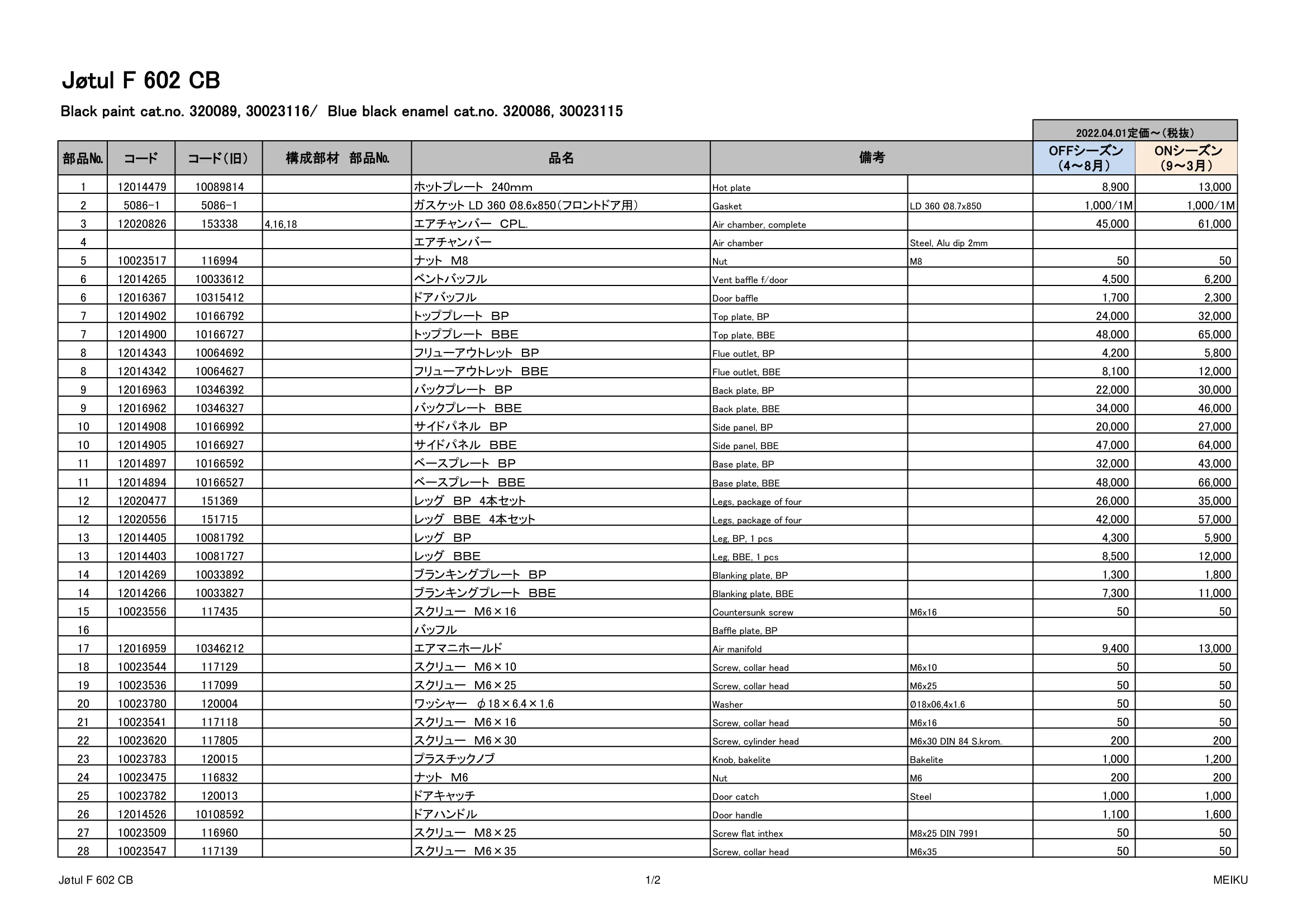

Jøtul F 602 CB Black paint cat.no. 320089, 30023116/ Blue black enamel cat.no. 320086, 30023115 部品№ コード コード（旧） 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12014479 10089814 ホットプレート　240ｍｍ Hot plate 8,900 13,000 2 5086-1 5086-1 ガスケット LD 360 Ø8.6x850（フロントドア用） Gasket LD 360 Ø8.7x850 1,000/1M 1,000/1M 3 12020826 153338 4,16,18 エアチャンバー　ＣＰＬ. Air chamber, complete 45,000 61,000 4 エアチャンバー Air chamber Steel, Alu dip 2mm 5 10023517 116994 ナット　Ｍ8 Nut M8 50 50 6 12014265 10033612 ベントバッフル Vent baffle f/door 4,500 6,200 6 12016367 10315412 ドアバッフル Door baffle 1,700 2,300 7 12014902 10166792 トッププレート　ＢＰ Top plate, BP 24,000 32,000 7 12014900 10166727 トッププレート　ＢＢＥ Top plate, BBE 48,000 65,000 8 12014343 10064692 フリューアウトレット　ＢＰ Flue outlet, BP 4,200 5,800 8 12014342 10064627 フリューアウトレット　ＢＢＥ Flue outlet, BBE 8,100 12,000 9 12016963 10346392 バックプレート　ＢＰ Back plate, BP 22,000 30,000 9 12016962 10346327 バックプレート　ＢＢＥ Back plate, BBE 34,000 46,000 10 12014908 10166992 サイドパネル　ＢＰ Side panel, BP 20,000 27,000 10 12014905 10166927 サイドパネル　ＢＢＥ Side panel, BBE 47,000 64,000 11 12014897 10166592 ベースプレート　ＢＰ Base plate, BP 32,000 43,000 11 12014894 10166527 ベースプレート　ＢＢＥ Base plate, BBE 48,000 66,000 12 12020477 151369 レッグ　ＢＰ　4本セット Legs, package of four 26,000 35,000 12 12020556 151715 レッグ　ＢＢＥ　4本セット Legs, package of four 42,000 57,000 13 12014405 10081792 レッグ　ＢＰ Leg, BP, 1 pcs 4,300 5,900 13 12014403 10081727 レッグ　ＢＢＥ Leg, BBE, 1 pcs 8,500 12,000 14 12014269 10033892 ブランキングプレート　ＢＰ Blanking plate, BP 1,300 1,800 14 12014266 10033827 ブランキングプレート　ＢＢＥ Blanking plate, BBE 7,300 11,000 15 10023556 117435 スクリュー　Ｍ6×16 Countersunk screw M6x16 50 50 16 バッフル Baffle plate, BP 17 12016959 10346212 エアマニホールド Air manifold 9,400 13,000 18 10023544 117129 スクリュー　Ｍ6×10 Screw, collar head M6x10 50 50 19 10023536 117099 スクリュー　Ｍ6×25 Screw, collar head M6x25 50 50 20 10023780 120004 ワッシャー　φ18×6.4×1.6 Washer Ø18x06,4x1.6 50 50 21 10023541 117118 スクリュー　Ｍ6×16 Screw, collar head M6x16 50 50 22 10023620 117805 スクリュー　Ｍ6×30 Screw, cylinder head M6x30 DIN 84 S.krom. 200 200 23 10023783 120015 プラスチックノブ Knob, bakelite Bakelite 1,000 1,200 24 10023475 116832 ナット　Ｍ6 Nut M6 200 200 25 10023782 120013 ドアキャッチ Door catch Steel 1,000 1,000 26 12014526 10108592 ドアハンドル Door handle 1,100 1,600 27 10023509 116960 スクリュー　Ｍ8×25 Screw flat inthex M8x25 DIN 7991 50 50 28 10023547 117139 スクリュー　Ｍ6×35 Screw, collar head M6x35 50 50 2022.04.01定価～（税抜） 備考 Jøtul F 602 CB 1/2 MEIKU 部品№ コード コード（旧） 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 2022.04.01定価～（税抜） 備考 29 10024286 128509 インシュレーションブランケット　360×185 Insulating blanket side 360x185 1,400 1,800 30 12020912 153575 バーンプレートサイド　ＣＰＬ.（インシュM付） Burnplate, side, with insulation 17,000 24,000 31 12016967 10346612 バーンプレートボトム Burnplate, bottom 11,000 15,000 32 10024287 128510 インシュレーションブランケット　360×330 Insulating blanket bottom Superwool 360x330 2,900 4,000 34 10024103 127075 ドアピン　φ6×33 Pin, door Steel 100 100 35 12020473 151334 2,5,6,26,27,37 ドア　ＣＰＬ.　ＢＰ Door, complete, BP 35 12020555 151714 2,5,6,26,27,37 ドア　ＣＰＬ.　ＢＢＥ Door, complete, BBE 46,000 63,000 36 51012040 320072 ガラスドア　ＢＢＥ Glass door, complete, BBE incl. handle 39,000 54,000 36 51012041 320073 ガラスドア　ＢＰ Glass door, complete, BP incl. handle 35,000 48,000 37 10023496 116910 スクリュー　M8×35 Screw, countersunk M8x35 DIN 963 100 100 38 12016971 10346792 エアスライドベント　ＢＰ Air slide vent, BP 3,600 5,000 38 12016371 10315592 エアスライドベント（ガラスドア用） Air slide vent, BBE 1,000 1,100 39 12020461 151294 21,25,41 フロントプレート　ＣＰＬ.　ＢＰ Front plate, complete, BP 20,000 28,000 39 12020554 151713 21,25,41 フロントプレート　ＣＰＬ.　ＢＢＥ Front plate, complete, BBE 34,000 46,000 41 10024192 128101 ガラス　4×147×154 Glass, ceramic 4x147x154 3,000 4,200 42 10023563 117512 スクリュー　Ｍ6×12 Screw, panhead M6x12 DIN 7985 50 50 43 12016365 10315392 エアディフレクター Air deflector 1,800 2,500 44 5047-1 5047-1 ガスケット LD 187-1 Ø4.7x600（ガラス用） Gasket LD 187-1 Ø4.8x600 500/1M 500/1M 45 410762-1 410762-1 ガスケット V-125 8x150（ベントバッフル用） Gasket V-125 8x150 1,600/1M 1,600/1M 46 10024264 128427 スプリング　φ7.6×13 Spring for glass-door Ø7.6x13 50 50 47 320009 デコラティブトップ　ＢＰ Decorative top, BP 47 320063 デコラティブトップ　ＢＢＥ Decorative top, BBE 48 50012929 350323 ヒートシールド　サイド　ＣＰＬ. Heat shield - side, compl. Steel plate 1mm 34,000 47,000 49 10024358 ヒートシールド　アングル Bracket for heat shield Steel 1,000 1,000 50 10024311 128571 ボトムヒートシールド Heatshield - bottom Steel plate 1mm 1,500 2,100 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数（Ｍ単位）あたりの価格です。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2022.04.01 Jøtul F 602 CB 2/2 MEIKU
