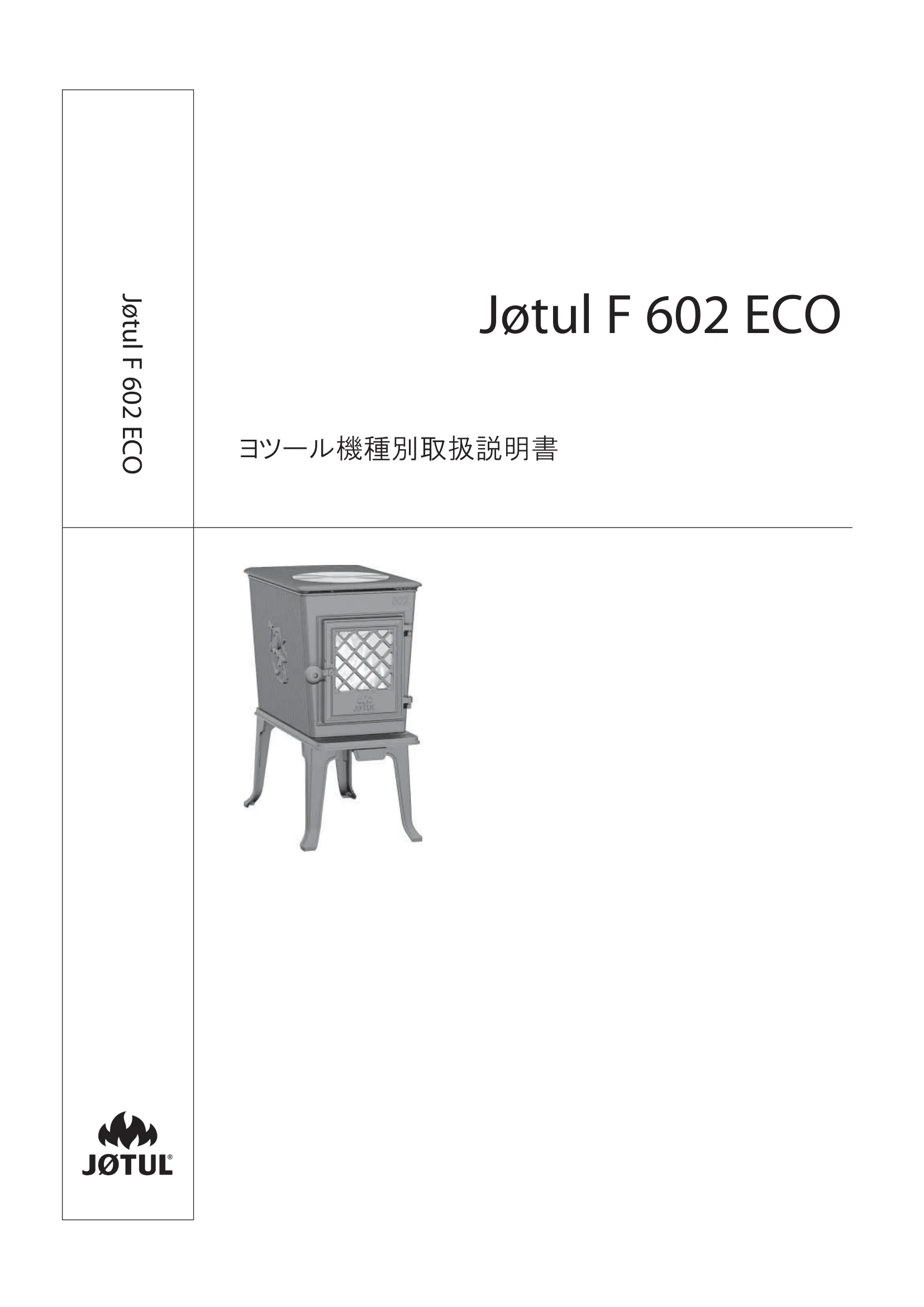

ヨツール F602ECO（2023年版）
取扱説明書

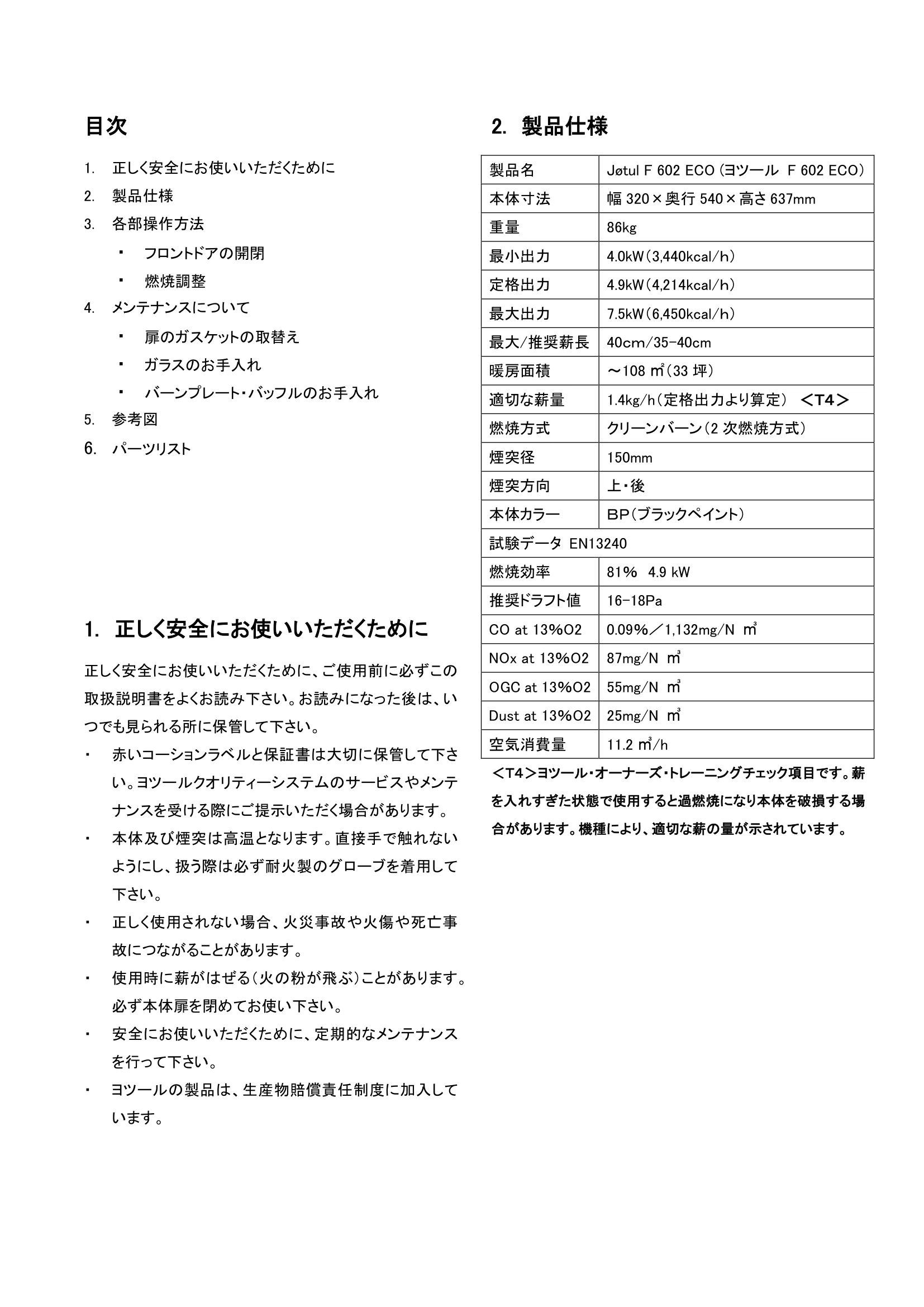

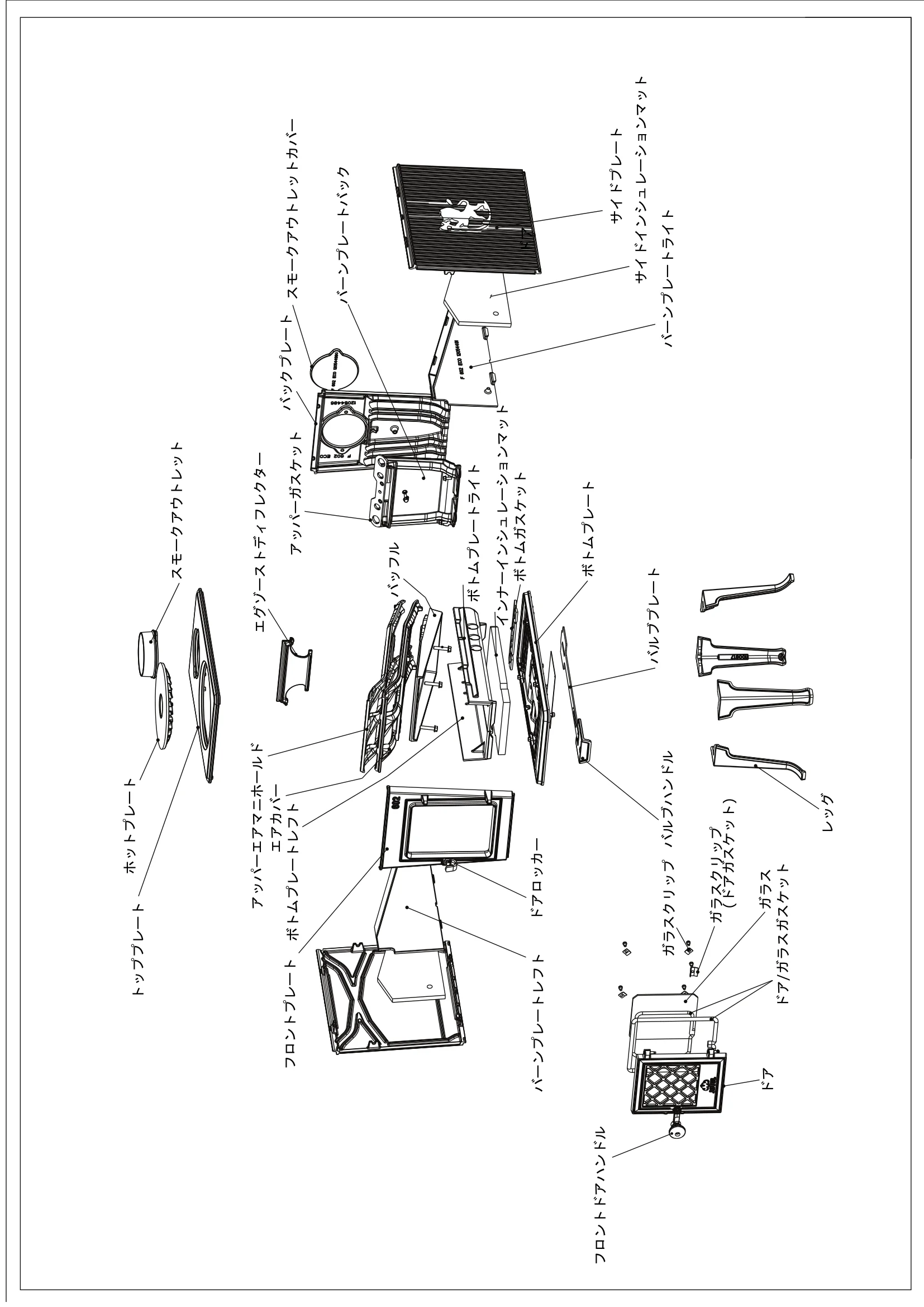

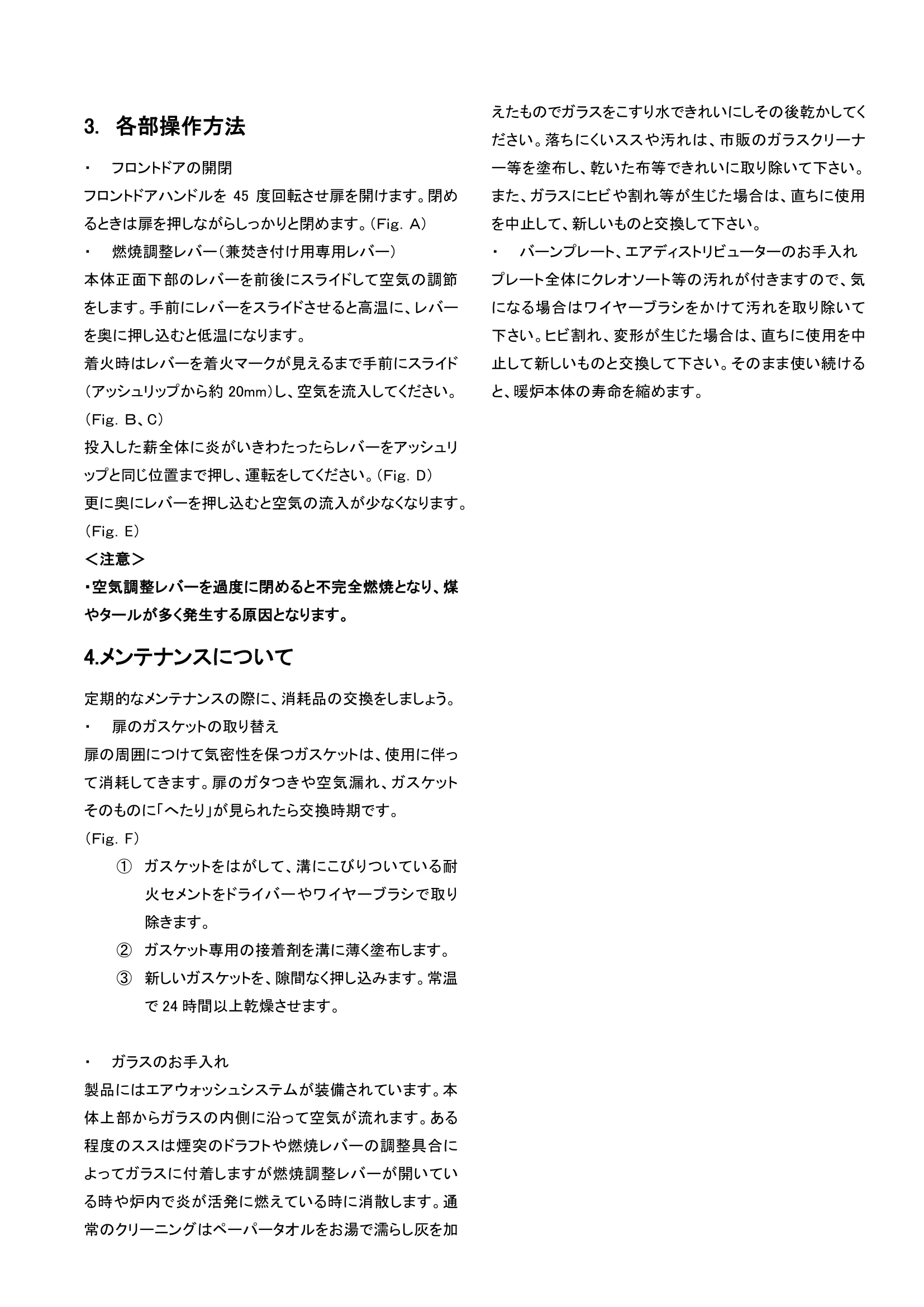

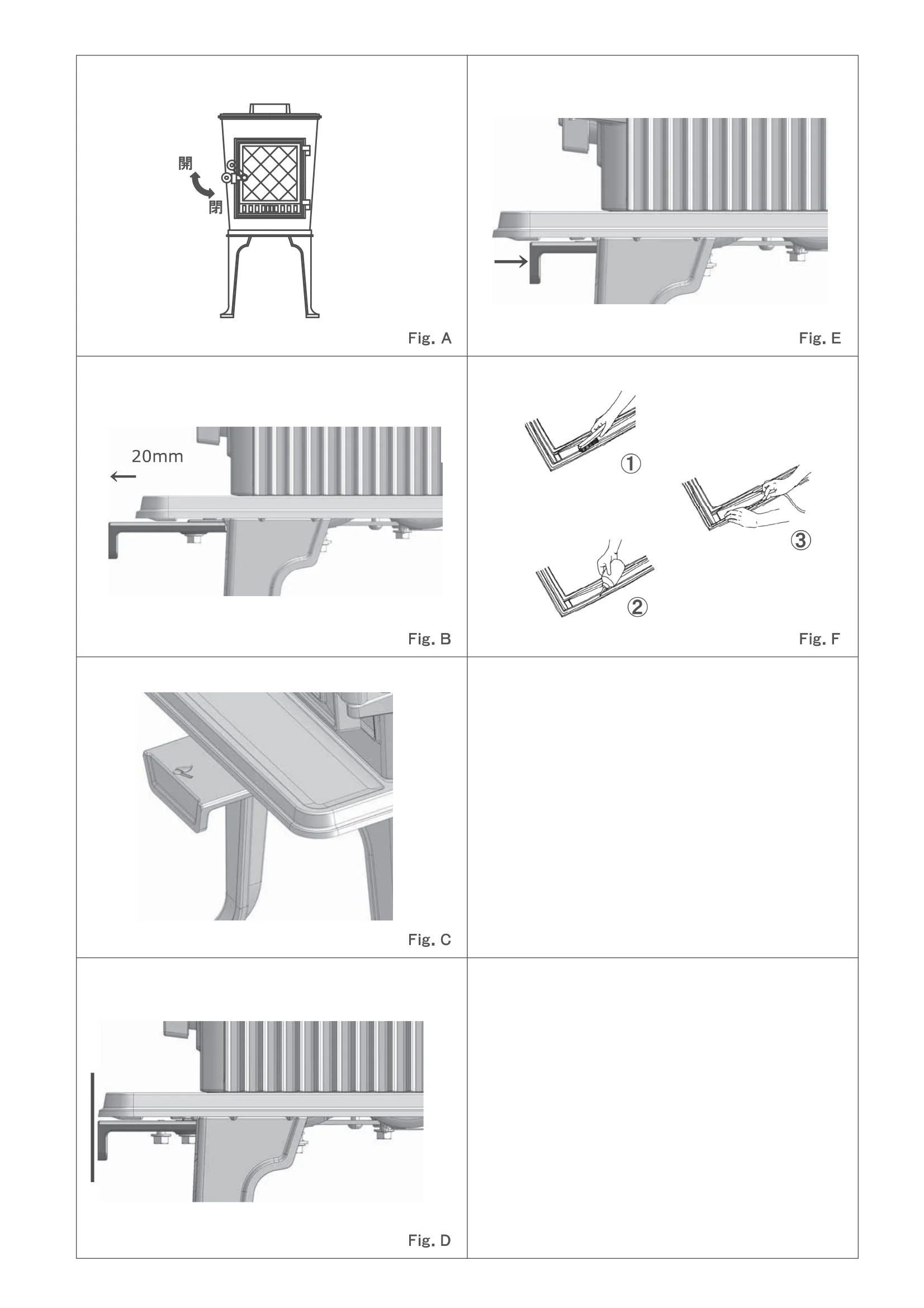

Jøtul F 602 ECO Jøtul F 602 ECO 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 各部操作方法 ・ フロントドアの開閉 ・ 燃焼調整 4. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 5. 参考図 6. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ 赤いコーションラベルと保証書は大切に保管して下さ い。ヨツールクオリティーシステムのサービスやメンテ ナンスを受ける際にご提示いただく場合があります。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、生産物賠償責任制度に加入して います。 2. 製品仕様 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目です。薪 を入れすぎた状態で使用すると過燃焼になり本体を破損する場 合があります。機種により、適切な薪の量が示されています。 製品名 Jøtul F 602 ECO (ヨツール F 602 ECO） 本体寸法 幅320×奥行540×高さ637mm 重量 86kg 最小出力 4.0kW（3,440kcal/ｈ） 定格出力 4.9kW（4,214kcal/ｈ） 最大出力 7.5kW（6,450kcal/ｈ） 最大/推奨薪長 40ｃｍ/35-40cm 暖房面積 ～108 ㎡（33 坪） 適切な薪量 1.4kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ＢＰ（ブラックペイント） 試験データ EN13240 燃焼効率 81％ 4.9 kW 推奨ドラフト値 16-18Pa CO at 13％O2 0.09％／1,132mg/N ㎥ NOx at 13％O2 87mg/N ㎥ OGC at 13％O2 55mg/N ㎥ Dust at 13％O2 25mg/N ㎥ 空気消費量 11.2 ㎥/h 3. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを45 度回転させ扉を開けます。閉め るときは扉を押しながらしっかりと閉めます。（Ｆｉｇ．Ａ） ・ 燃焼調整レバー（兼焚き付け用専用レバー） 本体正面下部のレバーを前後にスライドして空気の調節 をします。手前にレバーをスライドさせると高温に、レバー を奥に押し込むと低温になります。 着火時はレバーを着火マークが見えるまで手前にスライド （アッシュリップから約20mm）し、空気を流入してください。 （Ｆｉｇ．Ｂ、C） 投入した薪全体に炎がいきわたったらレバーをアッシュリ ップと同じ位置まで押し、運転をしてください。（Ｆｉｇ．D） 更に奥にレバーを押し込むと空気の流入が少なくなります。 （Ｆｉｇ．E） ＜注意＞ ・空気調整レバーを過度に閉めると不完全燃焼となり、煤 やタールが多く発生する原因となります。 4.メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケット そのものに「へたり」が見られたら交換時期です。 （Ｆｉｇ．F） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で24 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本 体上部からガラスの内側に沿って空気が流れます。ある 程度のススは煙突のドラフトや燃焼レバーの調整具合に よってガラスに付着しますが燃焼調整レバーが開いてい る時や炉内で炎が活発に燃えている時に消散します。通 常のクリーニングはペーパータオルをお湯で濡らし灰を加 えたものでガラスをこすり水できれいにしその後乾かしてく ださい。落ちにくいススや汚れは、市販のガラスクリーナ ー等を塗布し、乾いた布等できれいに取り除いて下さい。 また、ガラスにヒビや割れ等が生じた場合は、直ちに使用 を中止して、新しいものと交換して下さい。 ・ バーンプレート、エアディストリビューターのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はワイヤーブラシをかけて汚れを取り除いて 下さい。ヒビ割れ、変形が生じた場合は、直ちに使用を中 止して新しいものと交換して下さい。そのまま使い続ける と、暖炉本体の寿命を縮めます。 トッププレート ホットプレート スモークアウトレット フロントプレート ボトムプレートレフト エアカバー アッパーエアマニホールド エグゾーストディフレクター バックプレート スモークアウトレットカバー アッパーガスケット サイドプレート サイドインシュレーションマット バーンプレートライト ボトムプレート バルブプレート バルブハンドル レッグ バッフル バーンプレートレフト ドアロッカー フロントドアハンドル ドア ドア ドア/ガラスガスケット ガラス ガラスクリップ ガラスクリップ (ドアガスケット) バーンプレートバック ボトムプレートライト インナーインシュレーションマット ボトムガスケット 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長
