ヨツール F602ECO（2024年版）
パーツリスト

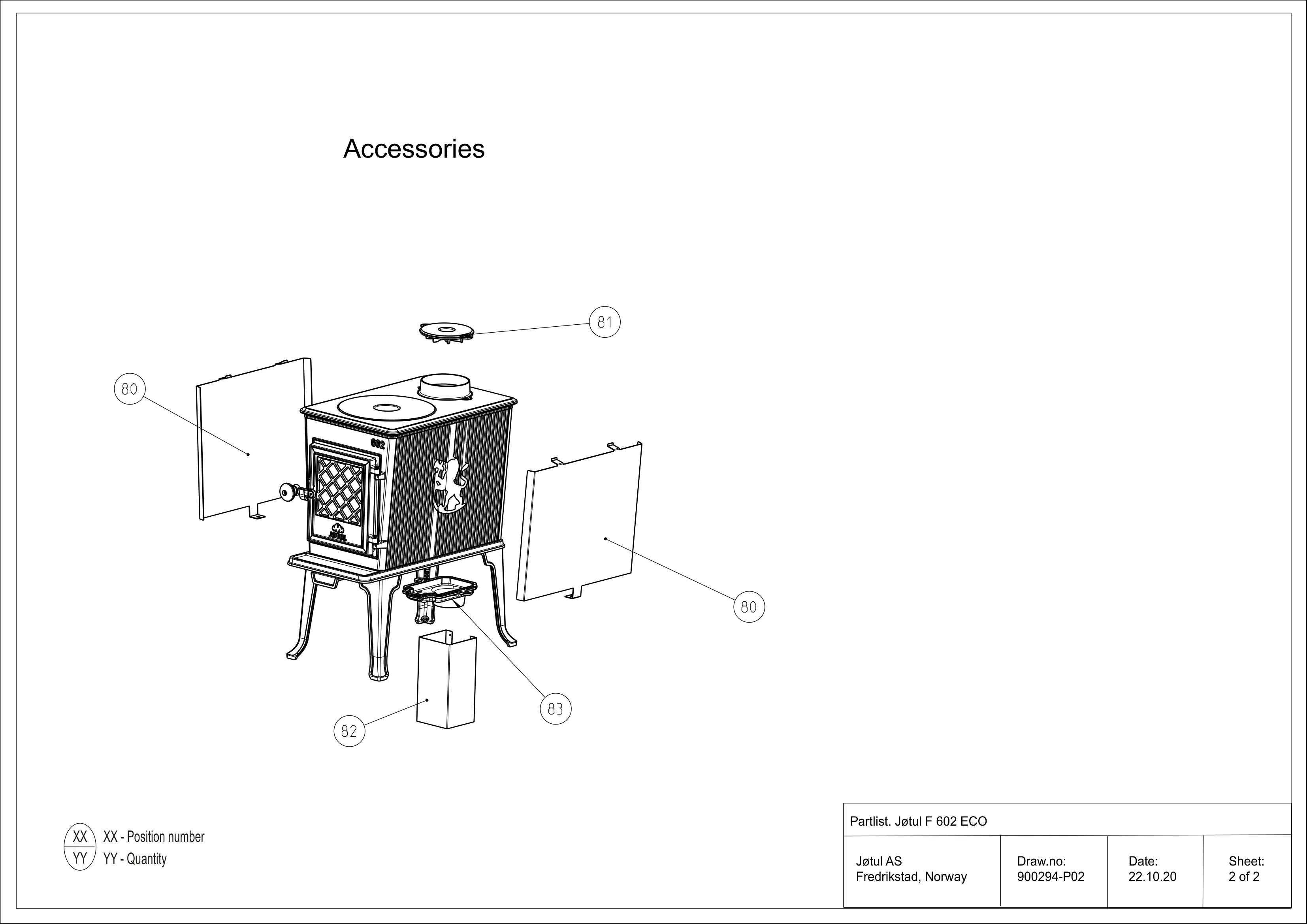

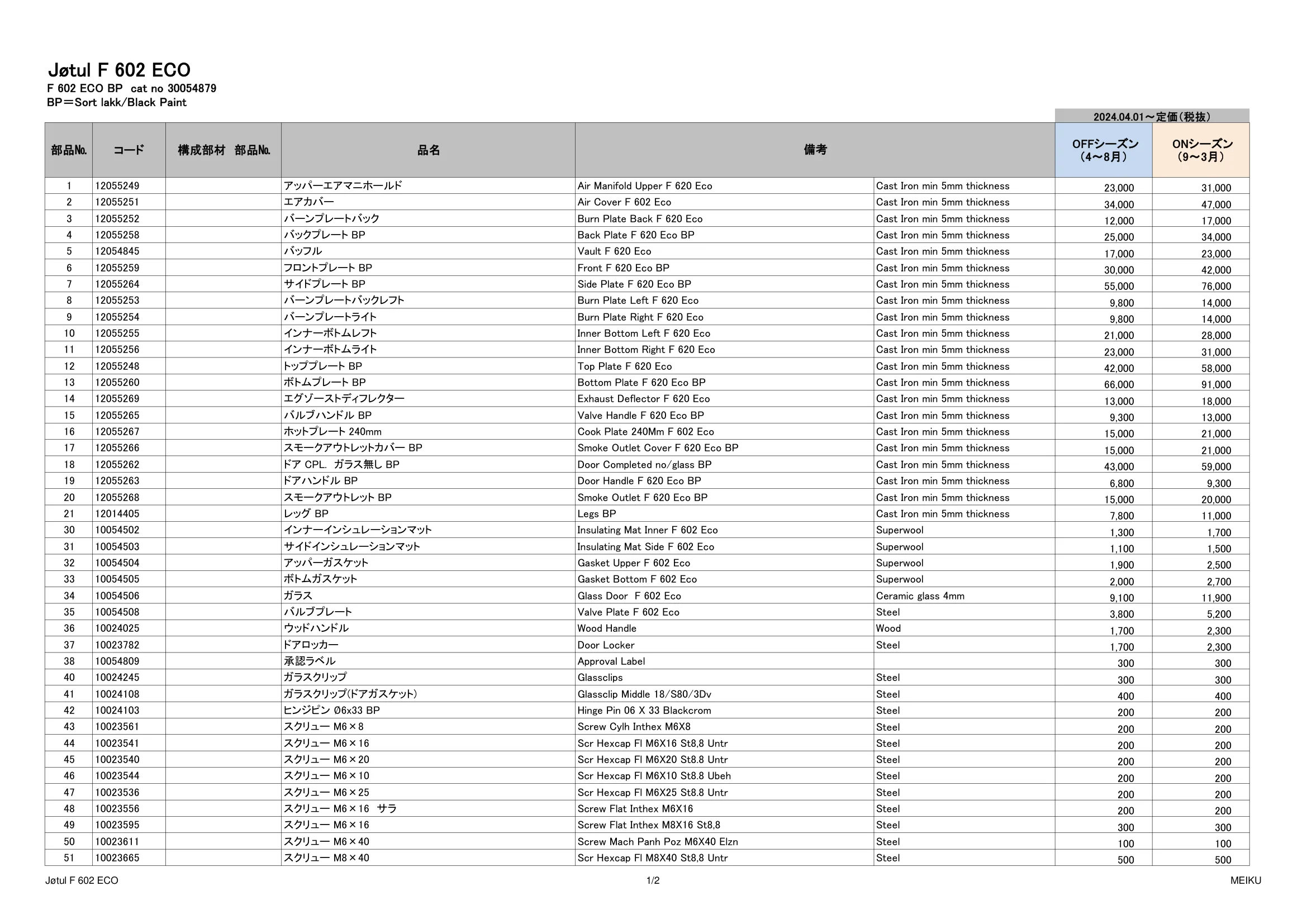

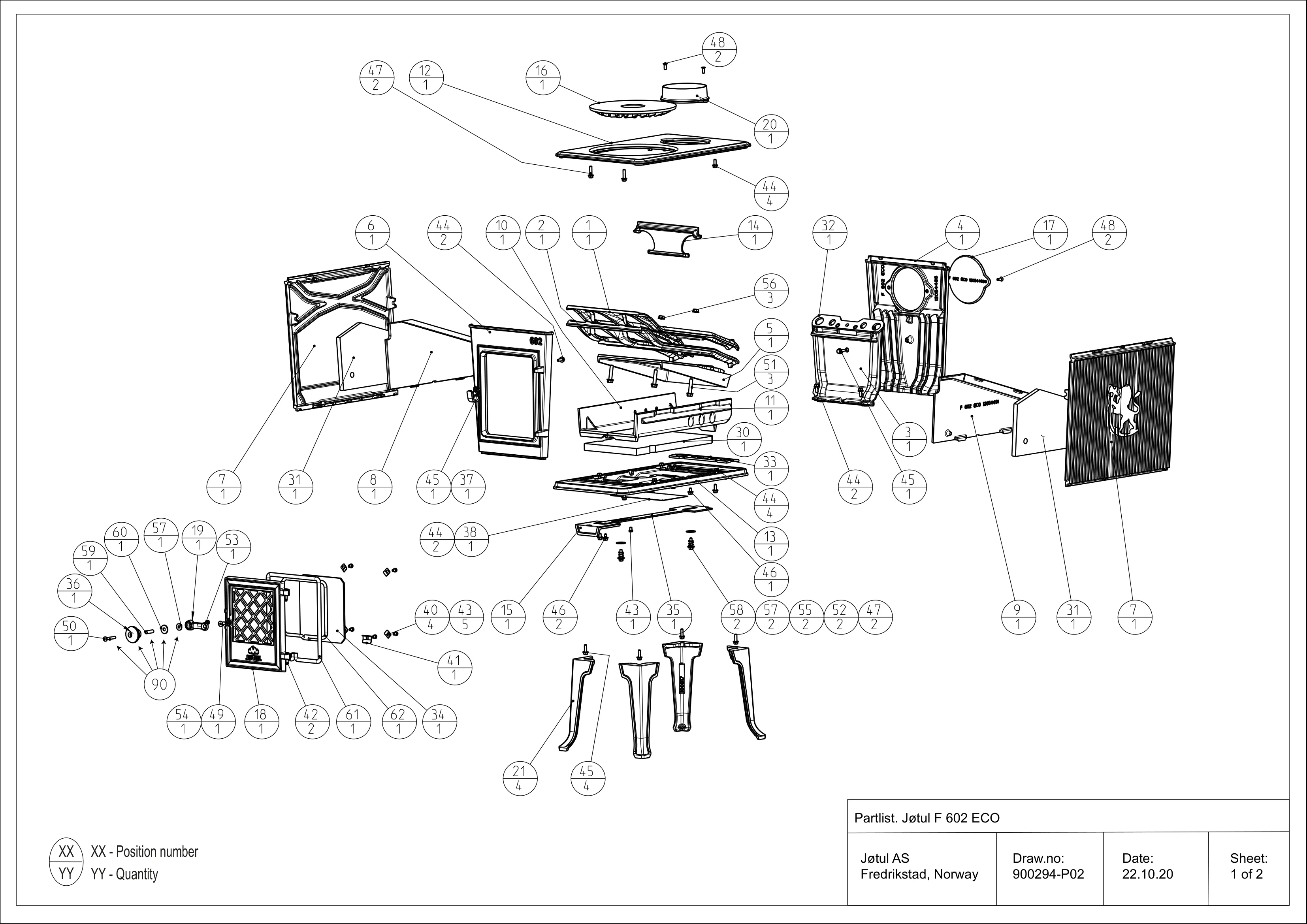

XX YY XX - Position number YY - Quantity Jøtul AS Fredrikstad, Norway Draw.no: 900294-P02 Date: 22.10.20 Sheet: 1 of 2 Partlist. Jøtul F 602 ECO XX YY XX - Position number YY - Quantity Jøtul AS Fredrikstad, Norway Draw.no: 900294-P02 Date: 22.10.20 Sheet: 2 of 2 Partlist. Jøtul F 602 ECO Accessories Jøtul F 602 ECO F 602 ECO BP cat no 30054879 BP＝Sort lakk/Black Paint 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12055249 アッパーエアマニホールド Air Manifold Upper F 620 Eco Cast Iron min 5mm thickness 23,000 31,000 2 12055251 エアカバー Air Cover F 602 Eco Cast Iron min 5mm thickness 34,000 47,000 3 12055252 バーンプレートバック Burn Plate Back F 620 Eco Cast Iron min 5mm thickness 12,000 17,000 4 12055258 バックプレート BP Back Plate F 620 Eco BP Cast Iron min 5mm thickness 25,000 34,000 5 12054845 バッフル Vault F 620 Eco Cast Iron min 5mm thickness 17,000 23,000 6 12055259 フロントプレート BP Front F 620 Eco BP Cast Iron min 5mm thickness 30,000 42,000 7 12055264 サイドプレート BP Side Plate F 620 Eco BP Cast Iron min 5mm thickness 55,000 76,000 8 12055253 バーンプレートバックレフト Burn Plate Left F 620 Eco Cast Iron min 5mm thickness 9,800 14,000 9 12055254 バーンプレートライト Burn Plate Right F 620 Eco Cast Iron min 5mm thickness 9,800 14,000 10 12055255 インナーボトムレフト Inner Bottom Left F 620 Eco Cast Iron min 5mm thickness 21,000 28,000 11 12055256 インナーボトムライト Inner Bottom Right F 620 Eco Cast Iron min 5mm thickness 23,000 31,000 12 12055248 トッププレート BP Top Plate F 620 Eco Cast Iron min 5mm thickness 42,000 58,000 13 12055260 ボトムプレート BP Bottom Plate F 620 Eco BP Cast Iron min 5mm thickness 66,000 91,000 14 12055269 エグゾーストディフレクター Exhaust Deflector F 620 Eco Cast Iron min 5mm thickness 13,000 18,000 15 12055265 バルブハンドル BP Valve Handle F 620 Eco BP Cast Iron min 5mm thickness 9,300 13,000 16 12055267 ホットプレート 240mm Cook Plate 240Mm F 602 Eco Cast Iron min 5mm thickness 15,000 21,000 17 12055266 スモークアウトレットカバー BP Smoke Outlet Cover F 620 Eco BP Cast Iron min 5mm thickness 15,000 21,000 18 12055262 ドア CPL.　ガラス無し BP Door Completed no/glass BP Cast Iron min 5mm thickness 43,000 59,000 19 12055263 ドアハンドル BP Door Handle F 620 Eco BP Cast Iron min 5mm thickness 6,800 9,300 20 12055268 スモークアウトレット BP Smoke Outlet F 620 Eco BP Cast Iron min 5mm thickness 15,000 20,000 21 12014405 レッグ BP Legs BP Cast Iron min 5mm thickness 7,800 11,000 30 10054502 インナーインシュレーションマット Insulating Mat Inner F 602 Eco Superwool 1,300 1,700 31 10054503 サイドインシュレーションマット Insulating Mat Side F 602 Eco Superwool 1,100 1,500 32 10054504 アッパーガスケット Gasket Upper F 602 Eco Superwool 1,900 2,500 33 10054505 ボトムガスケット Gasket Bottom F 602 Eco Superwool 2,000 2,700 34 10054506 ガラス Glass Door F 602 Eco Ceramic glass 4mm 9,100 11,900 35 10054508 バルブプレート Valve Plate F 602 Eco Steel 3,800 5,200 36 10024025 ウッドハンドル Wood Handle Wood 1,700 2,300 37 10023782 ドアロッカー Door Locker Steel 1,700 2,300 38 10054809 承認ラベル Approval Label 300 300 40 10024245 ガラスクリップ Glassclips Steel 300 300 41 10024108 ガラスクリップ(ドアガスケット) Glassclip Middle 18/S80/3Dv Steel 400 400 42 10024103 ヒンジピン Ø6x33 BP Hinge Pin 06 X 33 Blackcrom Steel 200 200 43 10023561 スクリュー M6×8 Screw Cylh Inthex M6X8 Steel 200 200 44 10023541 スクリュー M6×16 Scr Hexcap Fl M6X16 St8,8 Untr Steel 200 200 45 10023540 スクリュー M6×20 Scr Hexcap Fl M6X20 St8.8 Untr Steel 200 200 46 10023544 スクリュー M6×10 Scr Hexcap Fl M6X10 St8.8 Ubeh Steel 200 200 47 10023536 スクリュー M6×25 Scr Hexcap Fl M6X25 St8.8 Untr Steel 200 200 48 10023556 スクリュー M6×16　サラ Screw Flat Inthex M6X16 Steel 200 200 49 10023595 スクリュー M6×16 Screw Flat Inthex M8X16 St8,8 Steel 300 300 50 10023611 スクリュー M6×40 Screw Mach Panh Poz M6X40 Elzn Steel 100 100 51 10023665 スクリュー M8×40 Scr Hexcap Fl M8X40 St8,8 Untr Steel 500 500 備考 2024.04.01～定価（税抜） Jøtul F 602 ECO 1/2 MEIKU 部品№ コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2024.04.01～定価（税抜） 52 10026565 バルブ用スプリング Spring For Valves Steel 300 300 53 10023475 ナット M6 Nut Hex M6 St8,8 Untr Steel 200 200 54 10023517 ナット M8 Nut Hex Low M8 St8,8 Elzn Steel 100 100 55 10023578 ワッシャー Ø10,5XØ25X1,5 Washer Ø10,5Xø25X1,5 Steel Bla Steel 300 300 56 10023667 ナット M8 Nut Hex Cap Fl M8 St8,8 Untr Steel 300 300 57 10023780 ワッシャー Ø6,4XØ18X1,6 Washer Ø6,4Xø18X1,6 St8,8 Untr Steel 100 100 58 10023998 ケーシングドアハンドルシステム Casing Doorhandle Sys 80 Alpha Steel 500 500 59 10024023 スリーブ Ø8xØ6xL27,5mm Distancelock No 3Td 8X6 27,5 Steel 300 300 60 10023919 インシュレーションワッシャー Insul.Washer For Wooden Knob 500 500 61 5086-1 ガスケット（ドア用） Ø8.6x850mm Gasket Door Gasket 8,6mm, à 5m 1,300/1M 1,300/1M 62 5063-1 ガスケット（ガラス用） Ø6.4x600mm Gasket Glass PAKN.LD-250 Ø6,35 X 5 M. 6 STK 900/1M 900/1M 80 10054507 サイドヒートシールド Heat Shield Side F 602 Eco Steel 14,000 20,000 81 51054941 スモールホットプレート Φ125 Cook Plate Ø125 F 602 Eco Cast Iron min 5mm thickness 38,000 38,000 82 K533B 外気導入カバー Outside Air Host Cover F 602Eco Steel 20,000 20,000 83 51054938 外気導入アダプター Outside Air Adapter F 602 Eco Cast Iron min 5mm thickness 13,000 17,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2024.05.14 Jøtul F 602 ECO 2/2 MEIKU
