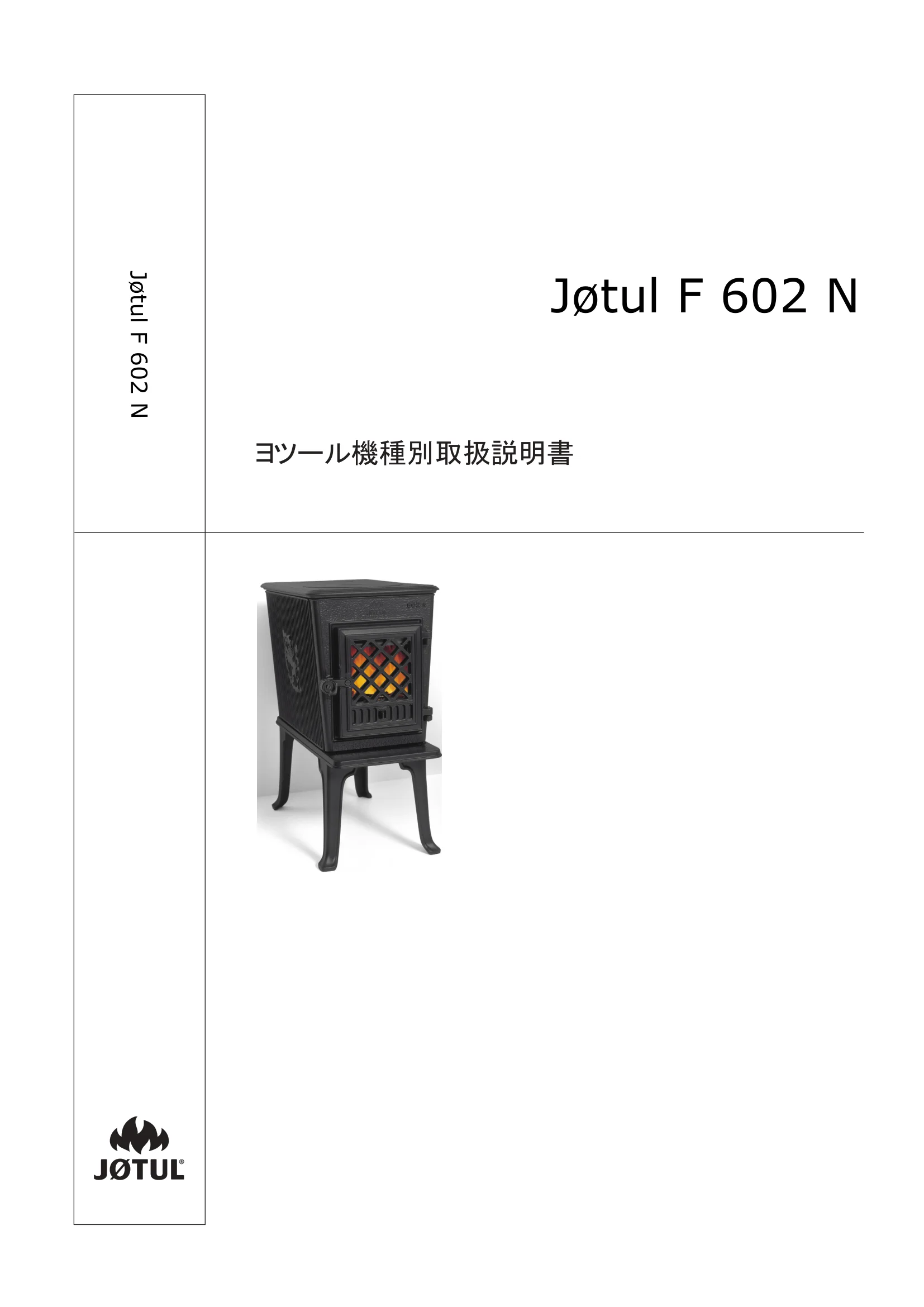

ヨツール F602N（2024年版）
取扱説明書

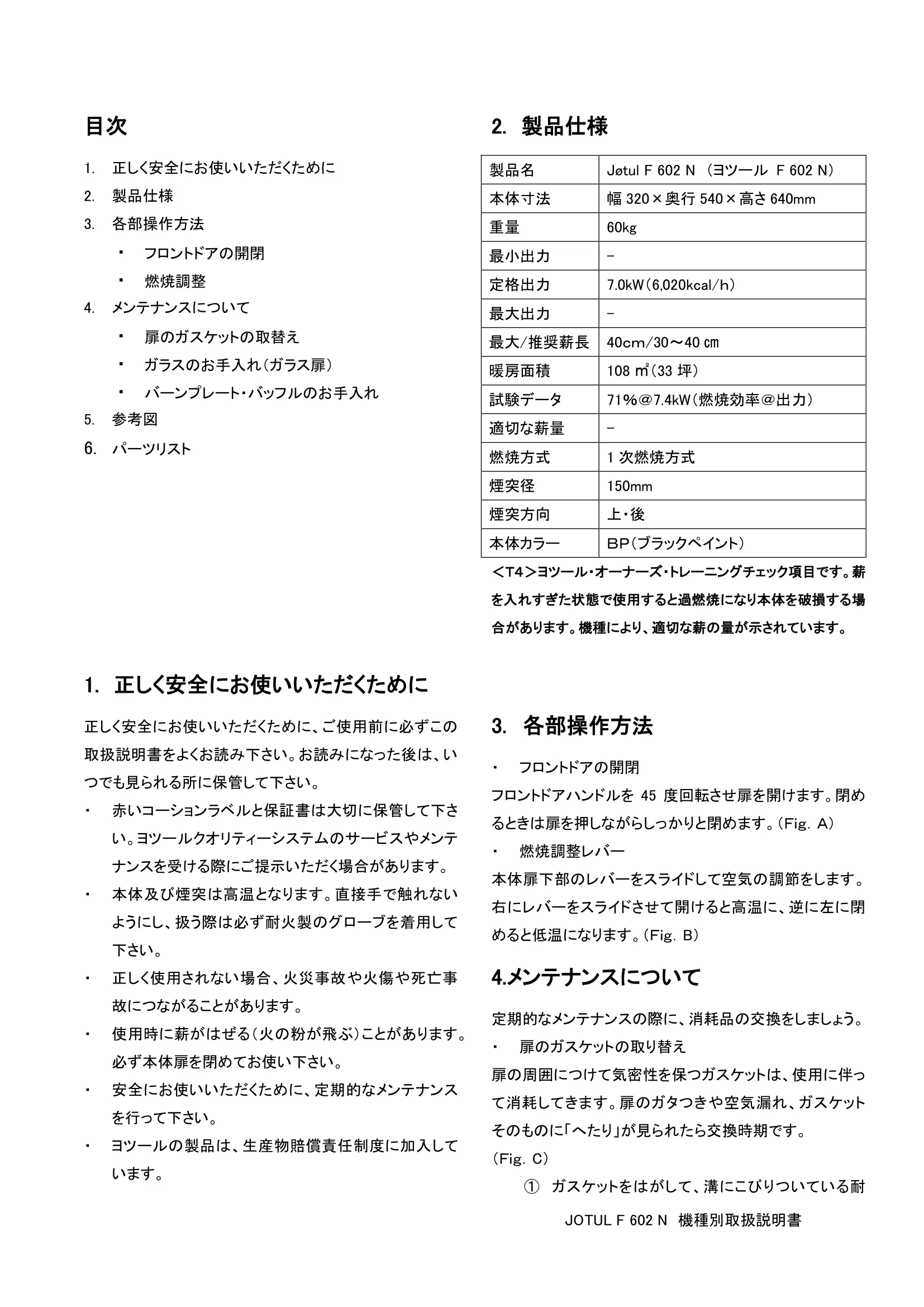

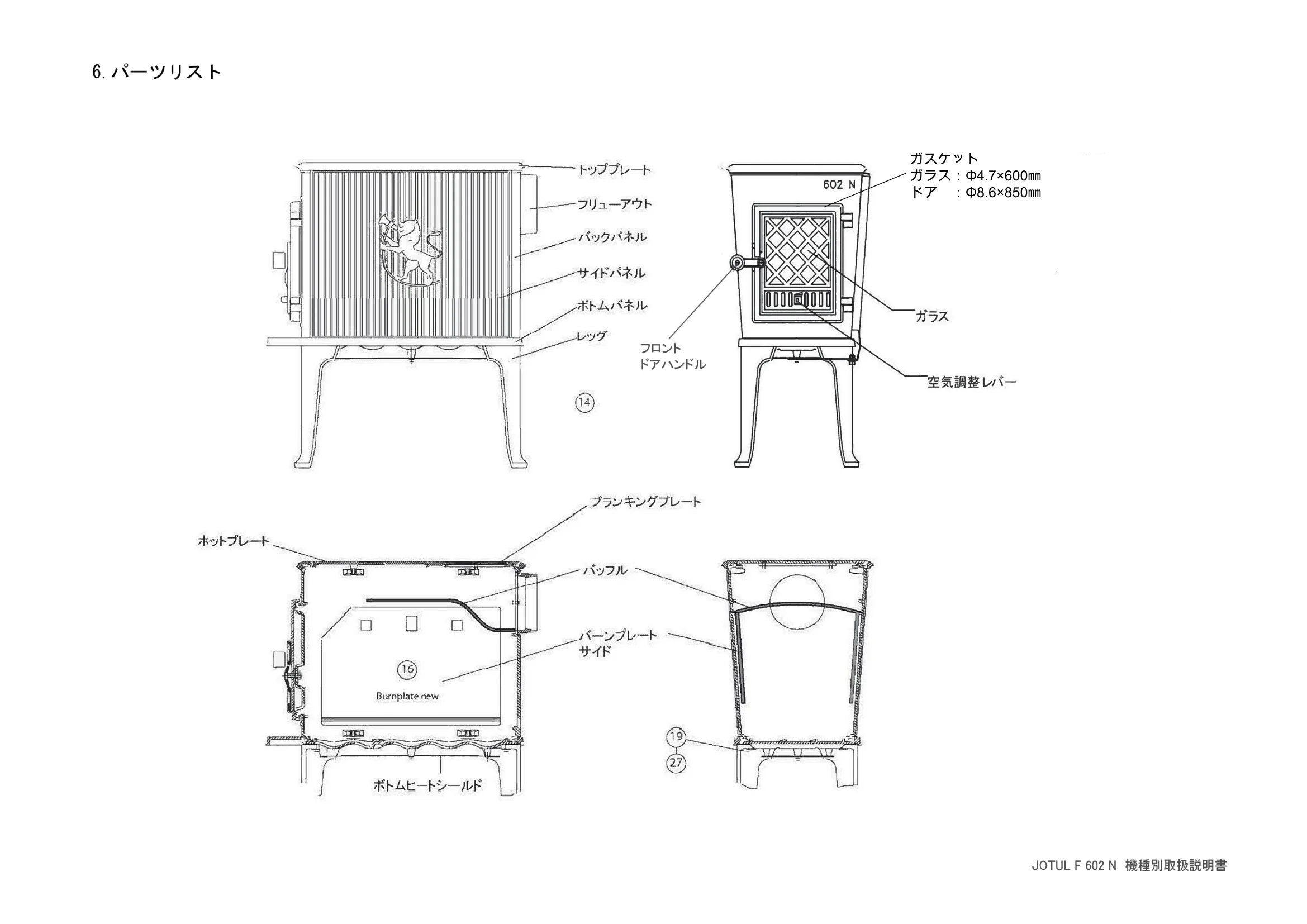

ヨツール機種別取扱説明書 Jøtul F 602 N Jøtul F 602 N JOTUL F 602 N 機種別取扱説明書 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 各部操作方法 ・ フロントドアの開閉 ・ 燃焼調整 4. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ（ガラス扉） ・ バーンプレート・バッフルのお手入れ 5. 参考図 6. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ 赤いコーションラベルと保証書は大切に保管して下さ い。ヨツールクオリティーシステムのサービスやメンテ ナンスを受ける際にご提示いただく場合があります。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、生産物賠償責任制度に加入して います。 2. 製品仕様 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目です。薪 を入れすぎた状態で使用すると過燃焼になり本体を破損する場 合があります。機種により、適切な薪の量が示されています。 3. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを45 度回転させ扉を開けます。閉め るときは扉を押しながらしっかりと閉めます。（Ｆｉｇ．Ａ） ・ 燃焼調整レバー 本体扉下部のレバーをスライドして空気の調節をします。 右にレバーをスライドさせて開けると高温に、逆に左に閉 めると低温になります。（Ｆｉｇ．B） 4.メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケット そのものに「へたり」が見られたら交換時期です。 （Ｆｉｇ．C） ① ガスケットをはがして、溝にこびりついている耐 製品名 Jøtul F 602 N （ヨツール F 602 N） 本体寸法 幅320×奥行540×高さ640mm 重量 60kg 最小出力 - 定格出力 7.0kW（6,020kcal/ｈ） 最大出力 - 最大/推奨薪長 40ｃｍ/30～40 ㎝ 暖房面積 108 ㎡（33 坪） 試験データ 71％＠7.4kW（燃焼効率＠出力） 適切な薪量 - 燃焼方式 1 次燃焼方式 煙突径 150mm 煙突方向 上・後 本体カラー ＢＰ（ブラックペイント） JOTUL F 602 N 機種別取扱説明書 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で24 時間以上乾燥させます。 ・ ガラスのお手入れ（ガラス扉） ある程度のススは煙突のドラフトや燃焼レバーの調整 具合によってガラスに付着しますが燃焼調整レバーが開 いている時や炉内で炎が活発に燃えている時に消散しま す。通常のクリーニングはペーパータオルをお湯で濡らし 灰を加えたものでガラスをこすり水できれいにしその後乾 かしてください。落ちにくいススや汚れは、市販のガラスク リーナー等を塗布し、乾いた布等できれいに取り除いて下 さい。また、ガラスにヒビや割れ等が生じた場合は、直ち に使用を中止して、新しいものと交換して下さい。 ・ バーンプレート、バッフルのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はワイヤーブラシをかけて汚れを取り除いて 下さい。ヒビ割れ、変形が生じた場合は、直ちに使用を中 止して新しいものと交換して下さい。そのまま使い続ける と、本体の寿命を縮めます。 ガスケット ガラス：Φ4.7×600㎜ ドア　：Φ8.6×850㎜ 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長 保証 202409
