ヨツール F8TDICA（2024年版）
パーツリスト

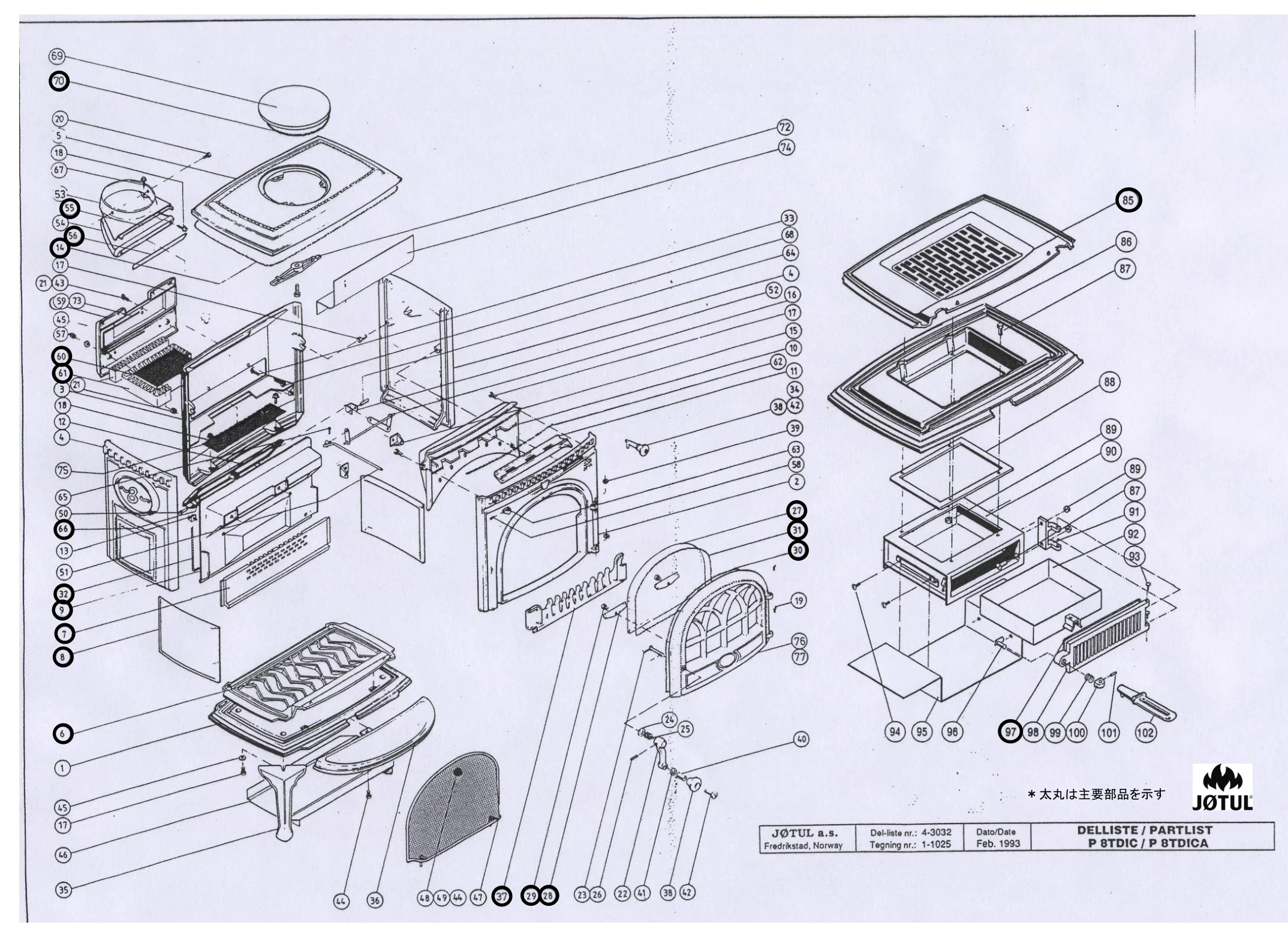

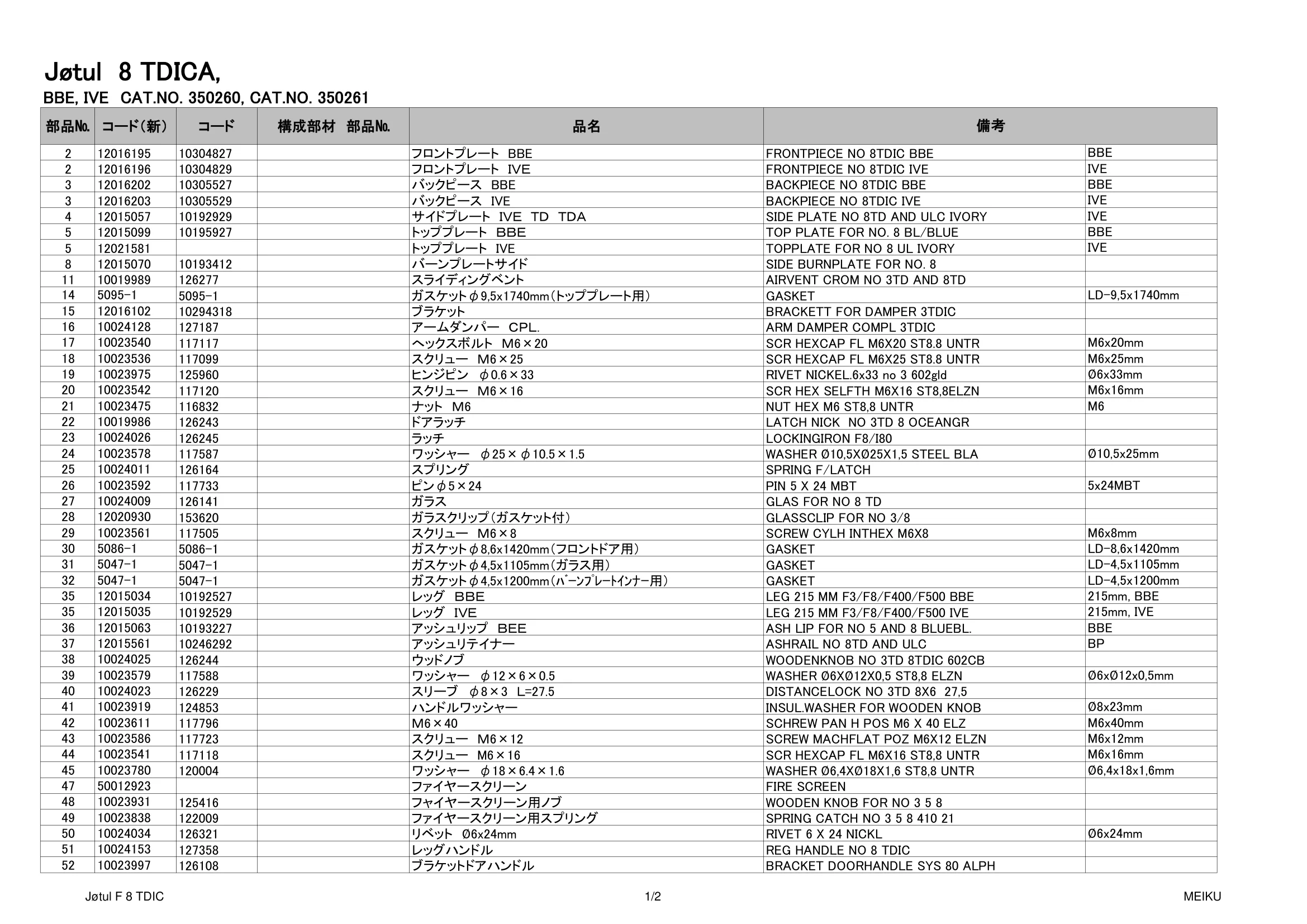

＊太丸は主要部品を示す Jøtul 8 TDICA, BBE, IVE　CAT.NO. 350260, CAT.NO. 350261 部品№ コード（新） コード 構成部材　部品№ 品名 2 12016195 10304827 フロントプレート　BBE FRONTPIECE NO 8TDIC BBE BBE 2 12016196 10304829 フロントプレート　ＩＶＥ FRONTPIECE NO 8TDIC IVE IVE 3 12016202 10305527 バックピース　BBE BACKPIECE NO 8TDIC BBE BBE 3 12016203 10305529 バックピース　IVE BACKPIECE NO 8TDIC IVE IVE 4 12015057 10192929 サイドプレート　ＩＶＥ　ＴＤ　ＴＤＡ SIDE PLATE NO 8TD AND ULC IVORY IVE 5 12015099 10195927 トッププレート　ＢＢＥ TOP PLATE FOR NO. 8 BL/BLUE BBE 5 12021581 トッププレート　IVE TOPPLATE FOR NO 8 UL IVORY IVE 8 12015070 10193412 バーンプレートサイド SIDE BURNPLATE FOR NO. 8 11 10019989 126277 スライディングベント AIRVENT CROM NO 3TD AND 8TD 14 5095-1 5095-1 ガスケットφ9,5x1740mm（トッププレート用） GASKET LD-9,5x1740mm 15 12016102 10294318 ブラケット BRACKETT FOR DAMPER 3TDIC 16 10024128 127187 アームダンパー　ＣＰＬ． ARM DAMPER COMPL 3TDIC 17 10023540 117117 へックスボルト　Ｍ6×20 SCR HEXCAP FL M6X20 ST8.8 UNTR M6x20mm 18 10023536 117099 スクリュー　Ｍ6×25 SCR HEXCAP FL M6X25 ST8.8 UNTR M6x25mm 19 10023975 125960 ヒンジピン　φ0.6×33 RIVET NICKEL.6x33 no 3 602gld Ø6x33mm 20 10023542 117120 スクリュー　Ｍ6×16 SCR HEX SELFTH M6X16 ST8,8ELZN M6x16mm 21 10023475 116832 ナット　Ｍ6 NUT HEX M6 ST8,8 UNTR M6 22 10019986 126243 ドアラッチ LATCH NICK NO 3TD 8 OCEANGR 23 10024026 126245 ラッチ LOCKINGIRON F8/I80 24 10023578 117587 ワッシャー　φ25×φ10.5×1.5 WASHER Ø10,5XØ25X1,5 STEEL BLA Ø10,5x25mm 25 10024011 126164 スプリング SPRING F/LATCH 26 10023592 117733 ピンφ5×24 PIN 5 X 24 MBT 5x24MBT 27 10024009 126141 ガラス GLAS FOR NO 8 TD 28 12020930 153620 ガラスクリップ（ガスケット付） GLASSCLIP FOR NO 3/8 29 10023561 117505 スクリュー　Ｍ6×8 SCREW CYLH INTHEX M6X8 M6x8mm 30 5086-1 5086-1 ガスケットφ8,6x1420mm（フロントドア用） GASKET LD-8,6x1420mm 31 5047-1 5047-1 ガスケットφ4,5x1105mm（ガラス用） GASKET LD-4,5x1105mm 32 5047-1 5047-1 ガスケットφ4,5x1200mm（ﾊﾞｰﾝﾌﾟﾚｰﾄｲﾝﾅｰ用） GASKET LD-4,5x1200mm 35 12015034 10192527 レッグ　ＢＢＥ LEG 215 MM F3/F8/F400/F500 BBE 215mm, BBE 35 12015035 10192529 レッグ　ＩＶＥ LEG 215 MM F3/F8/F400/F500 IVE 215mm, IVE 36 12015063 10193227 アッシュリップ　ＢＥＥ ASH LIP FOR NO 5 AND 8 BLUEBL. BBE 37 12015561 10246292 アッシュリテイナー ASHRAIL NO 8TD AND ULC BP 38 10024025 126244 ウッドノブ WOODENKNOB NO 3TD 8TDIC 602CB 39 10023579 117588 ワッシャー　φ12×6×0.5 WASHER Ø6XØ12X0,5 ST8,8 ELZN Ø6xØ12x0,5mm 40 10024023 126229 スリーブ　φ8×3　Ｌ=27.5 DISTANCELOCK NO 3TD 8X6 27,5 41 10023919 124853 ハンドルワッシャー INSUL.WASHER FOR WOODEN KNOB Ø8x23mm 42 10023611 117796 Ｍ6×40 SCHREW PAN H POS M6 X 40 ELZ M6x40mm 43 10023586 117723 スクリュー　Ｍ6×12 SCREW MACHFLAT POZ M6X12 ELZN M6x12mm 44 10023541 117118 スクリュー　M6×16 SCR HEXCAP FL M6X16 ST8,8 UNTR M6x16mm 45 10023780 120004 ワッシャー　φ18×6.4×1.6 WASHER Ø6,4XØ18X1,6 ST8,8 UNTR Ø6,4x18x1,6mm 47 50012923 ファイヤースクリーン FIRE SCREEN 48 10023931 125416 フャイヤースクリーン用ノブ WOODEN KNOB FOR NO 3 5 8 49 10023838 122009 ファイヤースクリーン用スプリング SPRING CATCH NO 3 5 8 410 21 50 10024034 126321 リベット　Ø6x24mm RIVET 6 X 24 NICKL Ø6x24mm 51 10024153 127358 レッグハンドル REG HANDLE NO 8 TDIC 52 10023997 126108 ブラケットドアハンドル BRACKET DOORHANDLE SYS 80 ALPH 備考 Jøtul F 8 TDIC 1/2 MEIKU 部品№ コード（新） コード 構成部材　部品№ 品名 備考 53 12016111 10294727 スモークアウトレット　アッパー SMOKEOUTLET UPPER 3 8TDIC BLUE BBE 54 12016115 10294927 スモークアウトレット　ロア SMOKEOUTLET LOWER 3TDIC BLUE BBE 54 12016116 10294929 スモークアウトレット　ロア SMOKE OUTLET LOWER 3TDIC IVORY IVE 55 5047-1 5047-1 ガスケットφ4,5x880mm（スモークアウトレット用） GASKET LD-4,5x880mm 56 410762-1 410762-1 ガスケットV125x8x710mm（スモークアウトレット用） GASKET V125x8x710mm 57 10023566 117517 ナット　M6×20 NUT CAPSEL M6 BRASS DIN 1587 M6, DIN 1587 58 10023584 ロッキングスクリュー　M6×10 SCR SOCKETSET W/HALF DOG M6X10 M6x10mm 59 12016120 10295127 キャタリストカバー　ＢＢＥ CAT COVER NO 3 8TDIC BLUEBL BBE 59 12029682 10295129 キャタリストカバー　ＩＶＥ CAT COVER NO 3 8TDIC IVORY IVE 62 5047-1 5047-1 ガスケットφ4,5x440mm GASKET LD-4,5x440mm 63 12035178 127213 ハンドルスタッブ SHWITZ. NIC F3/8/12/500/600/80 64 10023999 126110 ピン PIN DOORHANDLE SYS 80 AND ALPH 65 10036522 スプリント SPLINE 2,5x25mm 66 5095-1 5095-1 ガスケットφ9,5x540mm（ダンパー用） GASKET LD-9,5x540mm 67 10023547 117139 スクリュー　Ｍ6×35 SCR HEXCAP FL M6X35 ST8.8 UNTR M6x35mm 68 10023453 110032 スクリュｰ　M6×25 SCREW HEX M6X25 ST8,8 ELZN M6x25mm 69 12015104 10196227 スモークアウトレットカバー　ＢＢＰ SMOKE OUTLET COVER 3 8 BL/BL. BBE 69 12015105 10196229 スモークアウトレットカバー　ＩＶＥ SMOKEOUTLET COVER NO 3 8 IVORY IVE 70 GASKET 71 10023515 116982 ナット　Ｍ6 NUT M6 72 12014263 10022912 トラバースバー　リア LOCKINGBAR 1 1B 4 4B 5 6 6B3 8 73 GASKET LD-4,5x820mm 74 12016238 10308412 バッフル BAFFLE NO 8TDIC 76 12020832 153350 ドア　ＣＰＬ．　ＢＢＥ DOOR NO 8 NO VENT NO GLAS BLUE BBE 86 12016549 10324527 ボトムプレート　ＢＢＥ BOTTOMPLATE NO 8 TDICA BBE BBE 86 12016550 10324529 ボトムプレート　ＩＶＥ BOTTOMPLATE NO 8 TDICA IVORY IVE 88 GASKET 89 10023475 116832 ナット　Ｍ6 NUT HEX M6 ST8,8 UNTR M6 90 10024233 128210 アッシュトレイ ASHTRAY NO 3/8 TDICA 91 12016560 10324892 アッシュハウス用ヒンジ　ブラック HING PIN NO 3/8 ASHH BLUE BP 92 10024234 128211 アッシュパン ASH PAN NO 3 CB 93 10024034 126321 リベット　Ø6x24mm RIVET 6 X 24 NICKL Ø6x24mm 94 10023454 110052 スクリュー　Ø4,2x8mm SCREW PLATE STEEL 8X3/8 Ø4,2x8mm 95 10024237 128348 シールドプレート SHIELD PLATE NO 8 TDICA 96 10024054 126436 ドアラッチ LOCKINGBAR ASHD F3/8/80 EXCL 97 5063-1 5063-1 ガスケットφ6,35x800mm（アッシュドア用） GASKET LD-6,35x800mm 98 12021073 154220 アッシュドア　ＣＰＬ．　ＢＢＥ ASHDOOR COMPL J3\J8 BBE BBE 98 12021075 154222 アッシュドア　ＣＰＬ．　ＩＶＥ ASHDOOR COMPL J3\J8 EHE IVE 99 10023959 125769 スプリング SPRING 100 12035178 127213 ハンドルスタッブ SHWITZ. NIC F3/8/12/500/600/80 101 10023584 ロッキングスクリュー　M6×10 SCR SOCKETSET W/HALF DOG M6X10 M6x10mm 102 12020081 128345 アッシュハンドル HANDLE FOR OUTSIDE ASH NICKL 【注意】 ■価格・在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2024.04.01 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 Jøtul F 8 TDIC 2/2 MEIKU
