ヨツール FS175（2026年版）
パーツリスト

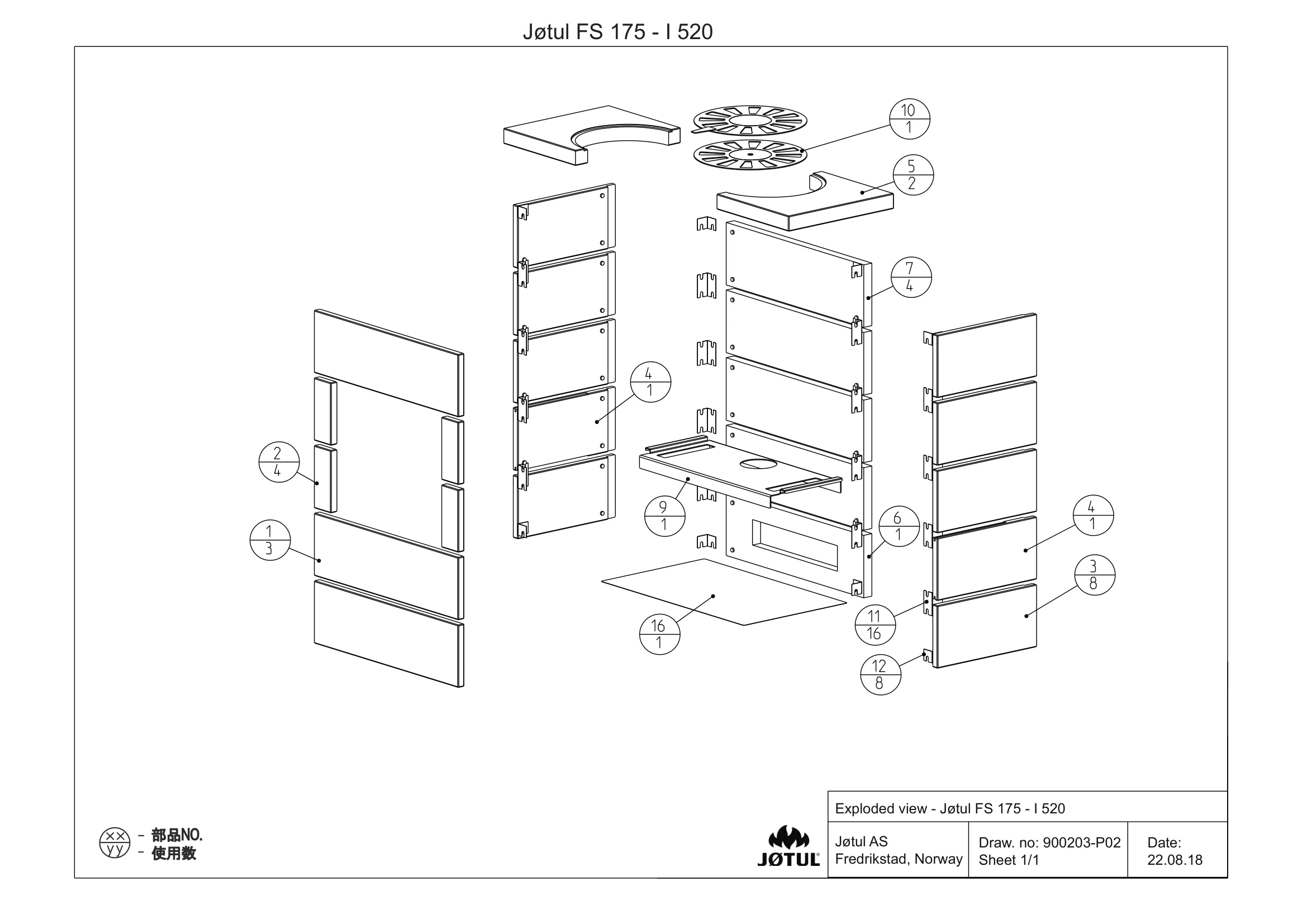

Exploded view - Jøtul FS 175 - I 520 Jøtul AS Fredrikstad, Norway Draw. no: 900203-P02 Sheet 1/1 Date: 22.08.18 Jøtul FS 175 - I 520 Jøtul FS 175 Jøtul FS 175 (to be assembled with Jøtul I 520 F BP) 部品 № コード 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 10050030 フロントストーン ロング Front Stone Long Concrete 92,000 126,000 2 10050031 フロントストーン ショート Front Sten Short Concrete 39,000 54,000 3 10050039 サイドストーン Side Stone Concrete 65,000 90,000 4 10050033 サイドストーン with　ベアリングスロット Side Stone w/Bearing Slot Concrete 86,000 119,000 5 10050032 トップフレーム Top Frame FS 74 Concrete 140,000 192,000 6 10050041 ファイアウォール 穴有り Calcium Silicate Plate With Hole Calicium Silicate 65,000 90,000 7 10050040 ファイアウォール Calcium Silicate Plate Calicium Silicate 45,000 62,000 11 10050044 ダブルブラケット Fastning Bracket Double Aluzinc_DX51D_AZ 5,100 6,900 12 10050034 シングルブラケット Fastning Bracket Singel Aluzinc_DX51D_AZ 4,000 5,400 16 10049997 ボトムプレート Bottom Plate For Combustible Floor Aluzinc_DX51D_AZ 23,000 32,000 9 10050043 インサートキャリープレート Insert Carrying Plate Steel 122,000 167,000 10 10050042 グレートセット Sector Grate Set Steel 155,000 213,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 備考 2026.05.01～定価（税抜） Jøtul FS 175 1/1 MEIKU Jøtul I 520 Konseptet Består av I 520 F BP cat.nr 30044743 - I 520 FL BP cat. Nr 30044744 - I 520 FR BP cat. Nr 30044745 I 520 FRL BP cat. No 30044746 BP Black Paint 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 1 12044799 外気導入アダプターФ80/100 Inlet Air Ø80/100 4,800 6,600 2 12044952 ボトムプレート Bottom Plate 89,000 123,000 3 12044953 リアプレート Rear Plate 78,000 108,000 4 12044954 トッププレート Top Plate 5 12044980 サイドプレート Side Plate 46,000 63,000 8 12044959 エアデフレクターアッパー Flushing Brim 27,000 36,000 9 12044960 バーンプレートリア Burn Plate Rear 40,000 54,000 12 12044963 エアデフレクターロア Deflector 45,000 62,000 13 12044964 インナーボトム Inner Bottom 63,000 87,000 14 12044965 フリューアウトレット Flue Outlet 40,000 54,000 16 12044967 リアカバー Rear Cover 11,000 15,000 17 12044968 ドアヒンジ Door List 5,300 7,300 18 12044969 エアチャンネルライト Air Channel Right 9,900 14,000 19 12044970 エアチャンネルレフト Air Channel Left 9,900 14,000 20 12044977 フレーム　トップ　ボトム Frame Topp / Bottom 13,000 18,000 22 12044974 ログリテイナー Log Retainer 5,500 7,500 23 12044975 エアディストリビューションボトム Air Distributor Bottom 5,000 6,900 24 12044844 外気導入カバーФ80/100 Lid Air Ø80/100 29 10045737 ヒートシールドトップ Heat Shield Top Aluzinc DX51D AZ 2,100 2,900 30 12044981 ドアCPL. Door Complete 137,000 188,000 31 10038449 ヒートシールドリア Heatshild Rear Aluzinc DX51D AZ 17,000 24,000 34 10038459 イグニッションバルブCPL. Valve Ignition Complete Steel 29,000 39,000 35 10038460 プライマリエアバルブCPL. Valve Primary Air Complete Steel 59,000 81,000 36 10038463 ガラス Glas Door Ceramic glass 4mm 22,000 31,000 37 10038474 ドアヒンジCPL. Door Hinge Complete Steel 15,000 20,000 38 10038478 ドアロックCPL.　ライト（ハンドルロック一式） Door Lock Complete Right Steel 28,000 39,000 39 10038480 ドアヒンジCPL.　ライト（ハンドル一式） Door Handle Complete Right Steel 14,000 18,000 40 10038490 ブラケットサイドドアロック Bracket Door Lock Steel 1,600 2,100 41 10038499 バッフル Baffle Vermiculite 18,000 24,000 42 10038553 バッフルロック Baffle Lock Stainless AISI 316 1,100 1,500 43 10038555 イグニッションバルブハンドル Valve Handele Ignition Steel 36,000 49,000 44 10038557 プライマリバルブハンドル Velve Handle Primary Air Steel 36,000 49,000 45 10038560 インシュレーションブラケット（ボトム用） Insul. Blanket Base Plate Superwool 5,000 6,900 46 10038561 インシュレーションブラケット（リア用） Insul. Blanket Rear Superwool 1,100 1,500 49 10038550 ヒートシールドエクステンション Heatshield Extention Aluzinc DX51D AZ 14,000 18,000 50 10026601 ガラスクリップ I570 　25×18 Glass Clip I570 25X18 Stainless Steel 700 700 51 10023544 スクリュー HEX　M6×10 Hex Fl Bolt DIN6921-M6x10-8.8 Steel 200 200 52 10023561 スクリュー M6×8 Hex Socket Head Cap Screw DIN7984 M6x8-8.8 Steel 200 200 53 10023576 スクリュー M6×25 Threadpin M6x25 DIN916 Steel 300 300 54 10023586 スクリュー M6×12 Flat Head Countersunk Socket DIN7991 M6x12-10.9 Steel 200 200 55 10023662 スクリュー HEX M8×20 Hex Fl Bolt DIN6921-M8x20-8.8 Steel 300 300 56 10023663 スクリュー HEX M8×25 Hex Fl Bolt DIN6921-M8x25-8.8 Steel 500 600 57 10023665 スクリュー HEX M8×40 Hex Fl Bolt DIN6921-M8x40-8.8 Steel 500 600 58 10038419 アジャスタブル　スクリュー M8×30 Hight Adjustment Screw M8x30 Steel 1,600 2,100 60 10023680 タッピングスクリュー 4,2×13 Tapping Screw 4,2x13 DIN 6928 Steel 200 200 61 10023588 スクリュー HEX ソケット　 M6×12 Hex Socket Head Cap Screw DIN 912 M6x12 Steel 100 100 62 10023559 ワッシャー　8.4xФ20x1.5 Washer Ø8,4xØ20x1,5 St 8,8 Elzn Steel 200 200 2026.05.01～定価（税抜） 備考 Jøtul I 520 1/2 MEIKU 部品 № コード 構成部材　部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 2026.05.01～定価（税抜） 備考 65 5063-1 ガスケット（サイドガラス/パネル） Ø6,4x1120mm Gasket for side glas Ø6,4 with glue LD 250-2 graph Ф6,4×1120mm 2,000/2M 2,000/2M 66 5063-1 ガスケット（ボトムエアインレット） Ø6,4x1000mm Gasket for bottom cover Ø6,4 w/glue LD 250-2 graph Ф6,4×1000ｍｍ 1,000/1M 1,000/1M 67 5063-1 ガスケット（フリューアウトレット） Ø6,4x2400mm Gasket for flue outlet cover Ø6,4 w/glue LD 250-2 graph Ф6,4×2400mm 3,000/3M 3,000/3M 68 5063-1 ガスケット（エアチャンネルライト） Ø6,4x920mm Gasket for air channel right Ø6,4x w/glue LD 250-2 graph Ф6,4×920mm 1,000/1M 1,000/1M 69 5063-1 ガスケット（エアチャンネルレフト） Ø6,4x920mm Gasket for air channel left Ø6,4 w/glue LD 250-2 graph Ф6,4×920mm 1,000/1M 1,000/1M 70 5063-1 ガスケット（ガラス） Ø6,4x2440mm Gasket for glas Ø6,4 with glue LD 250-2 graph Ф6,4×2440mm 3,000/3M 3,000/3M 71 5095-1 ガスケット（ドア） Ø9,5x1900mm Gasket for door Ø9,5mm LD-375 graph Ф9.5×1900ｍｍ 3,200/2M 3,200/2M 72 5063-1 ガスケット（バーンプレートバック） Ø6,4x1250mm Gasket for back plate Ø6,4 w/glue LD 250-2 graph Ф6,4×1250mm 2,000/2M 2,000/2M 73 5063-1 ガスケット（エアインレット） Ø6,4x400mm Gasket for rear cover Ø6,4 w/glue LD 250-2 graph Ф6.4×400ｍｍ 1,000/1M 1,000/1M for Jøtul I 520 F BP cat no 30044743: 6 12044956 サイドパネル Lid side 28,000 38,000 10 12044961 バーンプレートライト Burn plate right 18,000 25,000 11 12044962 バーンプレートレフト Burn plate left 18,000 25,000 21 12044978 フレームフロント　ライト/レフト Frame front R/L 16,000 21,000 32 10038450 ヒートシールドライト Heatshield right Aluzinc DX51D AZ 13,000 18,000 33 10038451 ヒートシールドレフト Heatshield left Aluzinc DX51D AZ 13,000 18,000 47 10038562 インシュレーションブラケットサイド Insulation blanket side Superwool 1,600 2,200 for Jøtul I 520 FL BP cat no 30044744: 6 12044956 サイドパネル Lid side 28,000 38,000 10 12044961 バーンプレートライト Burn plate right 18,000 25,000 25 12044979 フレームサイド　ライト/レフト Frame side R/L 30,000 41,000 32 10038450 ヒートシールルドライト Heatshield right Aluzinc DX51D AZ 13,000 18,000 47 10038562 インシュレーションブラケットサイド Insulation blanket side Superwool 1,600 2,200 48 10038464 サイドガラス Glass side Ceramic glass 4mm 19,000 26,000 59 10023650 ソケットセットスクリュー M6×50 Socket Set Screw M6x50 DIN 916 Steel 500 500 for Jøtul I 520 FR BP cat no 30044745: 6 12044956 サイドパネル Lid side 28,000 38,000 11 12044962 バーンプレートレフト Burn plate left 18,000 25,000 25 12044979 フレームサイド　ライト/レフト Frame side R/L 30,000 41,000 33 10038451 ヒートシールルドレフト Heatshield left Aluzinc DX51D AZ 13,000 18,000 47 10038562 インシュレーションブラケットサイド Insulation blanket side Superwool 1,600 2,200 48 10038464 サイドガラス Glass side Ceramic glass 4mm 19,000 26,000 59 10023650 ソケットセットスクリュー M6×50 Socket Set Screw M6x50 DIN 916 Steel 500 500 for Jøtul I 520 FRL BP cat no 30044746: 25 12044979 フレームサイド　ライト/レフト Frame side R/L 30,000 41,000 48 10038464 サイドガラス Glass side Ceramic glass 4mm 19,000 26,000 Optionals 100 51052512 111;112;113;114;115;56 レッグCPL（I520/620共通） Rack complete 111 レッグフレームトップ Leg frame top 112 レッグ Leg 113 12014969 コネクションレッグロア Connector for leg 3,400 4,700 114 フットスクリュー Foot Screw Steel 115 10023667 ナット　M8 Hex flange nut M8 DIN6923 8 Steel 300 300 56 10023663 スクリュー HEX M8×25 Hex Fl Bolt DIN6921-M8x25-8.8 Steel 500 600 60 10023680 タッピングスクリュー 4,2×13 Tapping Screw 4,2x13 DIN 6928 Steel 200 200 102 50045754 ドアロックCPL.　右ヒンジ jotul I 520 Door Lock Complete Right Hinge Jøtul I 520 35,000 35,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Jøtul I 520 2/2 MEIKU
