ヨツール I200（2022年版）

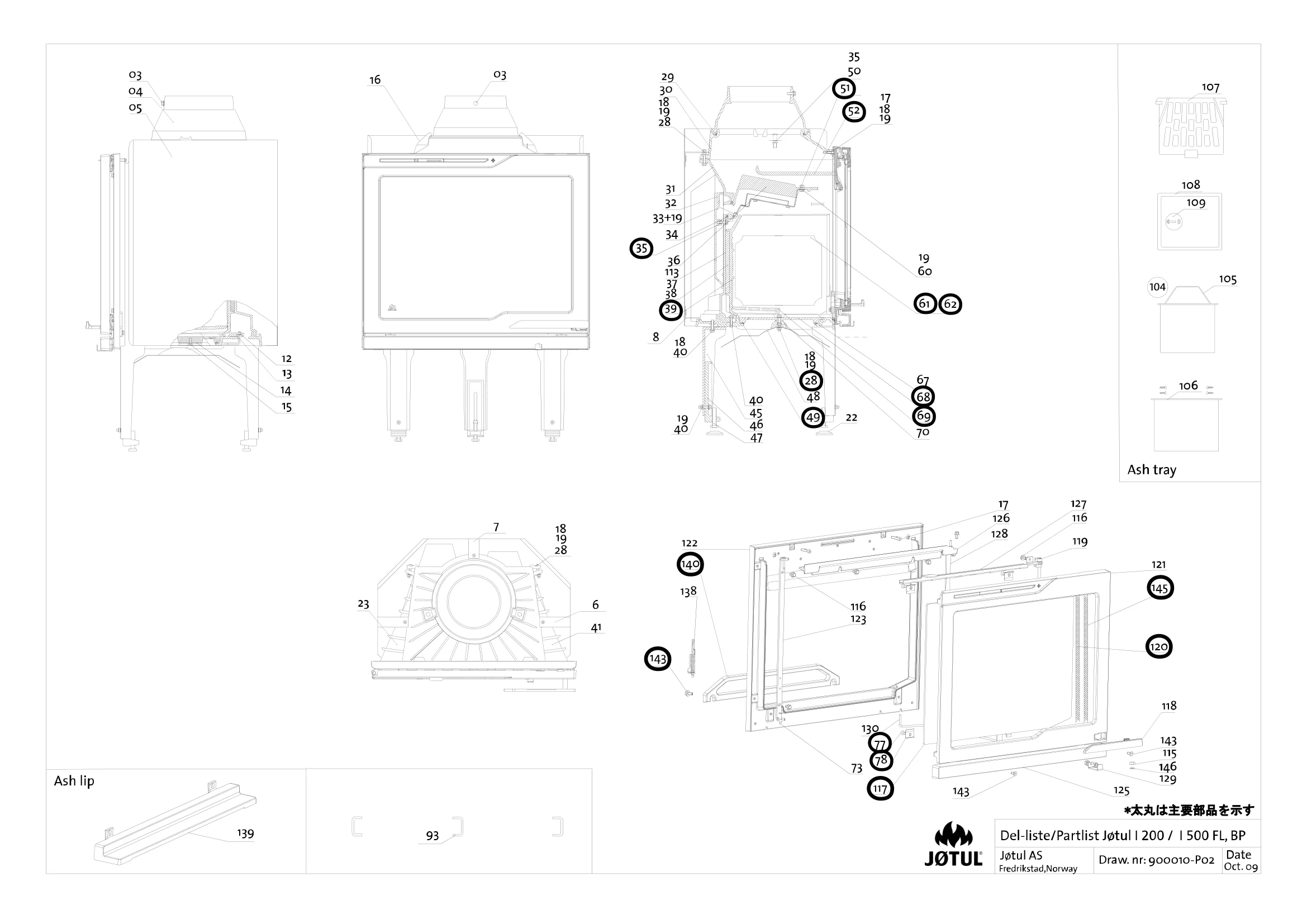

パーツリスト

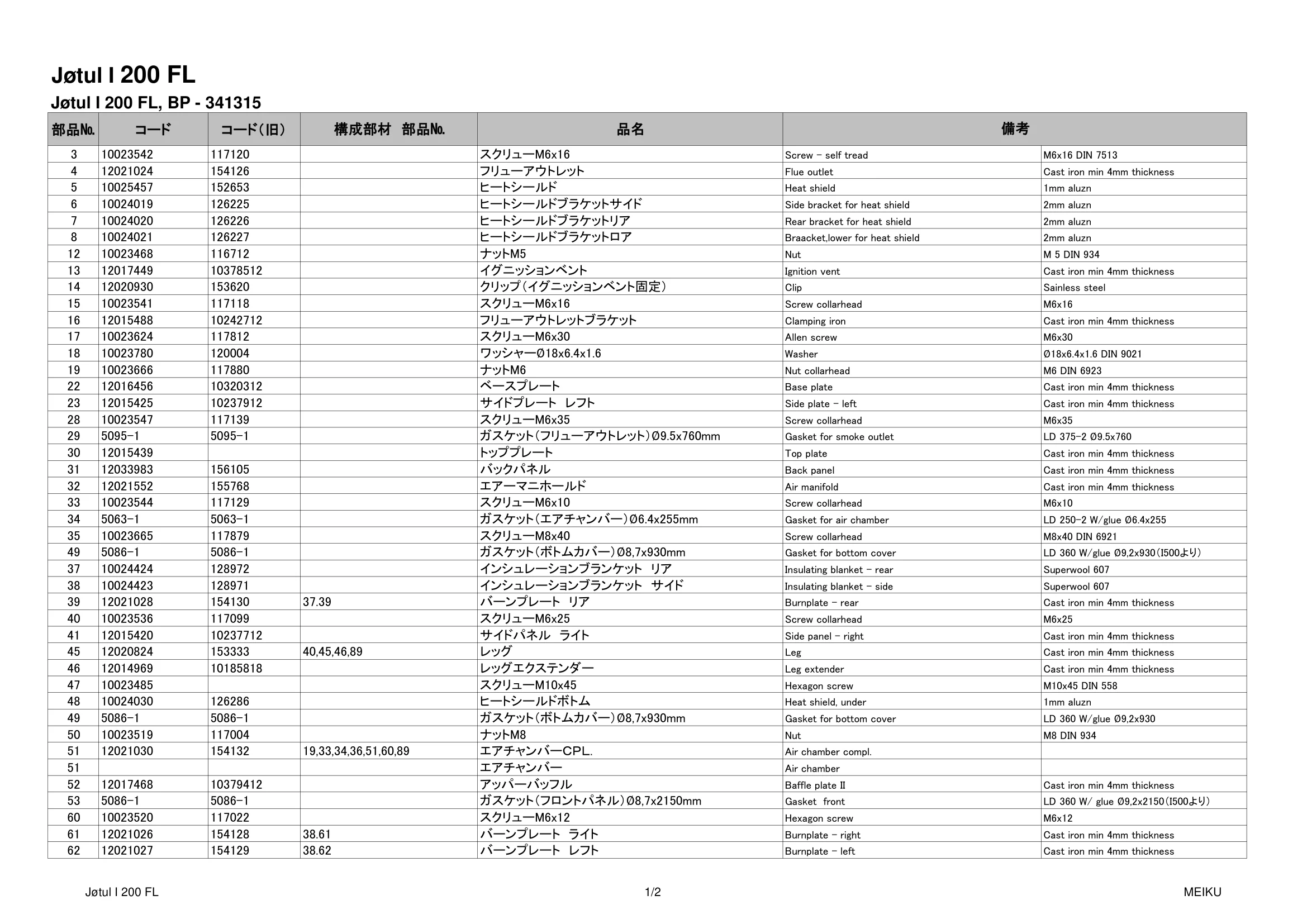

*太丸は主要部品を示す Jøtul I 200 FL Jøtul I 200 FL, BP - 341315 部品№ コード コード（旧） 構成部材　部品№ 品名 3 10023542 117120 スクリューM6x16 Screw - self tread M6x16 DIN 7513 4 12021024 154126 フリューアウトレット Flue outlet Cast iron min 4mm thickness 5 10025457 152653 ヒートシールド Heat shield 1mm aluzn 6 10024019 126225 ヒートシールドブラケットサイド Side bracket for heat shield 2mm aluzn 7 10024020 126226 ヒートシールドブラケットリア Rear bracket for heat shield 2mm aluzn 8 10024021 126227 ヒートシールドブラケットロア Braacket,lower for heat shield 2mm aluzn 12 10023468 116712 ナットM5 Nut M 5 DIN 934 13 12017449 10378512 イグニッションベント Ignition vent Cast iron min 4mm thickness 14 12020930 153620 クリップ（イグニッションベント固定） Clip Sainless steel 15 10023541 117118 スクリューM6x16 Screw collarhead M6x16 16 12015488 10242712 フリューアウトレットブラケット Clamping iron Cast iron min 4mm thickness 17 10023624 117812 スクリューM6x30 Allen screw M6x30 18 10023780 120004 ワッシャーØ18x6.4x1.6 Washer Ø18x6.4x1.6 DIN 9021 19 10023666 117880 ナットM6 Nut collarhead M6 DIN 6923 22 12016456 10320312 ベースプレート Base plate Cast iron min 4mm thickness 23 12015425 10237912 サイドプレート　レフト Side plate - left Cast iron min 4mm thickness 28 10023547 117139 スクリューM6x35 Screw collarhead M6x35 29 5095-1 5095-1 ガスケット（フリューアウトレット）Ø9.5x760mm Gasket for smoke outlet LD 375-2 Ø9.5x760 30 12015439 トッププレート Top plate Cast iron min 4mm thickness 31 12033983 156105 バックパネル Back panel Cast iron min 4mm thickness 32 12021552 155768 エアーマニホールド Air manifold Cast iron min 4mm thickness 33 10023544 117129 スクリューM6x10 Screw collarhead M6x10 34 5063-1 5063-1 ガスケット（エアチャンバー）Ø6.4x255mm Gasket for air chamber LD 250-2 W/glue Ø6.4x255 35 10023665 117879 スクリューM8x40 Screw collarhead M8x40 DIN 6921 49 5086-1 5086-1 ガスケット（ボトムカバー）Ø8,7x930mm Gasket for bottom cover LD 360 W/glue Ø9,2x930（I500より） 37 10024424 128972 インシュレーションブランケット　リア Insulating blanket - rear Superwool 607 38 10024423 128971 インシュレーションブランケット　サイド Insulating blanket - side Superwool 607 39 12021028 154130 37.39 バーンプレート　リア Burnplate - rear Cast iron min 4mm thickness 40 10023536 117099 スクリューM6x25 Screw collarhead M6x25 41 12015420 10237712 サイドパネル　ライト Side panel - right Cast iron min 4mm thickness 45 12020824 153333 40,45,46,89 レッグ Leg Cast iron min 4mm thickness 46 12014969 10185818 レッグエクステンダー Leg extender Cast iron min 4mm thickness 47 10023485 スクリューM10x45 Hexagon screw M10x45 DIN 558 48 10024030 126286 ヒートシールドボトム Heat shield, under 1mm aluzn 49 5086-1 5086-1 ガスケット（ボトムカバー）Ø8,7x930mm Gasket for bottom cover LD 360 W/glue Ø9,2x930 50 10023519 117004 ナットM8 Nut M8 DIN 934 51 12021030 154132 19,33,34,36,51,60,89 エアチャンバーＣＰＬ． Air chamber compl. 51 エアチャンバー Air chamber 52 12017468 10379412 アッパーバッフル Baffle plate II Cast iron min 4mm thickness 53 5086-1 5086-1 ガスケット（フロントパネル）Ø8,7x2150mm Gasket front LD 360 W/ glue Ø9,2x2150（I500より） 60 10023520 117022 スクリューM6x12 Hexagon screw M6x12 61 12021026 154128 38.61 バーンプレート　ライト Burnplate - right Cast iron min 4mm thickness 62 12021027 154129 38.62 バーンプレート　レフト Burnplate - left Cast iron min 4mm thickness 備考 Jøtul I 200 FL 1/2 MEIKU 部品№ コード コード（旧） 構成部材　部品№ 品名 備考 67 12018219 10406119 ベースプレート Base plate Cast iron min 4mm thickness 68 12021020 154119 49 ボトムカバー Bottom cover Cast iron min 4mm thickness 69 12017453 10378712 ボトムエアディストリビューター Air distributor Cast iron min 4mm thickness 70 12014976 10186112 トラバースバー Travers Cast iron min 4mm thickness 73 10024103 127075 ピンØ6x33 Pin Ø6x33 Sortkromatisert 76 スクリューM6x10 Countersunk screw pozidrive M6x10 DIN 965 77 10023707 118136 スクリューM6x10 Countersunk screw pozidrive M6x10 DIN 965 78 10024259 128412 ガラスクリップ Glassclip Stainless steel 89 10023475 116832 ナットM6 Nut M6 DIN 934 93 10024149 127262 レッグキャスト Legs for cassette Steel 104 340732 アッシュコンテナーＣＰＬ． Ash container complete 105 10025446 アッシュコンテナー Ash container Steel 106 10025447 151944 アッシュコンテナーボックス Box for ash container Steel 107 12015473 10242012 ファイヤーグレート Fire grate Cast iron min 4mm thickness 108 10024004 126115 ガスケット（アッシュボックス用） Gasket, for ash solution Superwool 607 109 12020630 151978 76.89 アッシュボックス固定ボルトナット Bag with contents 113 12018221 10406212 フリューアウトレットカバー Cover flue outlet - Maxi Cast iron min 4mm thickness 115 10023519 117004 ナットM8 Nut M8 116 10023545 117130 スクリューM6x12 117 10026568 223475 ガラス Glass 4mm ceramic glass 118 12035464 223106 ハンドル（I200/I500） Handle I200/I500/I530 Cast iron min 4mm thickness 119 10026566 223473 ドアロックＣＰＬ． Axle door lock compl 120 5063-1 5063-1 ガスケット（ガラス）ø6,4mmx2000mm Rope w/adhesive for glass LD 250 w\glue ø6,4mmx2000 121 ドア Door Cast iron min 4mm thickness 121 12034182 77,78,115,116,118,119,120,145 ドアＣＰＬ．（ガラス無） Door complete without glass 122 12019594 10480192 フロントパネル Front Cast iron min 4mm thickness 123 10026567 223474 ヒンジ Hinge Steel 125 12019444 10473192 リードロア（I200/I500） Lower lid I200/I500/I530 Cast iron min 4mm thickness 126 12019447 10473292 シートバルブ（I200/I500） Valve seat I200/I500/I530 Cast iron min 4mm thickness 127 10026270 スライディングバルブ（I200/I500） Sliding valve I200/I500/I530 128 10026295 ドアロックＣＰＬ．（I200/I500） Fittings lock door comp I200/I500/I530 129 10026280 222800 バルブハンドル（I500） Handle ign valve short, I200/I500/I530 130 10026286 222807 イグニッションベントロッド Rod F/Ign air vent 139 361000 アッシュリップ Ash lip Cast iron min 4mm thickness 140 12019474 10474292 ログリテイナー Log retainer Cast iron min 4mm thickness 143 スクリューM6x16（ログリテイナー用） Screw machine flat poz M6x16 Elzn DIN 965 145 5063-1 5063-1 ガスケット（ドア）ø6,4mm x 2300mm Rope for door LD 250 ø6,4mm x 2300 【注意】 ■価格・在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2022.04.01 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 Jøtul I 200 FL 2/2 MEIKU
