ヨツール I600（2022年版）
パーツリスト

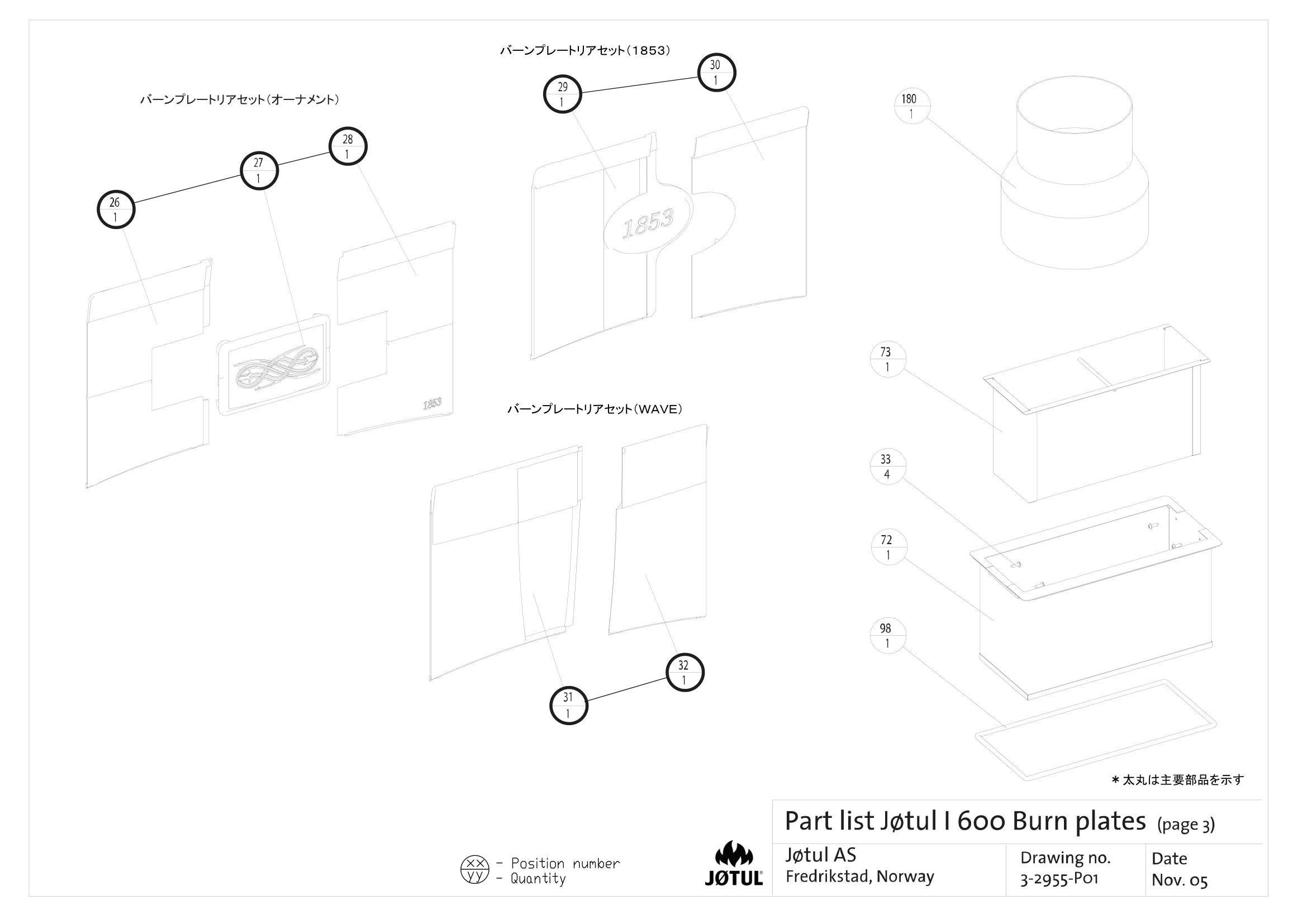

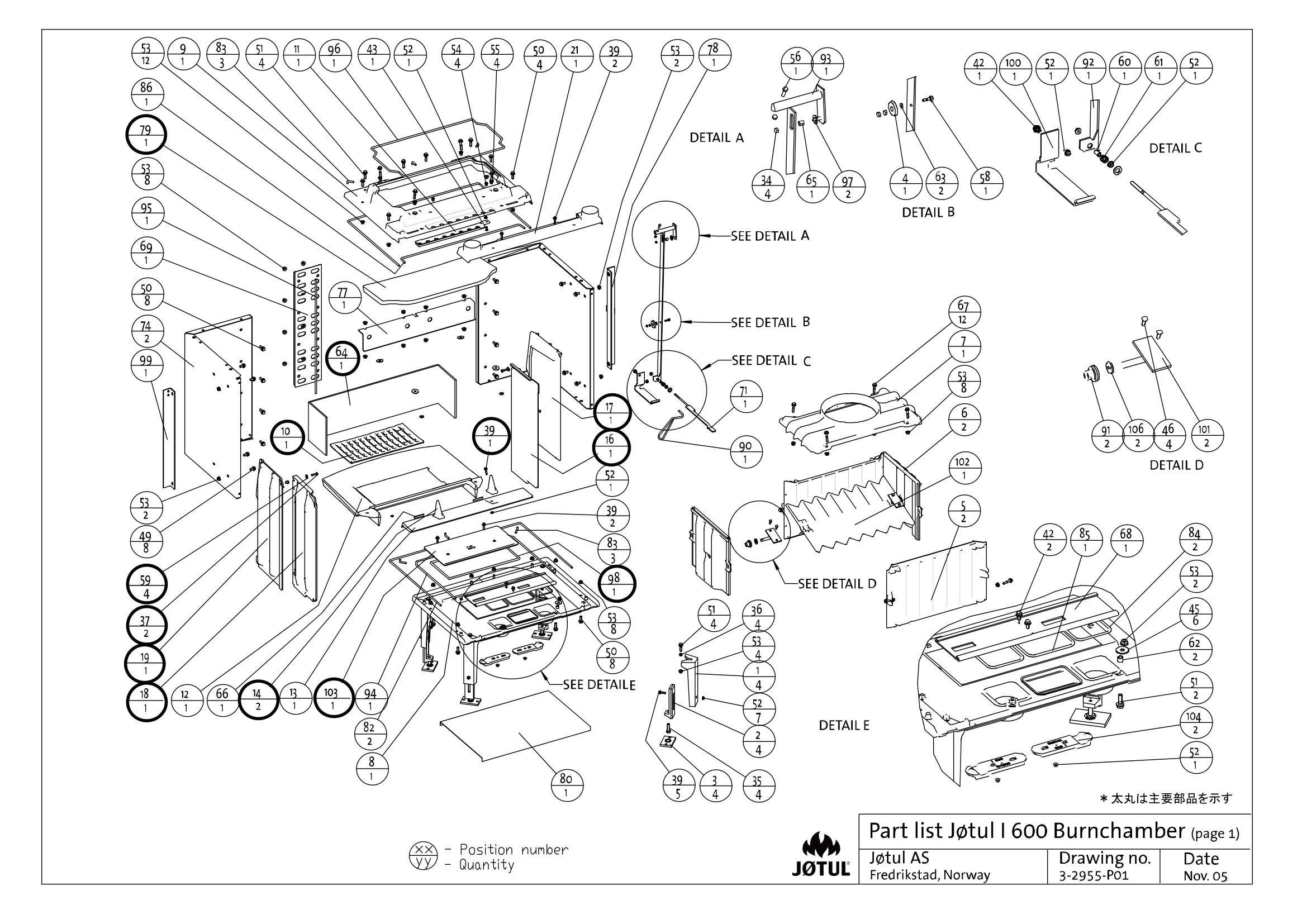

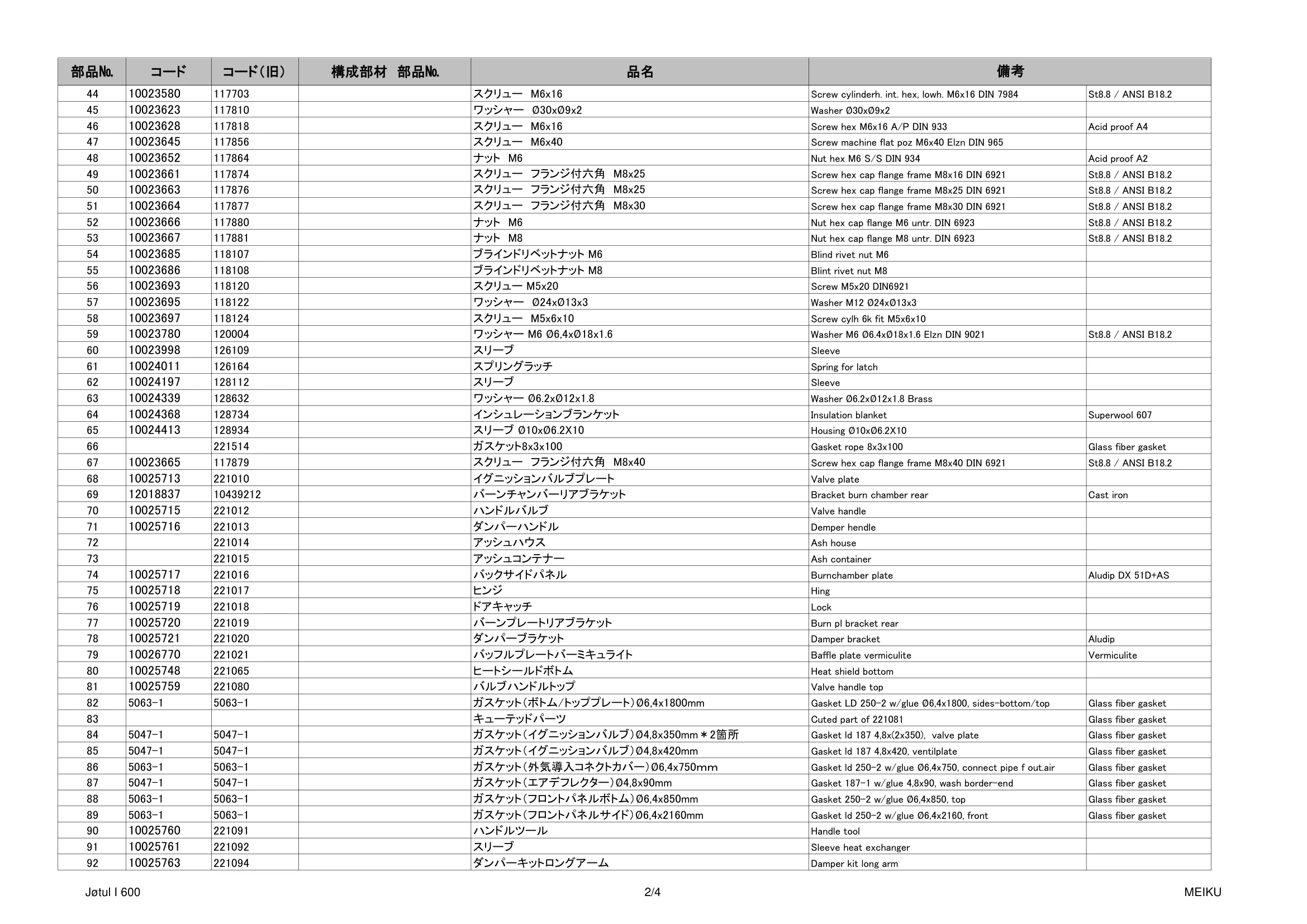

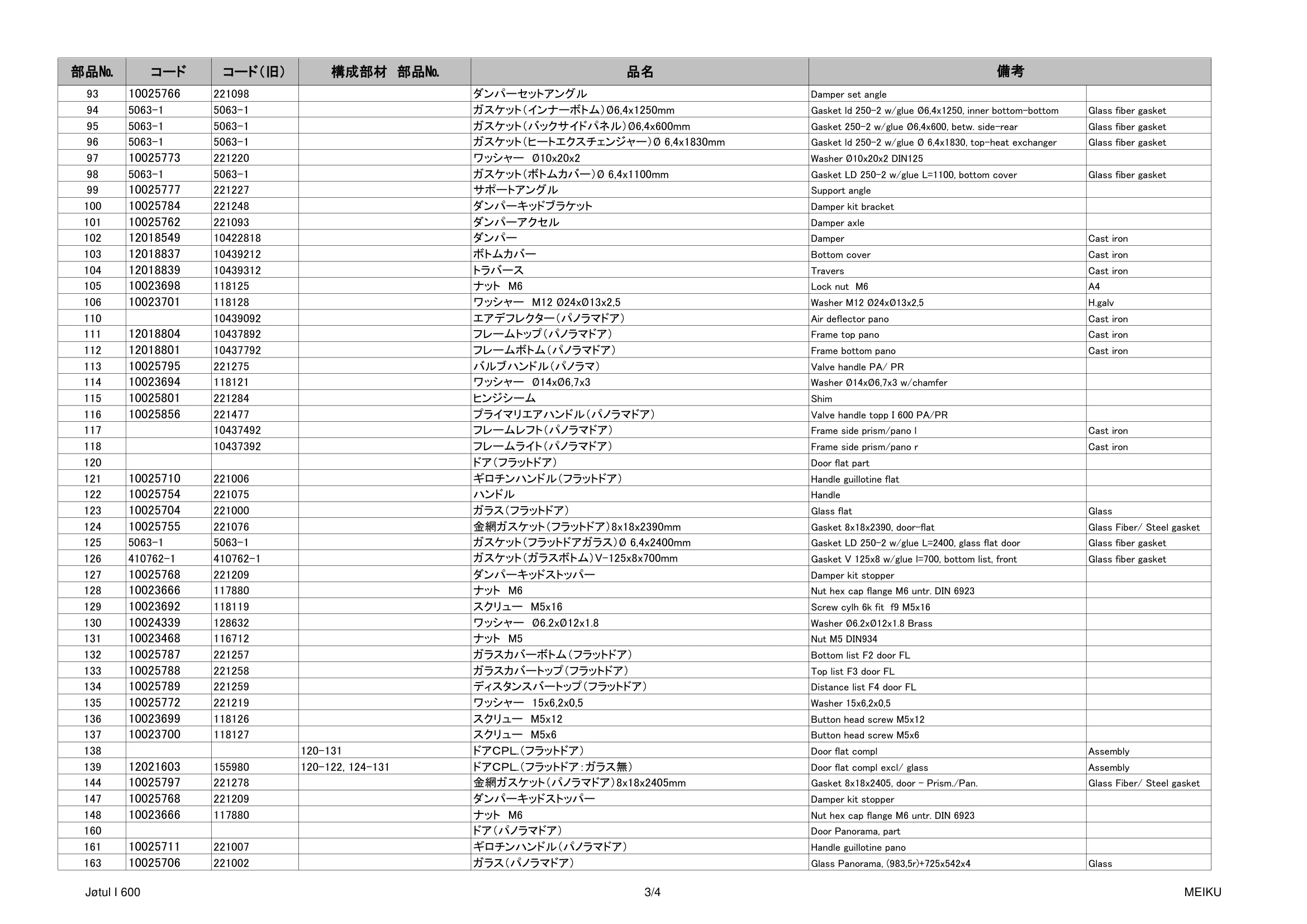

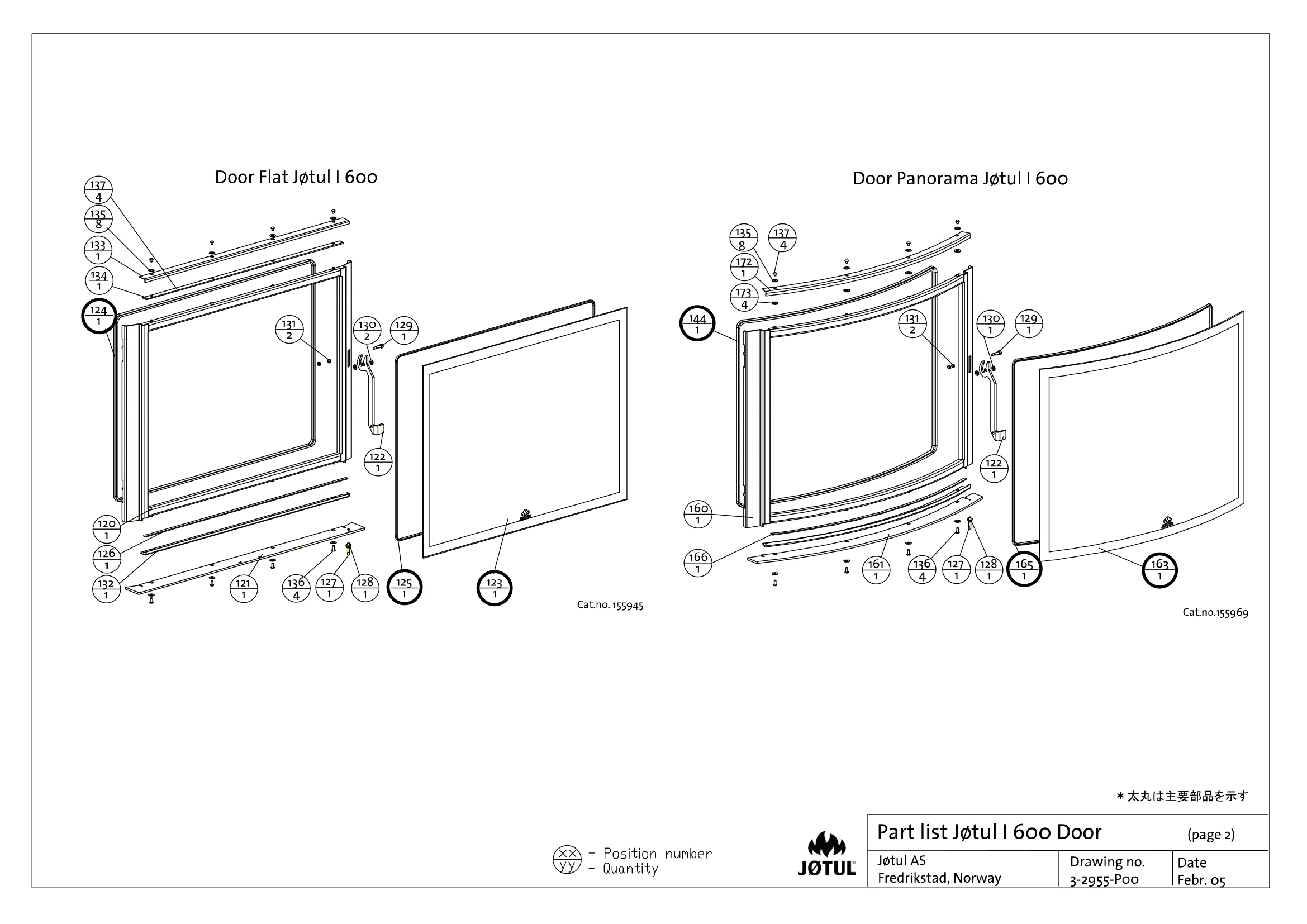

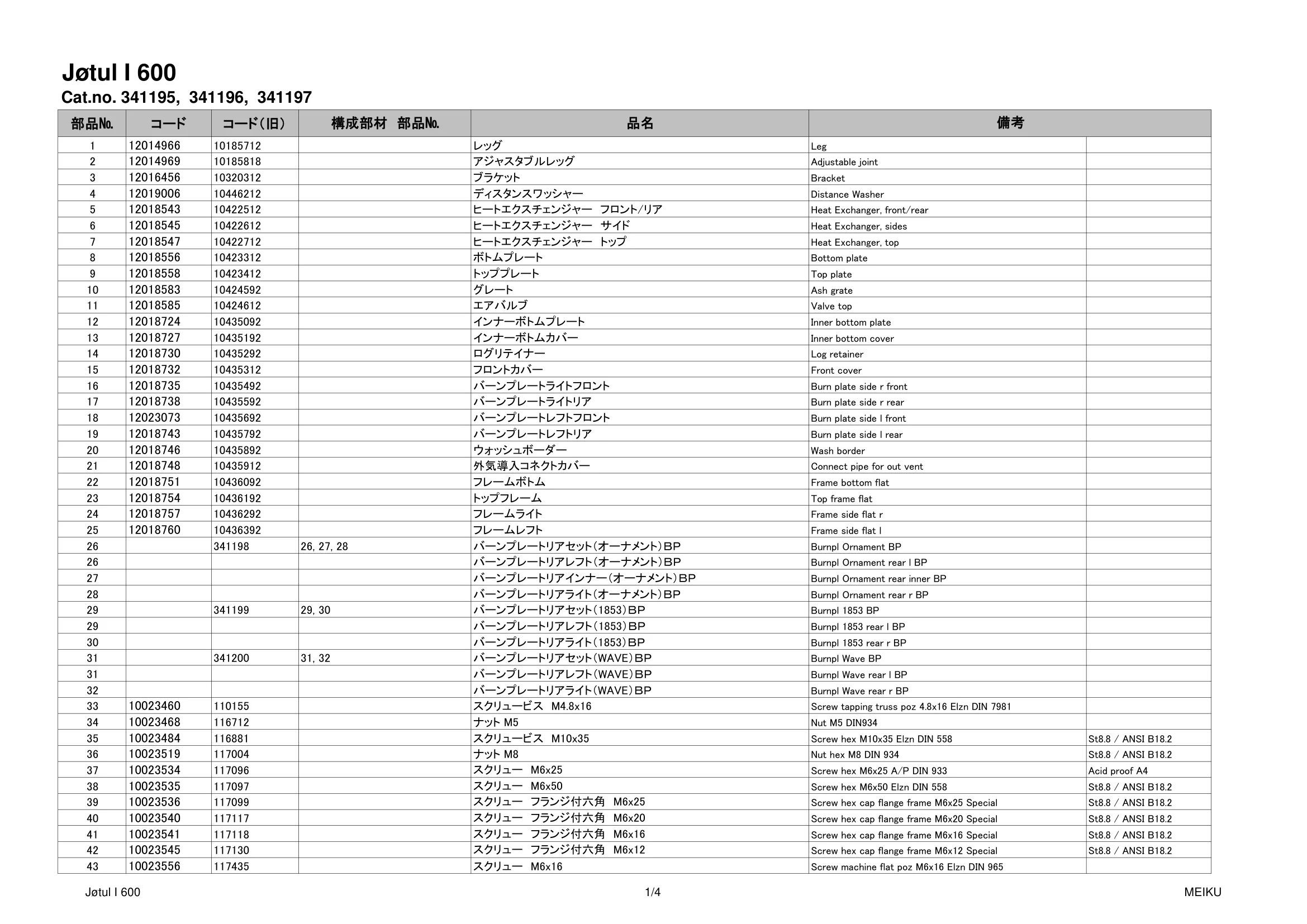

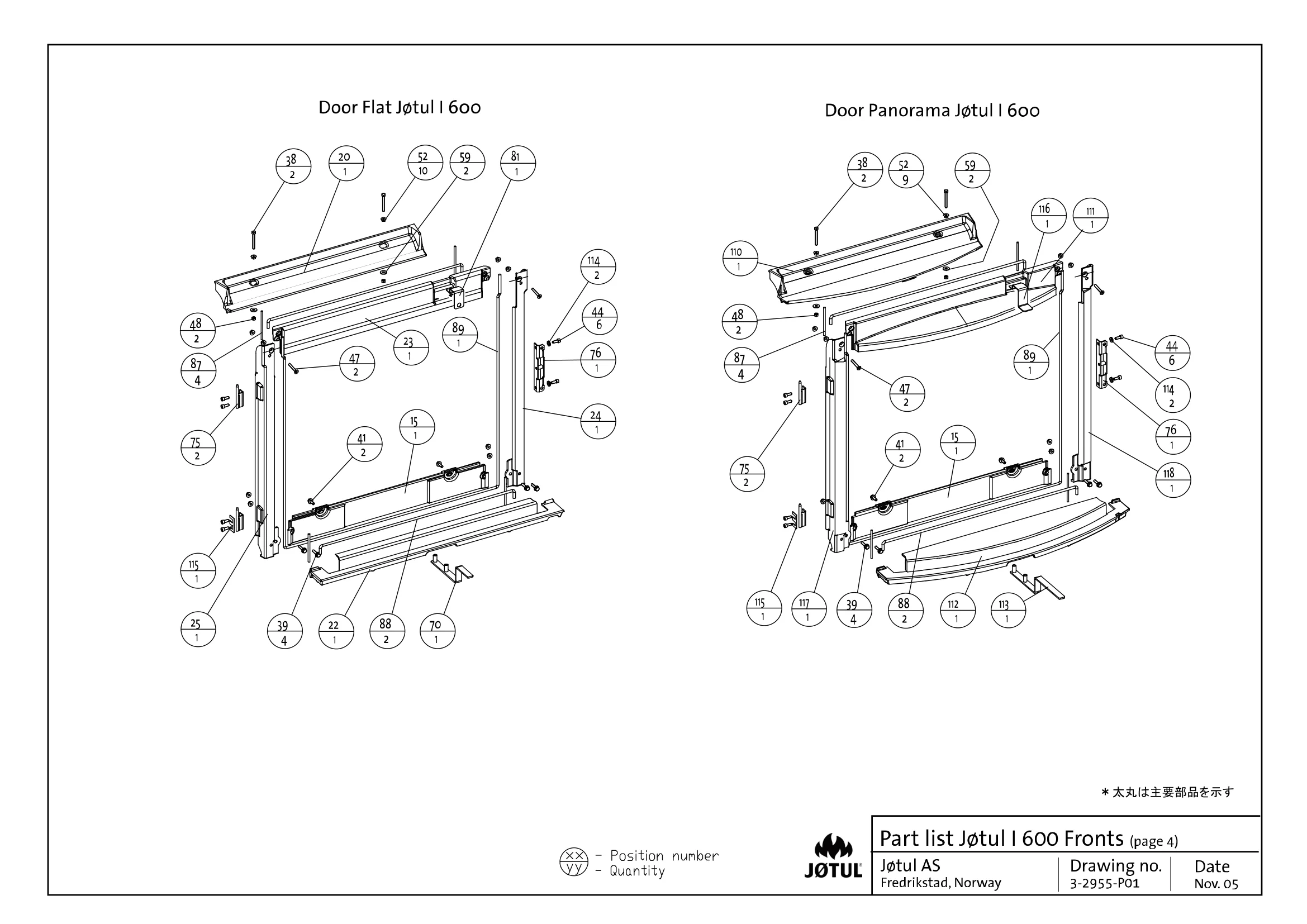

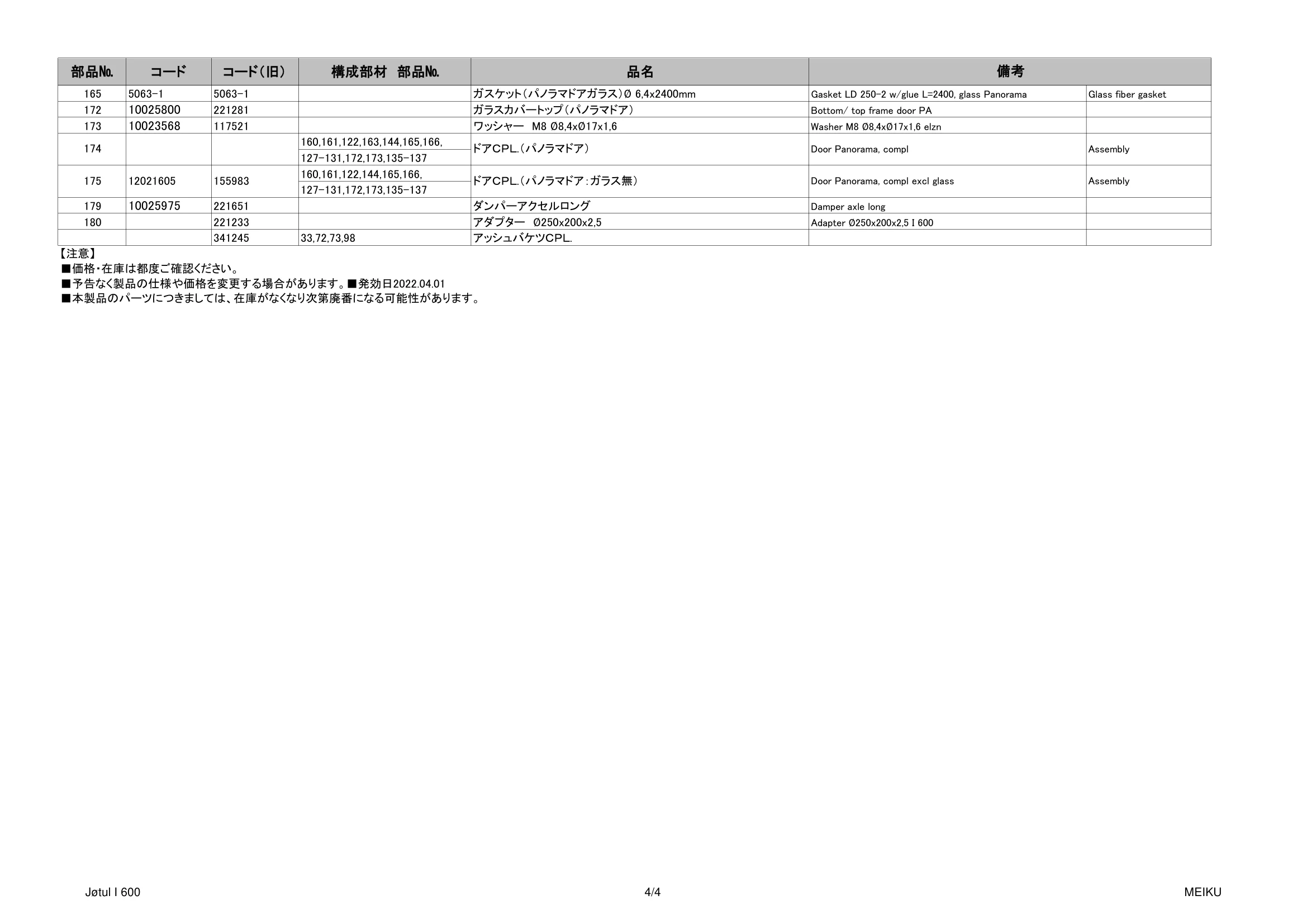

＊太丸は主要部品を示す ＊太丸は主要部品を示す ＊太丸は主要部品を示す バーンプレートリアセット（オーナメント） バーンプレートリアセット（１８５３） バーンプレートリアセット（ＷＡＶＥ） ＊太丸は主要部品を示す Jøtul I 600 Cat.no. 341195, 341196, 341197 部品№ コード コード（旧） 構成部材　部品№ 品名 1 12014966 10185712 レッグ Leg 2 12014969 10185818 アジャスタブルレッグ Adjustable joint 3 12016456 10320312 ブラケット Bracket 4 12019006 10446212 ディスタンスワッシャー Distance Washer 5 12018543 10422512 ヒートエクスチェンジャー　フロント/リア Heat Exchanger, front/rear 6 12018545 10422612 ヒートエクスチェンジャー　サイド Heat Exchanger, sides 7 12018547 10422712 ヒートエクスチェンジャー　トップ Heat Exchanger, top 8 12018556 10423312 ボトムプレート Bottom plate 9 12018558 10423412 トッププレート Top plate 10 12018583 10424592 グレート Ash grate 11 12018585 10424612 エアバルブ Valve top 12 12018724 10435092 インナーボトムプレート Inner bottom plate 13 12018727 10435192 インナーボトムカバー Inner bottom cover 14 12018730 10435292 ログリテイナー Log retainer 15 12018732 10435312 フロントカバー Front cover 16 12018735 10435492 バーンプレートライトフロント Burn plate side r front 17 12018738 10435592 バーンプレートライトリア Burn plate side r rear 18 12023073 10435692 バーンプレートレフトフロント Burn plate side l front 19 12018743 10435792 バーンプレートレフトリア Burn plate side l rear 20 12018746 10435892 ウォッシュボーダー Wash border 21 12018748 10435912 外気導入コネクトカバー Connect pipe for out vent 22 12018751 10436092 フレームボトム Frame bottom flat 23 12018754 10436192 トップフレーム Top frame flat 24 12018757 10436292 フレームライト Frame side flat r 25 12018760 10436392 フレームレフト Frame side flat l 26 341198 26, 27, 28 バーンプレートリアセット（オーナメント）ＢＰ Burnpl Ornament BP 26 バーンプレートリアレフト（オーナメント）ＢＰ Burnpl Ornament rear l BP 27 バーンプレートリアインナー（オーナメント）ＢＰ Burnpl Ornament rear inner BP 28 バーンプレートリアライト（オーナメント）ＢＰ Burnpl Ornament rear r BP 29 341199 29, 30 バーンプレートリアセット（1853）ＢＰ Burnpl 1853 BP 29 バーンプレートリアレフト（1853）ＢＰ Burnpl 1853 rear l BP 30 バーンプレートリアライト（1853）ＢＰ Burnpl 1853 rear r BP 31 341200 31, 32 バーンプレートリアセット（WAVE）ＢＰ Burnpl Wave BP 31 バーンプレートリアレフト（WAVE）ＢＰ Burnpl Wave rear l BP 32 バーンプレートリアライト（WAVE）ＢＰ Burnpl Wave rear r BP 33 10023460 110155 スクリュービス　M4.8x16 Screw tapping truss poz 4.8x16 Elzn DIN 7981 34 10023468 116712 ナット M5 Nut M5 DIN934 35 10023484 116881 スクリュービス　M10x35 Screw hex M10x35 Elzn DIN 558 St8.8 / ANSI B18.2 36 10023519 117004 ナット M8 Nut hex M8 DIN 934 St8.8 / ANSI B18.2 37 10023534 117096 スクリュー　M6x25 Screw hex M6x25 A/P DIN 933 Acid proof A4 38 10023535 117097 スクリュー　M6x50 Screw hex M6x50 Elzn DIN 558 St8.8 / ANSI B18.2 39 10023536 117099 スクリュー　フランジ付六角　M6x25 Screw hex cap flange frame M6x25 Special St8.8 / ANSI B18.2 40 10023540 117117 スクリュー　フランジ付六角　M6x20 Screw hex cap flange frame M6x20 Special St8.8 / ANSI B18.2 41 10023541 117118 スクリュー　フランジ付六角　M6x16 Screw hex cap flange frame M6x16 Special St8.8 / ANSI B18.2 42 10023545 117130 スクリュー　フランジ付六角　M6x12 Screw hex cap flange frame M6x12 Special St8.8 / ANSI B18.2 43 10023556 117435 スクリュー　M6x16 Screw machine flat poz M6x16 Elzn DIN 965 備考 Jøtul I 600 1/4 MEIKU 部品№ コード コード（旧） 構成部材　部品№ 品名 備考 44 10023580 117703 スクリュー　M6x16 Screw cylinderh. int. hex, lowh. M6x16 DIN 7984 St8.8 / ANSI B18.2 45 10023623 117810 ワッシャー　Ø30xØ9x2 Washer Ø30xØ9x2 46 10023628 117818 スクリュー　M6x16 Screw hex M6x16 A/P DIN 933 Acid proof A4 47 10023645 117856 スクリュー　M6x40 Screw machine flat poz M6x40 Elzn DIN 965 48 10023652 117864 ナット　M6 Nut hex M6 S/S DIN 934 Acid proof A2 49 10023661 117874 スクリュー　フランジ付六角　M8x25 Screw hex cap flange frame M8x16 DIN 6921 St8.8 / ANSI B18.2 50 10023663 117876 スクリュー　フランジ付六角　M8x25 Screw hex cap flange frame M8x25 DIN 6921 St8.8 / ANSI B18.2 51 10023664 117877 スクリュー　フランジ付六角　M8x30 Screw hex cap flange frame M8x30 DIN 6921 St8.8 / ANSI B18.2 52 10023666 117880 ナット　M6 Nut hex cap flange M6 untr. DIN 6923 St8.8 / ANSI B18.2 53 10023667 117881 ナット　M8 Nut hex cap flange M8 untr. DIN 6923 St8.8 / ANSI B18.2 54 10023685 118107 ブラインドリベットナット M6 Blind rivet nut M6 55 10023686 118108 ブラインドリベットナット M8 Blint rivet nut M8 56 10023693 118120 スクリュー M5x20 Screw M5x20 DIN6921 57 10023695 118122 ワッシャー　Ø24xØ13x3 Washer M12 Ø24xØ13x3 58 10023697 118124 スクリュー　M5x6x10 Screw cylh 6k fit M5x6x10 59 10023780 120004 ワッシャー M6 Ø6,4xØ18x1.6 Washer M6 Ø6.4xØ18x1.6 Elzn DIN 9021 St8.8 / ANSI B18.2 60 10023998 126109 スリーブ Sleeve 61 10024011 126164 スプリングラッチ Spring for latch 62 10024197 128112 スリーブ Sleeve 63 10024339 128632 ワッシャー Ø6.2xØ12x1.8 Washer Ø6.2xØ12x1.8 Brass 64 10024368 128734 インシュレーションブランケット Insulation blanket Superwool 607 65 10024413 128934 スリーブ Ø10xØ6.2X10 Housing Ø10xØ6.2X10 66 221514 ガスケット8x3x100 Gasket rope 8x3x100 Glass fiber gasket 67 10023665 117879 スクリュー　フランジ付六角　M8x40 Screw hex cap flange frame M8x40 DIN 6921 St8.8 / ANSI B18.2 68 10025713 221010 イグニッションバルブプレート Valve plate 69 12018837 10439212 バーンチャンバーリアブラケット Bracket burn chamber rear Cast iron 70 10025715 221012 ハンドルバルブ Valve handle 71 10025716 221013 ダンパーハンドル Demper hendle 72 221014 アッシュハウス Ash house 73 221015 アッシュコンテナー Ash container 74 10025717 221016 バックサイドパネル Burnchamber plate Aludip DX 51D+AS 75 10025718 221017 ヒンジ Hing 76 10025719 221018 ドアキャッチ Lock 77 10025720 221019 バーンプレートリアブラケット Burn pl bracket rear 78 10025721 221020 ダンパーブラケット Damper bracket Aludip 79 10026770 221021 バッフルプレートバーミキュライト Baffle plate vermiculite Vermiculite 80 10025748 221065 ヒートシールドボトム Heat shield bottom 81 10025759 221080 バルブハンドルトップ Valve handle top 82 5063-1 5063-1 ガスケット（ボトム/トッププレート）Ø6,4x1800mm Gasket LD 250-2 w/glue Ø6,4x1800, sides-bottom/top Glass fiber gasket 83 キューテッドパーツ Cuted part of 221081 Glass fiber gasket 84 5047-1 5047-1 ガスケット（イグニッションバルブ）Ø4,8x350mm＊2箇所 Gasket ld 187 4,8x(2x350), valve plate Glass fiber gasket 85 5047-1 5047-1 ガスケット（イグニッションバルブ）Ø4,8x420mm Gasket ld 187 4,8x420, ventilplate Glass fiber gasket 86 5063-1 5063-1 ガスケット（外気導入コネクトカバー）Ø6,4x750ｍｍ Gasket ld 250-2 w/glue Ø6,4x750, connect pipe f out.air Glass fiber gasket 87 5047-1 5047-1 ガスケット（エアデフレクター）Ø4,8x90mm Gasket 187-1 w/glue 4,8x90, wash border-end Glass fiber gasket 88 5063-1 5063-1 ガスケット（フロントパネルボトム）Ø6,4x850mm Gasket 250-2 w/glue Ø6,4x850, top Glass fiber gasket 89 5063-1 5063-1 ガスケット（フロントパネルサイド）Ø6,4x2160mm Gasket ld 250-2 w/glue Ø6,4x2160, front Glass fiber gasket 90 10025760 221091 ハンドルツール Handle tool 91 10025761 221092 スリーブ Sleeve heat exchanger 92 10025763 221094 ダンパーキットロングアーム Damper kit long arm Jøtul I 600 2/4 MEIKU 部品№ コード コード（旧） 構成部材　部品№ 品名 備考 93 10025766 221098 ダンパーセットアングル Damper set angle 94 5063-1 5063-1 ガスケット（インナーボトム）Ø6,4x1250mm Gasket ld 250-2 w/glue Ø6,4x1250, inner bottom-bottom Glass fiber gasket 95 5063-1 5063-1 ガスケット（バックサイドパネル）Ø6,4x600mm Gasket 250-2 w/glue Ø6,4x600, betw. side-rear Glass fiber gasket 96 5063-1 5063-1 ガスケット（ヒートエクスチェンジャー）Ø 6,4x1830mm Gasket ld 250-2 w/glue Ø 6,4x1830, top-heat exchanger Glass fiber gasket 97 10025773 221220 ワッシャー　Ø10x20x2 Washer Ø10x20x2 DIN125 98 5063-1 5063-1 ガスケット（ボトムカバー）Ø 6,4x1100mm Gasket LD 250-2 w/glue L=1100, bottom cover Glass fiber gasket 99 10025777 221227 サポートアングル Support angle 100 10025784 221248 ダンパーキッドブラケット Damper kit bracket 101 10025762 221093 ダンパーアクセル Damper axle 102 12018549 10422818 ダンパー Damper Cast iron 103 12018837 10439212 ボトムカバー Bottom cover Cast iron 104 12018839 10439312 トラバース Travers Cast iron 105 10023698 118125 ナット　M6 Lock nut M6 A4 106 10023701 118128 ワッシャー　M12 Ø24xØ13x2,5 Washer M12 Ø24xØ13x2,5 H.galv 110 10439092 エアデフレクター（パノラマドア） Air deflector pano Cast iron 111 12018804 10437892 フレームトップ（パノラマドア） Frame top pano Cast iron 112 12018801 10437792 フレームボトム（パノラマドア） Frame bottom pano Cast iron 113 10025795 221275 バルブハンドル（パノラマ） Valve handle PA/ PR 114 10023694 118121 ワッシャー　Ø14xØ6,7x3 Washer Ø14xØ6,7x3 w/chamfer 115 10025801 221284 ヒンジシーム Shim 116 10025856 221477 プライマリエアハンドル（パノラマドア） Valve handle topp I 600 PA/PR 117 10437492 フレームレフト（パノラマドア） Frame side prism/pano l Cast iron 118 10437392 フレームライト（パノラマドア） Frame side prism/pano r Cast iron 120 ドア（フラットドア） Door flat part 121 10025710 221006 ギロチンハンドル（フラットドア） Handle guillotine flat 122 10025754 221075 ハンドル Handle 123 10025704 221000 ガラス（フラットドア） Glass flat Glass 124 10025755 221076 金網ガスケット（フラットドア）8x18x2390mm Gasket 8x18x2390, door-flat Glass Fiber/ Steel gasket 125 5063-1 5063-1 ガスケット（フラットドアガラス）Ø 6,4x2400mm Gasket LD 250-2 w/glue L=2400, glass flat door Glass fiber gasket 126 410762-1 410762-1 ガスケット（ガラスボトム）V-125x8x700mm Gasket V 125x8 w/glue l=700, bottom list, front Glass fiber gasket 127 10025768 221209 ダンパーキッドストッパー Damper kit stopper 128 10023666 117880 ナット　M6 Nut hex cap flange M6 untr. DIN 6923 129 10023692 118119 スクリュー　M5x16 Screw cylh 6k fit f9 M5x16 130 10024339 128632 ワッシャー　Ø6.2xØ12x1.8 Washer Ø6.2xØ12x1.8 Brass 131 10023468 116712 ナット　M5 Nut M5 DIN934 132 10025787 221257 ガラスカバーボトム（フラットドア） Bottom list F2 door FL 133 10025788 221258 ガラスカバートップ（フラットドア） Top list F3 door FL 134 10025789 221259 ディスタンスバートップ（フラットドア） Distance list F4 door FL 135 10025772 221219 ワッシャー　15x6,2x0,5 Washer 15x6,2x0,5 136 10023699 118126 スクリュー　M5x12 Button head screw M5x12 137 10023700 118127 スクリュー　M5x6 Button head screw M5x6 138 120-131 ドアＣＰＬ.（フラットドア） Door flat compl Assembly 139 12021603 155980 120-122, 124-131 ドアＣＰＬ.（フラットドア：ガラス無） Door flat compl excl/ glass Assembly 144 10025797 221278 金網ガスケット（パノラマドア）8x18x2405mm Gasket 8x18x2405, door - Prism./Pan. Glass Fiber/ Steel gasket 147 10025768 221209 ダンパーキッドストッパー Damper kit stopper 148 10023666 117880 ナット　M6 Nut hex cap flange M6 untr. DIN 6923 160 ドア（パノラマドア） Door Panorama, part 161 10025711 221007 ギロチンハンドル（パノラマドア） Handle guillotine pano 163 10025706 221002 ガラス（パノラマドア） Glass Panorama, (983,5r)+725x542x4 Glass Jøtul I 600 3/4 MEIKU 部品№ コード コード（旧） 構成部材　部品№ 品名 備考 165 5063-1 5063-1 ガスケット（パノラマドアガラス）Ø 6,4x2400mm Gasket LD 250-2 w/glue L=2400, glass Panorama Glass fiber gasket 172 10025800 221281 ガラスカバートップ（パノラマドア） Bottom/ top frame door PA 173 10023568 117521 ワッシャー　M8 Ø8,4xØ17x1,6 Washer M8 Ø8,4xØ17x1,6 elzn 160,161,122,163,144,165,166, 127-131,172,173,135-137 160,161,122,144,165,166, 127-131,172,173,135-137 179 10025975 221651 ダンパーアクセルロング Damper axle long 180 221233 アダプター　Ø250x200x2,5 Adapter Ø250x200x2,5 I 600 341245 33,72,73,98 アッシュバケツＣＰＬ. 【注意】 ■価格・在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2022.04.01 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 Door Panorama, compl Door Panorama, compl excl glass Assembly Assembly ドアＣＰＬ.（パノラマドア：ガラス無） ドアＣＰＬ.（パノラマドア） 175 174 12021605 155983 Jøtul I 600 4/4 MEIKU
