メイク PARTS LIST F 160 20240401
資料

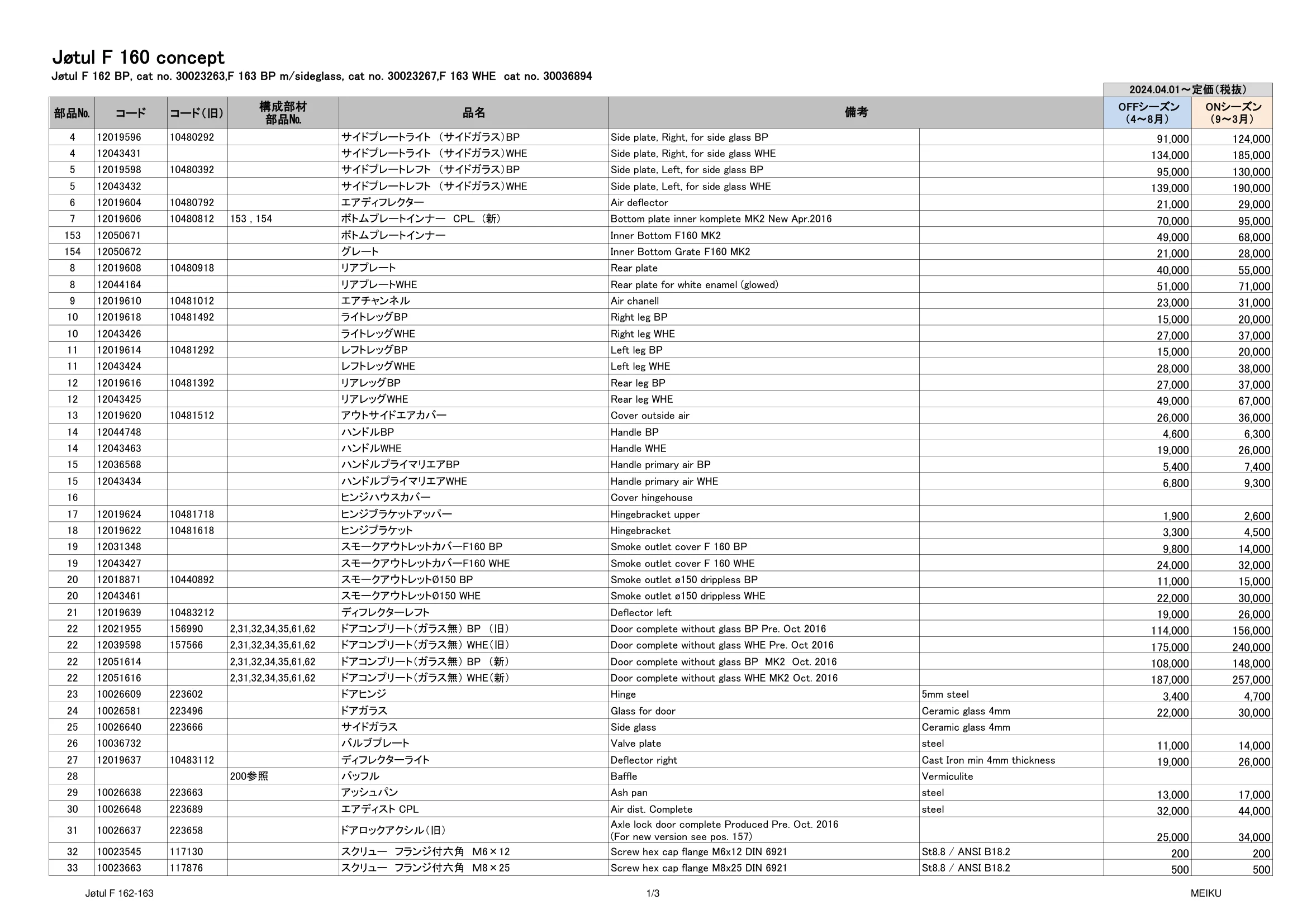

Jøtul F 160 concept Jøtul F 162 BP, cat no. 30023263,F 163 BP m/sideglass, cat no. 30023267,F 163 WHE cat no. 30036894 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 4 12019596 10480292 サイドプレートライト　（サイドガラス）BP Side plate, Right, for side glass BP 91,000 124,000 4 12043431 サイドプレートライト　（サイドガラス）WHE Side plate, Right, for side glass WHE 134,000 185,000 5 12019598 10480392 サイドプレートレフト　（サイドガラス）BP Side plate, Left, for side glass BP 95,000 130,000 5 12043432 サイドプレートレフト　（サイドガラス）WHE Side plate, Left, for side glass WHE 139,000 190,000 6 12019604 10480792 エアディフレクター Air deflector 21,000 29,000 7 12019606 10480812 153 , 154 ボトムプレートインナー　CPL.　(新) Bottom plate inner komplete MK2 New Apr.2016 70,000 95,000 153 12050671 ボトムプレートインナー Inner Bottom F160 MK2 49,000 68,000 154 12050672 グレート Inner Bottom Grate F160 MK2 21,000 28,000 8 12019608 10480918 リアプレート Rear plate 40,000 55,000 8 12044164 リアプレートWHE Rear plate for white enamel (glowed) 51,000 71,000 9 12019610 10481012 エアチャンネル Air chanell 23,000 31,000 10 12019618 10481492 ライトレッグBP Right leg BP 15,000 20,000 10 12043426 ライトレッグWHE Right leg WHE 27,000 37,000 11 12019614 10481292 レフトレッグBP Left leg BP 15,000 20,000 11 12043424 レフトレッグWHE Left leg WHE 28,000 38,000 12 12019616 10481392 リアレッグBP Rear leg BP 27,000 37,000 12 12043425 リアレッグWHE Rear leg WHE 49,000 67,000 13 12019620 10481512 アウトサイドエアカバー Cover outside air 26,000 36,000 14 12044748 ハンドルBP Handle BP 4,600 6,300 14 12043463 ハンドルWHE Handle WHE 19,000 26,000 15 12036568 ハンドルプライマリエアBP Handle primary air BP 5,400 7,400 15 12043434 ハンドルプライマリエアWHE Handle primary air WHE 6,800 9,300 16 ヒンジハウスカバー Cover hingehouse 17 12019624 10481718 ヒンジブラケットアッパー Hingebracket upper 1,900 2,600 18 12019622 10481618 ヒンジプラケット Hingebracket 3,300 4,500 19 12031348 スモークアウトレットカバーF160 BP Smoke outlet cover F 160 BP 9,800 14,000 19 12043427 スモークアウトレットカバーF160 WHE Smoke outlet cover F 160 WHE 24,000 32,000 20 12018871 10440892 スモークアウトレットØ150 BP Smoke outlet ø150 drippless BP 11,000 15,000 20 12043461 スモークアウトレットØ150 WHE Smoke outlet ø150 drippless WHE 22,000 30,000 21 12019639 10483212 ディフレクターレフト Deflector left 19,000 26,000 22 12021955 156990 2,31,32,34,35,61,62 ドアコンプリート（ガラス無） BP　（旧） Door complete without glass BP Pre. Oct 2016 114,000 156,000 22 12039598 157566 2,31,32,34,35,61,62 ドアコンプリート（ガラス無） WHE（旧） Door complete without glass WHE Pre. Oct 2016 175,000 240,000 22 12051614 2,31,32,34,35,61,62 ドアコンプリート（ガラス無） BP　（新） Door complete without glass BP MK2 Oct. 2016 108,000 148,000 22 12051616 2,31,32,34,35,61,62 ドアコンプリート（ガラス無） WHE（新） Door complete without glass WHE MK2 Oct. 2016 187,000 257,000 23 10026609 223602 ドアヒンジ Hinge 5mm steel 3,400 4,700 24 10026581 223496 ドアガラス Glass for door Ceramic glass 4mm 22,000 30,000 25 10026640 223666 サイドガラス Side glass Ceramic glass 4mm 26 10036732 バルブプレート Valve plate steel 11,000 14,000 27 12019637 10483112 ディフレクターライト Deflector right Cast Iron min 4mm thickness 19,000 26,000 28 200参照 バッフル Baffle Vermiculite 29 10026638 223663 アッシュパン Ash pan steel 13,000 17,000 30 10026648 223689 エアディスト CPL Air dist. Complete steel 32,000 44,000 31 10026637 223658 ドアロックアクシル（旧） Axle lock door complete Produced Pre. Oct. 2016 (For new version see pos. 157) 25,000 34,000 32 10023545 117130 スクリュー　フランジ付六角　Ｍ6×12 Screw hex cap flange M6x12 DIN 6921 St8.8 / ANSI B18.2 200 200 33 10023663 117876 スクリュー　フランジ付六角　Ｍ8×25 Screw hex cap flange M8x25 DIN 6921 St8.8 / ANSI B18.2 500 500 2024.04.01～定価（税抜） 備考 Jøtul F 162-163 1/3 MEIKU 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 2024.04.01～定価（税抜） 備考 34 10023707 118136 スクリュー　Ｍ6×10 Screw Countersunk Cap Internal Hex. M6x10 St8.8 / ANSI B18.2 DIN 7991 200 200 35 10024259 128412 ガラスクリップ Glassclip Stanless Steel 500 500 36 10023984 126011 ガラスクリップ（サイドガラス） Clip for side glass Stanless Steel 300 300 37 10023520 117022 スクリュー　Ｍ6×12 Hexagon screw M6x12 M6x12 200 200 38 200参照 バーンプレートライト Burn plate right Vermiculite 39 200参照 バーンプレートレフト Burn plate left Vermiculite 40 12019645 10483518 バーンプレートバック Burn plate rear Cast Iron min 4mm thickness 20,000 27,000 41 10023536 117099 スクリュー　フランジ付六角　Ｍ6×25 Screw hex cap flange frame M6x25 Special 200 200 42 10026565 10026565 エアバルブ用スプリング Spring for valves Stainless spring steel 300 300 43 10023672 117892 ワッシャー Ø10.1xØ19.4x0.9 Washer Ø10.1xØ19.4x0.9 Black 600 600 45 10026588 エアバルブストップ Stop air valve Stainless spring steel 300 3,700 46 10024104 127076 リベット　Ø6x24 Rivet ø6x24, black chromate steel 200 300 47 10023464 ワッシャー Ø6.4xØ12.5x1.6 Washer Ø6.4xØ12.5x1.6 Elzn. DIN 125 Steel 200 200 48 10025624 220487 スプリング Spring E0360-034-3500M 1,700 2,300 49 10023725 118160 スクリュー　Ｍ6×25 Screw countersunk M6x25 part thread 6mm M6x25 DIN 7991 500 500 52 10023588 117726 スクリュー　Ｍ6×12 Screw Cylinderh. int. hex, M6x12 DIN 912 100 100 53 10026649 223693 セルフクロージングドアブラケット Bracket For Spring Self Closing Door Steel 1,500 2,000 55 10023998 126109 スリーブ Sleeve Ø10xØ6,2x15mm, Steel 500 500 57 10023541 スクリュー　フランジ付六角　Ｍ6×16 Screw hex cap flange frame M6x16 Special M6x16 58 5047-1 ガスケット（カバーアッパー）Ø4,8x580mm Rope for cover under top Ø 4,7mm Lenght = 580mm LD 187 m/lim 700/1M 700/1M 61 5063-1 ガスケット（ガラス）Ø6,4x1440mm Gasket for glas with glue Ø6,4 LD 250-2 graph Ø6,4x1440mm 1,800/2M 1,800/2M 62 5080-1 ガスケット（ドア）Ø8,0x1690mm Gasket for door Ø8mm S008-Ø8mm KI Ø8x1690mm 2,400/2M 2,400/2M 63 5063-1 ガスケット（トップ）Ø6,4x1150mm Gasket for top Ø6,4x1150mm with glue LD 250-2 graph Ø6,4x1150mm 1,800/2M 1,800/2M 64 5063-1 ガスケット（ベース）Ø6,4x1200mm Gasket for base Ø6,4x1200mm with glue LD 250-2 graph Ø6,4x1200mm 1,800/2M 1,800/2M 65 5063-1 ガスケット（エアチャンネル）Ø6,4x300mm Gasket for air chanel Ø6,4x300mm LD 250-2 Ø6,4x300mm 900/1M 900/1M 66 10026663 224027 インシュレーション 270X80X13mm Insulation 270X80X13mm Superwool 1,300 1,700 67 10026664 224028 インシュレーション 205X60X13mm Insulation 205X60X13mm Superwool 1,000 1,300 68 10023544 117129 スクリュー　フランジ付六角　Ｍ6×10 Screw hex cap flange frame M6x10 Special M6x10 200 200 69 10023469 スクリュー　Ｍ8×20 Screw Hexagon M8x20 Elzn St8.8 / ANSI B18.2 200 200 70 10023556 117435 スクリュー　サラ（+）　Ｍ6×16 Screw Countersunk Cap Internal Hex. M6x16 M6x16 200 200 71 5063-1 ガスケット（ボトムカバー）Ø6,4x1000mm Gasket for bottom cover Ø6,4x1000mm w/glue LD 250-2 graph Ø6,4x1000mm 900/1M 900/1M 72 12019654 10485292 サイドプレートライト（サイドガラス無） Side plate, R without sideglass Cast Iron min 4mm thickness 97,000 133,000 73 12019656 10485392 サイドプレートレフト（サイドガラス無） Side plate, L without sideglass Cast Iron min 4mm thickness 97,000 133,000 74 5063-1 ガスケット（バックプレート）Ø6,4x580mm Gasket for back plate Ø6,4x580mm w/glue LD 250-2 graph Ø6,4x580mm 900/1M 900/1M 75 10026437 223085 ヒンジピン（旧） Hinge pin 8x8x24 Pre. Oct. 2016 (For newer version see pos. 158) Steel 1,900 2,600 76 10023660 117873 スクリュー　フランジ付六角　Ｍ8×12 Screw hex cap flange frame M8x12 M8x12 500 500 77 5063-1 ガスケット（サイドガラス）Ø6,4x980mm Gasket for side glas Ø6,4x980 with glue LD 250-2 graph Ø6,4x980mm 900/1M 900/1M 78 10026781 サイドガラス用アパーチャー Apperture for sideglass 0.5mm steel 79 ガスケット（バーンプレート）Ø6,4 Gasket for burn plate Ø6,4 w/glue LD 250-2 graph Ø6,4 80 ガスケット（スモークアウトレット）Ø6,4 Gasket for skoke outlet Ø6,4 w/glue LD 250-2 graph Ø6,4 81 10023664 117877 スクリュー　フランジ付六角　Ｍ8×30 Screw hex cap flange frame M8x30 M8X30 300 300 82 10023662 117875 スクリュー　フランジ付六角　Ｍ8×20 Screw hex cap flange frame M8x20 M8X20 300 300 83 10026400 ディスタンスピース Distance piece Steel 1,000 1,100 84 10023666 117880 台座付ナット　M6 Nut collar M6 M6 200 200 85 10023780 120004 ワッシャー washer Steel 100 100 86 10026284 222805 ロッキングバーロワ（イモネジ付き）旧～2015※1 Locking bar lower Steel 1,600 2,200 87 10038336 ロッキングバーアッパー（イモネジ付き）旧～2015※1 Locking bar upper Steel Jøtul F 162-163 2/3 MEIKU 部品№ コード コード（旧） 構成部材 部品№ 品名 OFFシーズン （4～8月） ONシーズン （9～3月） 2024.04.01～定価（税抜） 備考 150 10038468 サイドガラス　レフト　新（カバーコート付） Side glass left Ceramic glass 4mm 20,000 27,000 151 10038467 サイドガラス　ライト　新（カバーコート付） Side glass right Ceramic glass 4mm 17,000 23,000 152 10023656 117868 スクリュー INT HEX M8×30　（旧）～2020.9 SCREW FLAT INTHEX M8X30 ST10,9 300 300 152 10023664 117877 スクリュー HEX M8×30　2020.9～ 300 300 94 K509B F162 コンベクションパネル 90 51012329 外気導入カバー BP Cover for outside air BP 28,000 38,000 90 51044350 外気導入カバー WHE Cover for outside air WHE 38,000 51,000 155 トップBP（新） Top BP MK2 155 12051528 トップWHE（新） Top WHE MK2 91,000 124,000 156 ボトムBP（新） Bottom BP MK2 New Oct. 2016 156 ボトムWHE（新） Bottom WHE MK2 New Oct. 2016 157 10050695 ドアロックアクシルCPL（新）　2016～　※1 Axle lock door complete MK2 Produced after Oct. 2016 (For older versions see pos. 31) 26,000 36,000 158 10024413 128934 スリーブ Ø10XØ6,2X10 Sleeve Ø10XØ6,2X10 Hylse Ø10XØ6,2X10 Steel 500 500 200 10044934 28,38,39 バッフル/バーンプレートＬＲセット Vermiculite 16,000 22,000 【注意】 ※1 部品No.86/87及び157は新旧互換性はありません。ご注意ください。 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数の価格を表記しています。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2024.04.01 Jøtul F 162-163 3/3 MEIKU
