メトス VIN50 2012 07
資料

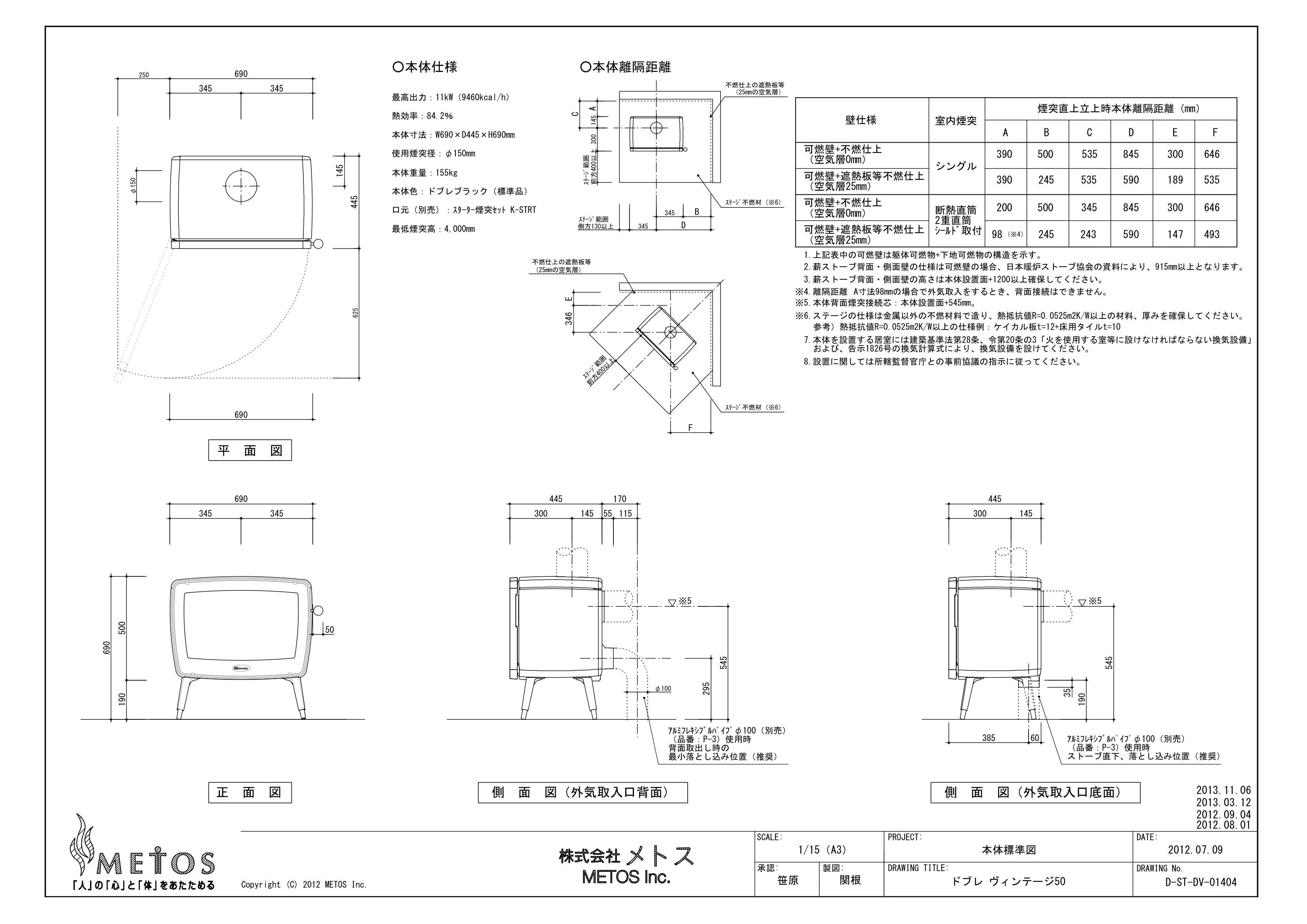

平　面　図 正　面　図 側　面　図（外気取入口背面） 345 345 690 500 190 690 445 50 690 145 545 295 445 300 145 545 445 300 145 側　面　図（外気取入口底面） 385 60 190 35 55 170 115 ｱﾙﾐﾌﾚｷｼﾌﾞﾙﾊﾟｲﾌﾟφ100（別売） （品番：P-3）使用時 背面取出し時の 最小落とし込み位置（推奨） ｱﾙﾐﾌﾚｷｼﾌﾞﾙﾊﾟｲﾌﾟφ100（別売） （品番：P-3）使用時 ストーブ直下、落とし込み位置（推奨） 345 345 690 625 250 φ100 φ150 ※5 ※5 345 BDAC 145 側方130以上 前方400以上 FE 壁仕様 煙突直上立上時本体離隔距離（mm） 390 ABCDEF 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 ○本体離隔距離 535 500 390 245 535 200 345 500 245 98 243 845 590 845 590 300 646 189 535 300 646 147 493 ｽﾃｰｼﾞ範囲 ｽﾃｰｼﾞ範囲 346 不燃仕上の遮熱板等 （25mmの空気層） 不燃仕上の遮熱板等 （25mmの空気層） ○本体仕様 最高出力：11kW（9460kcal/h） 熱効率：84.2％ 本体寸法：W690×D445×H690mm 本体重量：155kg 本体色：ドブレブラック（標準品） 口元（別売）：ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 最低煙突高：4,000mm 3.薪ストーブ背面・側面壁の高さは本体設置面+1200以上確保してください。 300 345 1.上記表中の可燃壁は躯体可燃物+下地可燃物の構造を示す。 （※4） ※4.離隔距離 A寸法98mmの場合で外気取入をするとき、背面接続はできません。 前方400以上 ｽﾃｰｼﾞ範囲 使用煙突径：φ150mm ※5.本体背面煙突接続芯：本体設置面+545mm。 7.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 8.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 ※6.ステージの仕様は金属以外の不燃材料で造り、熱抵抗値R=0.0525m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.0525m2K/W以上の仕様例：ケイカル板t=12+床用タイルt=10 ｽﾃｰｼﾞ不燃材（※6） ｽﾃｰｼﾞ不燃材（※6） 2.薪ストーブ背面・側面壁の仕様は可燃壁の場合、日本暖炉ストーブ協会の資料により、915mm以上となります。 1/15（A3） SCALE: DRAWING TITLE: PROJECT: DRAWING No. DATE: 2012.07.09 本体標準図 ドブレ ヴィンテージ50 D-ST-DV-01404 関根 笹原 製図: 承認: 2012.08.01 2012.09.04 Copyright (C) 2012 METOS Inc. 2013.03.12 2013.11.06
