長野総商 EXHAUSTO FAN MANUAL
資料

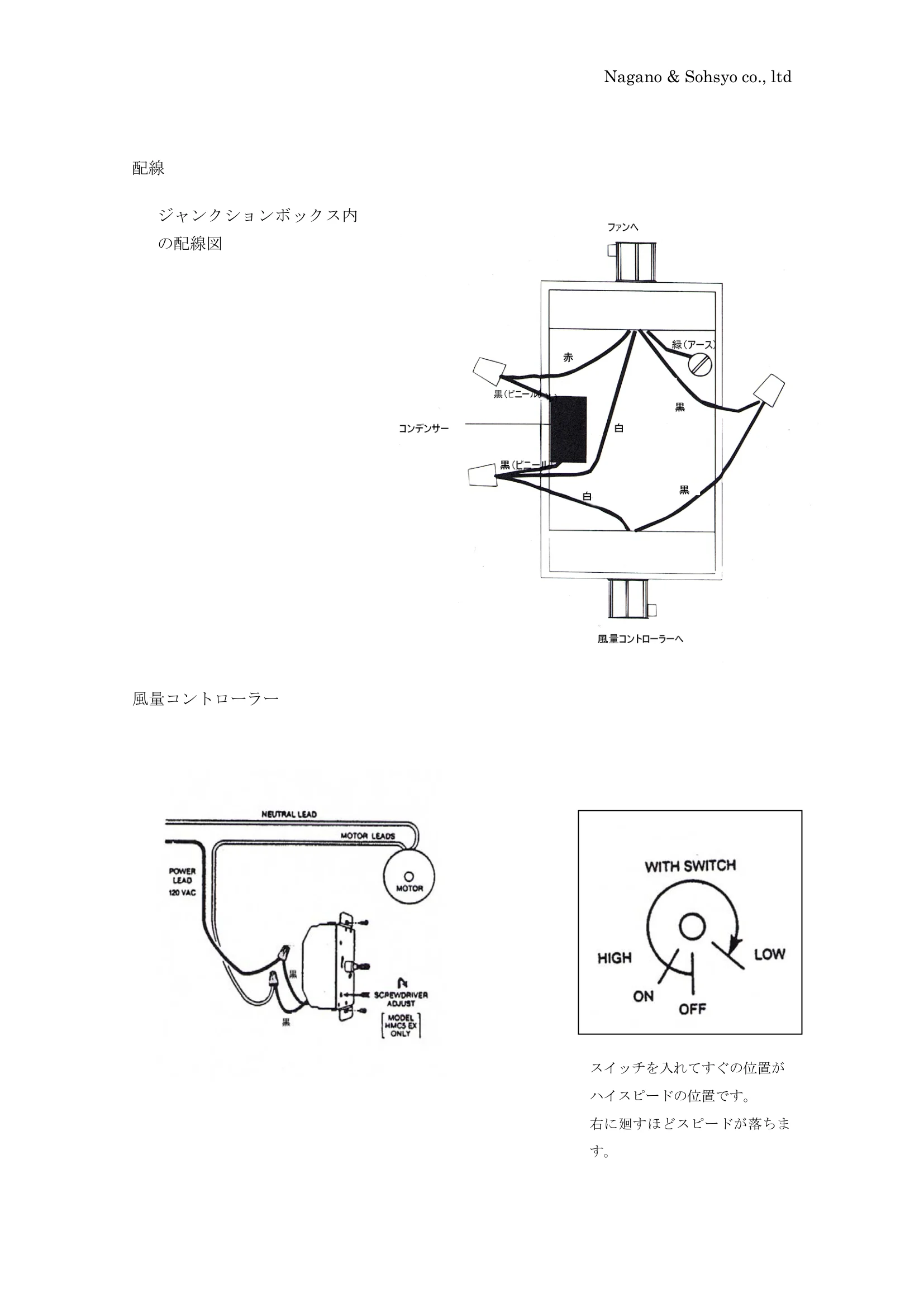

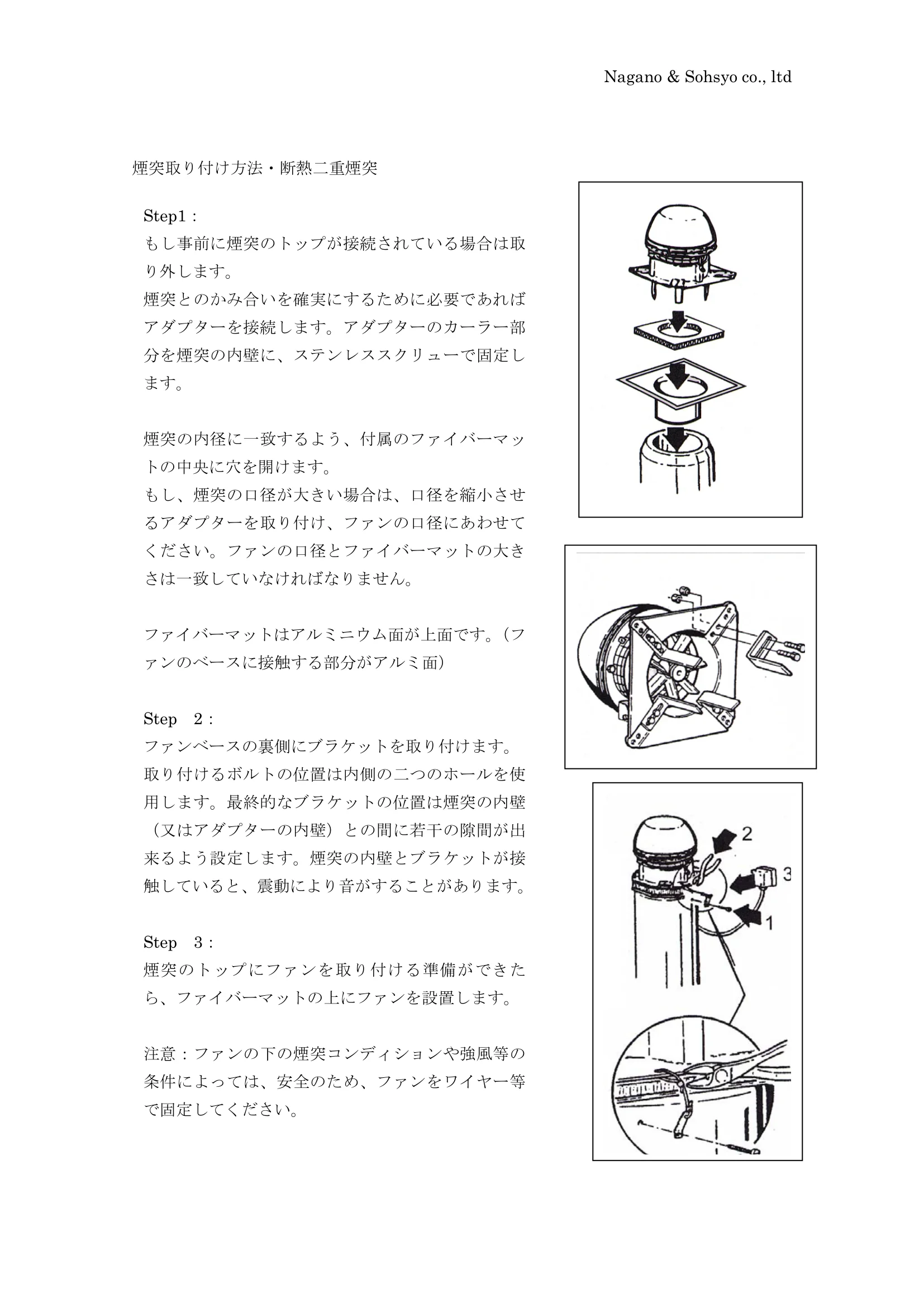

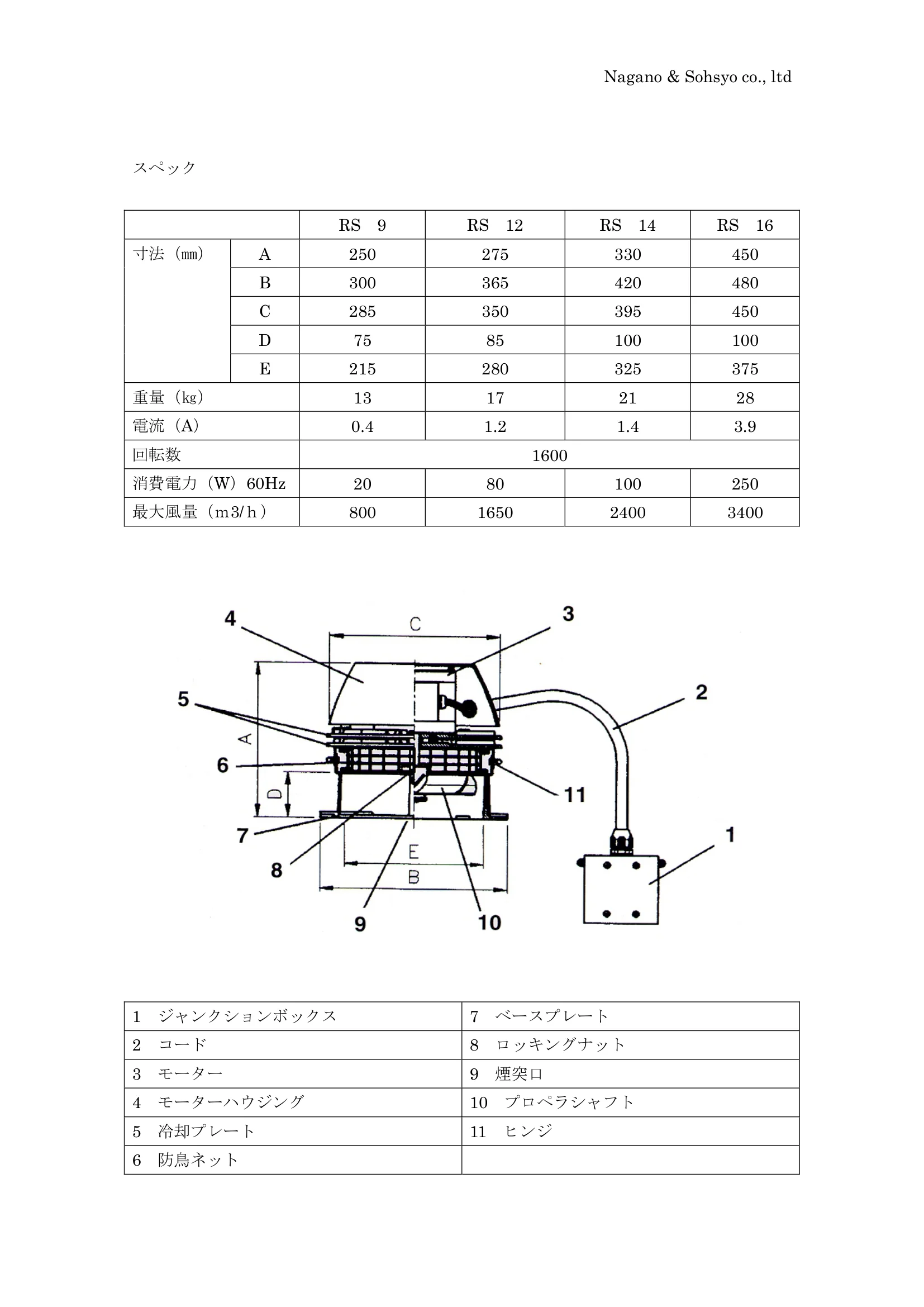

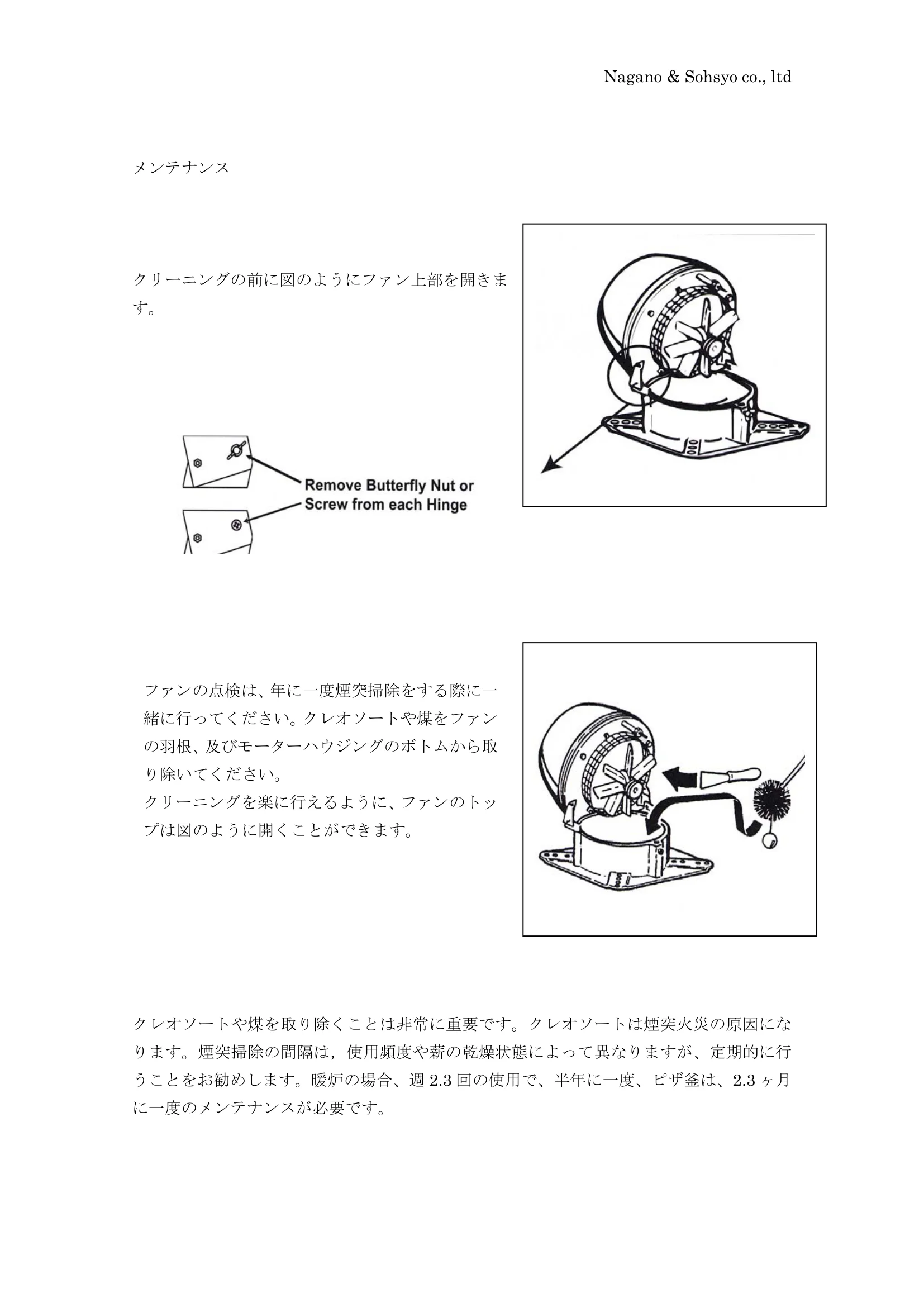

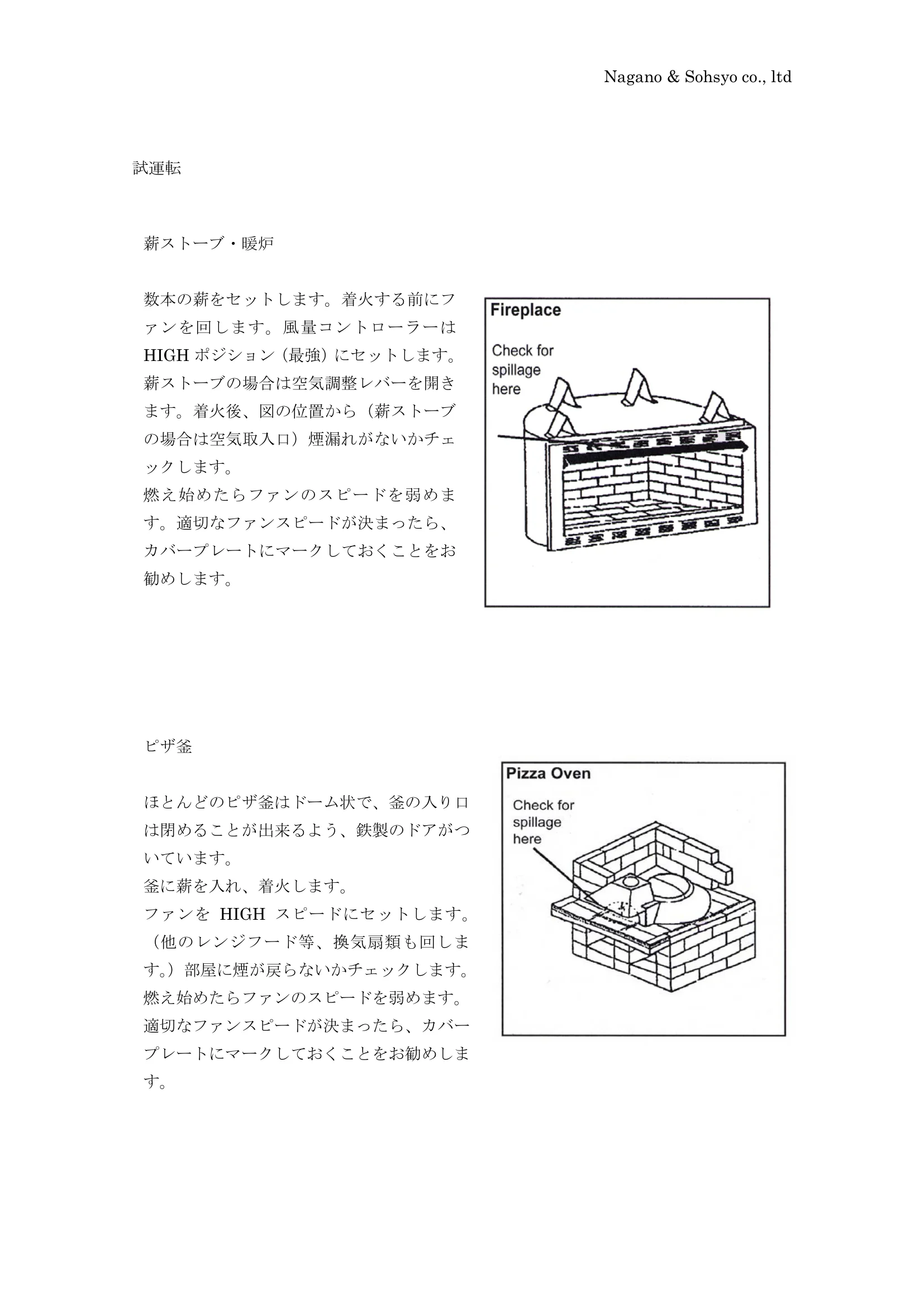

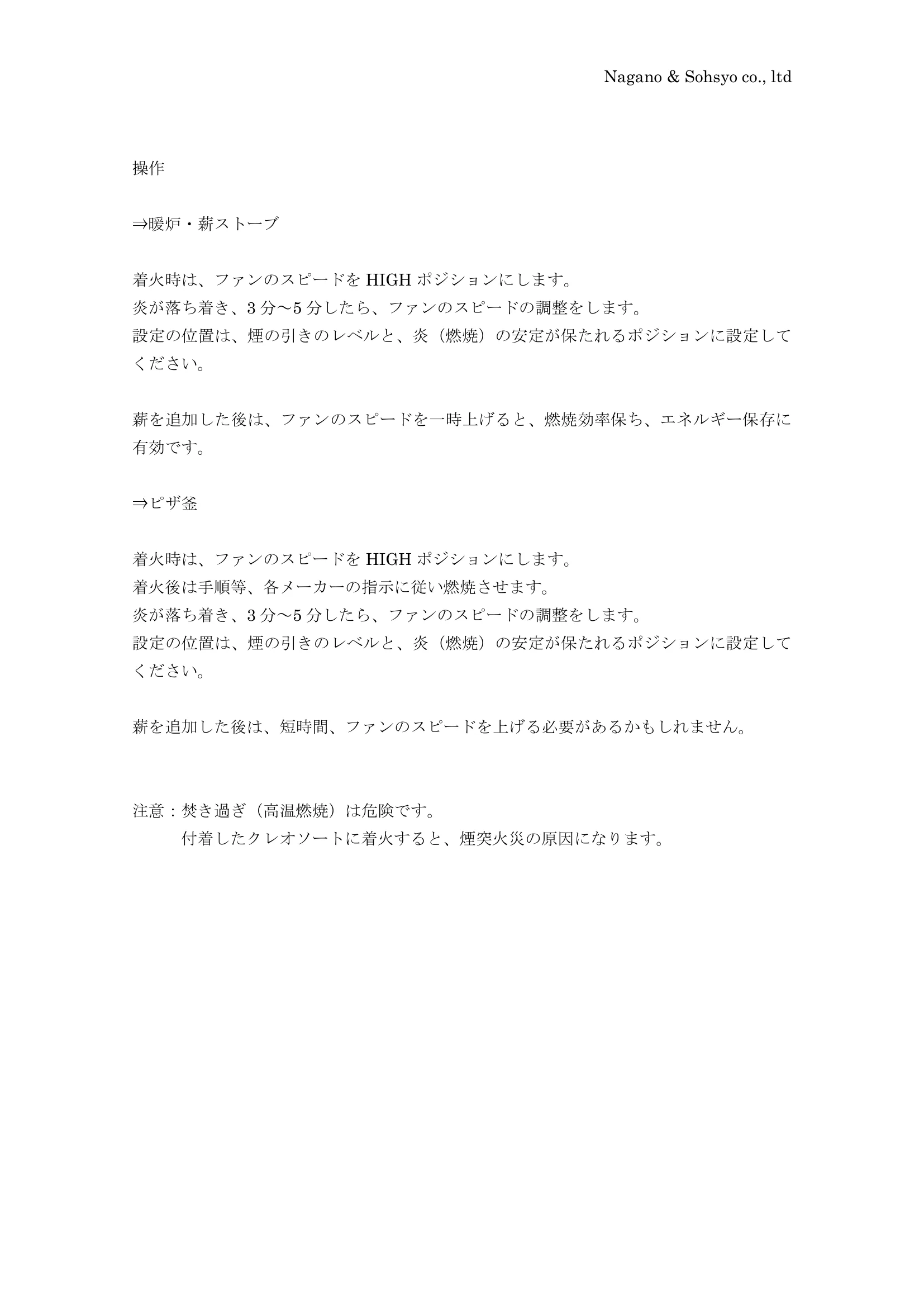

Nagano & Sohsyo co., ltd EXHAUSTO CHIMNEY FAN 取扱説明書 輸入元：長野総商株式会社 〒389-0207 長野県北佐久郡御代田町馬瀬口1625-83 Tel:0267-32-2353 Fax:0267-32-2690 ﾌﾘｰﾀﾞｲｱﾙ：0120-32-2353 Nagano & Sohsyo co., ltd スペック RS 9 RS 12 RS 14 RS 16 A 250 275 330 450 B 300 365 420 480 C 285 350 395 450 D 75 85 100 100 寸法（㎜） E 215 280 325 375 重量（㎏） 13 17 21 28 電流（A） 0.4 1.2 1.4 3.9 回転数 1600 消費電力（W）60Hz 20 80 100 250 最大風量（ｍ3/ｈ） 800 1650 2400 3400 1 ジャンクションボックス 7 ベースプレート 2 コード 8 ロッキングナット 3 モーター 9 煙突口 4 モーターハウジング 10 プロペラシャフト 5 冷却プレート 11 ヒンジ 6 防鳥ネット Nagano & Sohsyo co., ltd 煙突取り付け方法・断熱二重煙突 Step1： もし事前に煙突のトップが接続されている場合は取 り外します。 煙突とのかみ合いを確実にするために必要であれば アダプターを接続します。アダプターのカーラー部 分を煙突の内壁に、ステンレススクリューで固定し ます。 煙突の内径に一致するよう、付属のファイバーマッ トの中央に穴を開けます。 もし、煙突の口径が大きい場合は、口径を縮小させ るアダプターを取り付け、ファンの口径にあわせて ください。ファンの口径とファイバーマットの大き さは一致していなければなりません。 ファイバーマットはアルミニウム面が上面です。（フ ァンのベースに接触する部分がアルミ面） Step 2： ファンベースの裏側にブラケットを取り付けます。 取り付けるボルトの位置は内側の二つのホールを使 用します。最終的なブラケットの位置は煙突の内壁 （又はアダプターの内壁）との間に若干の隙間が出 来るよう設定します。煙突の内壁とブラケットが接 触していると、震動により音がすることがあります。 Step 3： 煙突のトップにファンを取り付ける準備ができた ら、ファイバーマットの上にファンを設置します。 注意：ファンの下の煙突コンディションや強風等の 条件によっては、安全のため、ファンをワイヤー等 で固定してください。 Nagano & Sohsyo co., ltd 配線 ジャンクションボックス内 の配線図 風量コントローラー スイッチを入れてすぐの位置が ハイスピードの位置です。 右に廻すほどスピードが落ちま す。 Nagano & Sohsyo co., ltd 試運転 薪ストーブ・暖炉 数本の薪をセットします。着火する前にフ ァンを回します。風量コントローラーは HIGH ポジション（最強）にセットします。 薪ストーブの場合は空気調整レバーを開き ます。着火後、図の位置から（薪ストーブ の場合は空気取入口）煙漏れがないかチェ ックします。 燃え始めたらファンのスピードを弱めま す。適切なファンスピードが決まったら、 カバープレートにマークしておくことをお 勧めします。 ピザ釜 ほとんどのピザ釜はドーム状で、釜の入り口 は閉めることが出来るよう、鉄製のドアがつ いています。 釜に薪を入れ、着火します。 ファンをHIGH スピードにセットします。 （他のレンジフード等、換気扇類も回しま す。）部屋に煙が戻らないかチェックします。 燃え始めたらファンのスピードを弱めます。 適切なファンスピードが決まったら、カバー プレートにマークしておくことをお勧めしま す。 Nagano & Sohsyo co., ltd 操作 ⇒暖炉・薪ストーブ 着火時は、ファンのスピードをHIGH ポジションにします。 炎が落ち着き、3 分～5 分したら、ファンのスピードの調整をします。 設定の位置は、煙の引きのレベルと、炎（燃焼）の安定が保たれるポジションに設定して ください。 薪を追加した後は、ファンのスピードを一時上げると、燃焼効率保ち、エネルギー保存に 有効です。 ⇒ピザ釜 着火時は、ファンのスピードをHIGH ポジションにします。 着火後は手順等、各メーカーの指示に従い燃焼させます。 炎が落ち着き、3 分～5 分したら、ファンのスピードの調整をします。 設定の位置は、煙の引きのレベルと、炎（燃焼）の安定が保たれるポジションに設定して ください。 薪を追加した後は、短時間、ファンのスピードを上げる必要があるかもしれません。 注意：焚き過ぎ（高温燃焼）は危険です。 付着したクレオソートに着火すると、煙突火災の原因になります。 Nagano & Sohsyo co., ltd メンテナンス クリーニングの前に図のようにファン上部を開きま す。 ファンの点検は、年に一度煙突掃除をする際に一 緒に行ってください。クレオソートや煤をファン の羽根、及びモーターハウジングのボトムから取 り除いてください。 クリーニングを楽に行えるように、ファンのトッ プは図のように開くことができます。 クレオソートや煤を取り除くことは非常に重要です。クレオソートは煙突火災の原因にな ります。煙突掃除の間隔は，使用頻度や薪の乾燥状態によって異なりますが、定期的に行 うことをお勧めします。暖炉の場合、週2.3 回の使用で、半年に一度、ピザ釜は、2.3 ヶ月 に一度のメンテナンスが必要です。 Nagano & Sohsyo co., ltd MEMO
