プリムソール RIDGE BASE
図面

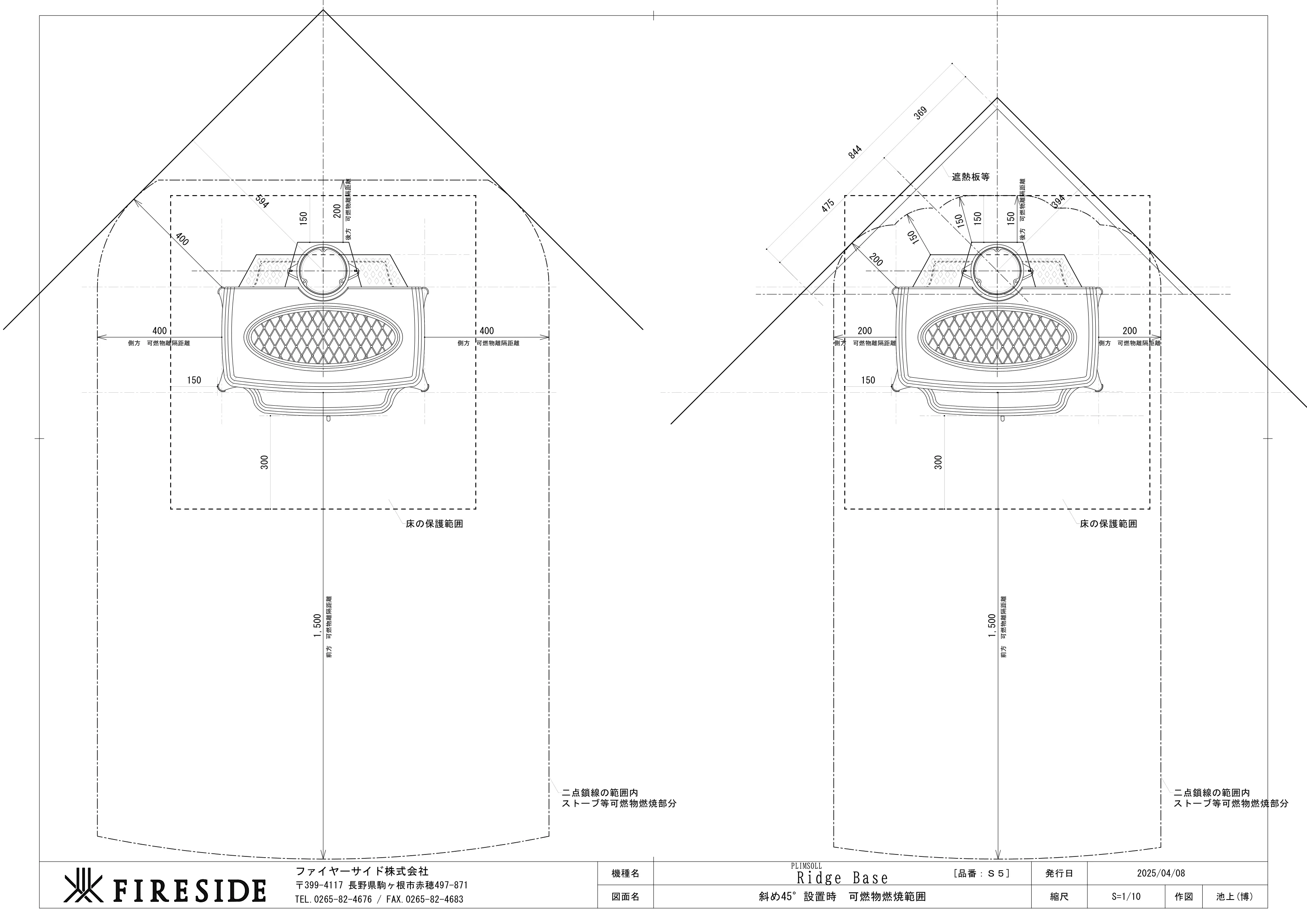

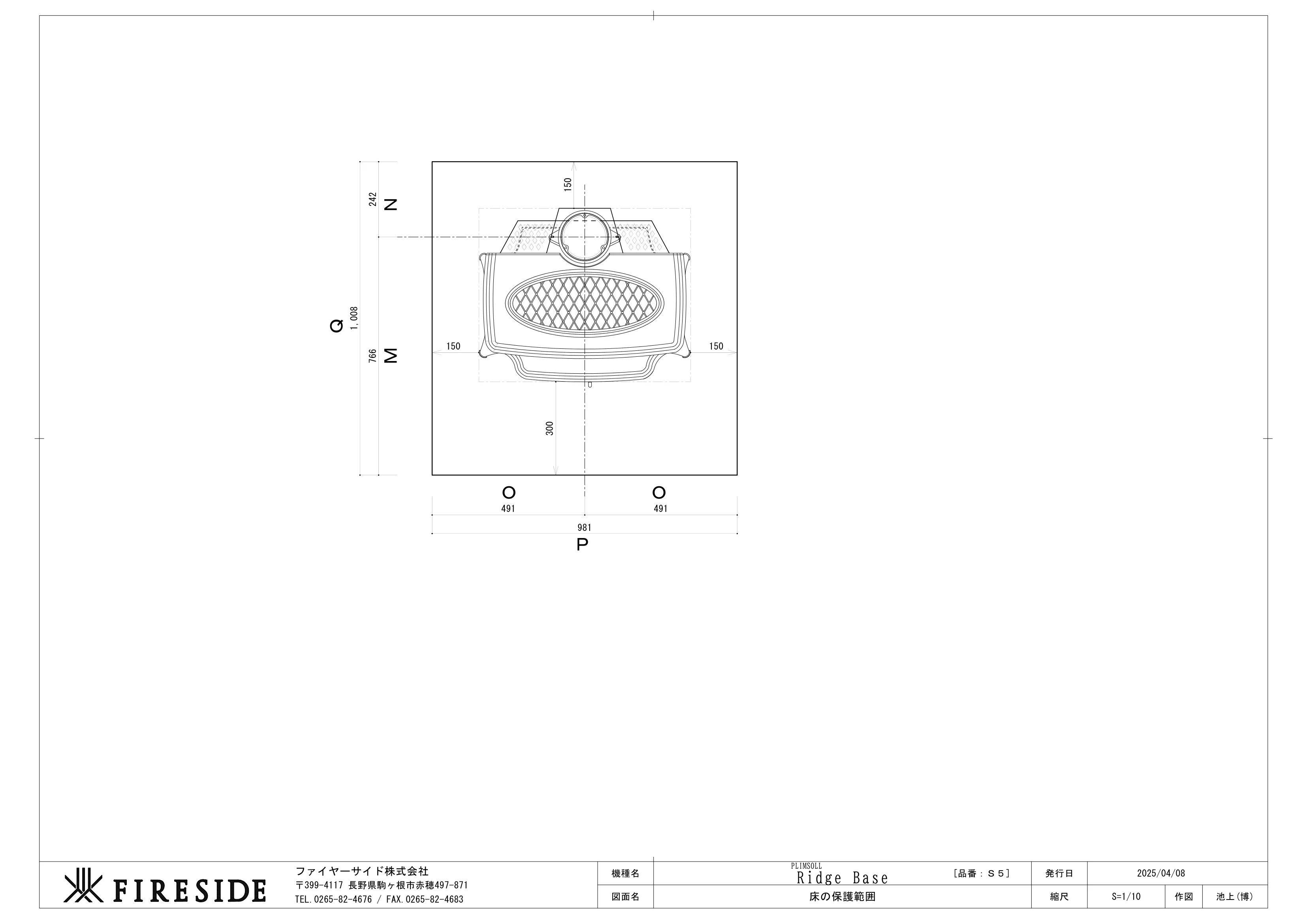

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 2025/04/08 作図 池上(博) [品番：Ｓ５] Ridge Base PLIMSOLL ［上面図］ 681 652 712 652 326 326 681 712 226 226 741 52 443 31 21 52 443 31 21 391 391 153 40 40 741 518 ［正面図］ ［側面図］ 336 75 483 558 40 Ridge Base PLIMSOLL 公称出力：11. 3kW 燃焼効率：77. 0％ 要求ドラフト：12Pa EUエネルギーラベル：Ａ 本体外形寸：681×558×741 本体重量：140㎏ ガラス寸：473×277×4 推奨煙突径：5または6インチ 最大薪サイズ：50cm 認証規格：EN13240：2001 [FS品番：Ｓ５] 518 336 40 558 本 体 承 認 図 S=1/10 ヒートシールド ヒートシールド ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 2025/04/08 作図 池上(博) [品番：Ｓ５] Ridge Base PLIMSOLL 前方　可燃物離隔距離 斜め45°設置時　可燃物燃焼範囲 S=1/10 400 594 400 200 150 200 200 150 150 394 475 369 844 1,500 1,500 300 400 150 150 床の保護範囲 床の保護範囲 200 遮熱板等 300 150 150 二点鎖線の範囲内 ストーブ等可燃物燃焼部分 二点鎖線の範囲内 ストーブ等可燃物燃焼部分 側方　可燃物離隔距離 側方　可燃物離隔距離 後方　可燃物離隔距離 側方　可燃物離隔距離 側方　可燃物離隔距離 前方　可燃物離隔距離 後方　可燃物離隔距離 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 2025/04/08 作図 池上(博) [品番：Ｓ５] Ridge Base PLIMSOLL 床の保護範囲 S=1/10 300 766 ＱＭＮ 150 150 150 242 1,008 ＰＯＯ 491 491 981
