プリムソール RIDGE MAXIM
図面

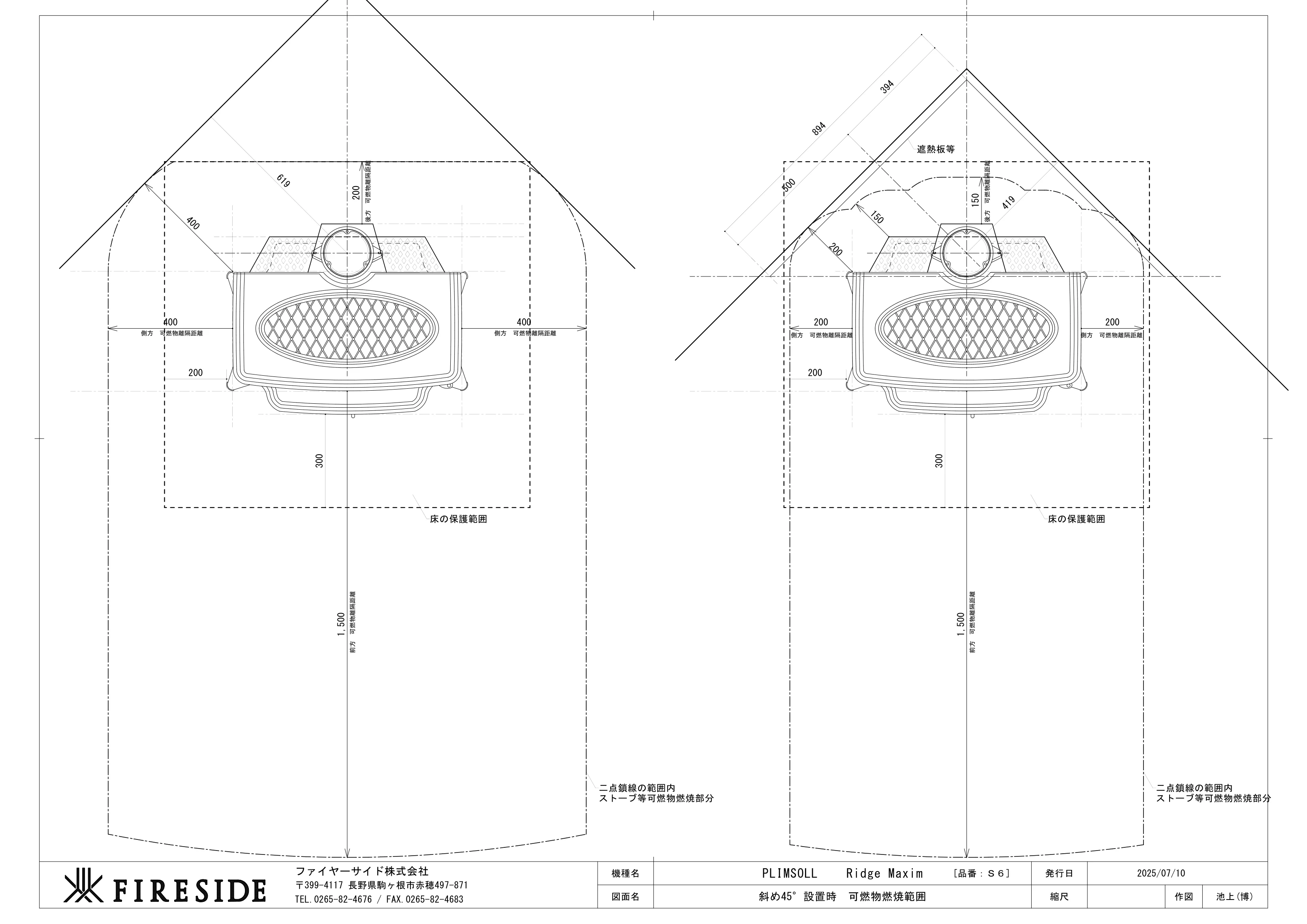

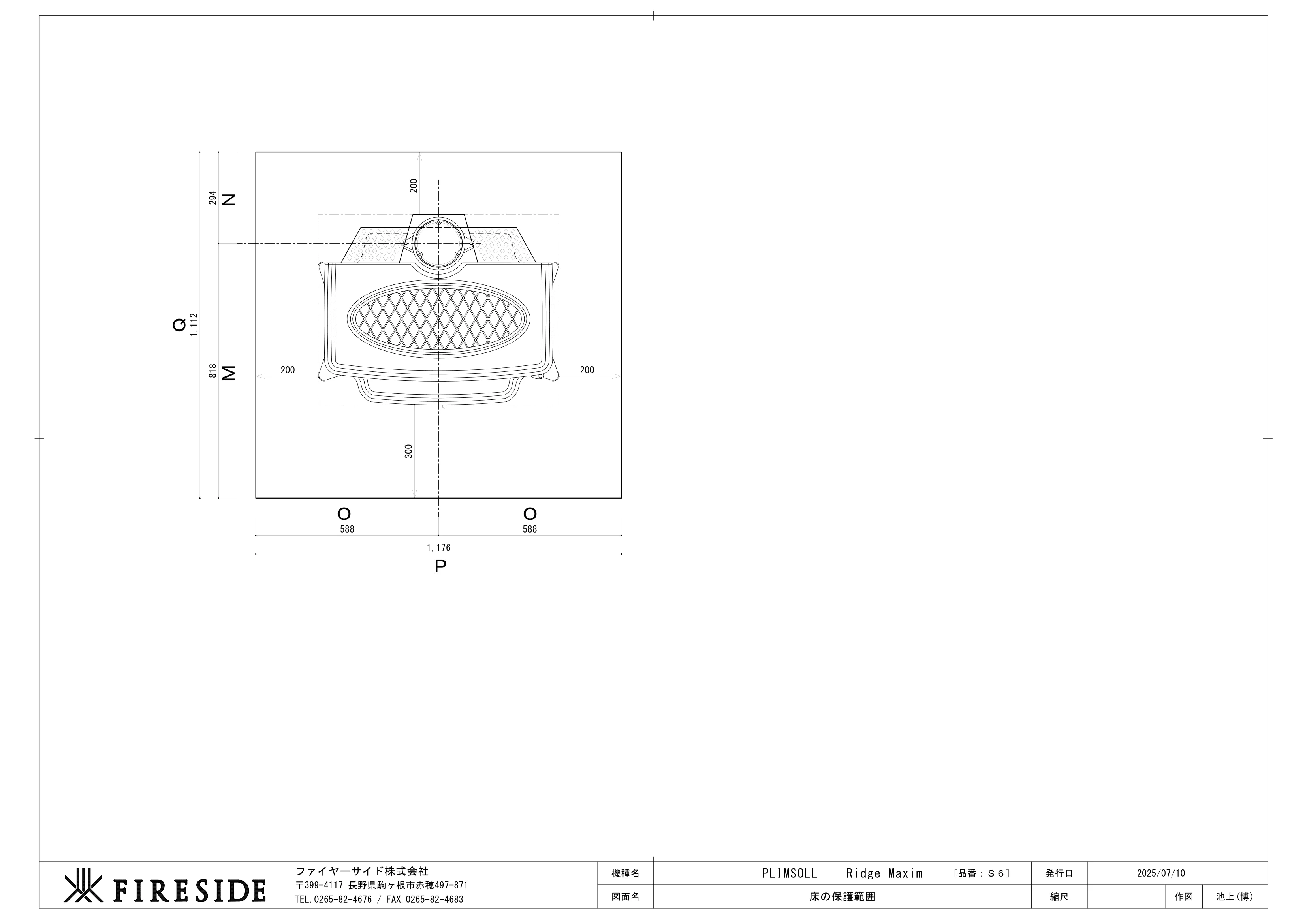

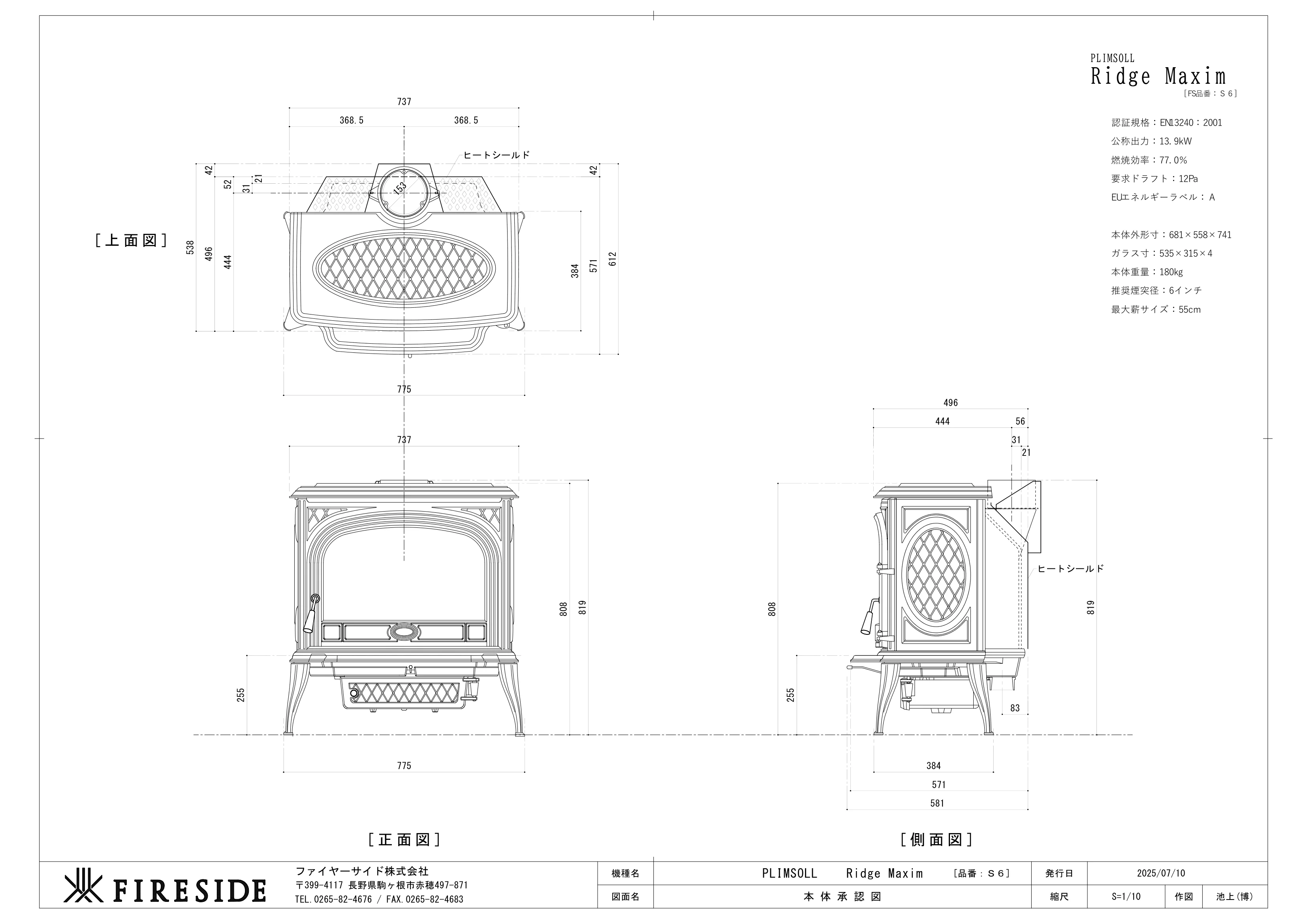

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 2025/07/10 作図 池上(博) PLIMSOLL　　Ridge Maxim [品番：Ｓ６] ［上面図］ 775 737 808 255 808 255 775 737 56 31 21 819 819 153 31 21 ［正面図］ 581 ［側面図］ 496 444 444 571 384 571 384 496 83 PLIMSOLL Ridge Maxim 認証規格：EN13240：2001 燃焼効率：77. 0％ 要求ドラフト：12Pa EUエネルギーラベル：Ａ 本体外形寸：681×558×741 公称出力：13. 9kW 本体重量：180㎏ ガラス寸：535×315×4 推奨煙突径：6インチ 最大薪サイズ：55cm [FS品番：Ｓ６] S=1/10 本 体 承 認 図 ヒートシールド 612 42 ヒートシールド 368.5 368.5 52 42 538 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 2025/07/10 作図 池上(博) PLIMSOLL　　Ridge Maxim [品番：Ｓ６] 斜め45°設置時　可燃物燃焼範囲 200 400 400 1,500 400 619 1,500 200 200 200 150 500 394 419 894 前方　可燃物離隔距離 床の保護範囲 二点鎖線の範囲内 ストーブ等可燃物燃焼部分 二点鎖線の範囲内 ストーブ等可燃物燃焼部分 床の保護範囲 側方　可燃物離隔距離 側方　可燃物離隔距離 後方　可燃物離隔距離 200 300 150 遮熱板等 前方　可燃物離隔距離 後方　可燃物離隔距離 側方　可燃物離隔距離 側方　可燃物離隔距離 200 300 ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 発行日 縮尺 2025/07/10 作図 池上(博) PLIMSOLL　　Ridge Maxim [品番：Ｓ６] 300 200 200 200 588 588 818 294 1,112 ＱＮＭＯＯＰ 1,176 床の保護範囲
