プリムソール RIDGE（2025年版）
設置計画資料

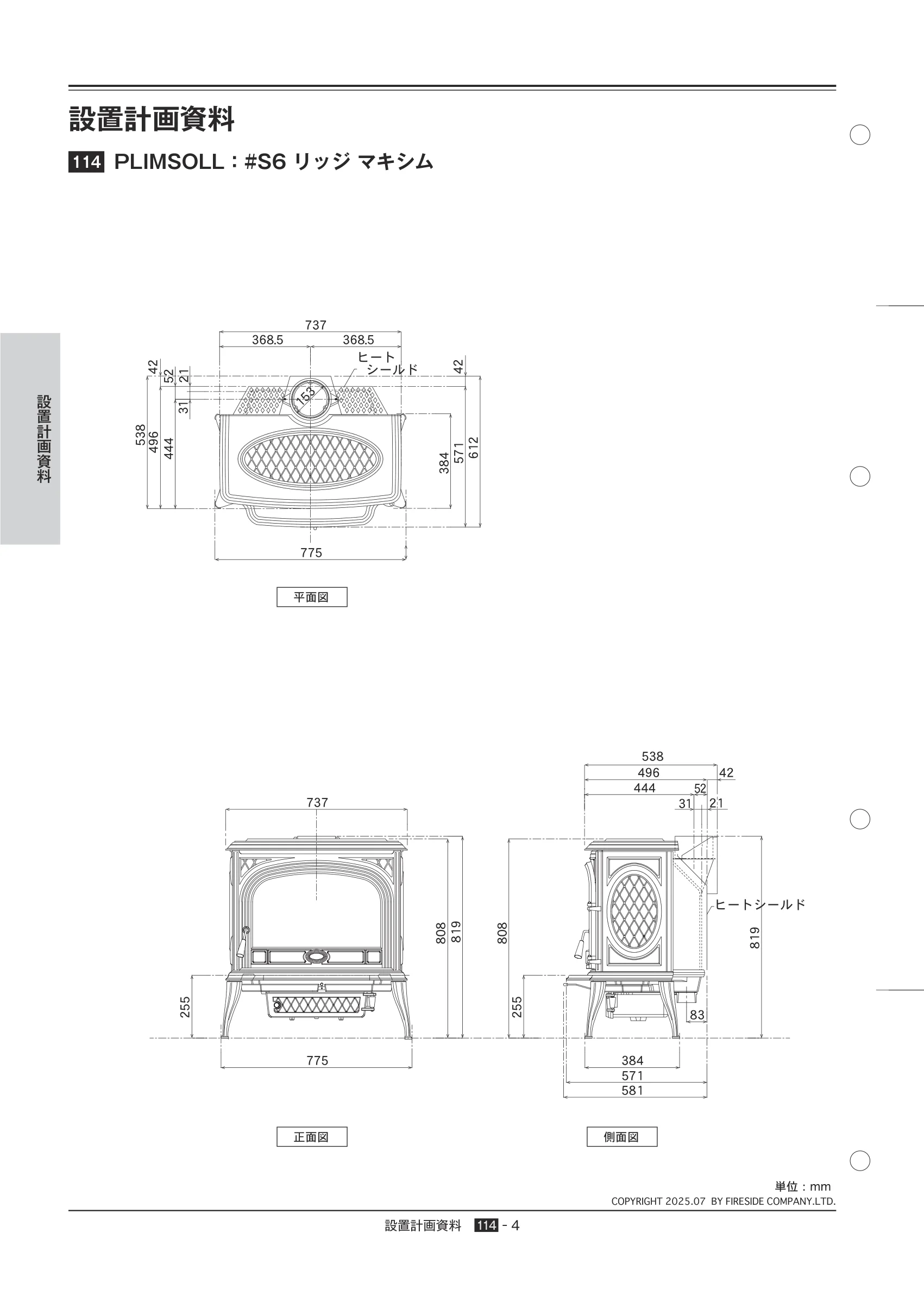

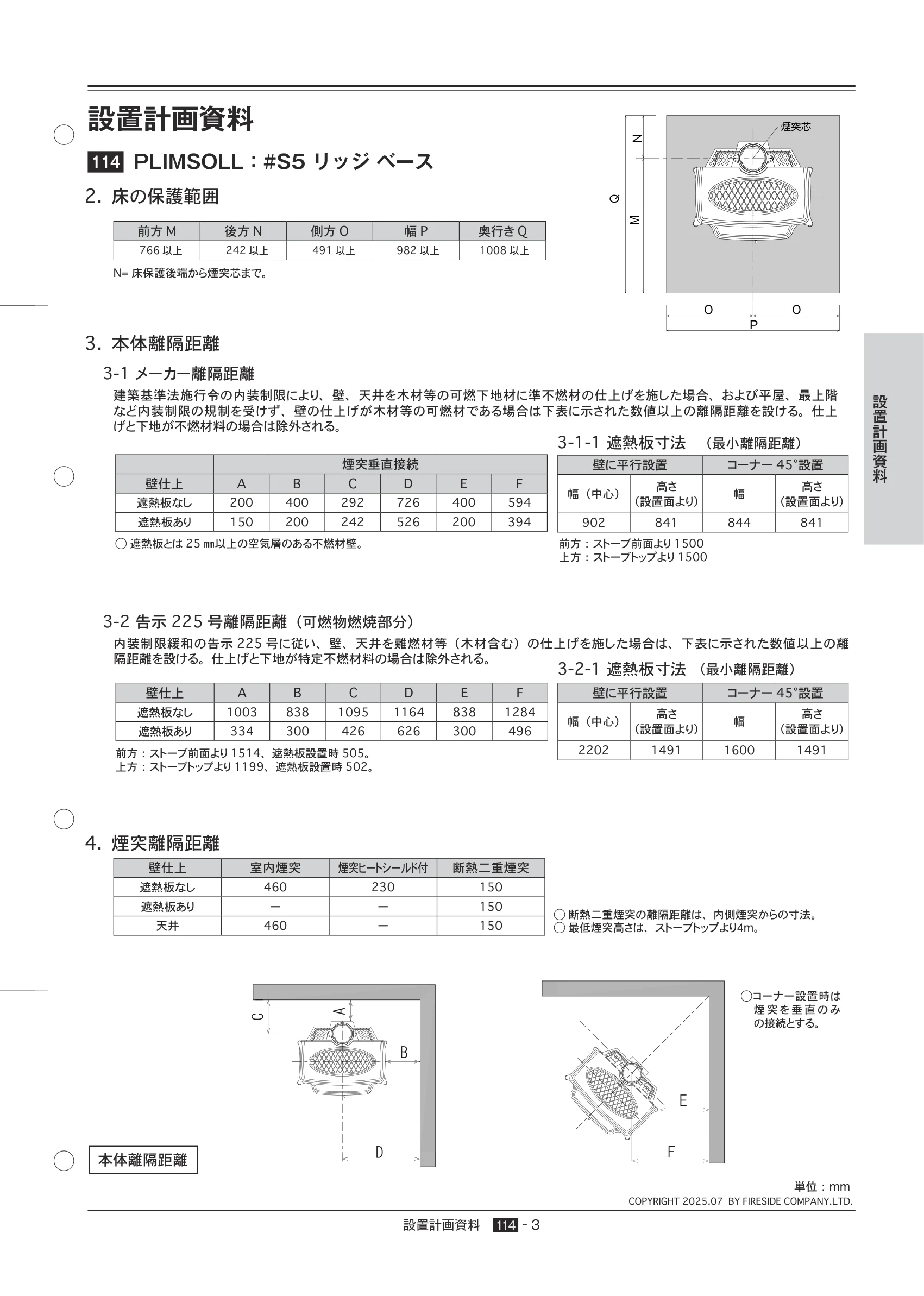

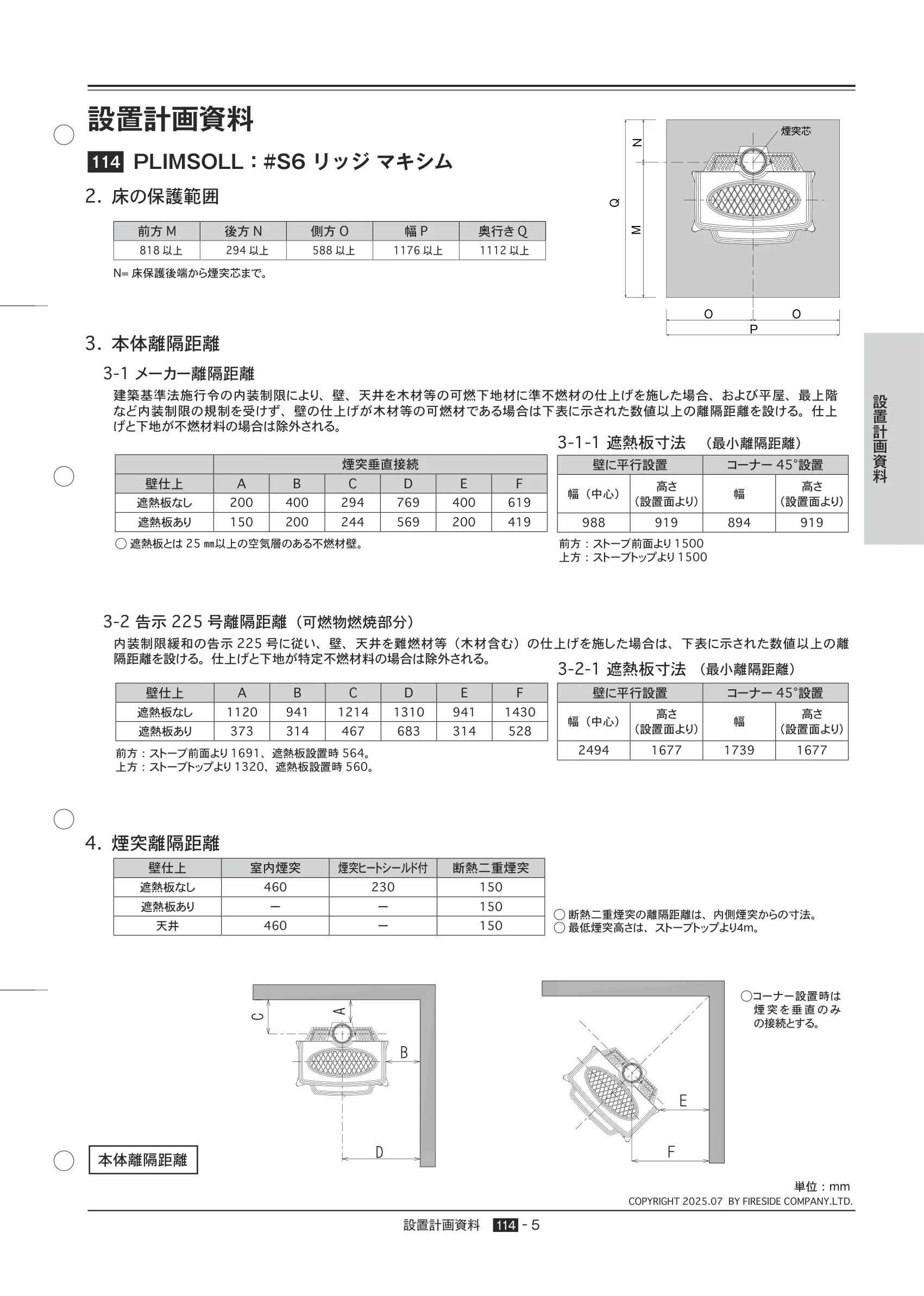

COPYRIGHT 2025.07 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　114 ━ 1 設置計画資料 設置計画資料薪ストーブ関連の法規告示 号離隔距離 COPYRIGHT 2025.07 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　114 ━ 2 単位：mm 設置計画資料 114 PLIMSOLL：#S5 リッジ ベース 設置計画資料薪ストーブ関連の法規告示 号離隔距離 平面図 正面図 側面図 681 52 443 31 21 391 40 483 518 336 40 558 652 153 326 326 ヒート シールド 681 652 712 226 741 712 226 741 52 443 31 21 391 40 518 336 75 40 558 ヒートシールド COPYRIGHT 2025.07 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　114 ━ 3 単位：mm 設置計画資料 本体離隔距離 114 PLIMSOLL：#S5 リッジ ベース 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階 など内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上 げと下地が不燃材料の場合は除外される。 設置計画資料薪ストーブ関連の法規告示 号離隔距離 N= 床保護後端から煙突芯まで。 前方M 後方N 側方O 幅P 奥行きQ 766 以上 242 以上 491 以上 982 以上 1008 以上 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 200 400 292 726 400 594 遮熱板あり 150 200 242 526 200 394 ◯コーナー設置時は 煙突を垂直のみ の接続とする。 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 2. 床の保護範囲 3. 本体離隔距離 4. 煙突離隔距離 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離 隔距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 3-2　告示225 号離隔距離（可燃物燃焼部分） 前方：ストーブ前面より1514、遮熱板設置時505。 上方：ストーブトップより1199、遮熱板設置時502。 壁仕上 ABCDEF 遮熱板なし 1003 838 1095 1164 838 1284 遮熱板あり 334 300 426 626 300 496 3-2-1　遮熱板寸法 （最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2202 1491 1600 1491 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 902 841 844 841 3-1-1　遮熱板寸法 （最小離隔距離） 3-1　メーカー離隔距離 ◯ 遮熱板とは25 ㎜以上の空気層のある不燃材壁。 前方：ストーブ前面より1500 上方：ストーブトップより1500 煙突芯 NMQOOP COPYRIGHT 2025.07 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　114 ━ 4 単位：mm 設置計画資料 114 PLIMSOLL：#S6 リッジ マキシム 設置計画資料薪ストーブ関連の法規告示 号離隔距離 平面図 正面図 側面図 737 775 808 255 819 808 255 52 31 21 42 819 581 444 571 384 496 538 83 ヒートシールド 368.5 368.5 737 775 153 52 42 31 21 496 538 444 571 384 612 42 ヒート シールド COPYRIGHT 2025.07 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　114 ━ 5 単位：mm 設置計画資料 本体離隔距離 114 PLIMSOLL：#S6 リッジ マキシム 設置計画資料薪ストーブ関連の法規告示 号離隔距離 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階 など内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上 げと下地が不燃材料の場合は除外される。 N= 床保護後端から煙突芯まで。 前方M 後方N 側方O 幅P 奥行きQ 818 以上 294 以上 588 以上 1176 以上 1112 以上 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 200 400 294 769 400 619 遮熱板あり 150 200 244 569 200 419 ◯コーナー設置時は 煙突を垂直のみ の接続とする。 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 2. 床の保護範囲 3. 本体離隔距離 4. 煙突離隔距離 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離 隔距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 3-2　告示225 号離隔距離（可燃物燃焼部分） 前方：ストーブ前面より1691、遮熱板設置時564。 上方：ストーブトップより1320、遮熱板設置時560。 壁仕上 ABCDEF 遮熱板なし 1120 941 1214 1310 941 1430 遮熱板あり 373 314 467 683 314 528 3-2-1　遮熱板寸法 （最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 2494 1677 1739 1677 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 988 919 894 919 3-1-1　遮熱板寸法 （最小離隔距離） 3-1　メーカー離隔距離 ◯ 遮熱板とは25 ㎜以上の空気層のある不燃材壁。 前方：ストーブ前面より1500 上方：ストーブトップより1500 煙突芯 NMQOOP COPYRIGHT 2025.07 BY FIRESIDE COMPANY.LTD. COPYRIGHT 2022.02 BY FIRESIDE COMPANY.LTD.
