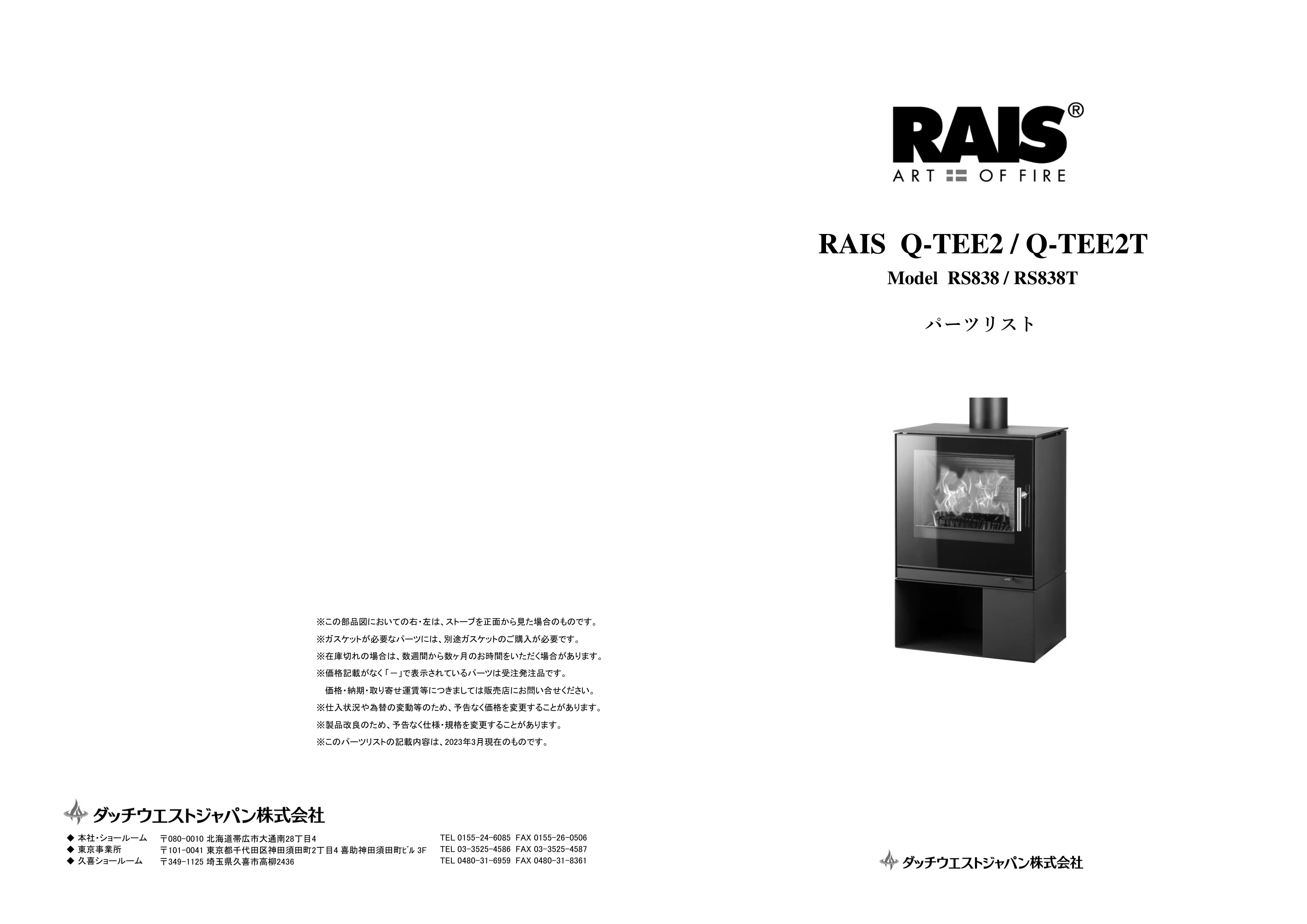

RAIS（ライス） QTEE2 RS838（2023年版）
パーツリスト

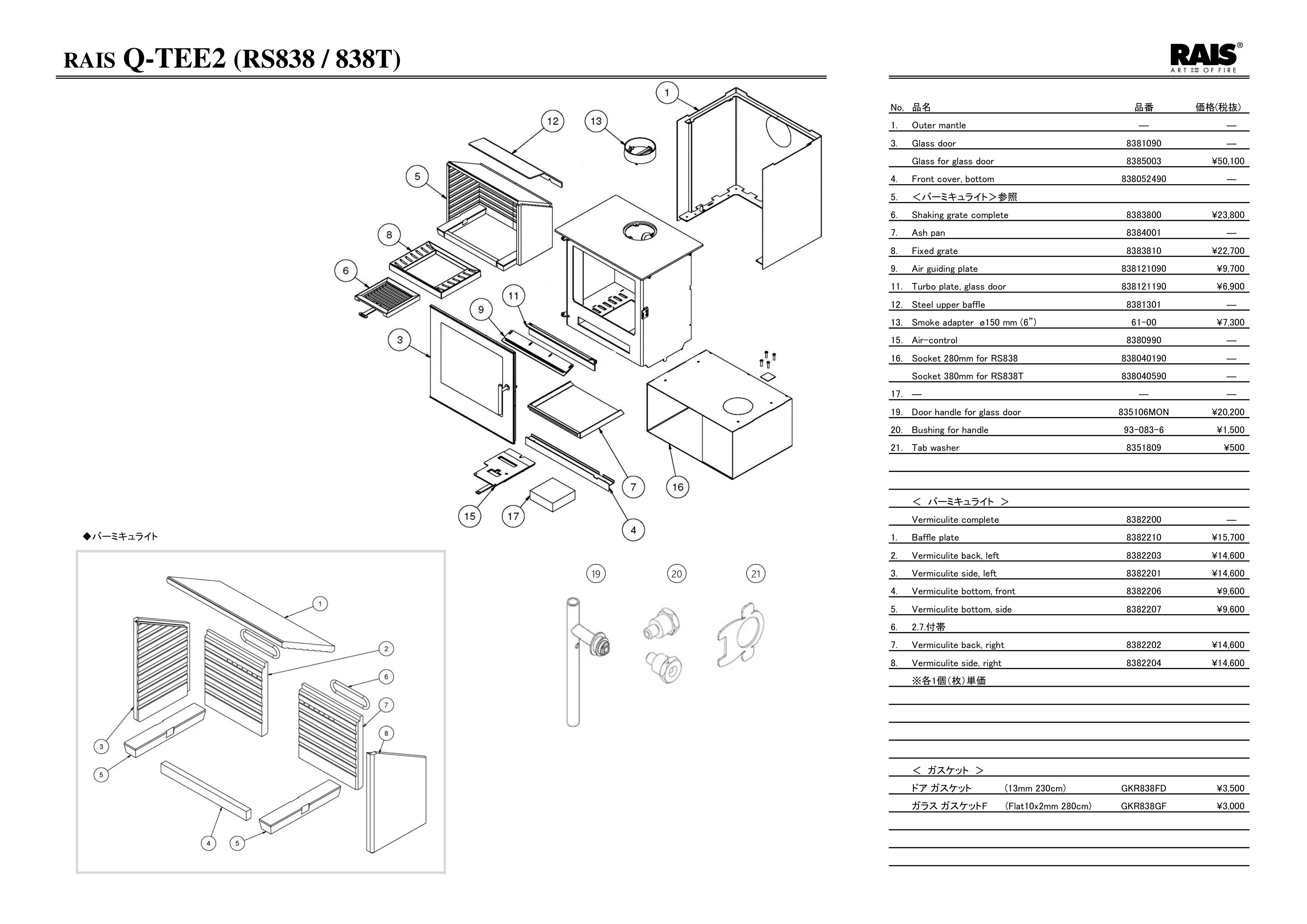

※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 パーツリスト RAIS Q-TEE2 / Q-TEE2T Model RS838 / RS838T 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361 No, 1. Outer mantle ― 3. Glass door 8381090 Glass for glass door 8385003 4. Front cover, bottom 838052490 5. ＜バーミキュライト＞参照 6. Shaking grate complete 8383800 7. Ash pan 8384001 8. Fixed grate 8383810 9. Air guiding plate 838121090 11. Turbo plate, glass door 838121190 12. Steel upper baffle 8381301 13. Smoke adapter ø150 mm (6”) 61-00 15. Air-control 8380990 16. Socket 280mm for RS838 838040190 Socket 380mm for RS838T 838040590 17. ―― 19. Door handle for glass door 835106MON 20. Bushing for handle 93-083-6 21. Tab washer 8351809 ＜ バーミキュライト ＞ Vermiculite complete 8382200 1. Baffle plate 8382210 2. Vermiculite back, left 8382203 3. Vermiculite side, left 8382201 4. Vermiculite bottom, front 8382206 5. Vermiculite bottom, side 8382207 6. 2.7.付帯 7. Vermiculite back, right 8382202 8. Vermiculite side, right 8382204 ※各1個（枚）単価 ＜ ガスケット ＞ ドア ガスケット (13mm 230cm) GKR838FD ガラス ガスケットF (Flat10x2mm 280cm) GKR838GF ¥3,000 ¥14,600 ― ¥15,700 ¥500 ¥1,500 ¥9,600 ¥14,600 ¥3,500 ¥14,600 ¥14,600 ¥9,600 ¥20,200 品名 品番 価格(税抜) ――― ¥50,100 ― ¥23,800 ― ¥22,700 ¥7,300 ―――― ¥6,900 ¥9,700 0 ◆バーミキュライト RAIS Q-TEE2 (RS838 / 838T) 19 21 0 20
