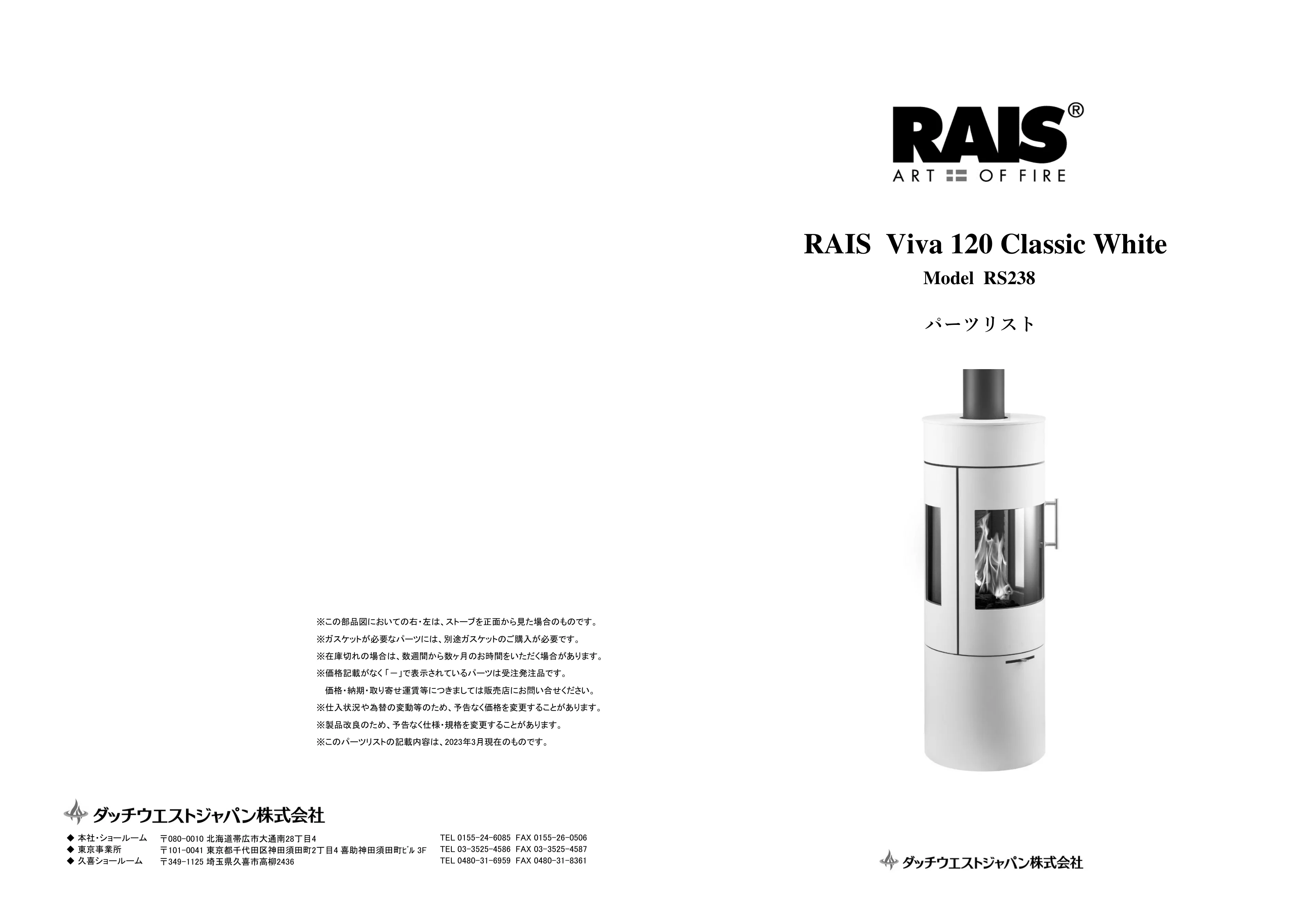

RAIS（ライス） VIVA120 CLASSIC WHITE（2023年版）

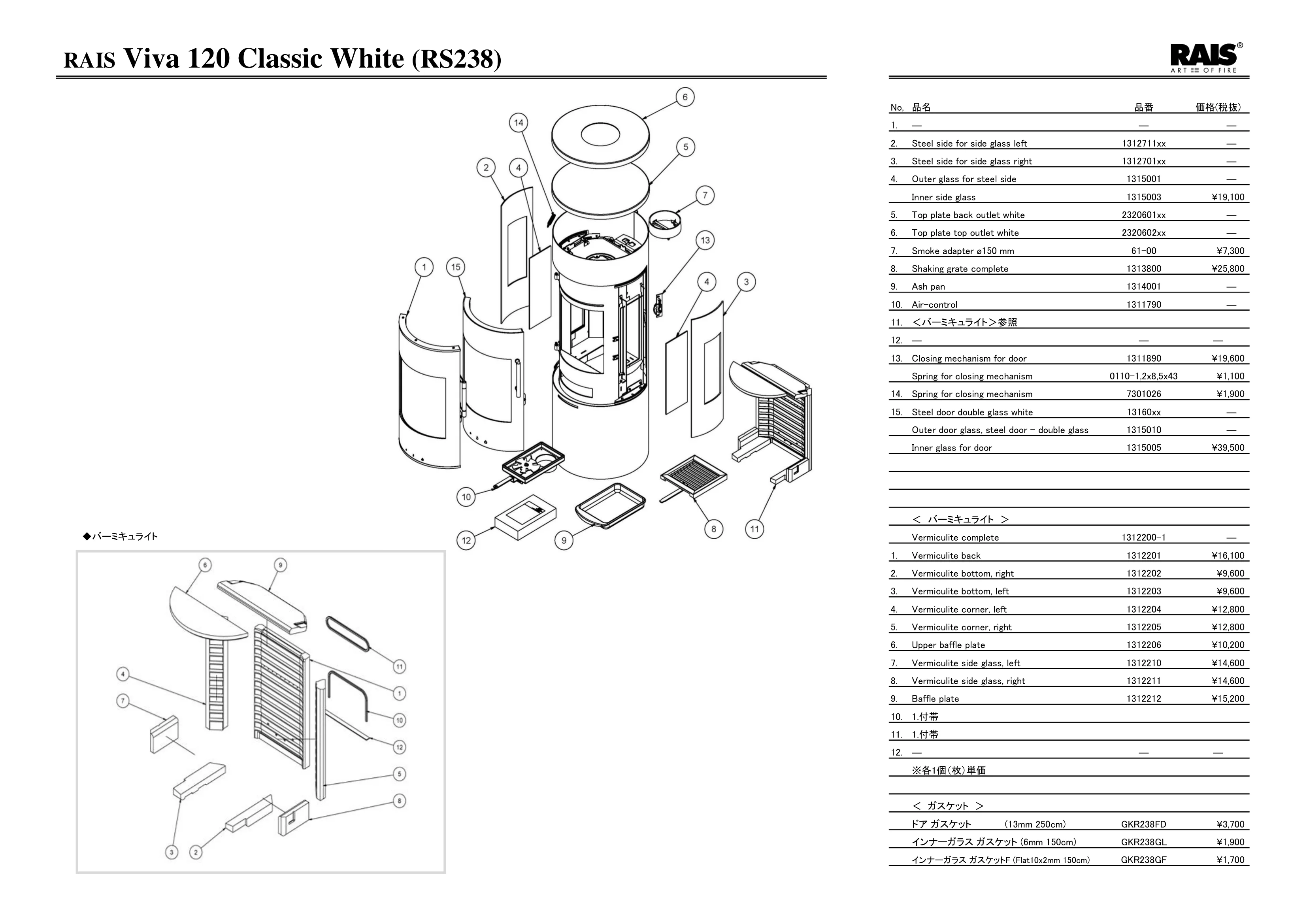

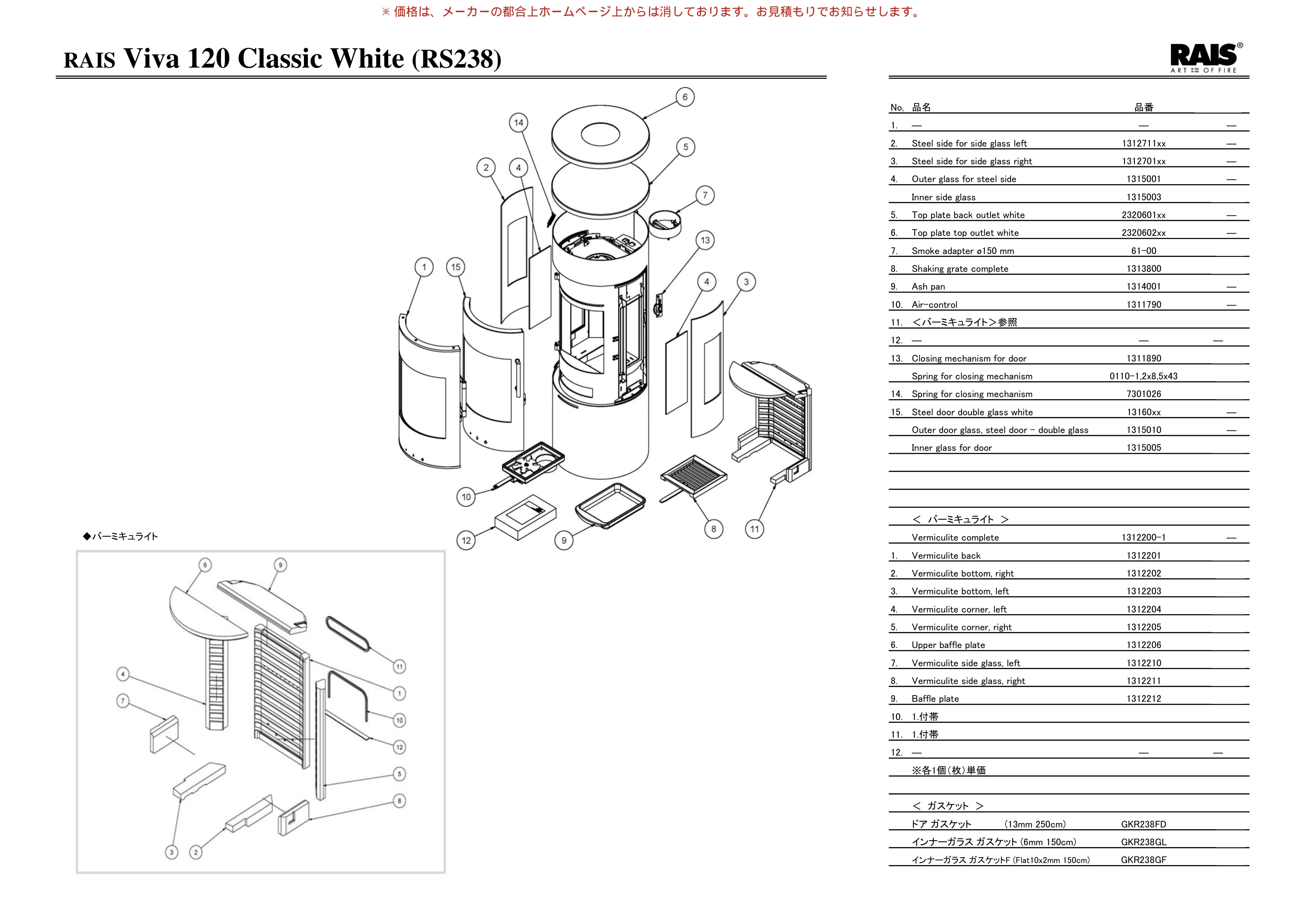

パーツリスト

※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 パーツリスト RAIS Viva 120 Classic White Model RS238 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361 No, 1. ―― 2. Steel side for side glass left 1312711xx 3. Steel side for side glass right 1312701xx 4. Outer glass for steel side 1315001 Inner side glass 1315003 5. Top plate back outlet white 2320601xx 6. Top plate top outlet white 2320602xx 7. Smoke adapter ø150 mm 61-00 8. Shaking grate complete 1313800 9. Ash pan 1314001 10. Air-control 1311790 11. ＜バーミキュライト＞参照 12. ――― 13. Closing mechanism for door 1311890 Spring for closing mechanism 0110-1,2x8,5x43 14. Spring for closing mechanism 7301026 15. Steel door double glass white 13160xx Outer door glass, steel door - double glass 1315010 Inner glass for door 1315005 ＜ バーミキュライト ＞ Vermiculite complete 1312200-1 1. Vermiculite back 1312201 2. Vermiculite bottom, right 1312202 3. Vermiculite bottom, left 1312203 4. Vermiculite corner, left 1312204 5. Vermiculite corner, right 1312205 6. Upper baffle plate 1312206 7. Vermiculite side glass, left 1312210 8. Vermiculite side glass, right 1312211 9. Baffle plate 1312212 10. 1.付帯 11. 1.付帯 12. ――― ※各1個（枚）単価 ＜ ガスケット ＞ ドア ガスケット (13mm 250cm) GKR238FD インナーガラス ガスケット (6mm 150cm) GKR238GL インナーガラス ガスケットF (Flat10x2mm 150cm) GKR238GF ¥1,100 ¥19,600 ¥25,800 ¥7,300 ―― ¥1,900 ― ¥39,500 ¥3,700 ¥1,900 ¥1,700 ― ¥12,800 ¥10,200 ¥14,600 ¥14,600 ¥15,200 ¥16,100 ¥9,600 ¥9,600 ¥12,800 ― 品名 品番 価格(税抜) ―――― ¥19,100 ―― ◆バーミキュライト RAIS Viva 120 Classic White (RS238)
