ラベリー 20150602
資料

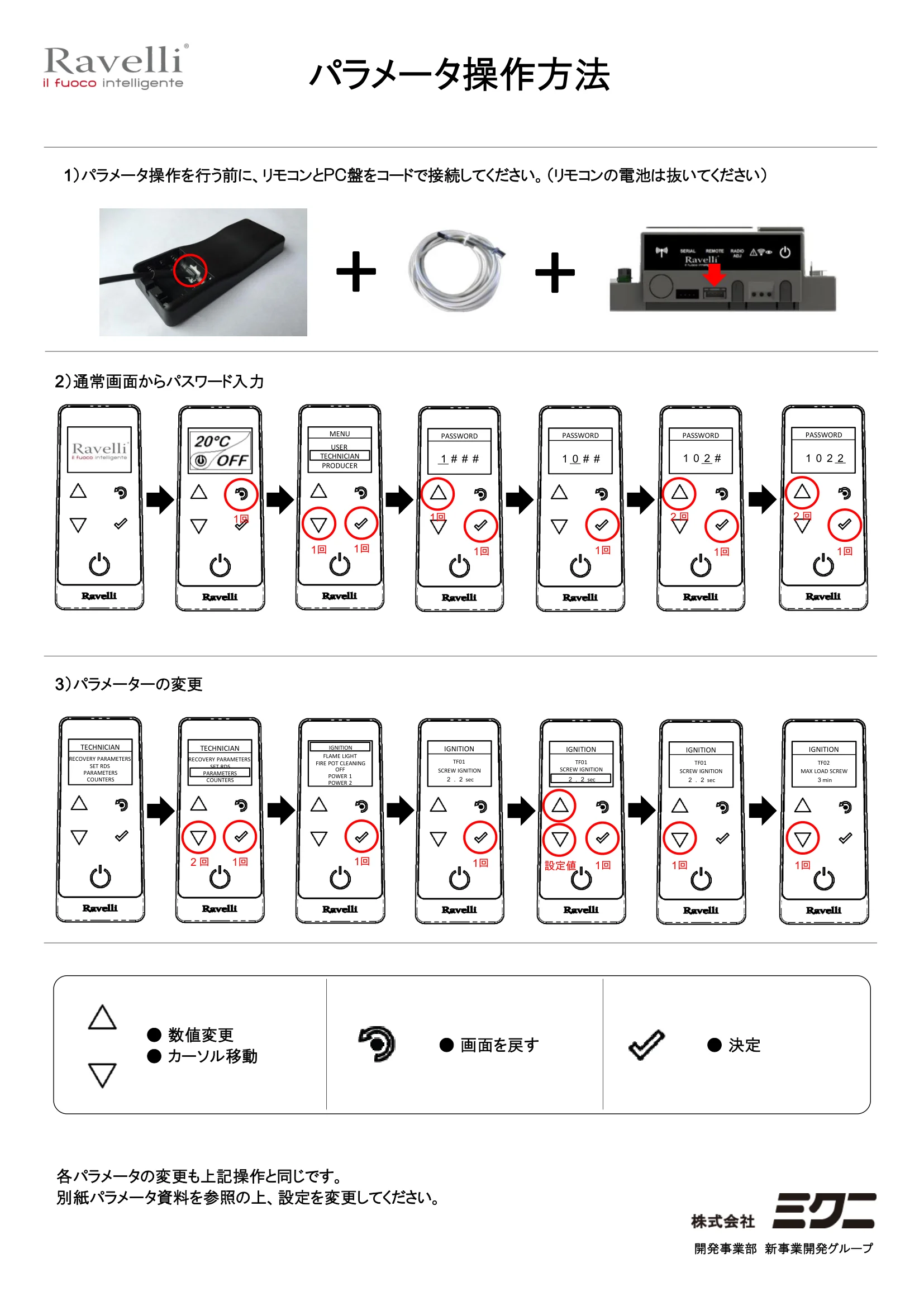

パラメータ操作方法 1）パラメータ操作を行う前に、リモコンとＰＣ盤をコードで接続してください。（リモコンの電池は抜いてください） 2）通常画面からパスワード入力 3）パラメーターの変更 各パラメータの変更も上記操作と同じです。 別紙パラメータ資料を参照の上、設定を変更してください。 MENU USER TECHNICIAN PRODUCER PASSWORD １＃＃＃ PASSWORD １０＃＃ PASSWORD １０２＃ PASSWORD １０２２ 1回 1回 1回 1回 1回 1回 ２回 1回 ２回 1回 TECHNICIAN RECOVERY PARAMETERS SET RDS PARAMETERS COUNTERS TECHNICIAN COUNTERS SET RDS RECOVERY PARAMETERS PARAMETERS ２回 1回 FLAME LIGHT IGNITION FIRE POT CLEANING OFF POWER 1 POWER 2 1回 IGNITION TF01 SCREW IGNITION ２．２ sec 1回 IGNITION TF01 SCREW IGNITION ２．２ sec 設定値 1回 IGNITION TF01 SCREW IGNITION ２．２ sec 1回 IGNITION TF02 MAX LOAD SCREW ３min 1回 ● 数値変更 ● カーソル移動 ● 画面を戻す ● 決定 開発事業部 新事業開発グループ ++ パラメータ操作方法 1）通常画面 （点火中、運転中、消火中、停止中 どの状態でもパラメータの操作はできます。） 2）パラメーター操作方法 （通常画面の状態からOKボタンを1回押し、②のボタンを2回押し工具のアイコンにカーソルを 合わせてOKボタンを1回押してください。カーソルを戻す場合は、①のボタンを押してください） Enter Key 00 3）パスワード入力 （①・②のボタンでパスワードを入力してください。パスワードは【A9】です。 00から始まり 01・02・・・99・A1・・となります。入力が終わったら、OKボタンを1回押してください。） --------------- ここからパラメータの数値を変更になります --------------- 4）変更したい項目へカーソルを合わせる （例：着火時の燃焼皿へ燃料を供給する量を調整する） ①・②のボタンを押し、Ignitionにカーソルを合わせ、OKボタンを1回押し、次の画面へ移行させる。 TF01 SCREW START 2.8→3.2へ変更する。 数字を変更するには、①・②のボタンで変更する。変更が終わったら、OKのボタンを押す。次のパラメータへ移行します。 OKボタンを3秒間長押しをすると1つ前の画面に戻ります。） 各パラメータの変更も上記操作と同じです。 別紙パラメータ資料を参照の上、設定を変更してください。 開発事業部 新事業開発グループ
