ラベリー CHAKKA FURYO
資料

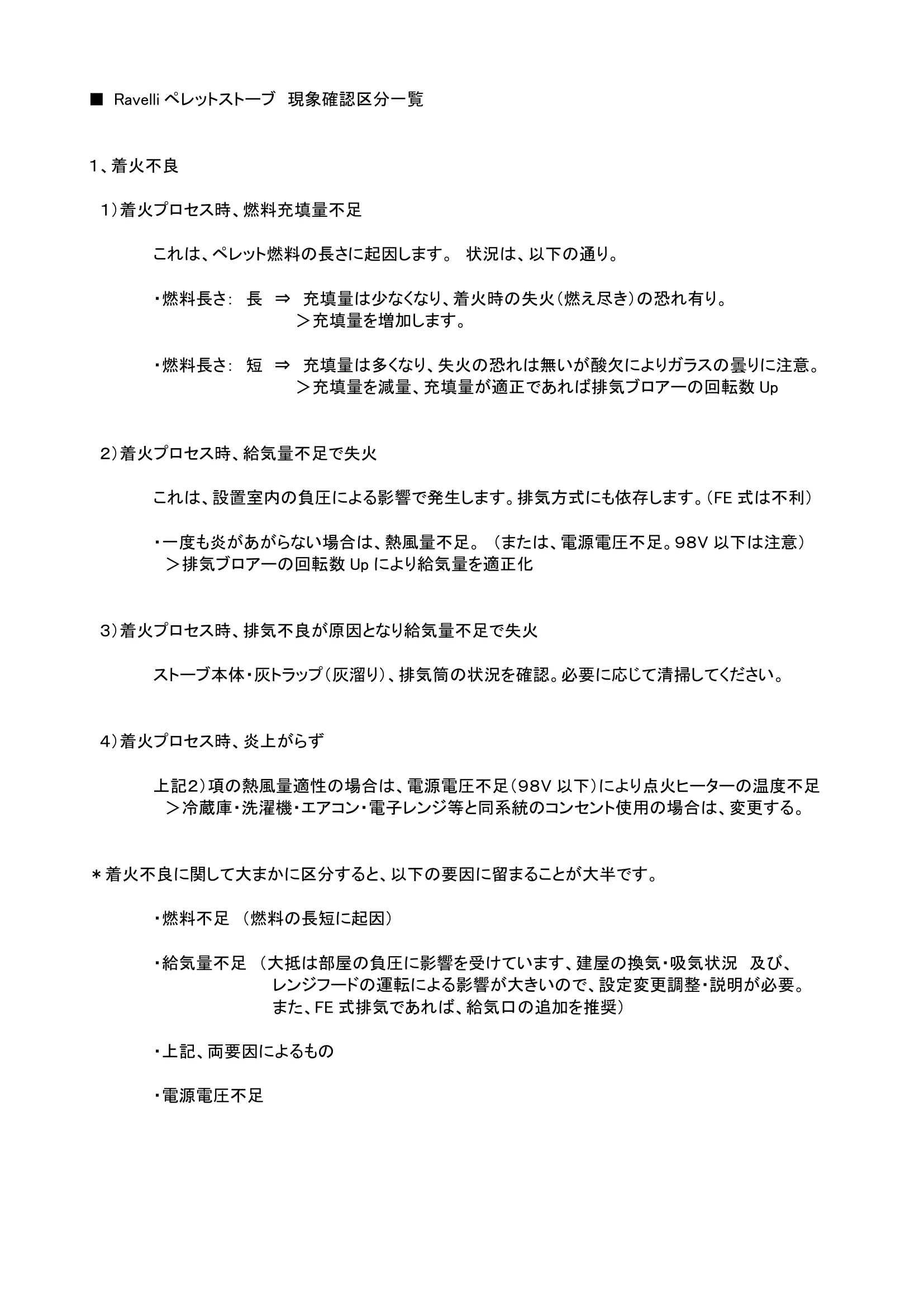

■ Ravelli ペレットストーブ 現象確認区分一覧 １、着火不良 １）着火プロセス時、燃料充填量不足 これは、ペレット燃料の長さに起因します。 状況は、以下の通り。 ・燃料長さ： 長 ⇒ 充填量は少なくなり、着火時の失火（燃え尽き）の恐れ有り。 ＞充填量を増加します。 ・燃料長さ： 短 ⇒ 充填量は多くなり、失火の恐れは無いが酸欠によりガラスの曇りに注意。 ＞充填量を減量、充填量が適正であれば排気ブロアーの回転数Up ２）着火プロセス時、給気量不足で失火 これは、設置室内の負圧による影響で発生します。排気方式にも依存します。（FE 式は不利） ・一度も炎があがらない場合は、熱風量不足。 （または、電源電圧不足。９８V 以下は注意） ＞排気ブロアーの回転数Up により給気量を適正化 ３）着火プロセス時、排気不良が原因となり給気量不足で失火 ストーブ本体・灰トラップ（灰溜り）、排気筒の状況を確認。必要に応じて清掃してください。 ４）着火プロセス時、炎上がらず 上記２）項の熱風量適性の場合は、電源電圧不足（９８V 以下）により点火ヒーターの温度不足 ＞冷蔵庫・洗濯機・エアコン・電子レンジ等と同系統のコンセント使用の場合は、変更する。 ＊着火不良に関して大まかに区分すると、以下の要因に留まることが大半です。 ・燃料不足 （燃料の長短に起因） ・給気量不足 （大抵は部屋の負圧に影響を受けています、建屋の換気・吸気状況 及び、 レンジフードの運転による影響が大きいので、設定変更調整・説明が必要。 また、FE 式排気であれば、給気口の追加を推奨） ・上記、両要因によるもの ・電源電圧不足 ■ Ravelli ペレットストーブ 現象別セットアップ一覧 １、着火不良（以下現象別） １）燃料皿への燃料充填量が少なく失火 （燃料燃え尽き（燃え残り無し）） ・ペレット燃料の充填量を増加： 「Start, Waiting flame」時の燃料送りステップのUp (+0. 2 程度～ 充填量は目視確認) Lisa plus, RV120 ⇒ TF1 R70 ⇒ Pr34 Lisa (～2010), Monica ⇒ Pr34 ＊使用ペレットの長さが変化すると、充填量は増減するので、必要以上の増加は注意 ２）燃料皿への燃料充填量が少なく失火 （燃料燃え尽き（燃え残り有り）） ・上記１）に加えて、給気量を増加： 「Waiting flame」時の排気ブロアー回転数のUp (+100～ 増加量は炎を目視確認) Lisa plus, RV120 ⇒ TF3,10 R70 ⇒ Pr16,17 Lisa (～2010), Monica ⇒ Pr16,17 ＊回転数を過剰増加すると、着火時に白煙が大量に発生し炭化ガスに引火し小爆発に注意 ＊火の連燃焼は、ペレットに硬さにも影響します。硬度の高いペレットの場合は回転数を 上げ過ぎると、燃え尽き型の着火不良に注意 ３）燃料皿の燃料燃え残りありの失火 （燃料燃え尽き（燃え残り有り）） ・給気量を増加： 「Waiting flame」時の排気ブロアー回転数のUp (+100～ 増加量は炎を目視確認) Lisa plus, RV120 ⇒ TF3,10 R70 ⇒ Pr16,17 Lisa (～2010), Monica ⇒ Pr16,17 ＊回転数を過剰増加すると、着火時に白煙が大量に発生し炭化ガスに引火し小爆発に注意 ＊火の連燃焼は、ペレットに硬さにも影響します。硬度の高いペレットの場合は回転数を 上げ過ぎると、燃え尽き型の着火不良に注意 ４）全て適正だが炎上がらず ・電源電圧を確認： ９８V 以下の場合は、他系統のコンセントに変更 以上 サービスモードの起動手順 １、下図画面より、OK ボタンを押しメニュー画面に入る （長押しすると電源On/Off してしまうので注意） ２、メニュ画面からサービスモード「DEFAULT SETTINGS」 を選択しOK ボタンを押す ３、パスワード入力画面が表示されたら、パスワード「A9」を入力 （00～99、A1・・・・A9）し、OK ボタンを 押す ４、設定変更対象区分⇒OK⇒対象TF＃⇒OK⇒ボタン、２・３で変更⇒OK 設定完了 パスワード入力画面 パスワード：A9 パスワード入力画面 パスワード：A9 変更対象区分 ↓ TF. #表示
