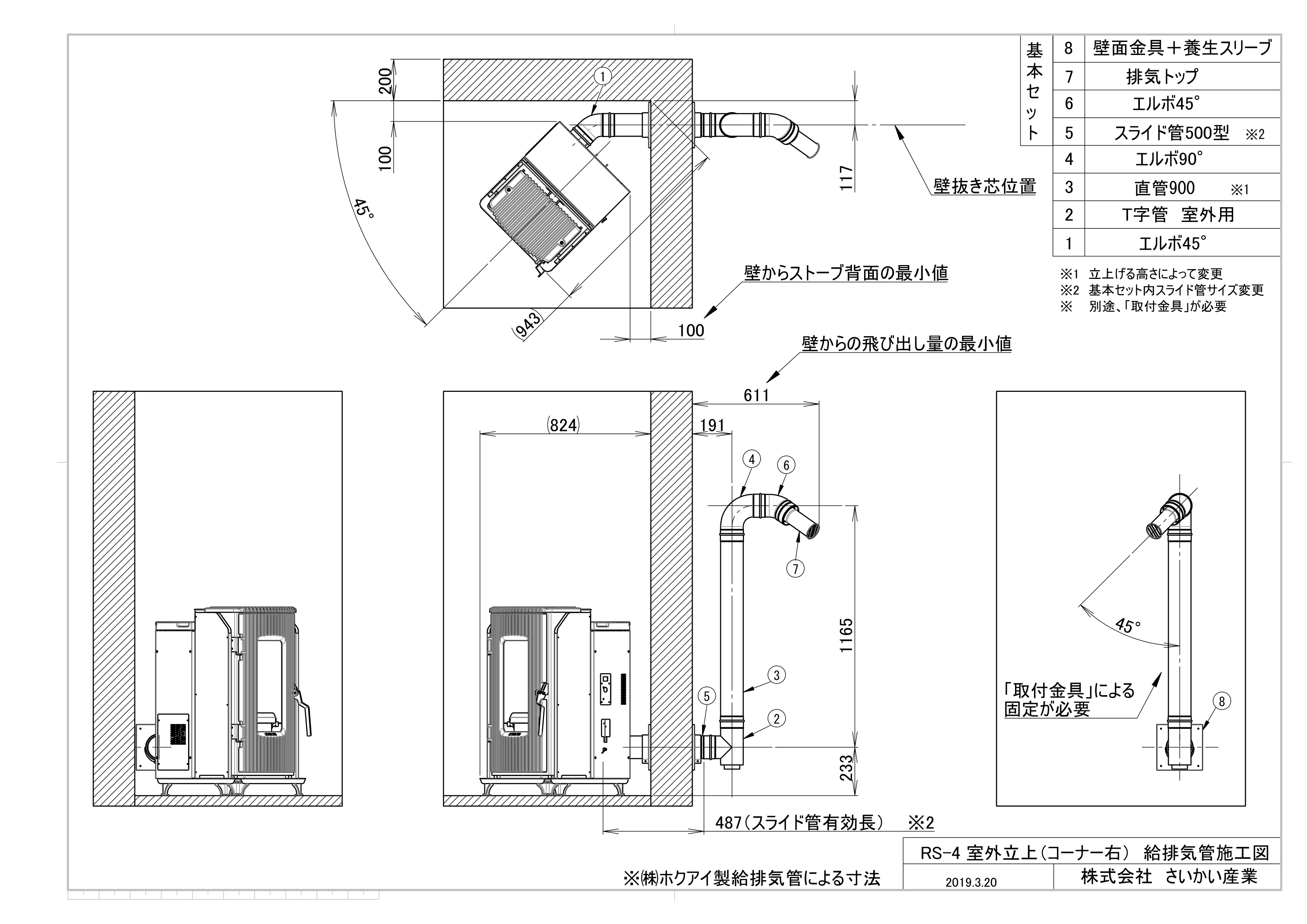

RS-4 室外立上（コーナー右） 給排気管施工図
2019.3.20
8
※㈱ホクアイ製給排気管による寸法
エルボ90°
※1 立上げる高さによって変更
※2 基本セット内スライド管サイズ変更
※ 別途、「取付金具」が必要
基本セット
直管900 ※1
株式会社 さいかい産業
