西海産業 RS 4_ SHIRYO 6
技術資料

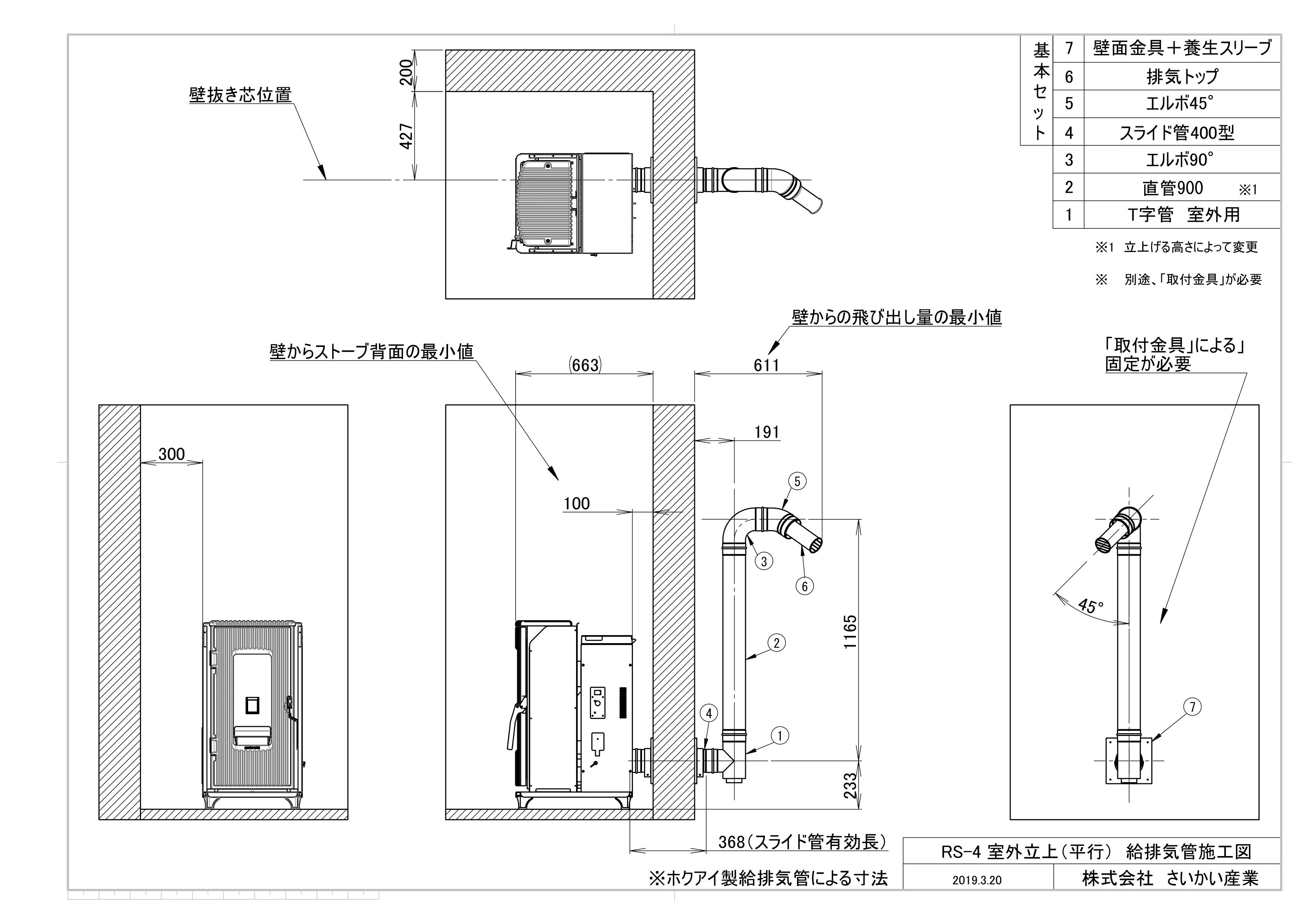

300 壁からの飛び出し量の最小値 663 100 1165 233 368（スライド管有効長） 191 611 壁からストーブ背面の最小値 2 5 3 6 1 4 45° 「取付金具」による」 固定が必要 7 200 427 壁抜き芯位置 7 6 5 4 3 2 1 壁面金具＋養生スリーブ 排気トップ エルボ45° スライド管400型 エルボ90° T字管　室外用 株式会社　さいかい産業 RS-4 室外立上（平行）　給排気管施工図 2019.3.20 ※ホクアイ製給排気管による寸法 ※1　立上げる高さによって変更 ※ 別途、「取付金具」が必要 基本セット 直管900　　※1
