西海産業 SS 10 SHIRYO 2
技術資料

1ページの技術資料

この資料について

メーカー: 西海産業
機種: SS 10 SHIRYO 2
資料種別: 技術資料
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

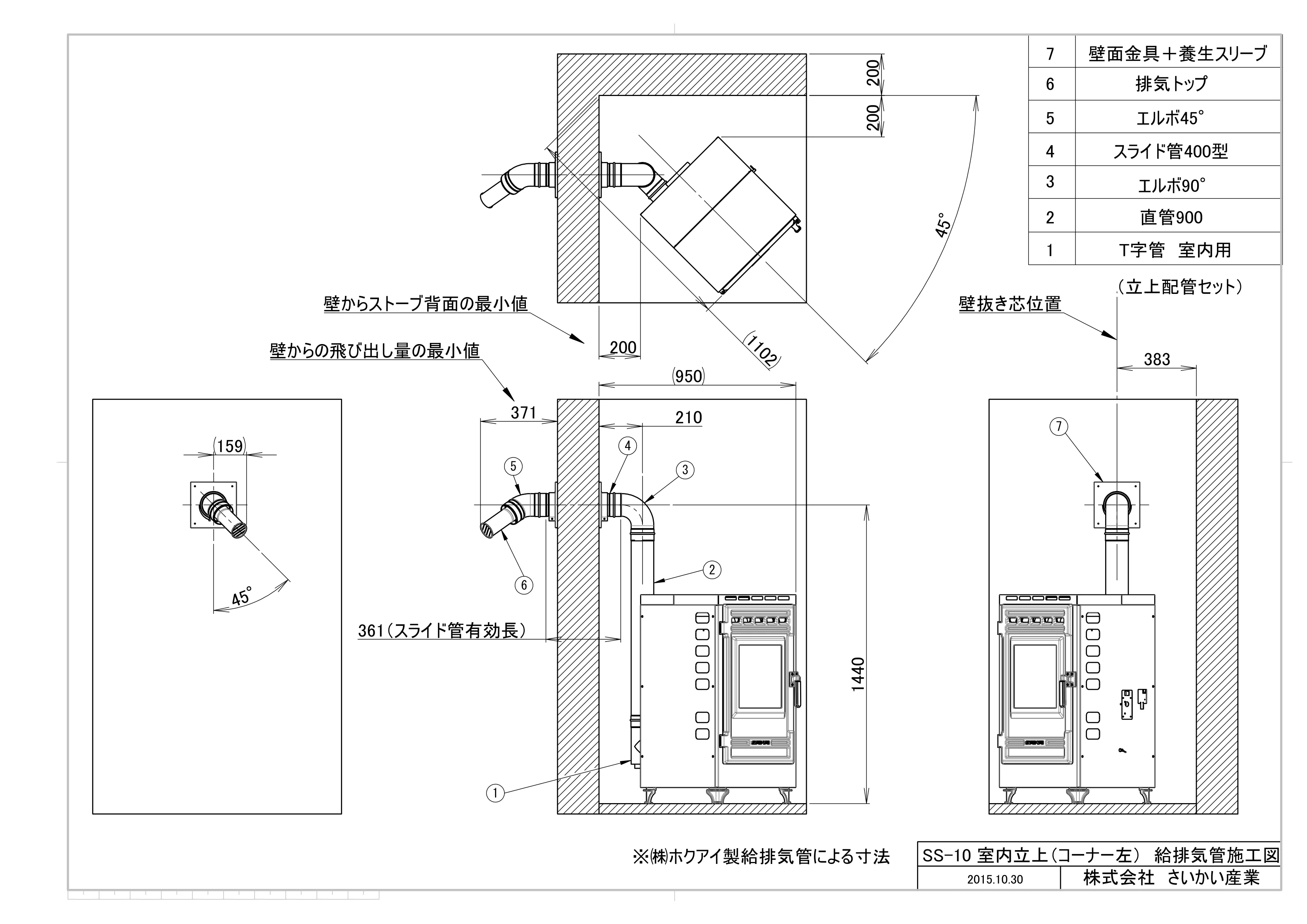

1440 210 361（スライド管有効長） 950 371 1 2 3 4 5 6 200 45° 1102 200 200 383 ※㈱ホクアイ製給排気管による寸法 7 45° 159 SS-10 室内立上（コーナー左）　給排気管施工図株式会社　さいかい産業 2015.10.30 壁面金具＋養生スリーブ排気トップエルボ45° スライド管400型エルボ90° 直管900 T字管　室内用 7 6 5 4 3 2 1 壁からの飛び出し量の最小値壁からストーブ背面の最小値（立上配管セット）壁抜き芯位置
