TECHNICAL DOCUMENT

西海産業 SS 10 SHIRYO 3
技術資料

1ページの技術資料

この資料について

メーカー: 西海産業
機種: SS 10 SHIRYO 3
資料種別: 技術資料
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

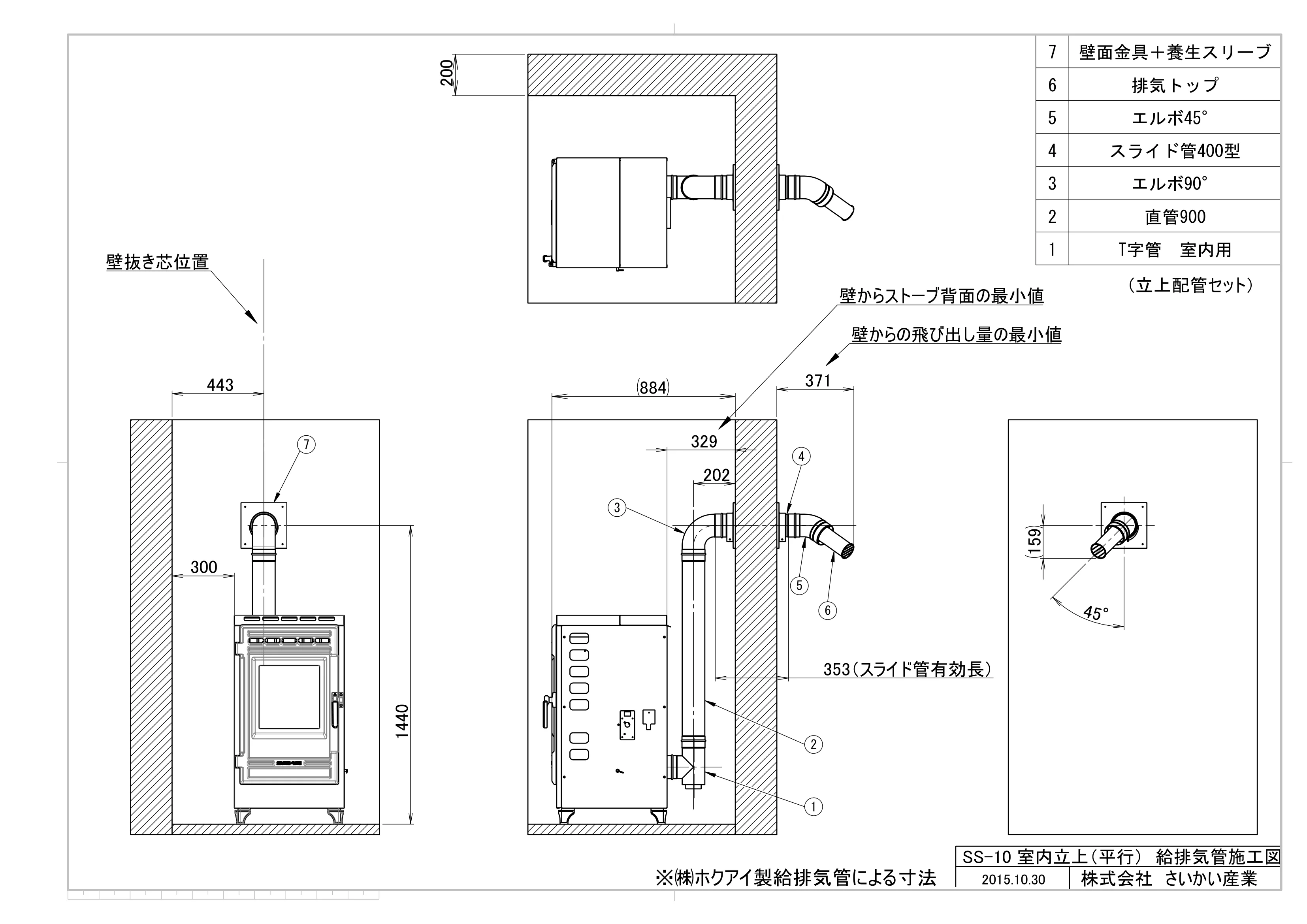

443 1440 300 7 202 353（スライド管有効長） 884 329 371 6 5 3 1 4 2 壁からストーブ背面の最小値 45° 159 株式会社　さいかい産業 SS-10 室内立上（平行）　給排気管施工図 200 壁からの飛び出し量の最小値 2015.10.30 ※㈱ホクアイ製給排気管による寸法（立上配管セット）壁抜き芯位置 7 壁面金具＋養生スリーブ 6 排気トップ 5 エルボ45° 4 スライド管400型 3 エルボ90° 2 直管900 1 T字管　室内用

PDFをダウンロード

この資料の原本（PDF）をダウンロードできます。

技術資料をPDFで開く
