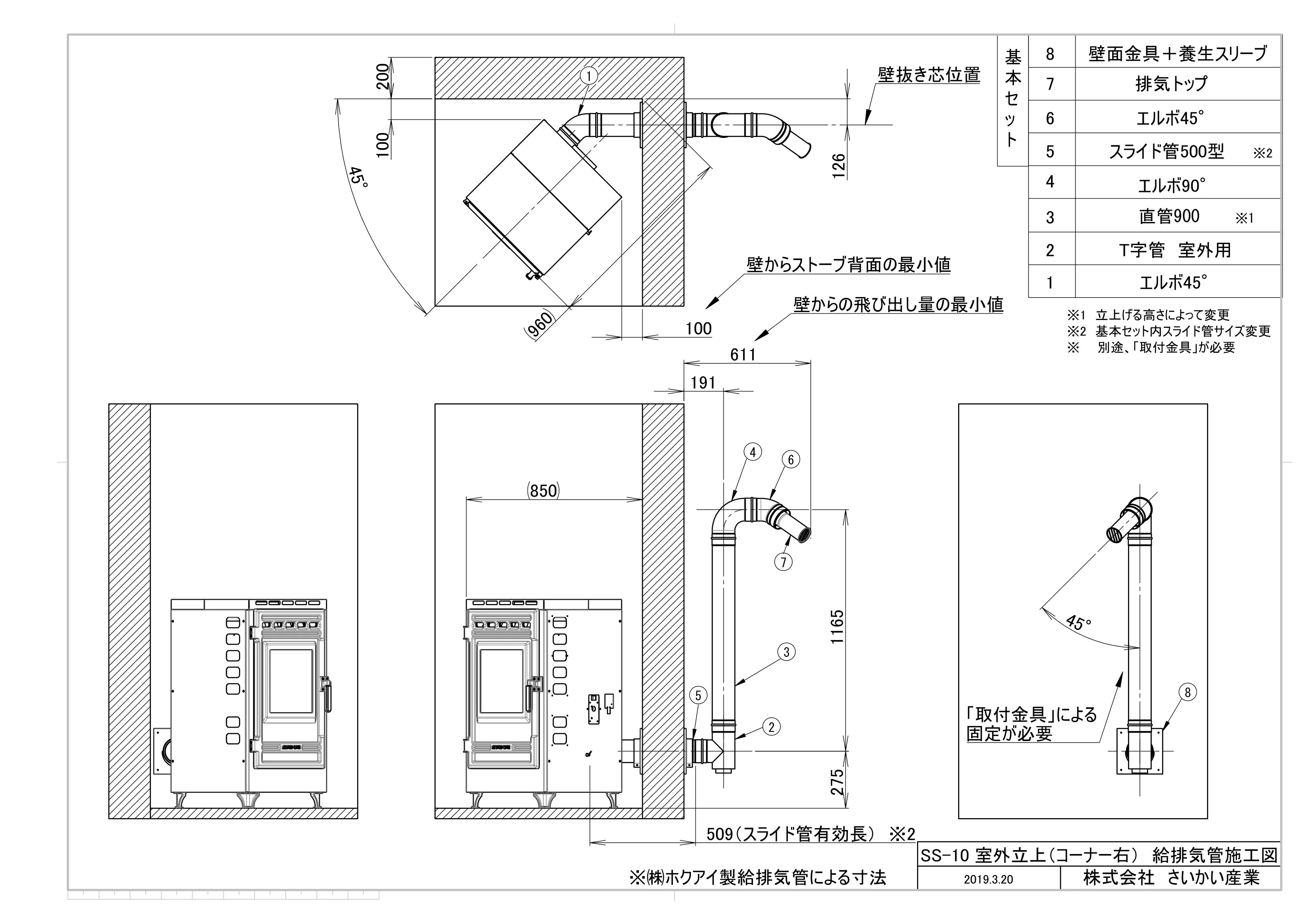

SS-10 室外立上（コーナー右） 給排気管施工図
株式会社 さいかい産業
2019.3.20
壁面金具＋養生スリーブ
排気トップ
エルボ45°
スライド管500型 ※2
エルボ90°
T字管 室外用
8
7
6
5
4
3
壁からの飛び出し量の最小値
壁からストーブ背面の最小値
エルボ45°
1
2
※㈱ホクアイ製給排気管による寸法
※1 立上げる高さによって変更
※2 基本セット内スライド管サイズ変更
※ 別途、「取付金具」が必要
基本セット
直管900 ※1
