240
1165
191
796
497（スライド管有効長） ※2
611
2
3
4
6
7
5
45°
8
「取付金具」による
固定が必要
45°
200
118
100
922
100
1
壁抜き芯位置

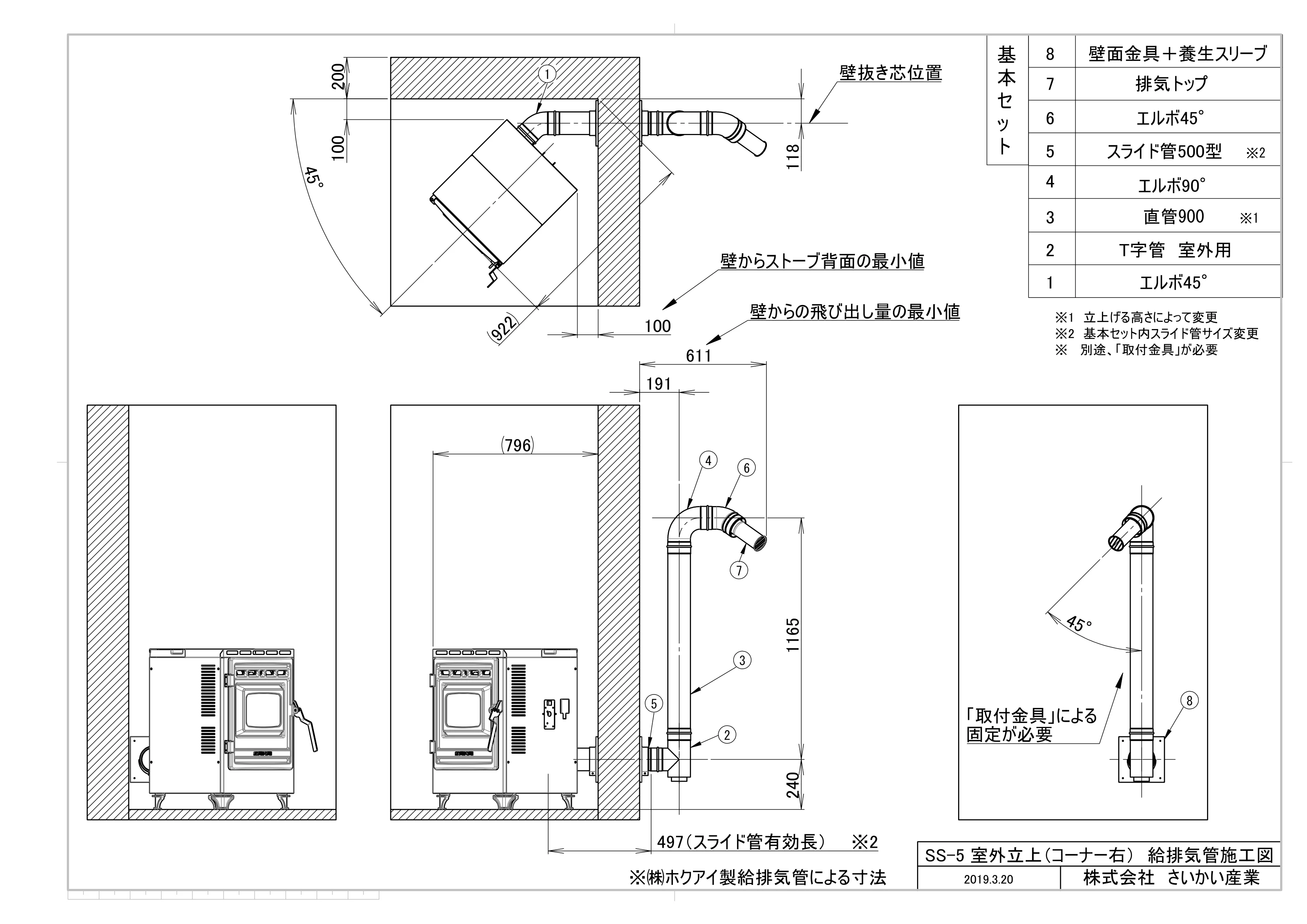

SS-5 室外立上（コーナー右） 給排気管施工図
株式会社 さいかい産業
2019.3.20
壁面金具＋養生スリーブ
排気トップ
エルボ45°
スライド管500型 ※2
エルボ90°
T字管 室外用
8
7
6
5
4
3
壁からの飛び出し量の最小値
壁からストーブ背面の最小値
エルボ45°
1
2
※㈱ホクアイ製給排気管による寸法
基本セット
※1 立上げる高さによって変更
※2 基本セット内スライド管サイズ変更
※ 別途、「取付金具」が必要
直管900 ※1
