技術資料

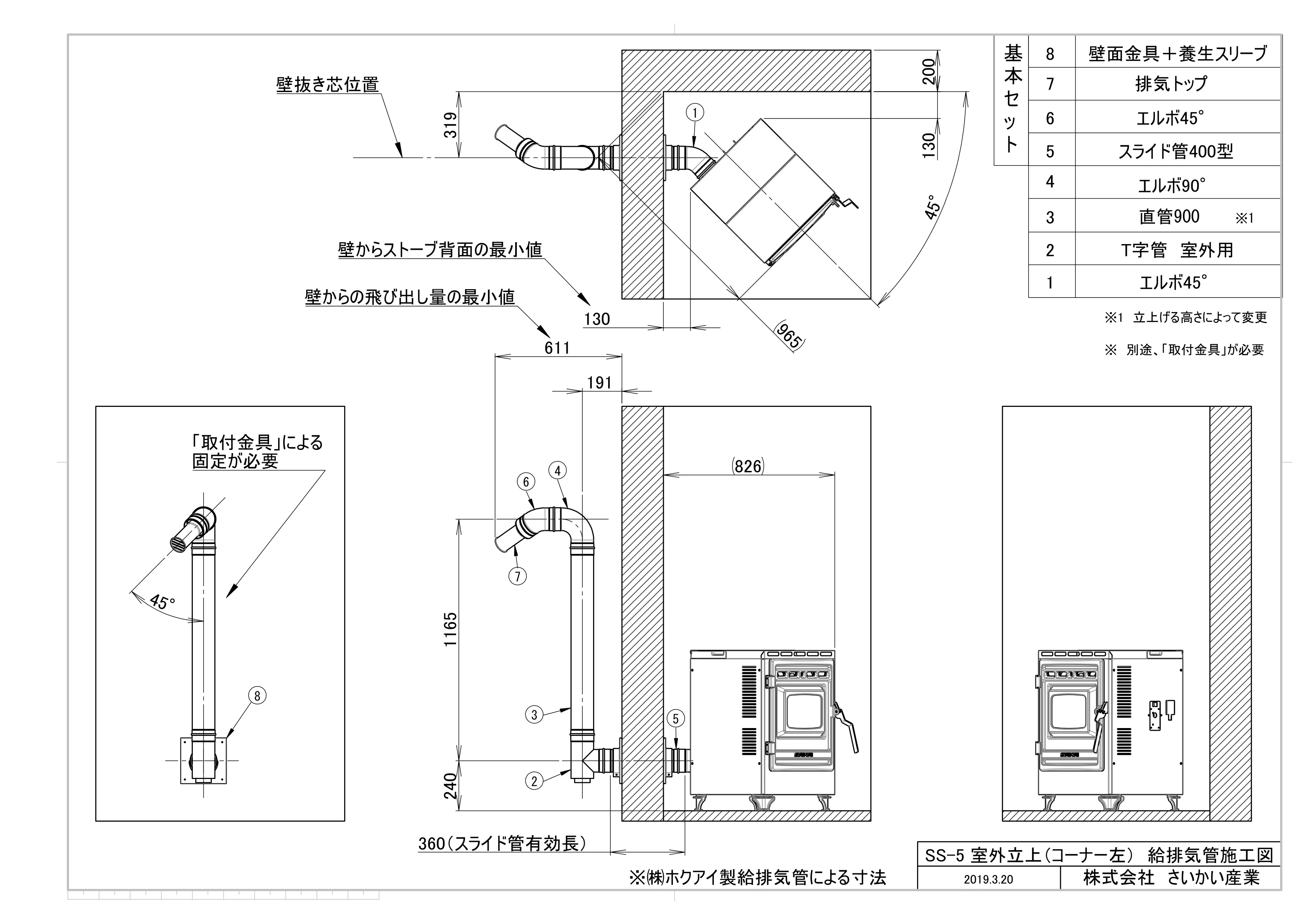

45° 8 「取付金具」による 固定が必要 191 240 1165 826 360（スライド管有効長） 611 7 6 4 3 2 5 200 45° 319 130 965 130 1 壁抜き芯位置 SS-5 室外立上（コーナー左）　給排気管施工図 株式会社　さいかい産業 壁面金具＋養生スリーブ 排気トップ エルボ45° スライド管400型 エルボ90° T字管　室外用 8 7 6 5 4 3 壁からの飛び出し量の最小値 壁からストーブ背面の最小値 エルボ45° 1 2 ※㈱ホクアイ製給排気管による寸法 ※1　立上げる高さによって変更 ※　別途、「取付金具」が必要 2019.3.20 基本セット 直管900　　※1
