技術資料

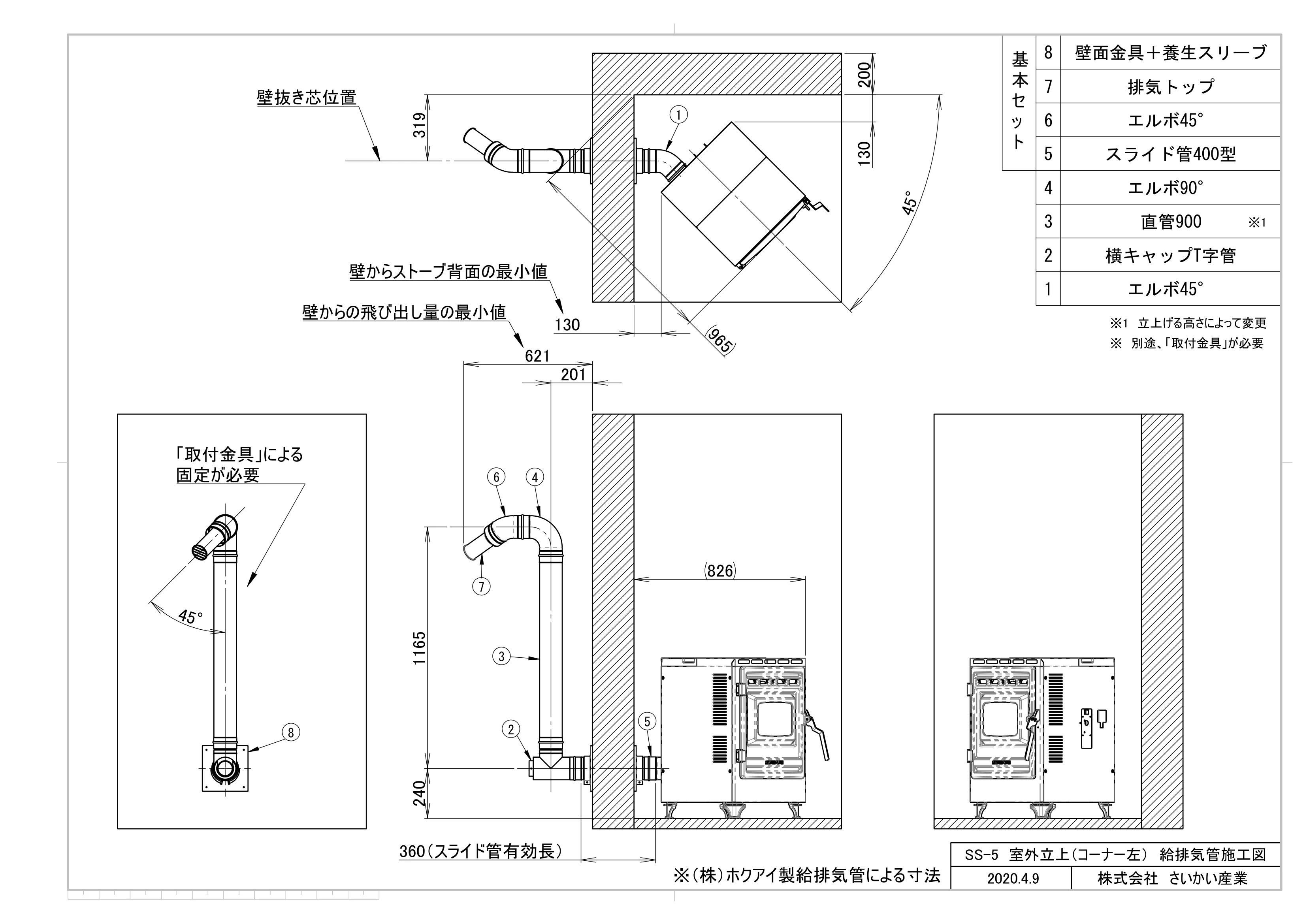

201 1165 240 360（スライド管有効長） 826 621 5 2 3 4 6 7 45° 「取付金具」による 固定が必要 8 130 319 200 130 45° 965 壁抜き芯位置 1 壁からの飛び出し量の最小値 壁からストーブ背面の最小値 SS-5　室外立上（コーナー左）　給排気管施工図 2020.4.9 株式会社　さいかい産業 ※（株）ホクアイ製給排気管による寸法 基本セット ※1　立上げる高さによって変更 ※　別途、「取付金具」が必要 ※1 8 壁面金具＋養生スリーブ 7 排気トップ 6 エルボ45° 5 スライド管400型 4 エルボ90° 3 直管900 2 横キャップT字管 1 エルボ45°
