TECHBOOK 33 FS
技術資料

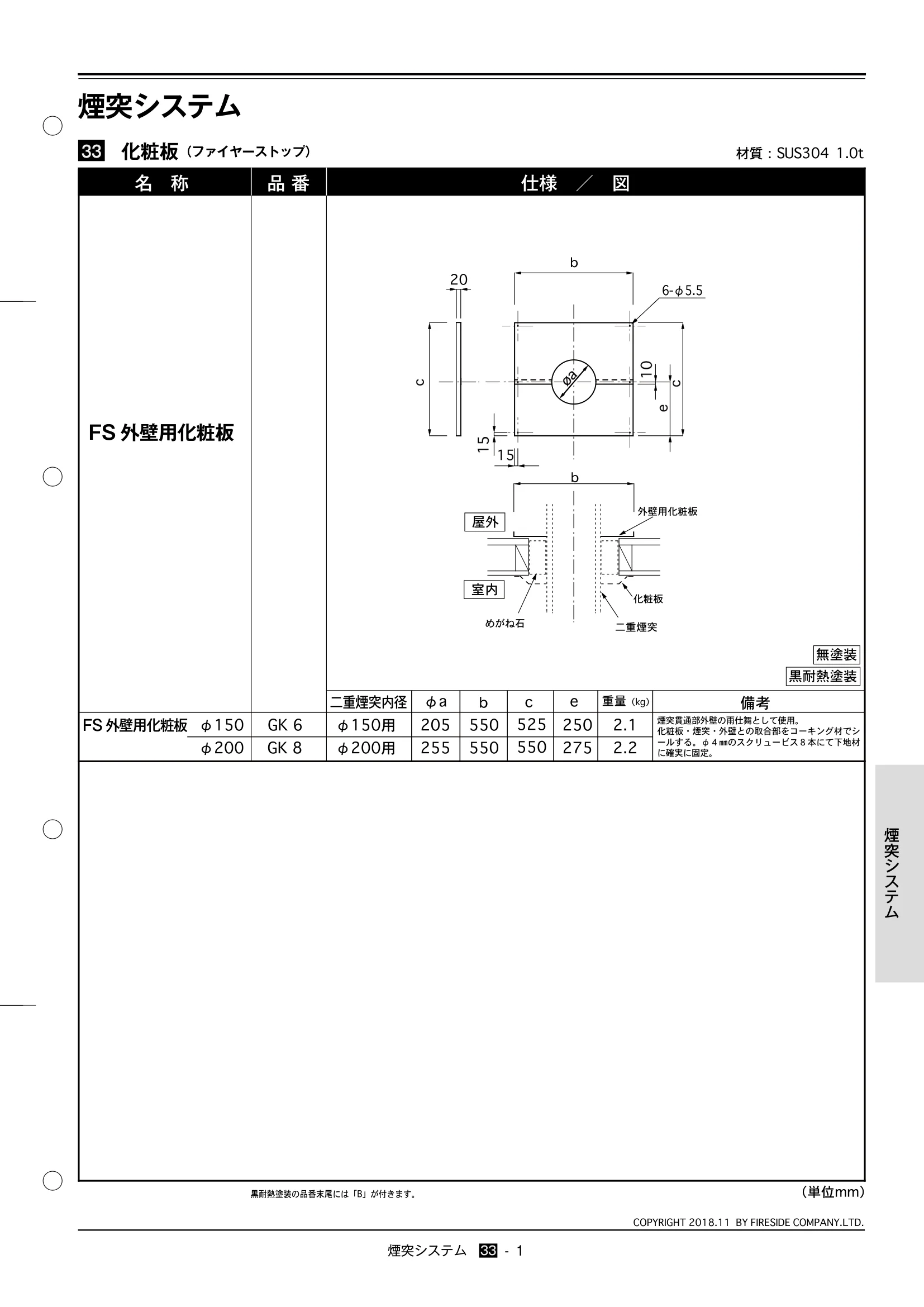

■ 煙突システム　33 - 1 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. FS 外壁用化粧板 材質：SUS304 1.0t FS 外壁用化粧板 煙突システム 名　称 仕様　／　図 品 番 ■ 33　化粧板（ファイヤーストップ） 二重煙突内径 二重煙突 煙突貫通部外壁の雨仕舞として使用。 化粧板・煙突・外壁との取合部をコーキング材でシ ールする。φ４㎜のスクリュービス８本にて下地材 に確実に固定。 6-φ5.5 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ ■ 煙突システム　33 - 2 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. 材質：SUS304 1.0t 化粧板 水平 化粧板 水平 化粧板 2 寸 化粧板 4 寸 化粧板 ２寸 化粧板 ４寸 煙突システム 名　称 仕様　／　図 品 番 ■ 33　化粧板（ファイヤーストップ） 二重煙突内径 二重煙突内径 二重煙突内径 φ４㎜のスクリュービス８本にて下地材に確実に固定。 φ４㎜のスクリュービス８本にて下地材に確実に固定。 φ４㎜のスクリュービス８本にて下地材に確実に固定。 10 10 10 10 10 10 8-φ5 8-φ5 8-φ5 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ ■ 煙突システム　33 - 3 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. 材質：SUS304 1.0t 6 化粧板 ６寸 化粧板 ６寸 化粧板 ８寸 化粧板 10 寸 化粧板 ８寸 化粧板 10 寸 煙突システム 名　称 仕様　／　図 品 番 ■ 33　化粧板（ファイヤーストップ） 二重煙突内径 二重煙突内径 二重煙突内径 φ４㎜のスクリュービス８本にて下地材に確実に固定。 φ４㎜のスクリュービス８本にて下地材に確実に固定。 φ４㎜のスクリュービス８本にて下地材に確実に固定。 10 10 10 10 10 10 8-φ5 8-φ5 8-φ5 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ ■ 煙突システム　33 - 4 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. 材質：SUS304 1.5t フラット化粧板 フラット化粧板 フラット化粧板 煙突システム 名　称 仕様　／　図 品 番 ■ 33　化粧板（ファイヤーストップ） 二重煙突内径 φ４㎜のスクリュービス ８本にて下地材に確実に 固定。 15 15 8-φ5 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯
