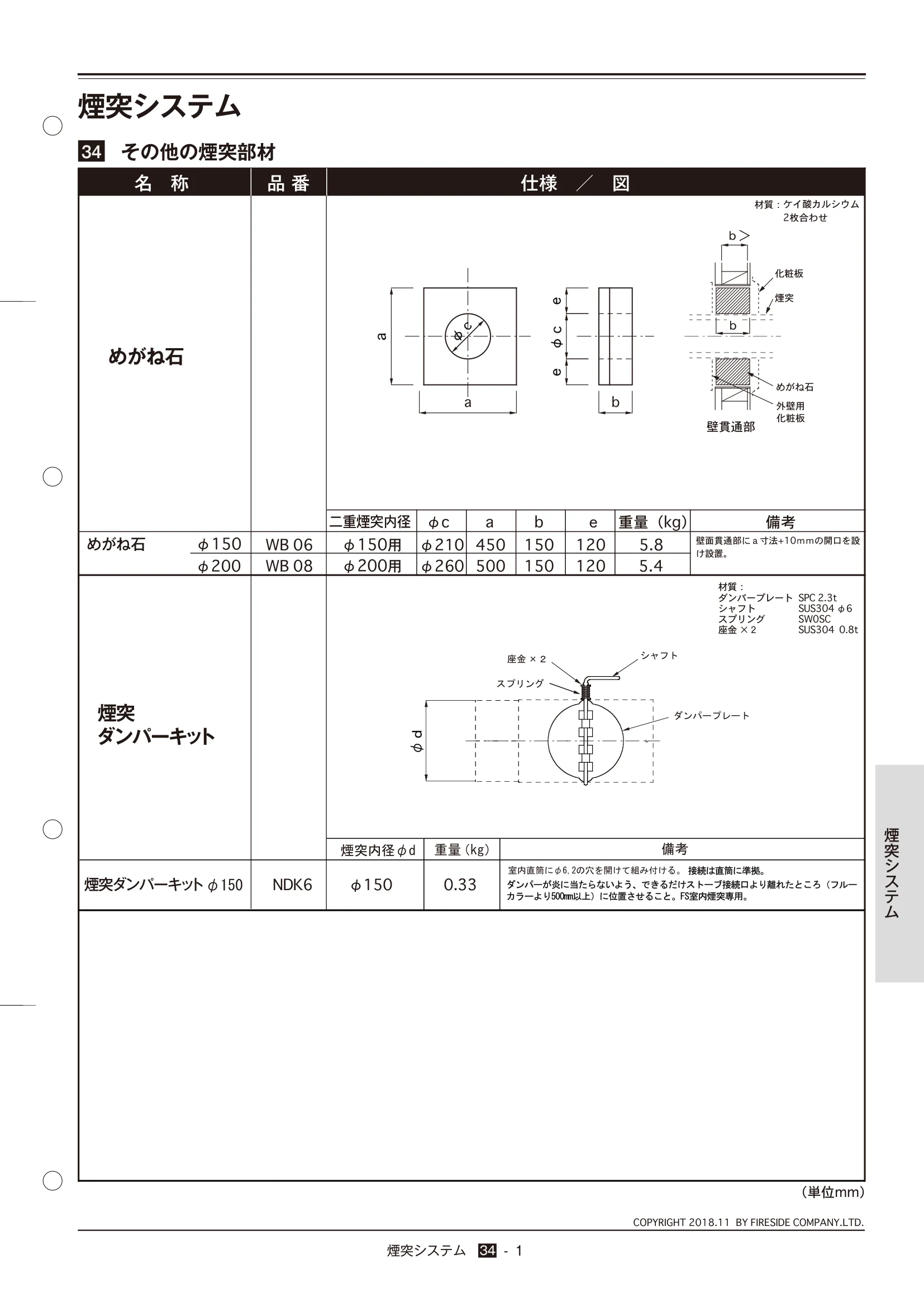

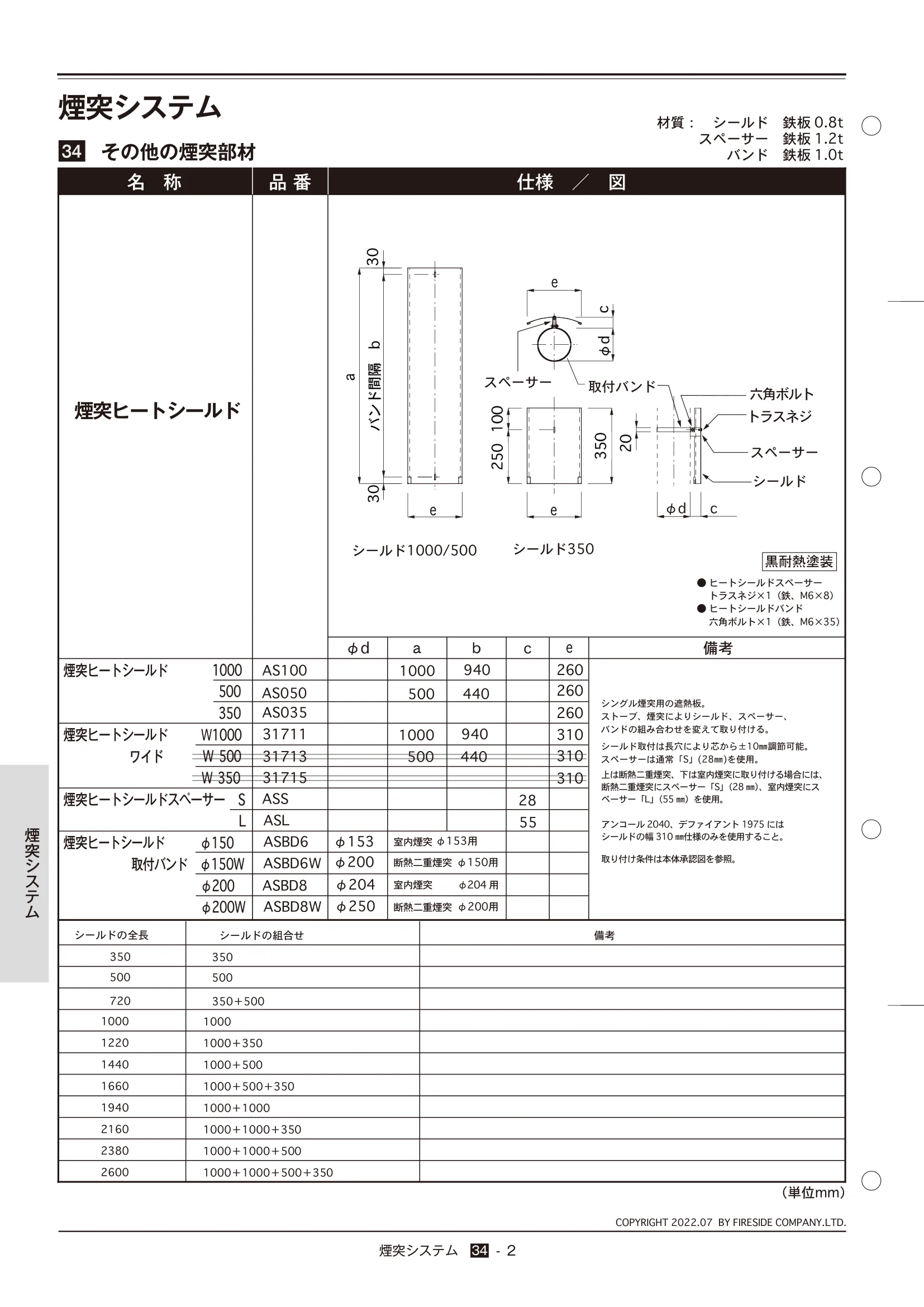

めがね石 めがね石 煙突システム 名　称 仕様　／　図 品 番 煙突 ダンパーキット 煙突ダンパーキット NDK6 φ150 0.33 ■ 34　その他の煙突部材 二重煙突内径 材質： 材質： ダンパープレート シャフト スプリング 座金×２ SPC 2.3t SUS304 φ6 SW0SC SUS304 0.8t ダンパーが炎に当たらないよう、できるだけストーブ接続口より離れたところ（フルー カラーより500mm以上）に位置させること。FS室内煙突専用。 接続は直筒に準拠。 ■ 煙突システム　34 - 1 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ 材質：　シールド　鉄板0.8t スペーサー　鉄板1.2t バンド　鉄板1.0t 煙突ヒートシールド 煙突ヒートシールド 　 1000 500 350 煙突ヒートシールド 　 W1000 ワイド 　 W 500 W 350 煙突ヒートシールドスペーサー S L 煙突ヒートシールド 　　 φ150 取付バンド φ150W φ200 φ200W 煙突システム 名　称 仕様　／　図 品 番 ■ 34　その他の煙突部材 上は断熱二重煙突、下は室内煙突に取り付ける場合には、 断熱二重煙突にスペーサー「S」（28 ㎜）、室内煙突にス ペーサー「L」（55 ㎜）を使用。 アンコール2040、デファイアント1975 には シールドの幅310 ㎜仕様のみを使用すること。 取り付け条件は本体承認図を参照。 断熱二重煙突 室内煙突 室内煙突 φ204 用 断熱二重煙突 260 260 260 310 310 310 31711 31713 31715 eeee トラスネジ 六角ボルト ● ヒートシールドスペーサー トラスネジ×1（鉄、M6×8） ● ヒートシールドバンド 六角ボルト×1（鉄、M6×35） ■ 煙突システム　34 - 2 COPYRIGHT 2022.07 BY FIRESIDE COMPANY.LTD. NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯
