TECHBOOK 45 OFFSET（2022年版）
技術資料

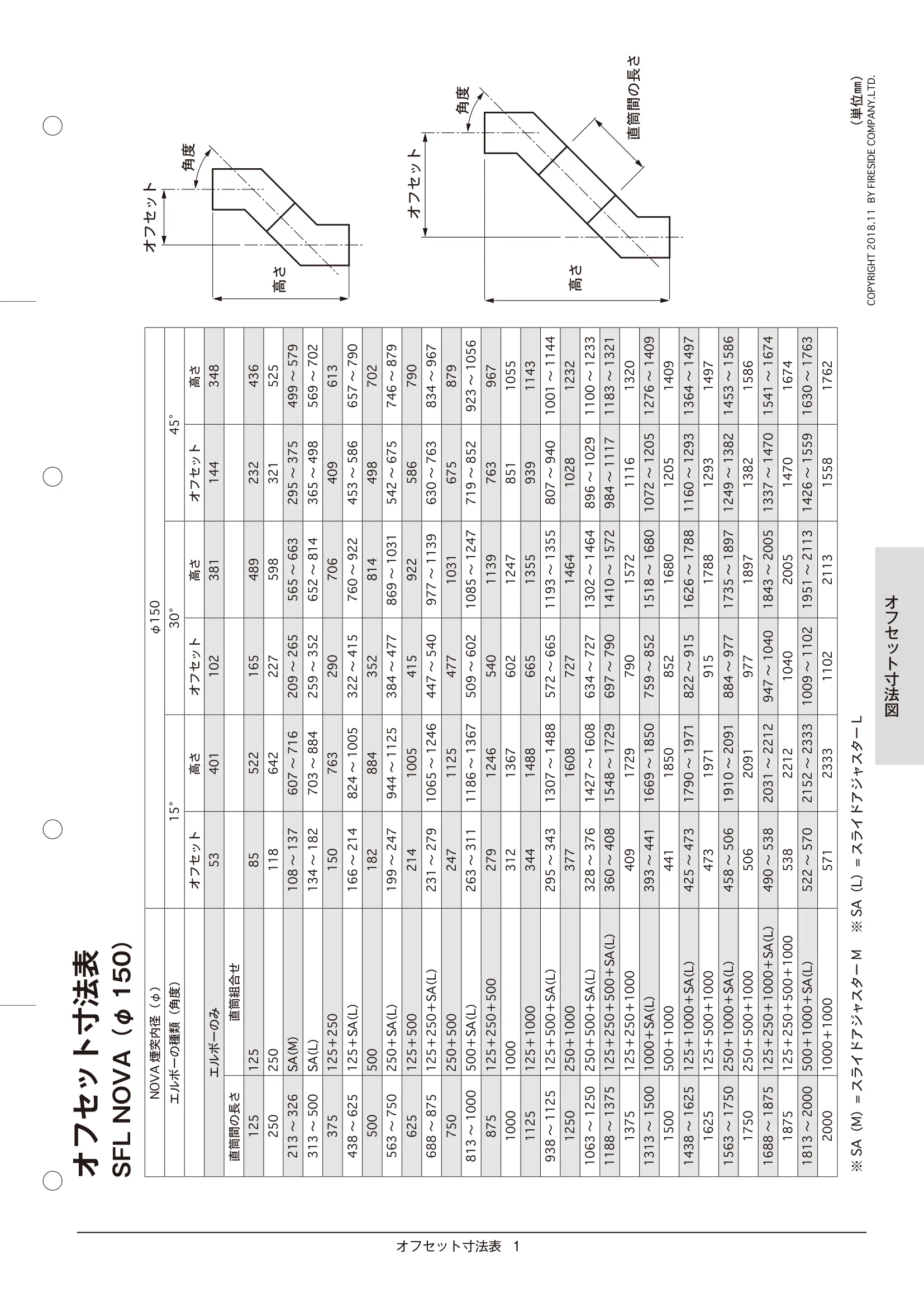

オフセット寸法表 オフセット寸法表 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. 価格表煙突施工参考図オフセット寸法図◯◯◯◯ オフセット寸法表1 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. （単位㎜） SFL NOVA（φ 150） NOVA 煙突内径（φ） φ150 エルボーの種類（角度） 15° 30° 45° オフセット 高さ オフセット 高さ オフセット 高さ エルボーのみ 53 401 102 381 144 348 直筒間の長さ 直筒組合せ 125 125 85 522 165 489 232 436 250 250 118 642 227 598 321 525 213 〜326 SA（M） 108 〜137 607 〜716 209 〜265 565 〜663 295 〜375 499 〜579 313 〜500 SA（L） 134 〜182 703 〜884 259 〜352 652 〜814 365 〜498 569 〜702 375 125＋250 150 763 290 706 409 613 438 〜625 125＋SA（L） 166 〜214 824 〜1005 322 〜415 760 〜922 453 〜586 657 〜790 500 500 182 884 352 814 498 702 563 〜750 250＋SA（L） 199 〜247 944 〜1125 384 〜477 869 〜1031 542 〜675 746 〜879 625 125＋500 214 1005 415 922 586 790 688 〜875 125＋250＋SA（L） 231 〜279 1065 〜1246 447 〜540 977 〜1139 630 〜763 834 〜967 750 250＋500 247 1125 477 1031 675 879 813 〜1000 500＋SA（L） 263 〜311 1186 〜1367 509 〜602 1085 〜1247 719 〜852 923 〜1056 875 125＋250＋500 279 1246 540 1139 763 967 1000 1000 312 1367 602 1247 851 1055 1125 125＋1000 344 1488 665 1355 939 1143 938 〜1125 125＋500＋SA（L） 295 〜343 1307 〜1488 572 〜665 1193 〜1355 807 〜940 1001 〜1144 1250 250＋1000 377 1608 727 1464 1028 1232 1063 〜1250 250＋500＋SA（L） 328 〜376 1427 〜1608 634 〜727 1302 〜1464 896 〜1029 1100 〜1233 1188 〜1375 125＋250＋500＋SA（L） 360 〜408 1548 〜1729 697 〜790 1410 〜1572 984 〜1117 1183 〜1321 1375 125＋250＋1000 409 1729 790 1572 1116 1320 1313 〜1500 1000＋SA（L） 393 〜441 1669 〜1850 759 〜852 1518 〜1680 1072 〜1205 1276 〜1409 1500 500＋1000 441 1850 852 1680 1205 1409 1438 〜1625 125＋1000＋SA（L） 425 〜473 1790 〜1971 822 〜915 1626 〜1788 1160 〜1293 1364 〜1497 1625 125＋500＋1000 473 1971 915 1788 1293 1497 1563 〜1750 250＋1000＋SA（L） 458 〜506 1910 〜2091 884 〜977 1735 〜1897 1249 〜1382 1453 〜1586 1750 250＋500＋1000 506 2091 977 1897 1382 1586 1688 〜1875 125＋250＋1000＋SA（L） 490 〜538 2031 〜2212 947 〜1040 1843 〜2005 1337 〜1470 1541 〜1674 1875 125＋250＋500＋1000 538 2212 1040 2005 1470 1674 1813 〜2000 500＋1000＋SA（L） 522 〜570 2152 〜2333 1009 〜1102 1951 〜2113 1426 〜1559 1630 〜1763 2000 1000＋1000 571 2333 1102 2113 1558 1762 ※ SA（M）= スライドアジャスターM ※ SA（L）= スライドアジャスターL 高さ 高さ 直筒間の長さ オフセット オフセット 角度 角度 オフセット寸法表 価格表煙突施工参考図オフセット寸法図◯◯◯◯ オフセット寸法表2 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. （単位㎜） SFL NOVA（φ 200） NOVA 煙突内径（φ） φ200 エルボーの種類（角度） 15° 30° 45° オフセット 高さ オフセット 高さ オフセット 高さ エルボーのみ 58 440 112 418 158 382 直筒間の長さ 直筒組合せ 125 125 90 561 175 526 246 470 250 250 123 681 237 635 335 559 300 〜400 SA（M） 136〜162 730〜826 262〜312 678〜764 370〜441 594〜665 370 〜545 SA（L） 154〜199 797〜966 297〜385 738〜890 420〜543 644〜767 375 125＋250 155 802 300 743 423 647 495 〜670 125＋SA（L） 186〜231 918〜1087 360〜448 846〜998 508〜631 732〜855 500 500 187 923 362 851 512 736 620 〜795 250＋SA（L） 219〜264 1038〜1207 422〜510 955〜1107 597〜720 821〜944 625 125＋500 219 1044 425 959 600 824 745 〜920 125＋250＋SA（L） 251〜296 1159〜1328 485〜573 1063〜1215 685〜808 909〜1032 750 250＋500 252 1164 487 1068 689 913 870 〜1045 500＋SA（L） 283〜328 1280〜1449 547〜635 1171〜1323 774〜897 998〜1121 875 125＋250＋500 284 1285 550 1176 777 1001 1000 1000 317 1406 612 1284 865 1089 1125 125＋1000 349 1527 675 1392 953 1177 995 〜1170 125＋500＋SA（L） 315〜360 1401〜1570 610〜698 1279〜1431 862〜985 1086〜1209 1250 250＋1000 382 1647 737 1501 1042 1266 1120 〜1295 250＋500＋SA（L） 348〜393 1521〜1690 672〜760 1388〜1540 951〜1074 1175〜1298 1245 〜1420 125＋250＋500＋SA（L） 380〜425 1642〜1811 735〜823 1496〜1648 1039〜1162 1263〜1386 1375 125＋250＋1000 414 1768 800 1609 1130 1354 1370 〜1545 1000＋SA（L） 413〜458 1763〜1932 797〜885 1604〜1756 1127〜1250 1351〜1474 1500 500＋1000 446 1889 862 1717 1219 1443 1495 〜1670 125＋1000＋SA（L） 445〜490 1884〜2053 860〜948 1712〜1864 1215〜1338 1439〜1562 1625 125＋500＋1000 478 2010 925 1825 1307 1531 1620 〜1795 250＋1000＋SA（L） 478〜523 2004〜2173 922〜1010 1821〜1973 1304〜1427 1528〜1651 1750 250＋500＋1000 511 2130 987 1934 1396 1620 1745 〜1920 125＋250＋1000＋SA（L） 510〜555 2125〜2294 985〜1073 1929〜2081 1392〜1515 1616〜1739 1875 125＋250＋500＋1000 543 2251 1050 2042 1484 1708 1870 〜2045 500＋1000＋SA（L） 542〜587 2246〜2415 1047〜1135 2037〜2189 1481〜1604 1705〜1828 2000 1000＋1000 576 2372 1112 2150 1572 1796 ※ SA（M）= スライドアジャスターM ※ SA（L）= スライドアジャスターL 高さ 高さ 直筒間の長さ オフセット オフセット 角度 角度 オフセット寸法表 価格表煙突施工参考図オフセット寸法図◯◯◯◯ オフセット寸法表3 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. （単位㎜） ファイヤーサイド室内煙突 煙突内径（φ） φ 150 φ 200 エルボーの種類（角度） 30° 45° 30° 45° オフセット 高さ オフセット 高さ オフセット 高さ オフセット 高さ エルボーのみ 150 560 212 512 200 746 283 683 直筒間の長さ 直筒組合せ 250 250 275 776 389 689 325 963 460 860 500 500 400 993 566 866 450 1179 636 1036 380 〜550 250＋自在直筒300 340 〜425 889 〜1036 481 〜601 781 〜901 390〜475 1075 〜1223 552 〜672 952 〜1072 580 〜750 250＋自在直筒500 440 〜525 1062 〜1210 622 〜742 922 〜1042 490 〜575 1248〜1396 693 〜813 1093 〜1213 630 〜1000 500＋自在直筒500 465 〜650 1105 〜1426 658 〜919 958 〜1219 515 〜700 1292 〜1612 728 〜990 1128 〜1390 750 250＋500 525 1209 742 1042 575 1396 813 1213 880 〜1250 250＋500＋自在直筒500 590 〜775 1322 〜1642 834 〜1096 1134 〜1396 640 〜825 1509 〜1829 905 〜1167 1305 〜1567 1000 1000 650 1426 919 1219 700 1612 990 1390 1130 〜1500 1000＋自在直筒500 715 〜900 1538 〜1859 1011 〜1273 1311 〜1573 765 〜950 1725 〜2045 1082 〜1344 1482 〜1744 1250 250＋1000 775 1642 1096 1396 825 1829 1167 1567 1380 〜1750 250＋1000＋自在直筒500 840 〜1025 1755 〜2075 1188 〜1450 1488 〜1750 890 〜1075 1942 〜2262 1259 〜1520 1659 〜1920 1500 500＋1000 900 1859 1273 1573 950 2045 1344 1744 1630 〜2000 500＋1000＋自在直筒500 965 〜1150 1971 〜2292 1365 〜1626 1665 〜1926 1015 〜1200 2158 〜2478 1435 〜1697 1835 〜2097 1750 250＋500＋1000 1025 2075 1450 1750 1075 2262 1520 1920 1880 〜2250 250＋500＋1000＋自在直筒500 1090 〜1275 2188 〜2508 1541 〜1803 1841 〜2103 1140 〜1325 2375 〜2695 1612 〜1874 2012 〜2274 2000 1000＋1000 1150 2292 1626 1926 1200 2478 1697 2097 2130 〜2500 1000＋1000＋自在直筒500 1215 〜1400 2404 〜2725 1718 〜1980 2018 〜2280 1265 〜1450 2591 〜2911 1789 〜2051 2189 〜2451 高さ オフセット 角度 高さ 直筒間の長さ オフセット 角度 オフセット寸法表 価格表煙突施工参考図オフセット寸法図◯◯◯◯ COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. （単位㎜）
