TECHBOOK CHIMNEYPLAN（2022年版）
技術資料

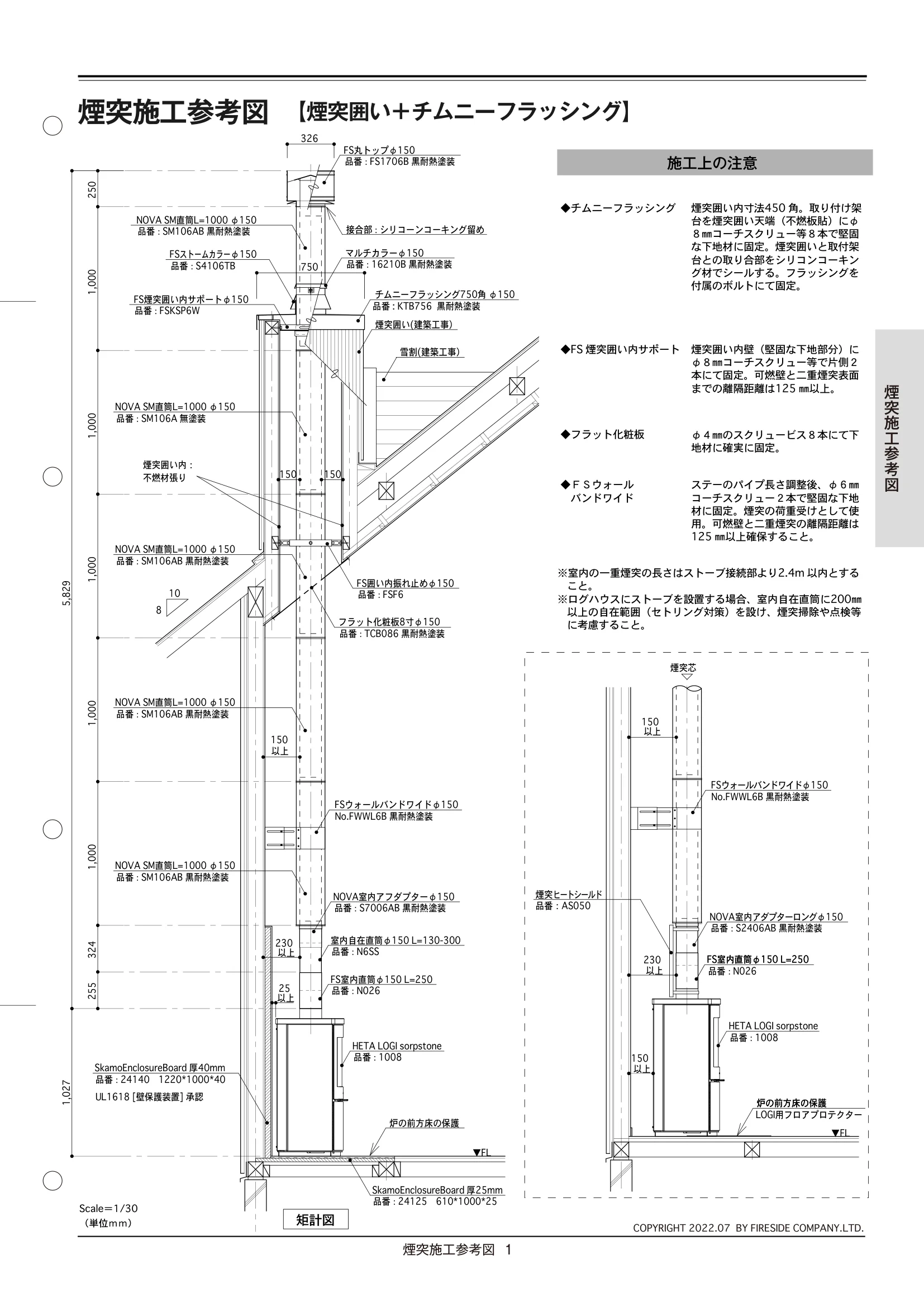

COPYRIGHT 2021.10 BY FIRESIDE COMPANY.LTD. 煙突施工参考図 煙突施工参考図 価格表煙突施工参考図オフセット寸法図◯◯◯◯ 煙突施工参考図　1 COPYRIGHT 2022.07 BY FIRESIDE COMPANY.LTD. 10 8 雪割(建築工事） FS丸トップφ150 接合部：シリコーンコーキング留め マルチカラーφ150 炉の前方床の保護 HETA LOGI sorpstone 煙突囲い(建築工事） FS囲い内振れ止めφ150 FSウォールバンドワイドφ150 NOVA室内アフダプターφ150 FS室内直筒φ150 L=250 室内自在直筒φ150 L=130-300 750 FS煙突囲い内サポートφ150 チムニーフラッシング750角 φ150 324 1,000 1,000 1,000 1,000 1,000 250 炉の前方床の保護 炉の前方床の保護 HETA LOGI sorpstone FSウォールバンドワイドφ150 FS室内直筒φ150 L=250 FS室内直筒φ150 L=250 煙突芯 NOVA室内アダプターロングφ150 矩計図 230 150 150 150 25 NOVA SM直筒L=1000 φ150 NOVA SM直筒L=1000 φ150 NOVA SM直筒L=1000 φ150 不燃材張り 煙突囲い内： NOVA SM直筒L=1000 φ150 150 150 NOVA SM直筒L=1000 φ150 FSストームカラーφ150 SkamoEnclosureBoard 厚40mm SkamoEnclosureBoard 厚25mm 255 5,829 1,027 230 煙突ヒートシールド フラット化粧板8寸φ150 （単位ｍｍ） Scale＝1/30 326 ▼FL ▼FL 品番：FS1706B 黒耐熱塗装 品番：16210B 黒耐熱塗装 No.FWWL6B 黒耐熱塗装 品番：FSKSP6W 品番 : KTB756 黒耐熱塗装 品番：TCB086 黒耐熱塗装 品番：1008 品番：N026 品番：N6SS 品番：FSF6 品番：S7006AB 黒耐熱塗装 No.FWWL6B 黒耐熱塗装 品番：1008 品番：N026 品番：S2406AB 黒耐熱塗装 以上 以上 以上 以上 以上 品番：SM106AB 黒耐熱塗装 品番：SM106AB 黒耐熱塗装 品番：SM106A 無塗装 品番：SM106AB 黒耐熱塗装 品番：S4106TB 品番：SM106AB 黒耐熱塗装 UL1618 [壁保護装置] 承認 品番：24125　610*1000*25 LOGI用フロアプロテクター 以上 品番：AS050 品番：24140　1220*1000*40 煙突施工参考図　【煙突囲い＋チムニーフラッシング】 施工上の注意 煙突囲い内寸法450 角。取り付け架 台を煙突囲い天端（不燃板貼）にφ ８㎜コーチスクリュー等８本で堅固 な下地材に固定。煙突囲いと取付架 台との取り合部をシリコンコーキン グ材でシールする。フラッシングを 付属のボルトにて固定。 φ４㎜のスクリュービス８本にて下 地材に確実に固定。 ◆チムニーフラッシング ◆FS 煙突囲い内サポート ◆フラット化粧板 ◆ＦＳウォール バンドワイド ステーのパイプ長さ調整後、φ６㎜ コーチスクリュー２本で堅固な下地 材に固定。煙突の荷重受けとして使 用。可燃壁と二重煙突の離隔距離は 125 ㎜以上確保すること。 ※室内の一重煙突の長さはストーブ接続部より2.4m 以内とする こと。 ※ログハウスにストーブを設置する場合、室内自在直筒に200㎜ 以上の自在範囲（セトリング対策）を設け、煙突掃除や点検等 に考慮すること。 煙突囲い内壁（堅固な下地部分）に φ８㎜コーチスクリュー等で片側２ 本にて固定。可燃壁と二重煙突表面 までの離隔距離は125 ㎜以上。 価格表煙突施工参考図オフセット寸法図◯◯◯◯ 煙突施工参考図　2 COPYRIGHT 2021.10 BY FIRESIDE COMPANY.LTD. NOVA SMロッキングプラグφ150 品番：S9106AB 黒耐熱塗装 NOVAチャンネルブラケットCB3 品番：S620 黒耐熱塗装 NOVA SM90°T φ150 品番：SM906AB 黒耐熱塗装 NOVA室内アダプターφ150 品番:S7006AB 黒耐熱塗装 品番：TCB006 黒耐熱塗装 化粧板水平φ150 炉の前方床の保護 構造下地補強 不燃材張り HETA Ambition 品番：1800 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 品番：FWWL6B 黒耐熱塗装 FSウォールバンドワイドφ150 NOVA SM直筒L=500 φ150 品番：SM056AB 黒耐熱塗装 品番：SM456AB 黒耐熱塗装 品番：SM456AB 黒耐熱塗装 NOVA SM45°エルボーφ150 NOVA SM45°エルボーφ150 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 以上 150 以上 150 以上 150 品番：FWWL6B 黒耐熱塗装 FSウォールバンドワイドφ150 310 1,000 1,000 1,000 821.5 205 145 1,000 500 702 5,347 NOVAラウンドトップφ150 品番：S3106AB 黒耐熱塗装 NOVA SM直筒L=500 φ150 品番：SM056AB 黒耐熱塗装 二つ割バンドφ150 品番：BD06W 最低600以上 棟から3ｍ以内の場合 ルーフプレイスキット 品番：RBS ルーフブレスパイプ15 品番：RBP15 以上 300 50 500 FSウォールサポートバンドφ150 品番：83456 黒耐熱塗装 めがね石φ150 品番：WB06 ケイ酸カルシウム板 品番：GK6 FS外壁用化粧板φ150 NOVA SM直筒L=1000 φ150 品番：SM106AB 黒耐熱塗装 品番：SM056AB 黒耐熱塗装 NOVA SM直筒L=500 φ150 品番：SM056AB 黒耐熱塗装 NOVA SM直筒L=500 φ150 ▼FL （単位ｍｍ） Scale＝1/30 煙突施工参考図　【煙突背面だし＋45°エルボー オフセット煙突】 矩計図 施工上の注意 屋根面より1.5m 以上立ち上がる煙 突に使用。 屋根材を葺く前に固定プレートを野 地板の上から堅固な下地材にφ８㎜ コーチスクリュー等４本にて固定。 雨じまい、防水等は建築専門業者へ 依頼をすること。 φ４㎜のスクリュービス８本にて下 地材に確実に固定。 ◆ルーフブレイスキット ◆FSウォールバンドワイド ◆化粧板 ◆外壁用化粧板 φ４㎜のスクリュービス６本にて 下地材に確実に固定。 壁と煙突との取合、合わせ部をシ リコンコーキング材でシールする。 ◆NOVA チャンネルブラケット φ４㎜のスクリュービス６本にて 下地材に確実に固定。 壁と煙突との取合、合わせ部をシ リコンコーキング材でシールする。 φ８㎜コーチスクリュー等４本で堅 固な下地材に確実に固定。 可燃壁と二重煙突表面の離隔距離は 125 ㎜以上。 ※煙突の横引き距離は１m 以内とする。 価格表煙突施工参考図オフセット寸法図◯◯◯◯ 煙突施工参考図　3 COPYRIGHT 2022.07 BY FIRESIDE COMPANY.LTD. 室内自在直筒φ150 L=130-300 NOVA室内アダプターφ150 接合部 : シリコンコーキング留め 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 品番：S7006AB 黒耐熱塗装 品番：N6SS FSストームカラーφ150 品番 : S4106TB マルチカラーφ150 品番：16210B 黒耐熱塗装 ステンレスフラッシング2寸(※)φ150 ステンレスフラッシング2寸(※)φ150 ※特注対応品 黒耐熱塗装 ループサポートφ150用 品番：FSRS6 無塗装 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 フラット化粧板水平φ150 品番：NF006 黒耐熱塗装 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 FS室内直筒φ150 L=250 品番：N026 ワカフレックス 品番：568802 PIB製防水シート SkamoEnclosureBoard 品番：24140 ▼FL ▼FL ワカフレックス 品番 : 568802 1,275 5,829 250 1,000 1,000 1,000 1,000 1,000 324 255 煙突囲い内： 不燃材張り 化粧板水平φ150 品番：TCB006 黒耐熱塗装 煙突囲い内： 不燃材張り FS丸トップφ150 品番：FS1706B 黒耐熱塗装 150 150 150 150 150 150 150 150 FSウォールバンドワイドφ150 品番：FWWS6 無塗装 HETA NORN sorpstone+oven 品番：5218 化粧板2寸φ150 品番：TCB026 黒耐熱塗装 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 FSストームカラーφ150 品番：S4106TB 煙突囲い(建築工事） 品番：FSKSP6W FS煙突囲い内サポートφ150 品番：SM106A 無塗装 NOVA SM直筒L=1000 φ150 【角トップ】 囲い内振れ止めφ150 品番：FSF6 化粧板2寸φ150 品番：TCB026 黒耐熱塗装 角トップφ150 品番：KTG806B 黒耐熱塗装 不燃材張り 煙突囲い内： 10 2 品番：SM106AB 黒耐熱塗装 NOVA SM直筒L=1000 φ150 煙突芯 （単位ｍｍ） Scale＝1/30 煙突施工参考図　【ステンレスフラッシング】 矩計図 矩計図 施工上の注意 煙突囲い仕上げ寸法780角。取り付 け架台を煙突囲い天端（不燃板貼） に８本のφ８㎜コーチスクリュー等 で堅固な下地材に固定。煙突囲いと 取付架台取り合部をシリコンコーキ ング材でシールする。角トップを付 属のボルトにて固定。 φ４㎜のスクリュービス８本にて下 地材に確実に固定。 ◆FS 角トップ ◆FS ルーフサポート ◆化粧板 φ８㎜コーチスクリュー等４本で堅 固な下地材に確実に固定。可燃壁と 二重煙突表面の離隔距離は125㎜以上。 ◆FS 囲い内振れ止め ◆FS 煙突囲い内 サポート 煙突囲い内壁（堅固な下地部分）に φ８㎜コーチスクリュー等で片側２ 本にて固定。可燃壁と二重煙突表面 の離隔距離は125 ㎜以上。 ※室内の一重煙突の長さはストーブ接続部より2.4m 以内。 ※ログハウスにストーブを設置する場合、室内自在直筒に 200㎜以上の自在範囲（セトリング対策）を設け、煙突掃 除や点検等に考慮すること。 屋根野地板とその下地に片側４本の φ６㎜のスクリュービスで固定。 雨じまい・防水等は建築専門業者へ 依頼することを推奨。 価格表煙突施工参考図オフセット寸法図◯◯◯◯
