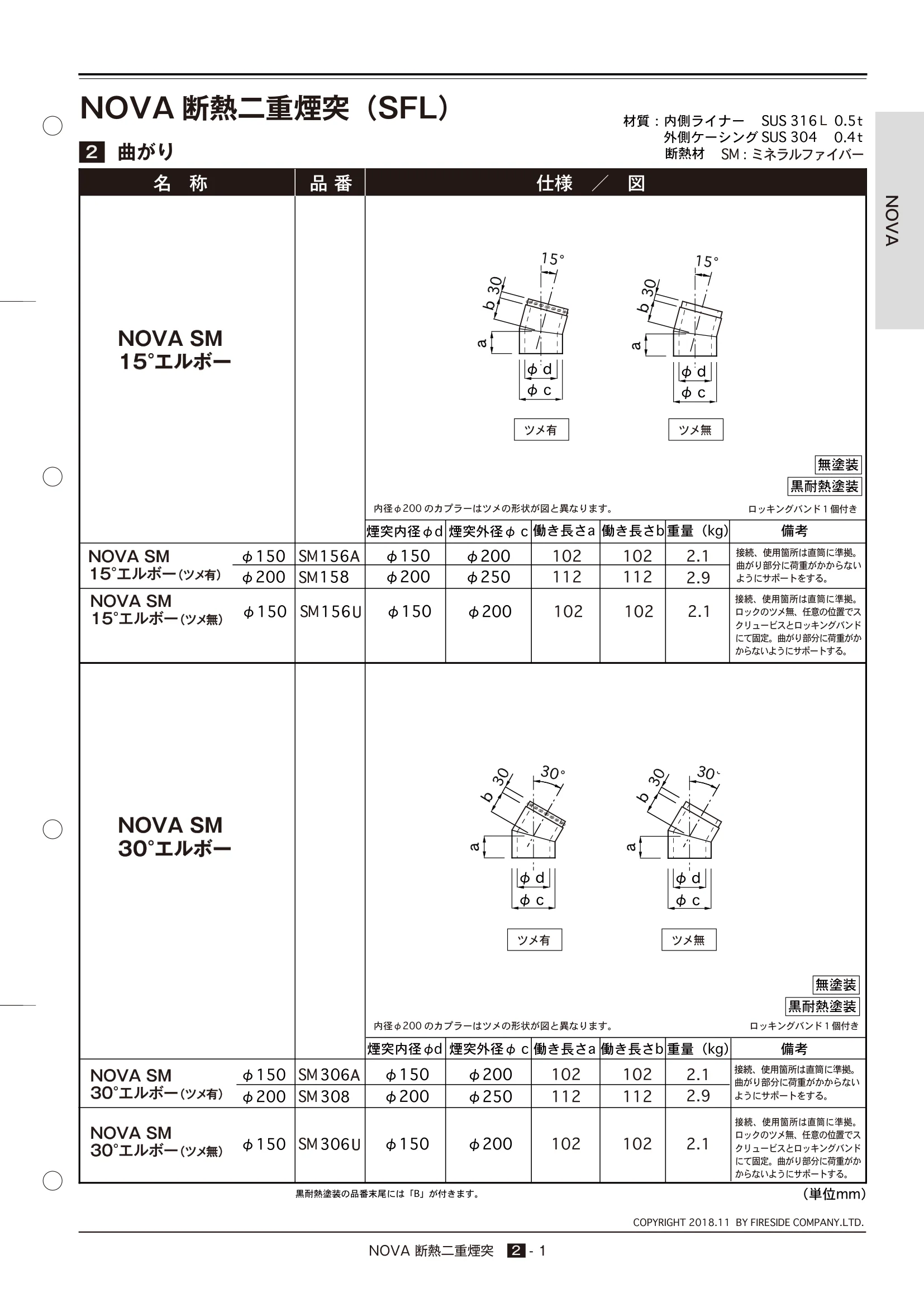

■ NOVA 断熱二重煙突　 2 - 1 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. SM SM SM SM 接続、使用箇所は直筒に準拠。 曲がり部分に荷重がかからない ようにサポートをする。 NOVA SM 15°エルボー NOVA SM 15°エルボー（ツメ有） NOVA SM 30°エルボー（ツメ有） NOVA SM 30°エルボー 2.1 2.9 SM 接続、使用箇所は直筒に準拠。 曲がり部分に荷重がかからない ようにサポートをする。 接続、使用箇所は直筒に準拠。 ロックのツメ無、任意の位置でス クリュービスとロッキングバンド にて固定。曲がり部分に荷重がか からないようにサポートする。 接続、使用箇所は直筒に準拠。 ロックのツメ無、任意の位置でス クリュービスとロッキングバンド にて固定。曲がり部分に荷重がか からないようにサポートする。 NOVA SM 15°エルボー（ツメ無） 2.1 2.1 2.9 SM NOVA SM 30°エルボー（ツメ無） 2.1 NOVA 断熱二重煙突（SFL） ロッキングバンド１個付き ロッキングバンド１個付き 名　称 仕様　／　図 品 番 ■ 2　曲がり UAU ツメ有 ツメ無 ツメ有 ツメ無 A SM：ミネラルファイバー L 内径φ200 のカプラーはツメの形状が図と異なります。 内径φ200 のカプラーはツメの形状が図と異なります。 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ ■ NOVA 断熱二重煙突　 2 - 2 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. NOVA 断熱二重煙突（SFL） NOVA SM 90°エルボー NOVA SM 90°エルボー φ150 φ200 NOVA SM 90°エルボー φ150 名　称 仕様　／　図 品 番 ■ 2　曲がり 材質：内側ライナー　 SUS 316L 0.5t 外側ケーシング SUS 304 0.5t 断熱材　　　　 ミネラルファイバー NOVA SM 45°エルボー（ツメ有） NOVA SM 45°エルボー 2.1 2.9 SM456A SM458 SM456U NOVA SM 45°エルボー（ツメ無） 2.1 ロッキングバンド １個付き ロッキングバンド １個付き 接続、使用箇所は直筒に準拠。曲 がり部分に荷重がかからないよう にサポートをする。 接続、使用箇所は直筒に準拠。ロック のツメ無、任意の位置でスクリュービ スとロッキングバンドにて固定。曲が り部分に荷重がかからないようにサ ポートする。 ツメ有 ツメ無 ツメ有 hh ツメ無 （ツメ無） （ツメ有） SM：ミネラルファイバー L 接続、使用箇所は直筒に準拠。曲 がり部分に荷重がかからないよう にサポートをする。 接続、使用箇所は直筒に準拠。 ロックのツメ無、任意の位置でス クリュービスとロッキングバンド にて固定。曲がり部分に荷重がか からないようにサポートする。 SM906NA SM908N SM906NU 内径φ200 のカプラーはツメの形状が図と異なります。 内径φ200 のカプラーはツメの形状が図と異なります。 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ ■ NOVA 断熱二重煙突　 2 - 3 COPYRIGHT 2018.11 BY FIRESIDE COMPANY.LTD. 接続は煙突を回転させることによりロックする。上下共接続部３箇所スクリュービス止め。さらにロッキ ングバンドを使用して固定。分岐部に荷重がかからないようにサポートする。屋外露出のスクリュービス 部と接続部分はシールをする。 備考 接続は煙突を回転させることによりロックする。上下共接続部３箇所スクリュービス止め。さらにロッキ ングバンドを使用して固定。分岐部に荷重がかからないようにサポートする。 屋外露出のスクリュービス部と接続部分はシールをする。 備考 NOVA SM90°T NOVA SM135°T NOVA SM135°T NOVA SM90°T 3.8 5.3 SM906A SM908 SM136A NOVA 断熱二重煙突（SFL） ロッキングバンド2個付き ロッキングバンド2個付き ここのみツメ無 名　称 仕様　／　図 品 番 ■ 2　曲がり SM：ミネラルファイバー L 内径φ200 のカプラーはツメの形状が図と異なります。 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯ ■ NOVA 断熱二重煙突　 2 - 4 COPYRIGHT 2022.02 BY FIRESIDE COMPANY.LTD. φ200 φ150 NOVA ロッキングバンド φ200 φ150 S9106A S9108 S6906A S6908 NOVA SM ロッキングプラグ ドレーンキャップ（フタ） NOVA SM ロッキングプラグ ドレーン付 φ200 φ150 １インチBSP（G1） ロッキングプラグに準拠。 ドレーンキャップ（フタ） NOVA ロッキングバンド NOVA SM ロッキングプラグ NOVA SM ロッキングプラグ ドレーン付 NOVA 断熱二重煙突（SFL） 名　称 仕様　／　図 品 番 0.6 ミネラルファイバー 0.5 L ミネラルファイバー 0.5 L 煙突の各接続部に使用。 煙突システムの90°T、135°T、90°クロ スの下部、または水平方向に取り付ける。 接続は直筒に準拠。 バンド ■ 2　曲がり 内径φ200 のカプラーはツメの形状が図と異なります。 内径φ200 のカプラーはツメの形状が図と異なります。 NOVA FS 室内煙突 VC ホウロウ室内煙突煙突システム本体オプション◯◯◯◯
