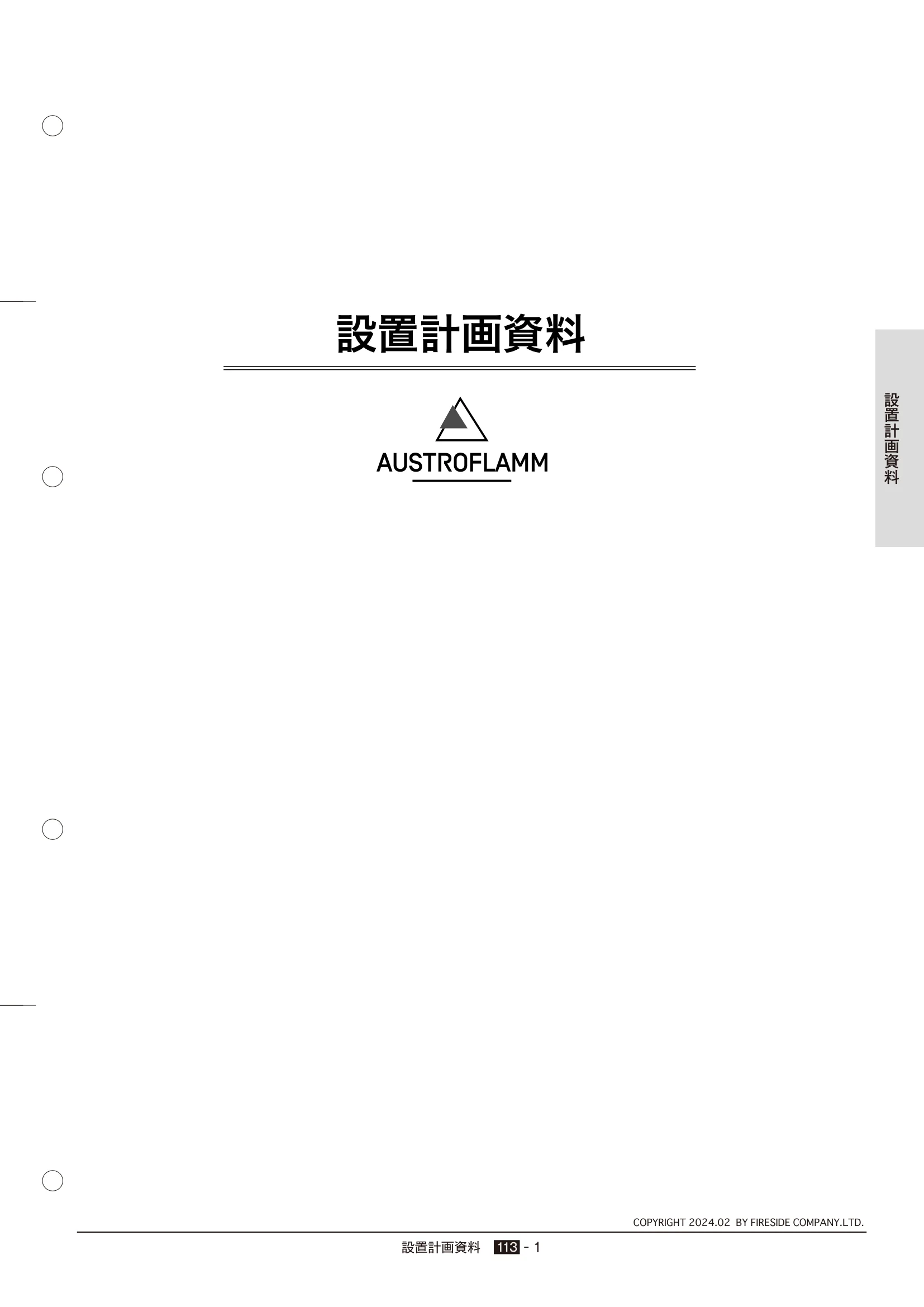

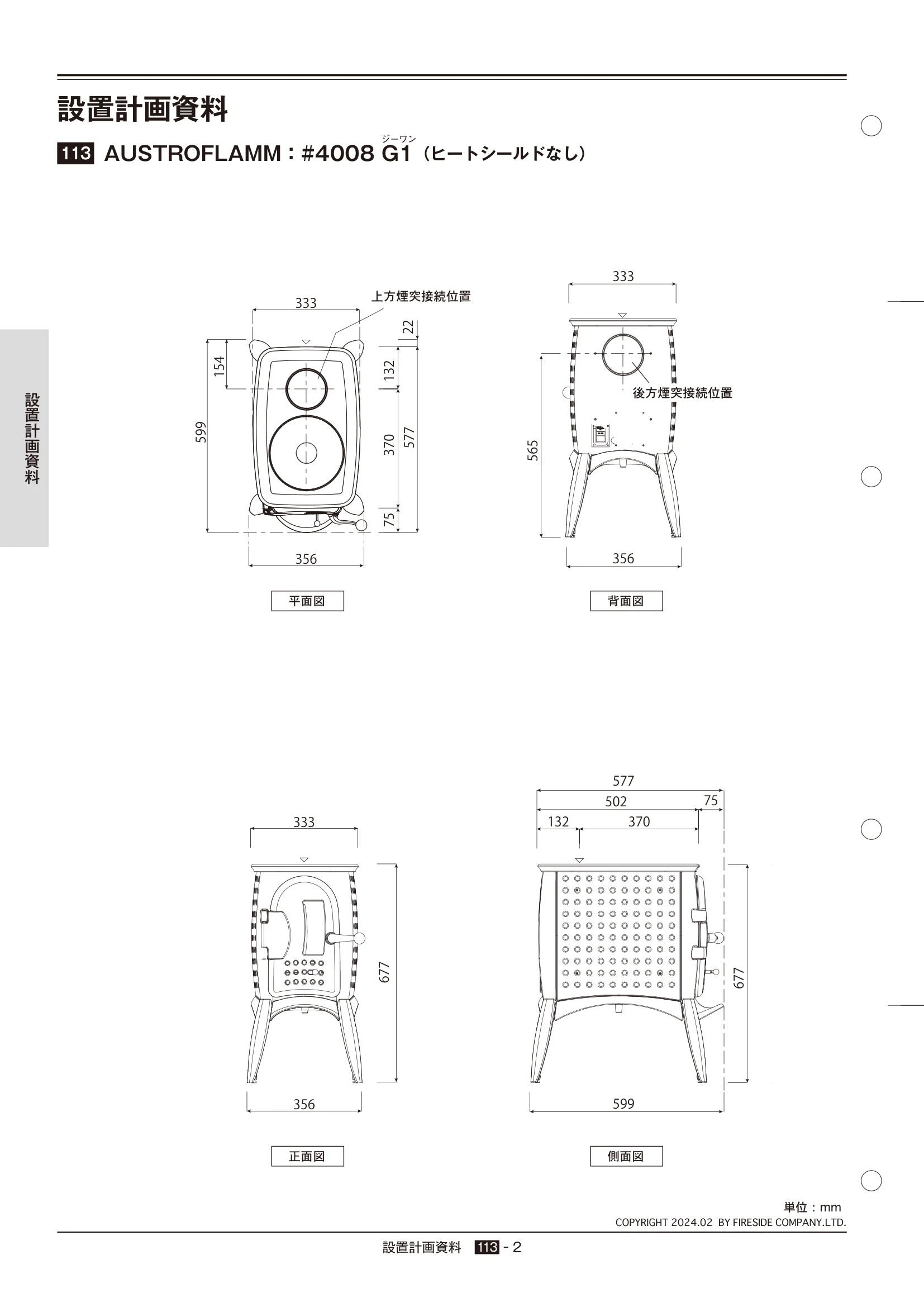

COPYRIGHT 2024.02 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　113 ━ 1 設置計画資料 設置計画資料薪ストーブ関連の法規告示 号離隔距離 COPYRIGHT 2024.02 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　113 ━ 2 単位：mm 設置計画資料 113 AUSTROFLAMM：#4008 G ジーワン 1（ヒートシールドなし） 設置計画資料薪ストーブ関連の法規告示 号離隔距離 平面図 正面図 側面図 背面図 132 577 599 154 22 333 370 75 356 上方煙突接続位置 677 132 502 370 577 599 75 677 356 333 565 356 333 後方煙突接続位置 COPYRIGHT 2024.02 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　113 ━ 3 単位：mm 設置計画資料 本体離隔距離 113 AUSTROFLAMM：#4008 G ジーワン 1（ヒートシールドなし） 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階 など内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上 げと下地が不燃材料の場合は除外される。 設置計画資料薪ストーブ関連の法規告示 号離隔距離 N= 床保護後端から煙突芯まで。 前方M 後方N 側方O 幅P 奥行きQ 645 以上 205 以上 465 以上 930 以上 850 以上 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 400 700 554 878 495 730 遮熱板あり 200 350 354 528 200 435 ◯コーナー設置時は 煙突を垂直のみ の接続とする。 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 2. 床の保護範囲 3. 本体離隔距離 4. 煙突離隔距離 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離 隔距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 3-2　告示225 号離隔距離（可燃物燃焼部分） 前方：ストーブ前面より944、遮熱板設置時315。 上方：ストーブトップより997、遮熱板設置時498。 壁仕上 ABCDEF 遮熱板なし 625 818 779 996 818 1053 遮熱板あり 300 300 454 478 300 535 3-2-1　遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 1750 1285 1312 1285 ◯煙突水平接続時は煙突水平距離500 ㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 487 700 遮熱板あり 487 460 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 606 777 1544 777 3-1-1　遮熱板寸法（最小離隔距離） 3-1　メーカー離隔距離 ◯ 遮熱板とは25 ㎜以上の空気層のある不燃材壁。 前方：ストーブ前面より800 上方：ストーブトップより750 煙突芯 NMQOP COPYRIGHT 2024.02 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　113 ━ 4 単位：mm 設置計画資料 113 AUSTROFLAMM：#4008 G ジーワン 1（ヒートシールドあり） 設置計画資料薪ストーブ関連の法規告示 号離隔距離 平面図 正面図 側面図 背面図 132 577 599 154 22 400 370 75 356 上方煙突接続位置 背面ヒートシールド 22 677 132 502 370 577 599 75 底面 ヒートシールド 677 356 333 33.5 33.5 側面 ヒートシールド 33.5 33.5 565 356 333 400 後方煙突接続位置 側面 ヒートシールド 背面 ヒートシールド 底面 ヒートシールド 背面 ヒートシールド COPYRIGHT 2024.02 BY FIRESIDE COMPANY.LTD. ◯◯◯◯ 設置計画資料　113 ━ 5 単位：mm 設置計画資料 本体離隔距離 113 AUSTROFLAMM：#4008 G ジーワン 1（ヒートシールドあり） 設置計画資料薪ストーブ関連の法規告示 号離隔距離 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、および平屋、最上階 など内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に示された数値以上の離隔距離を設ける。仕上 げと下地が不燃材料の場合は除外される。 N= 床保護後端から煙突芯まで。 前方M 後方N 側方O 幅P 奥行きQ 645 以上 205 以上 465 以上 930 以上 850 以上 煙突垂直接続 壁仕上 ABCDEF 遮熱板なし 300 300 454 500 300 550 遮熱板あり 150 150 304 350 150 400 ◯コーナー設置時は 煙突を垂直のみ の接続とする。 壁仕上 室内煙突 煙突ヒートシールド付 断熱二重煙突 遮熱板なし 460 230 150 遮熱板あり ーー 150 天井 460 ー 150 ◯ 断熱二重煙突の離隔距離は、内側煙突からの寸法。 ◯ 最低煙突高さは、ストーブトップより４m。 2. 床の保護範囲 3. 本体離隔距離 4. 煙突離隔距離 内装制限緩和の告示225 号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、下表に示された数値以上の離 隔距離を設ける。仕上げと下地が特定不燃材料の場合は除外される。 3-2　告示225 号離隔距離（可燃物燃焼部分） 前方：ストーブ前面より1032、遮熱板設置時344。 上方：ストーブトップより1049、遮熱板設置時524。 壁仕上 ABCDEF 遮熱板なし 684 833 838 1033 833 1083 遮熱板あり 300 300 454 500 300 325 3-2-1　遮熱板寸法（最小離隔距離） 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 1824 1324 1388 1324 ◯煙突水平接続時は煙突水平距離500 ㎜以内とし、 断熱二重煙突を使用する。 煙突水平接続 壁仕上 AB 遮熱板なし 487 700 遮熱板あり 487 460 壁に平行設置 コーナー45°設置 幅（中心） 高さ （設置面より） 幅 高さ （設置面より） 650 777 1380 777 3-1-1　遮熱板寸法（最小離隔距離） 3-1　メーカー離隔距離 ◯ 遮熱板とは25 ㎜以上の空気層のある不燃材壁。 前方：ストーブ前面より800 上方：ストーブトップより750 煙突芯 NMQOP COPYRIGHT 2024.02 BY FIRESIDE COMPANY.LTD. COPYRIGHT 2022.02 BY FIRESIDE COMPANY.LTD.
