Vermont Castings Aspen C3
Model 2505
バーモントキャスティングス アスペン C3
パーツリスト

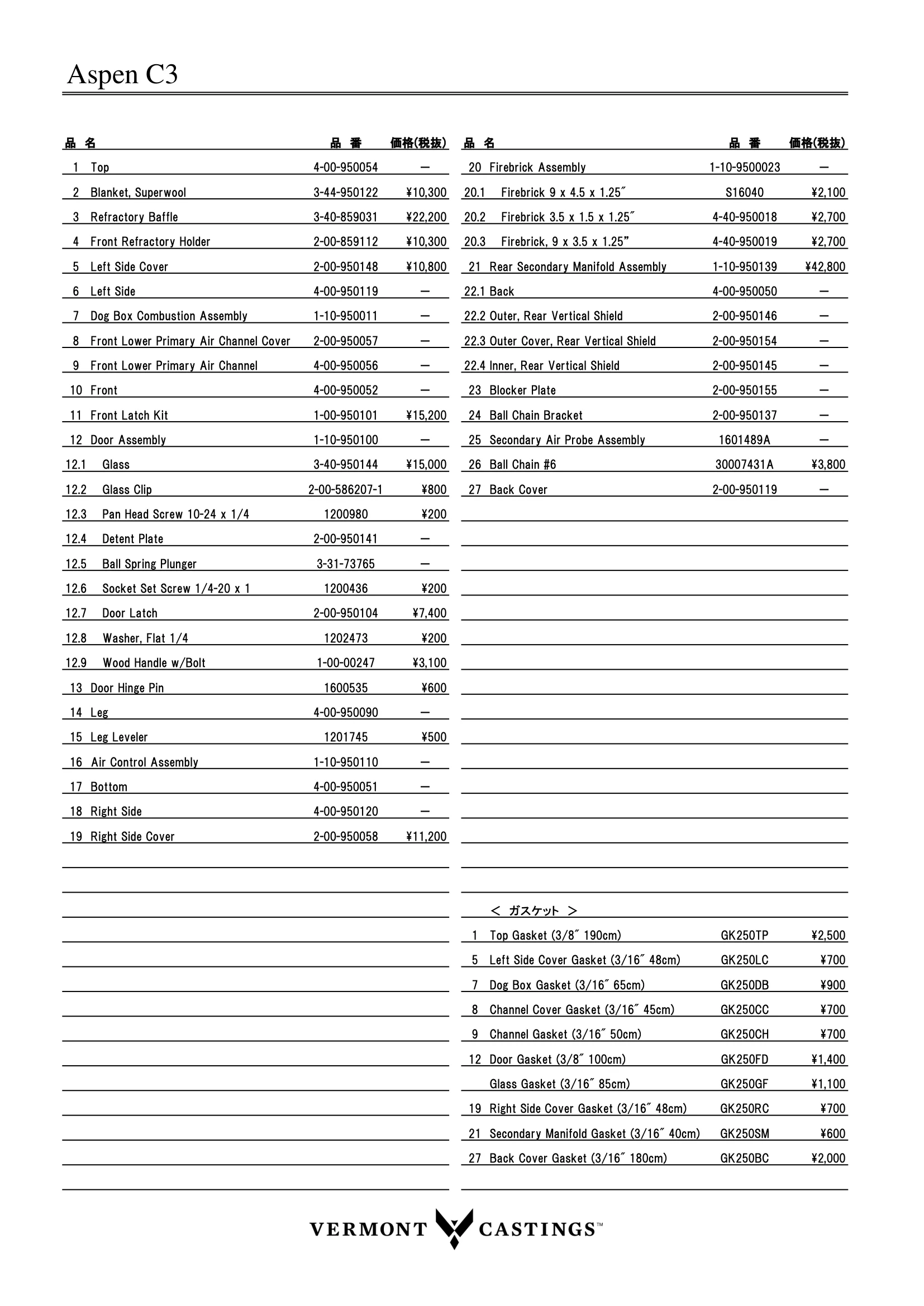

Aspen C3
Aspen C3
品 名
品 番
価格(税抜)
品 名
品 番
価格(税抜)
1
Top
4-00-950054
－
20 Firebrick Assembly
1-10-9500023
－
2
Blanket, Superwool
3-44-950122
\10,300
20.1 Firebrick 9 x 4.5 x 1.25"
S16040
\2,100
3
Refractory Baffle
3-40-859031
\22,200
20.2 Firebrick 3.5 x 1.5 x 1.25"
4-40-950018
\2,700
4
Front Refractory Holder
2-00-859112
\10,300
20.3 Firebrick, 9 x 3.5 x 1.25”
4-40-950019
\2,700
5
Left Side Cover
2-00-950148
\10,800
21 Rear Secondary Manifold Assembly
1-10-950139
\42,800
6
Left Side
4-00-950119
－
22.1 Back
4-00-950050
－
7
Dog Box Combustion Assembly
1-10-950011
－
22.2 Outer, Rear Vertical Shield
2-00-950146
－
8
Front Lower Primary Air Channel Cover
2-00-950057
－
22.3 Outer Cover, Rear Vertical Shield
2-00-950154
－
9
Front Lower Primary Air Channel
4-00-950056
－
22.4 Inner, Rear Vertical Shield
2-00-950145
－
10 Front
4-00-950052
－
23 Blocker Plate
2-00-950155
－
11 Front Latch Kit
1-00-950101
\15,200
24 Ball Chain Bracket
2-00-950137
－
12 Door Assembly
1-10-950100
－
25 Secondary Air Probe Assembly
1601489A
－
12.1 Glass
3-40-950144
\15,000
26 Ball Chain #6
30007431A
\3,800
12.2 Glass Clip
2-00-586207-1
\800
27 Back Cover
2-00-950119
－
12.3 Pan Head Screw 10-24 x 1/4
1200980
\200
12.4 Detent Plate
2-00-950141
－
12.5 Ball Spring Plunger
3-31-73765
－
12.6 Socket Set Screw 1/4-20 x 1
1200436
\200
12.7 Door Latch
2-00-950104
\7,400
12.8 Washer, Flat 1/4
1202473
\200
12.9 Wood Handle w/Bolt
1-00-00247
\3,100
13 Door Hinge Pin
1600535
\600
14 Leg
4-00-950090
－
15 Leg Leveler
1201745
\500
16 Air Control Assembly
1-10-950110
－
17 Bottom
4-00-950051
－
18 Right Side
4-00-950120
－
19 Right Side Cover
2-00-950058
\11,200
＜ ガスケット ＞
1
Top Gasket (3/8" 190cm)
GK250TP
\2,500
5
Left Side Cover Gasket (3/16" 48cm)
GK250LC
\700
7
Dog Box Gasket (3/16" 65cm)
GK250DB
\900
8
Channel Cover Gasket (3/16" 45cm)
GK250CC
\700
9
Channel Gasket (3/16" 50cm)
GK250CH
\700
12 Door Gasket (3/8" 100cm)
GK250FD
\1,400
Glass Gasket (3/16" 85cm)
GK250GF
\1,100
19 Right Side Cover Gasket (3/16" 48cm)
GK250RC
\700
21 Secondary Manifold Gasket (3/16" 40cm)
GK250SM
\600
27 Back Cover Gasket (3/16" 180cm)
GK250BC
\2,000

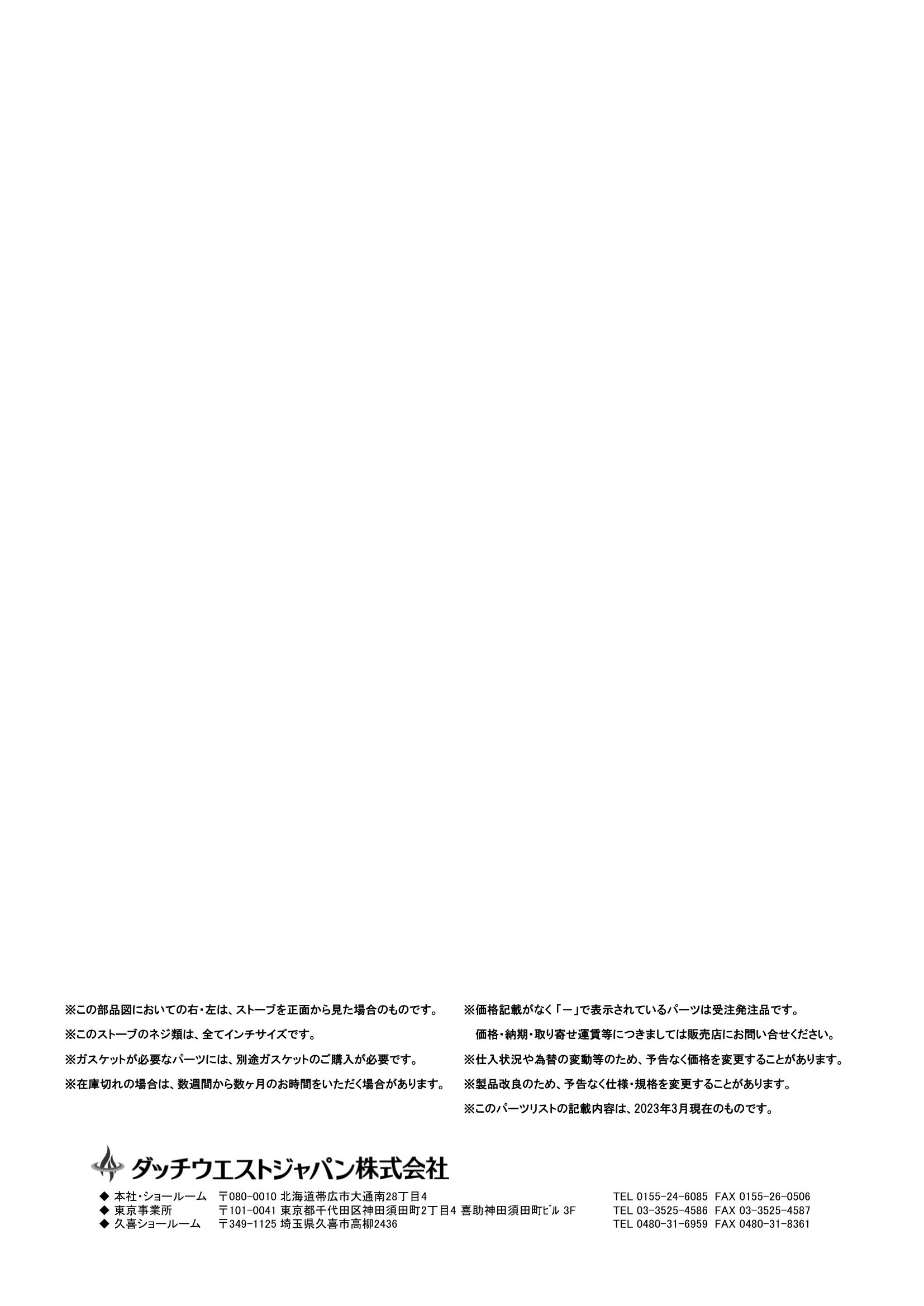

※このストーブのネジ類は、全てインチサイズです。

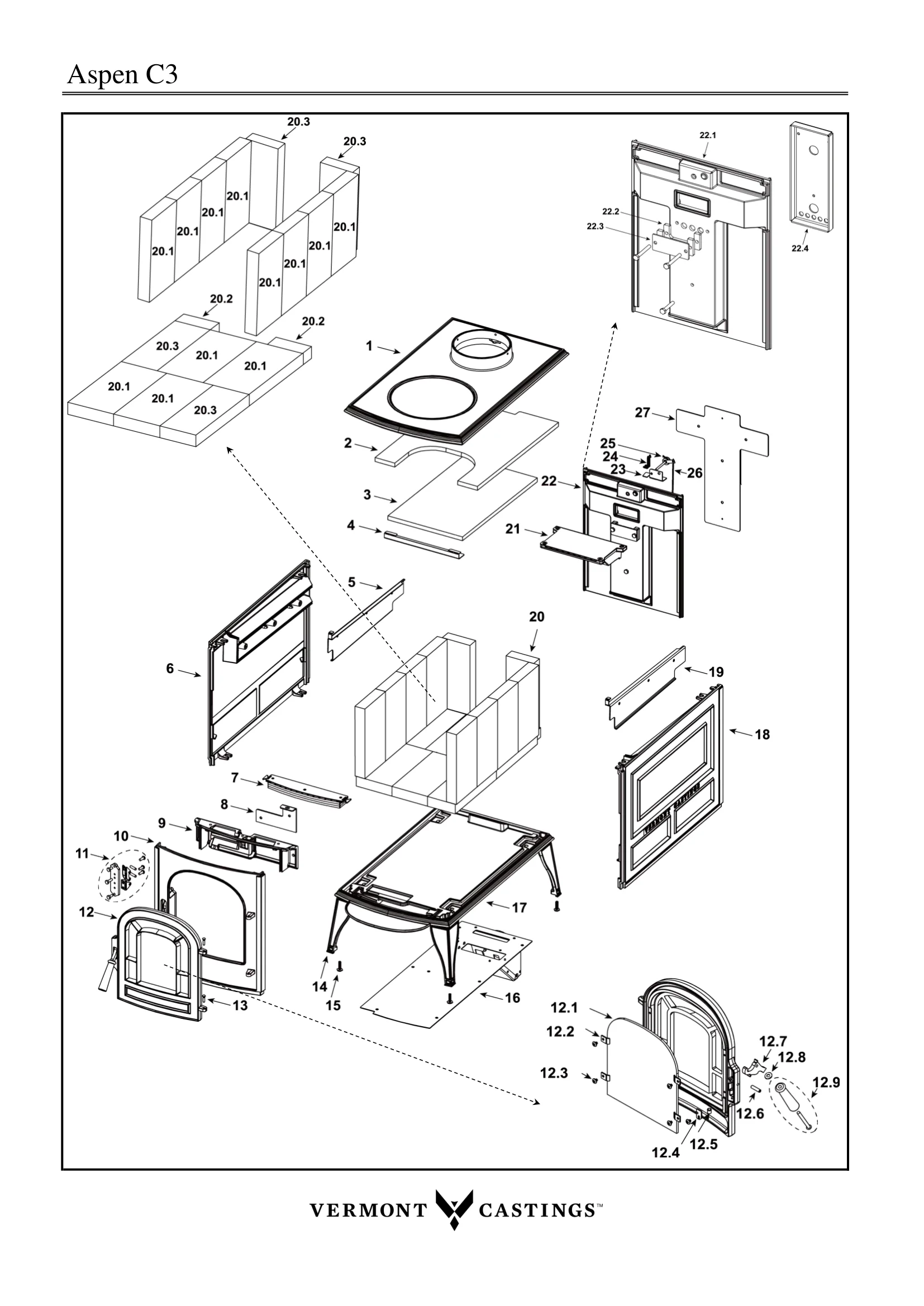

※この部品図においての右・左は、ストーブを正面から見た場合のものです。
※このパーツリストの記載内容は、2023年3月現在のものです。
価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。
※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。
※製品改良のため、予告なく仕様・規格を変更することがあります。
※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。
※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。
※価格記載がなく 「－」で表示されているパーツは受注発注品です。
